Escuadras reforzadas - ZPRO
Las escuadras reforzadas ABR-Z se utilizan en múltiples aplicaciones estructurales en exteriores.





Detalles de producto
Características
Materia
- Acero galvanizado S250GD + ZPro,
- El acabado ZPro corresponde con un espesor de zinc alrededor de 55 µm.
Ventajas
- Gran resistencia a los esfuerzos de tracción y cizalladura,
- Gran polivalencia de uso...
Aplicaciones
Soporte
- Elemento principal : hormigón
- Elemento secundario : madera maciza, madera compuesta, madera laminada...
Campos de aplicación
Las escuardas ABR-Z son adecuadaa para uso en exteriores.
- Fijación de montantes,
- Pilares de madera,
- Paredes macizos de madera,
- Aplicación viga sobre viga...
Datos técnicos
Dimensiones
| Referencia | Dimensiones del crampón | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Otro | Dimensiones y Valores Característicos[mm] | Agujeros Ala A[mm] | Agujeros Ala B[mm] | |||||||||||
| Cantidad por caja | Peso[kg] | A[mm] | B[mm] | C[mm] | Espesor[mm] | Redondo | Redondo | |||||||
| Ø5[mm] | Ø7 | Pernos[mm] | Ø14[mm] | Ø5[mm] | Número | Ø13[mm] | Ø14[mm] | |||||||

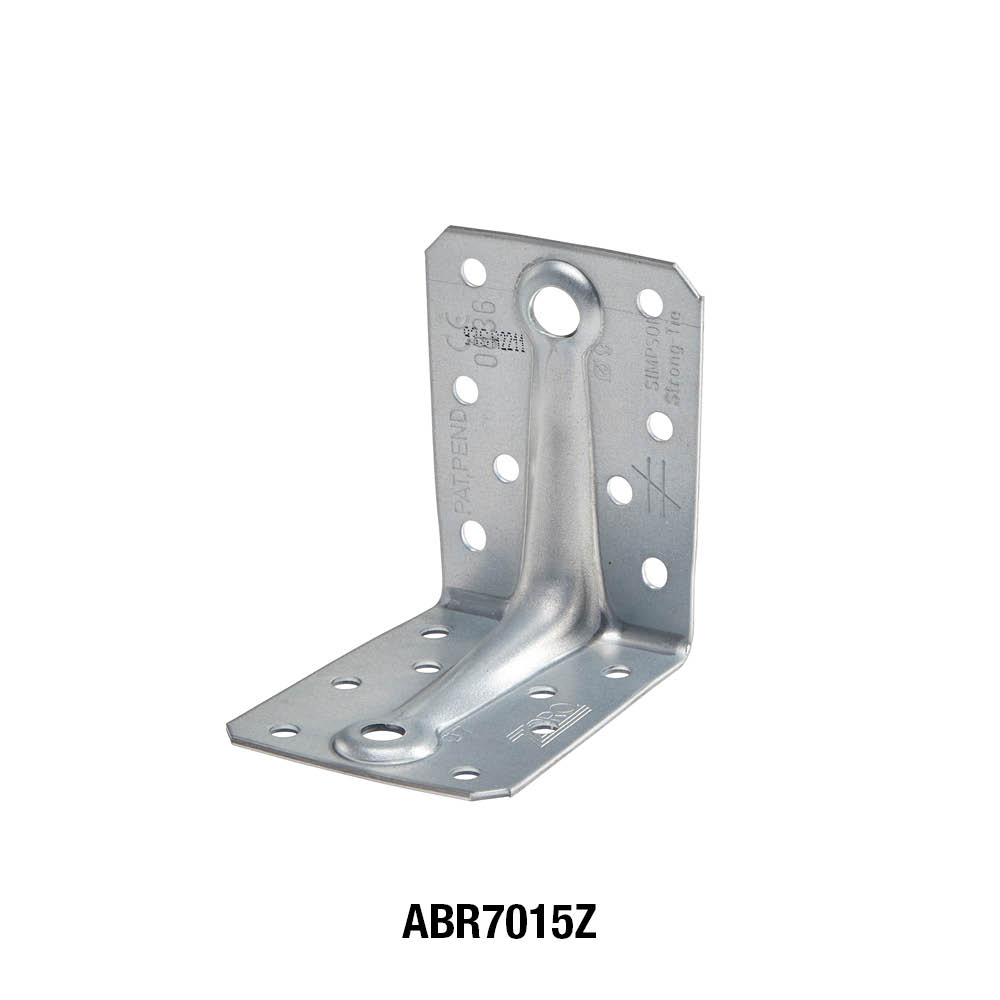

| ABR7015Z | 50.0 | 0.081 | 70 | 70 | 55 | 1.5 | 8 | 1 | - | - | 8 | 1 | - | - |

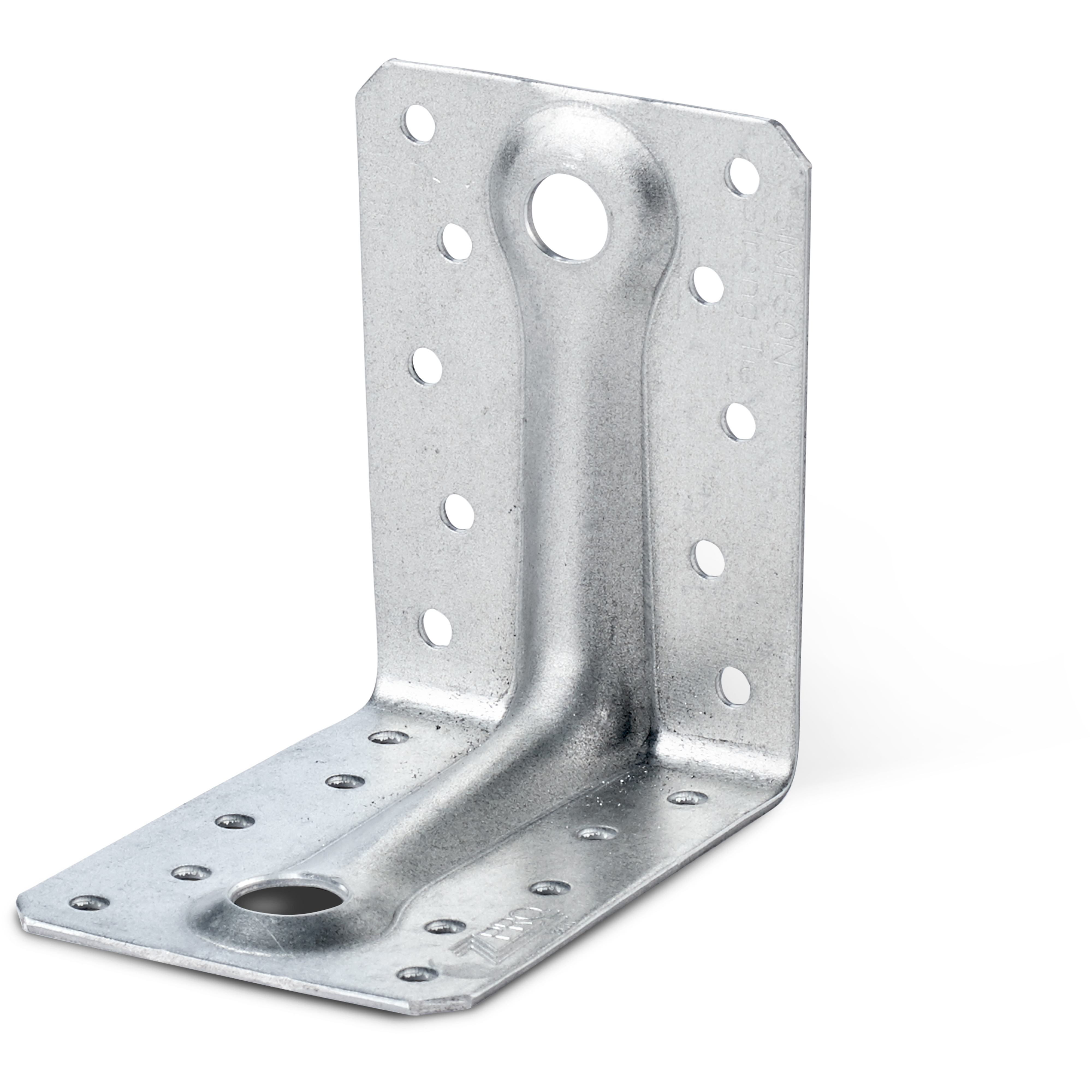

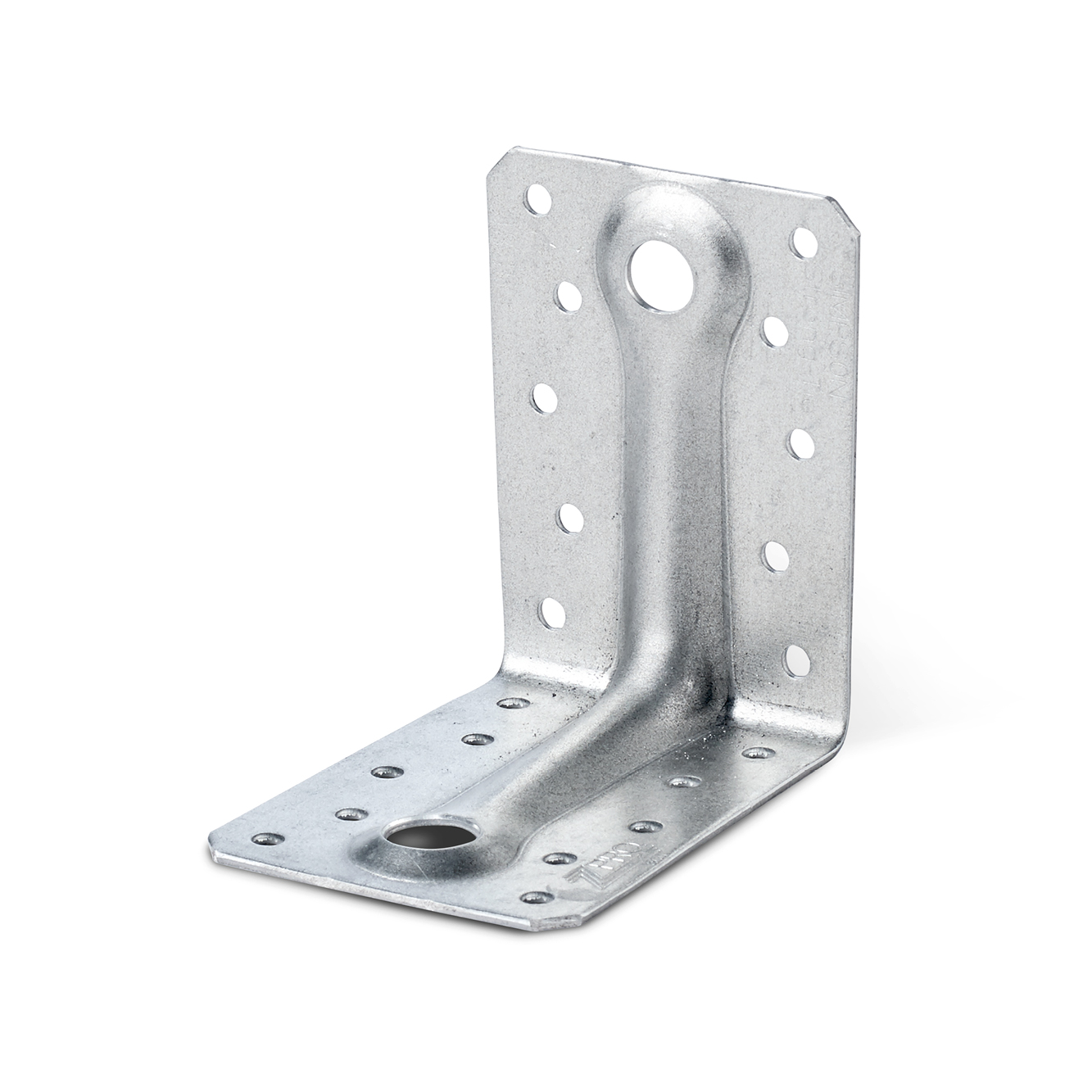

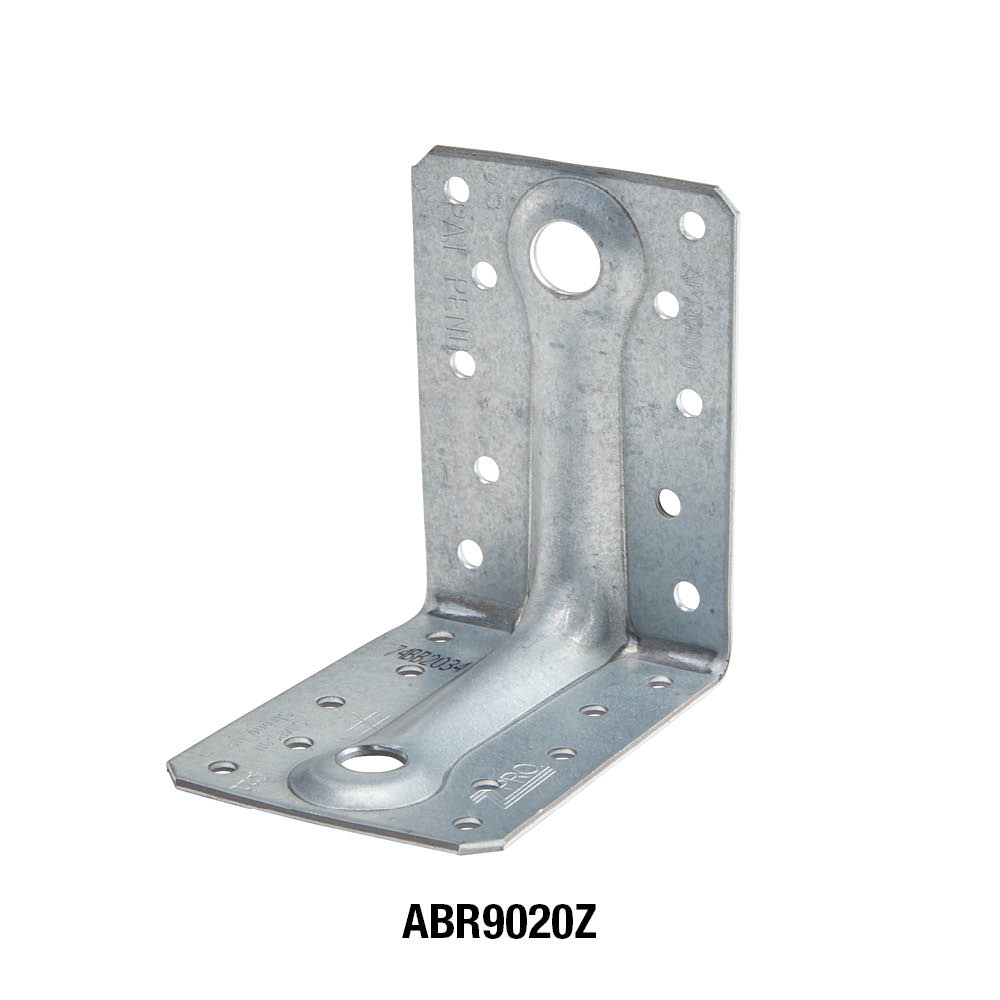

| ABR9020Z | 50.0 | 0.17 | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |

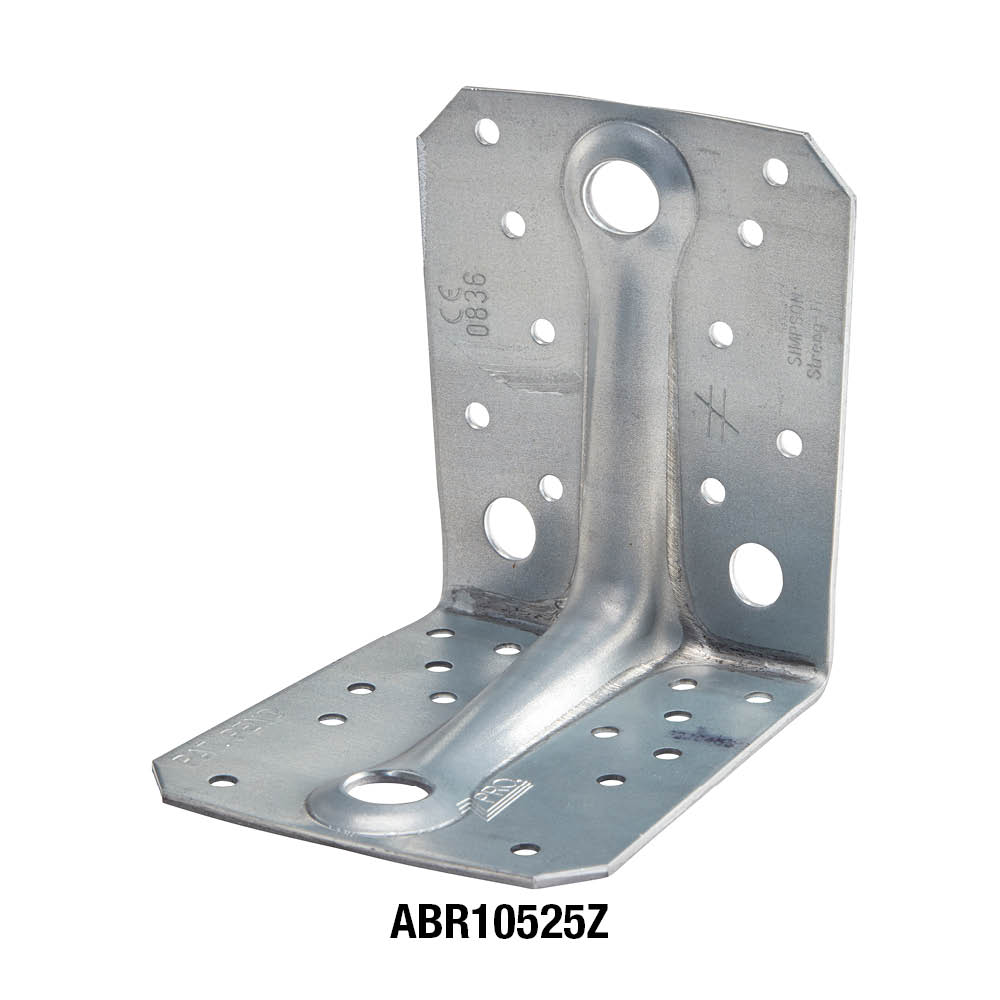

| ABR10525Z | 50.0 | 0.34 | 105 | 105 | 90 | 2.5 | 10 | - | 2 | 1 | 14 | - | - | 1 |
-
Valores Característicos - Madera sobre madera - Clavado total
| Referencia | Capacidad de la escuadra | ||||
|---|---|---|---|---|---|
| Valores Característicos - Madera sobre madera - Clavado total | |||||
| Fijaciones | Valores Característicos - Madera C24 - Conexión con 2 escuadras[kN] | ||||
| Ala A | Ala B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | R4/5,k | |
| Cdad | Cdad | CSA5.0x40Z | CSA5.0x40Z | CSA5.0x40Z | |
| ABR7015Z | 6 | 8 | 5.2 | 6.7 | 4.2 /kmod^0,3 |
| ABR9020Z | 8 | 10 | 9.7 | 9.4 | 4.6 /kmod^0,7 |
| ABR10525Z | 10 | 14 | 12.7 | 10.7 | 10.6/kmod^0,2 |
R4/5 con b = 75 mm y e = 130 mm
Valores Característicos - Madera sobre madera - Clavado parcial
| Referencia | Capacidad de la escuadra | ||||
|---|---|---|---|---|---|
| Valores Característicos - Madera sobre madera - Clavado parcial | |||||
| Fijaciones | Valores Característicos - Madera C24 - Conexión con 2 escuadras[kN] | ||||
| Ala A | Ala B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k = R5,k(1) | |
| Cdad | Cdad | CSA5.0x40Z | CSA5.0x40Z | CSA5.0x40Z | |
| ABR9020Z | 4.0 | 6.0 | 4.9 | 5.9 | 4.6 /kmod^0,6 |
| ABR10525Z | 6.0 | 6.0 | 4.8 | 9.7 | Refer to ETA-06/0106 |
R4/5 con b = 75 mm y e = 130 mm
Valores Característicos - Pilar sobre viga - 2 escuadras
| Referencia | Capacidad de la escuadra | |||
|---|---|---|---|---|
| Valores Característicos - Pilar sobre viga | ||||
| Fijaciones | Valores Característicos - Madera C24 - Conexión con 2 escuadras[kN] | |||
| Ala A | Ala B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |
| Cdad | Cdad | CSA5.0x40Z | CSA5.0x40Z | |
| ABR9020Z | 4.0 | 6.0 | 11.8 | 7.1 |
| ABR10525Z | 6.0 | 8.0 | 25.5 | 14.2 |
Instalación
Montaje
Fijaciones
Sobre madera :
- Punta anilladas CNA Ø4.0x40G,
- Tornillos CSA5.0x35Z o CSA5.0x40Z,
- Tornillos para conectores SSH,
- Bulones,
- Tirafondos.
Soporte de hormigón :
- Anclaje mecánico : anclaje Ø8, Ø10 o Ø12 mm
- Anclaje químico : resina AT-HP + varilla roscada Ø8, Ø10 o Ø12 mm
Soporte de mampostería hueca :
- Anclaje químico : resina POLY-GP o AT-HP + varilla roscada Ø8 + tamiz SH12050 o Ø10 + SH16130 o Ø12 + SH20085
Instalación
- Aproxime el elemento para fijar al soporte,
- Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados,
- Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste,
- Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.
Notas técnicas
Información técnica

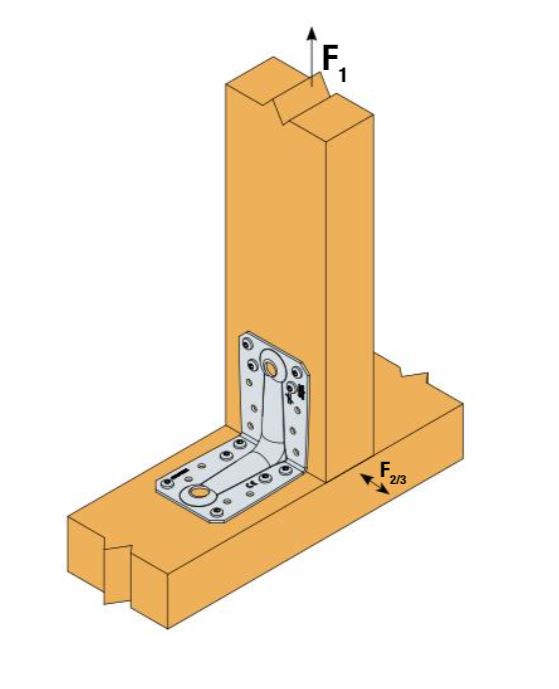

F1 : Esfuerzo de tracción en el eje central de la escuadra
Caso particular de fijaciones con una sola escuadra :
- Si el conjunto de la estructura impide el giro de la correa o el pilar, la resistencia a tracción será igual a la mitad del valor indicado para dos escuadras.
- En caso contrario, la resistencia de la unión dependerá de la distancia entre la superficie de contacto vertical y el punto de aplicación de la carga.
F2 y F3 : Esfuerzos laterales de cizalladura
Caso particular de fijaciones con una sola escuadra :
- El valor de resistencia que debe considerarse es igual a la mitad del valor indicado para dos escuadras.
F4 y F5 : Esfuerzos transversales dirigidos hacia la escuadra o en sentido opuesto a esta
- La resistencia de la unión dependerá de la distancia entre«e» la base de la escuadra y el punto de aplicación de la carga.
- Para conocer las cargas correspondientes, contacte con nosotros.
En este ficha técnica únicamente se indican los valores de los esfuerzos F1, F2 y F3 para uniones con dos escuadras.
Si desea obtener más información, contacte con nosotros.
