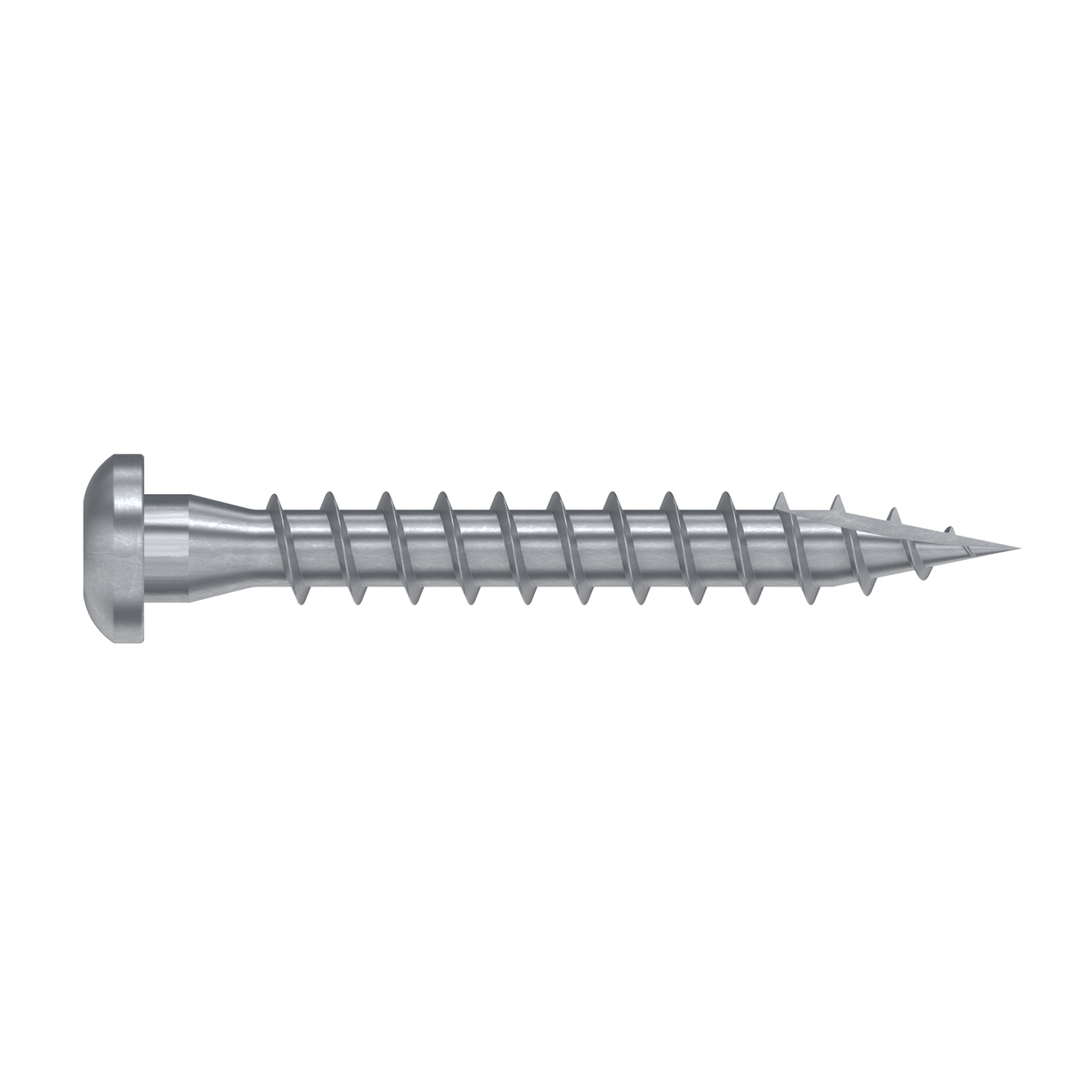

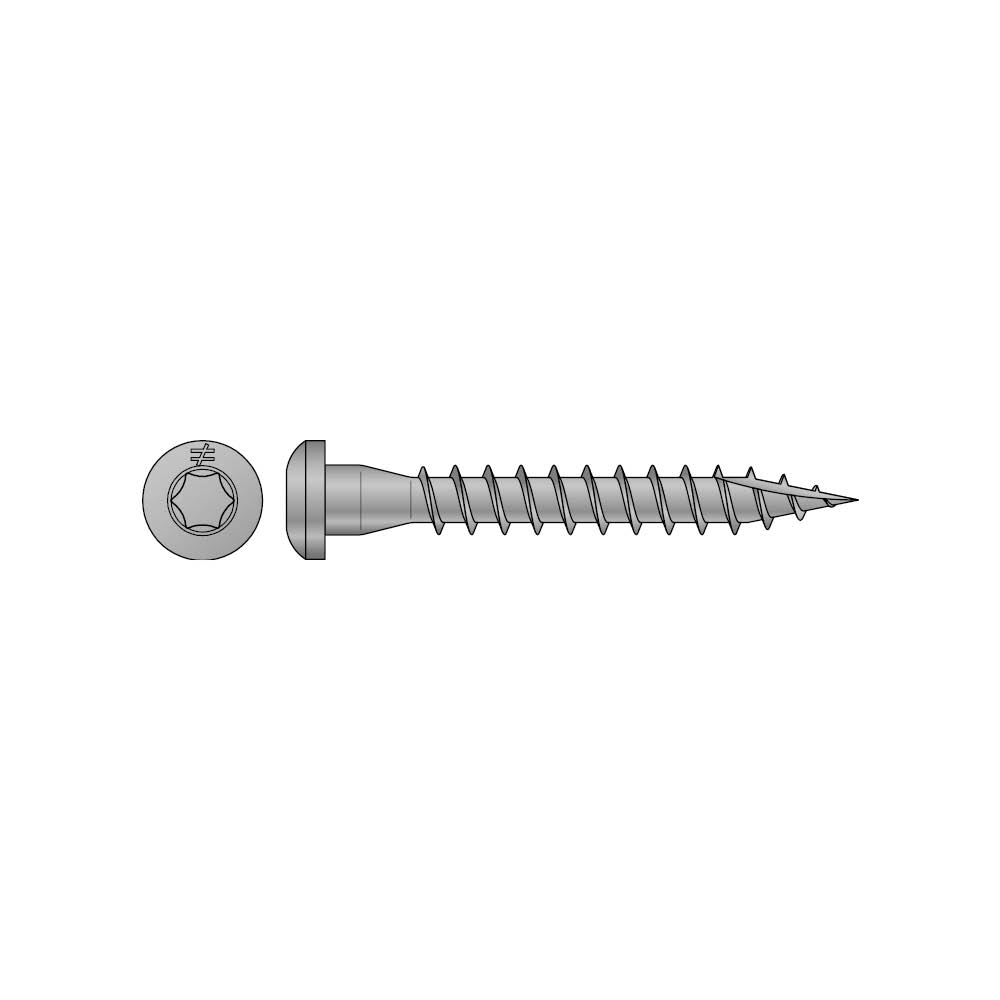

CSA-Z
Tornillo para conector - Impreg® +

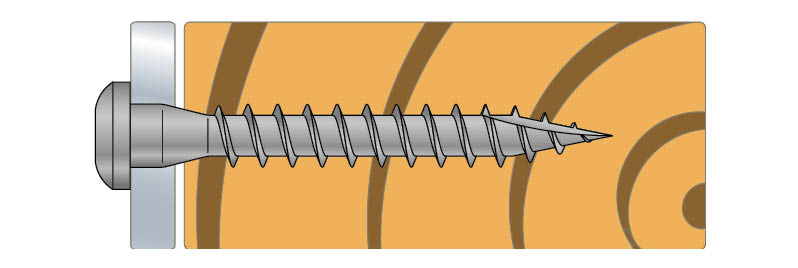

El diseño de los tornillos está pensado para facilitar la instalación de las escuadras y los conectores. Su cabeza cónica garantiza un contacto óptimo con el conector, lo que favorece la trasmisión de esfuerzos. La cabeza T permite sujetar adecuadamente el tornillo durante el montaje.
Marcado CE
DITE
Clase de servicio 3
Impreg® +
Exterior
EPD
Fastener Designer
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones et Valores Característicos
Dimensiones
| Referencia | Dimensiones de las fijaciones | Cargas de los tornillos | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Otro | Dimensiones y Valores Característicos[mm] | Valores Característicos - Madera C24[kN] | |||||||
| cantidad de caja | d[mm] | Longitud[mm] | dₕ[mm] | D[mm] | lg[mm] | Boquilla[mm] | Rₗₐₜ.ₖ | Rₐₓ.ₖ[kN] | |
| CSA5.0X35Z | 250.0 | 5 | 35 | 8.3 | 3.15 | 29 | T-20 | 2 | 2.1 |
| CSA5.0X40Z | 250.0 | 5 | 40 | 8.3 | 3.15 | 34 | T-20 | 2.3 | 2.5 |
