Conexiones para ensambladuras de madera
Escuadras
TAZ

Esquineros para peldaños

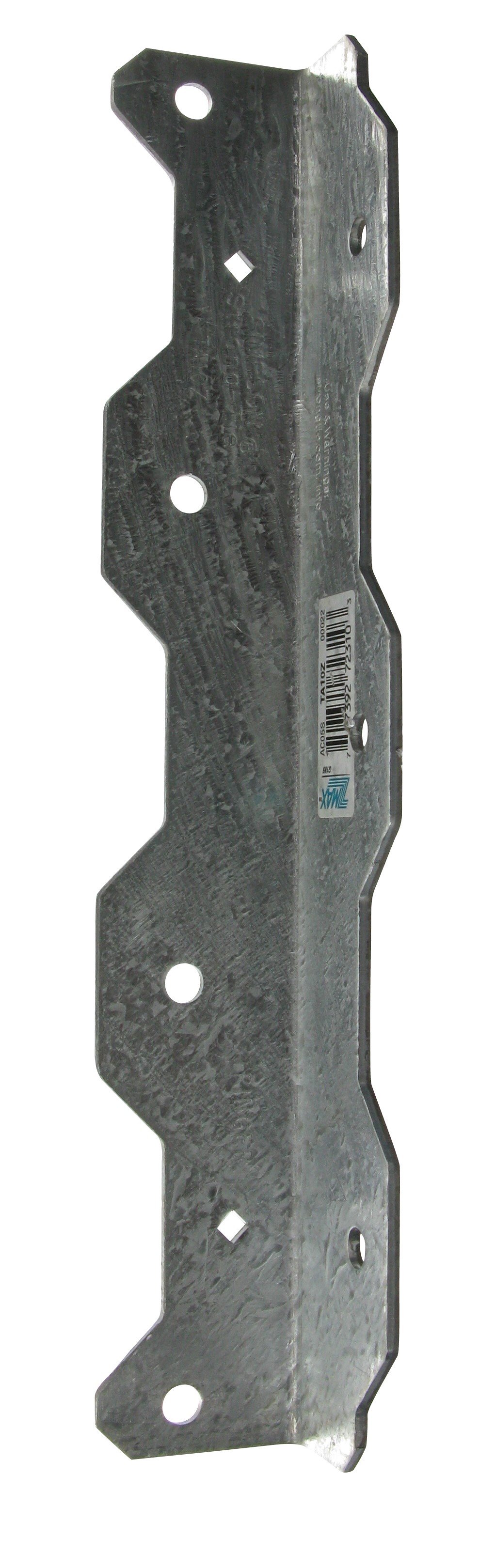

Los esquineros para peldaños TAZ permiten la puesta en obra sencilla y rápida de peldaños de escalera.



Ficha técnica
Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z350

Detalles de producto

Imagenes


Características

Materia

  • Acero galvanizado G185 (Grado33),
  • Espesor : 2.5 mm.

Ventajas

  • El esquinero TA10Z permite fijar dos peldaños,
  • Puesta en obra rápida.


Aplicaciones

Soporte

  • Elemento principal : madera,
  • Elemento secundario : madera maciza, madera compuesta o tablones.

Campos de aplicación

  • Soporte de paldaños,
  • Soporte de estantes y esquinero,
  • Ménsulas,
  • Estructuras de carpintería pequeñas.

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
phased out (has Variants which were phased out)

Datos técnicos

Dimensiones


Dimensiones y Valores Característicos

Modelo Dimensiones Fijaciones Valores Característicos [kN]
A B C Esp. Número Tipo
Peldaño Larguero
TA9Z-R38.138.12102.532SDS25200MB6.3
TA10Z-R38.138.12602.543SDS25200MB8.5

Instalación

Montaje

Fijaciones

  • Tornillos para madera SSH6.0X40

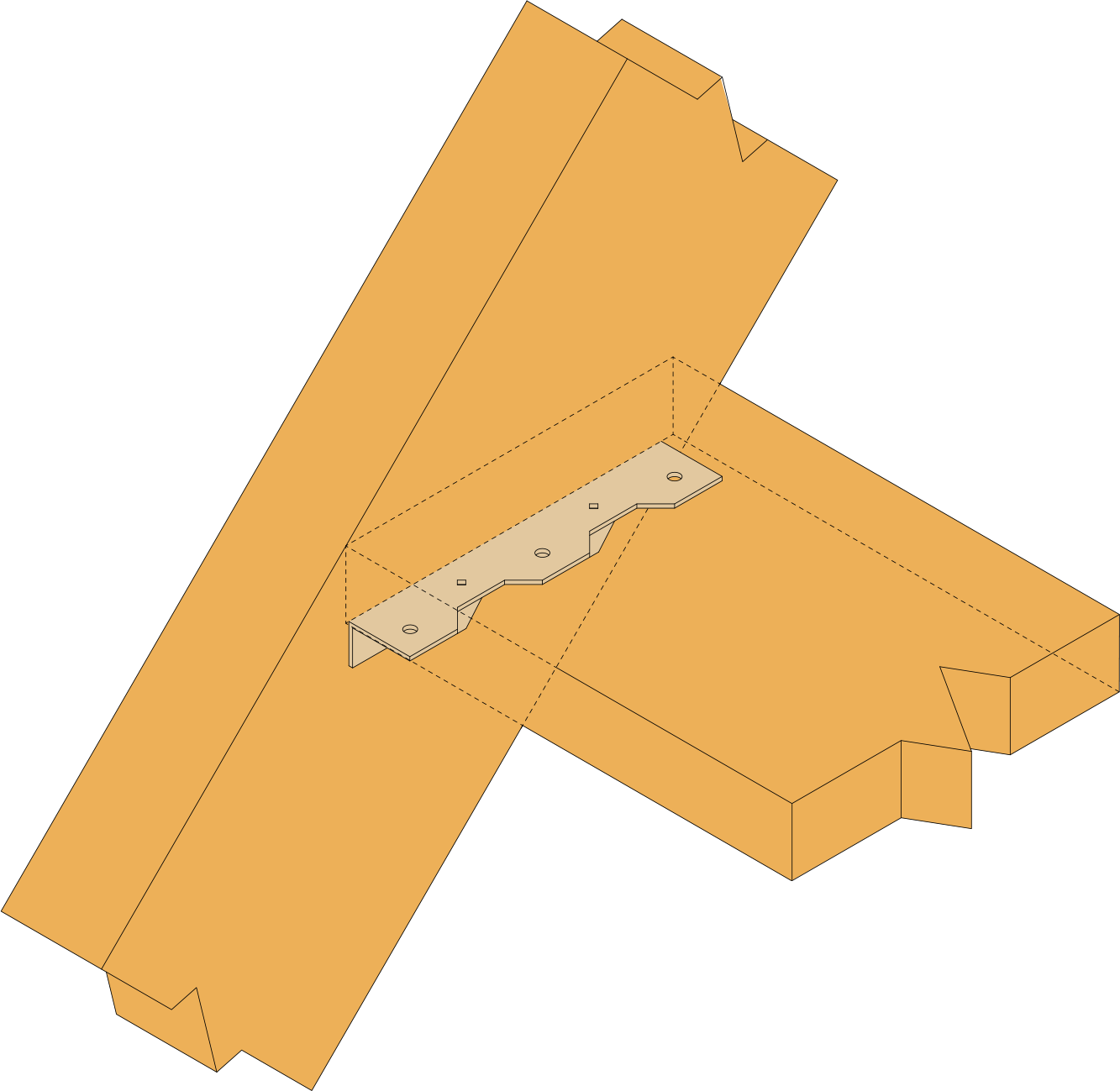

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. La escuadra también se fija mediante puntas o atornillada a éste.

Fijaciones

  • Tornillos para maderaSSH6.0X40

Certificación

Declaración de prestaciones (DoP)

es-dop-e06-0106-11-s-2.pdf (339.14 KB)
es-dop-e06-0106-10.pdf (146.56 KB)
es-dop-e06-0106-issue-8.pdf (98.9 KB)
es-dop-e06-0106-issue-7.pdf (102.23 KB)
es-dop-e06-0106-issue-6.pdf (42.67 KB)
es-dop-e06-0106-issue-5.pdf (28.11 KB)
a2167bb35a4b6820719dfefc8885a16a1607306e-pdf.pdf (35.39 KB)
83cab9969f18ba55131f2baefa4c6864876fcc52.pdf (35.22 KB)
e73f5357bb6f387e276b2198cc5b4bf65d0a588d.pdf (35.28 KB)
4f9c2b8ed11347666e683119b2187561096c7bc9.pdf (33.03 KB)

Idoneidad Técnica Europeo (ETA)

eta-06-0106-2026-03-09.pdf (12.89 MB)
eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)
