SHT

Estribo con tirantes para cercha

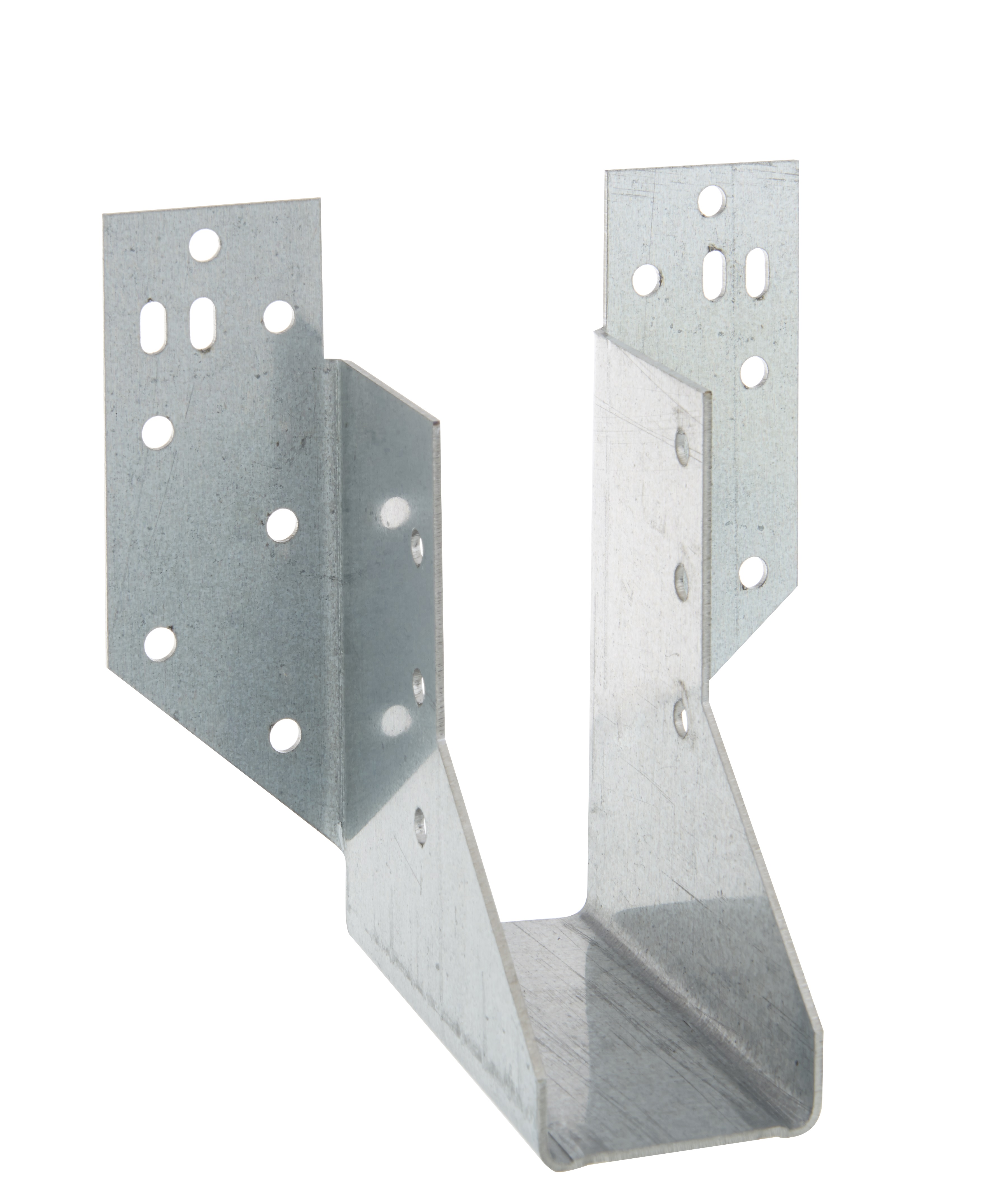

El estribo SHT es un estribo con tirantes que se utiliza para conectar cerchas con soportes de madera. Puede ajustarse en altura en la obra porque puede instalarse con las alas planas en el elemento principal o con las alas plegadas.

Marcado CE
Marcado CE
DITE
DITE
Nuevo
Nuevo
Interior
Interior
EPD
EPD
Clase de servicio 2
Clase de servicio 2
Acero galvanizado Z275
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según la norma NF EN 10346,
  • Espesor : 1,5 mm.

Vantajas

  • Fácil de instalar,
  • Permite diferencias de altura entre el elemento principal y el secundario.

Aplicaciones

Campos de aplicación

  • Cerchas,
  • Vigas.

Soporte

  • Elemento principal : madera maciza o madera compuesta,
  • Elemento secundario : madera compuesta.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros soporteAgujeros vigaOtro
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]Espesor[mm]RedondoRedondo Peso[kg]
Ø5[mm]Ø5[mm]
SHT115/38389083.535.9115851.51260.23

Valores Caractéristicos

Dimensiones

ReferenciaCapacidad del soporte
Alas planasProduct capacities - Timber to timber - Wrap over Installation
FijacionesValores característicos - Madera C24[kN]Fijaciones Valores característicos - Madera C24[kN]
SoporteViga segundariaR₂,ₖR₁,ₖSoporte Viga segundaria R₁,ₖR₂,ₖ
Cant. en la caraCdadCNA4.0x35CNA4.0x35Cant. parte sup.Cant. en la caraCdadCNA4.0x35CNA4.0x35
SHT115/3812.06.06.69.62.08.06.09.45.8

Instalación

Montaje

Fijaciones

  • Puntas anilladas CNAØ4,0x35 mm.

Instalación

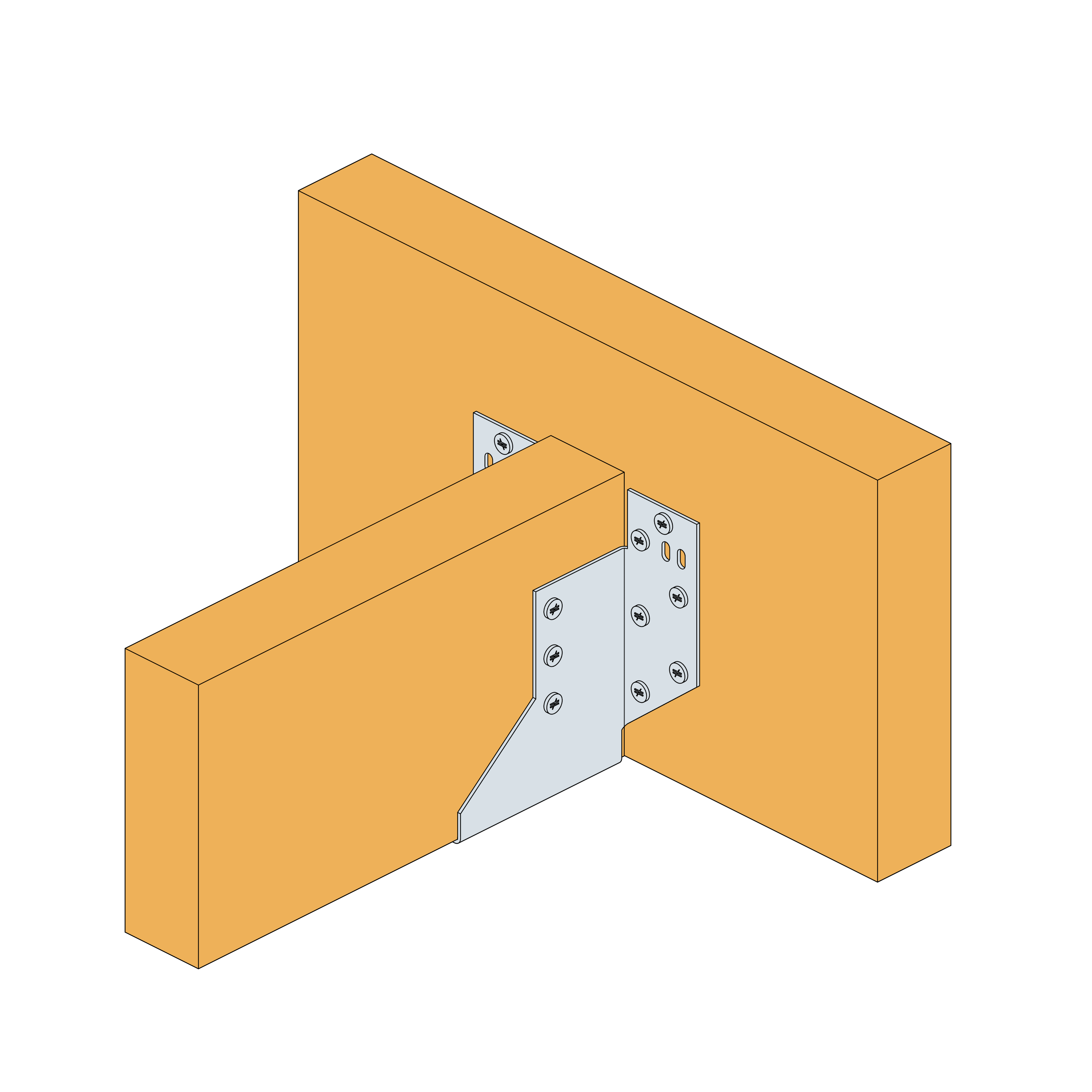

Configuración de las alas planas :

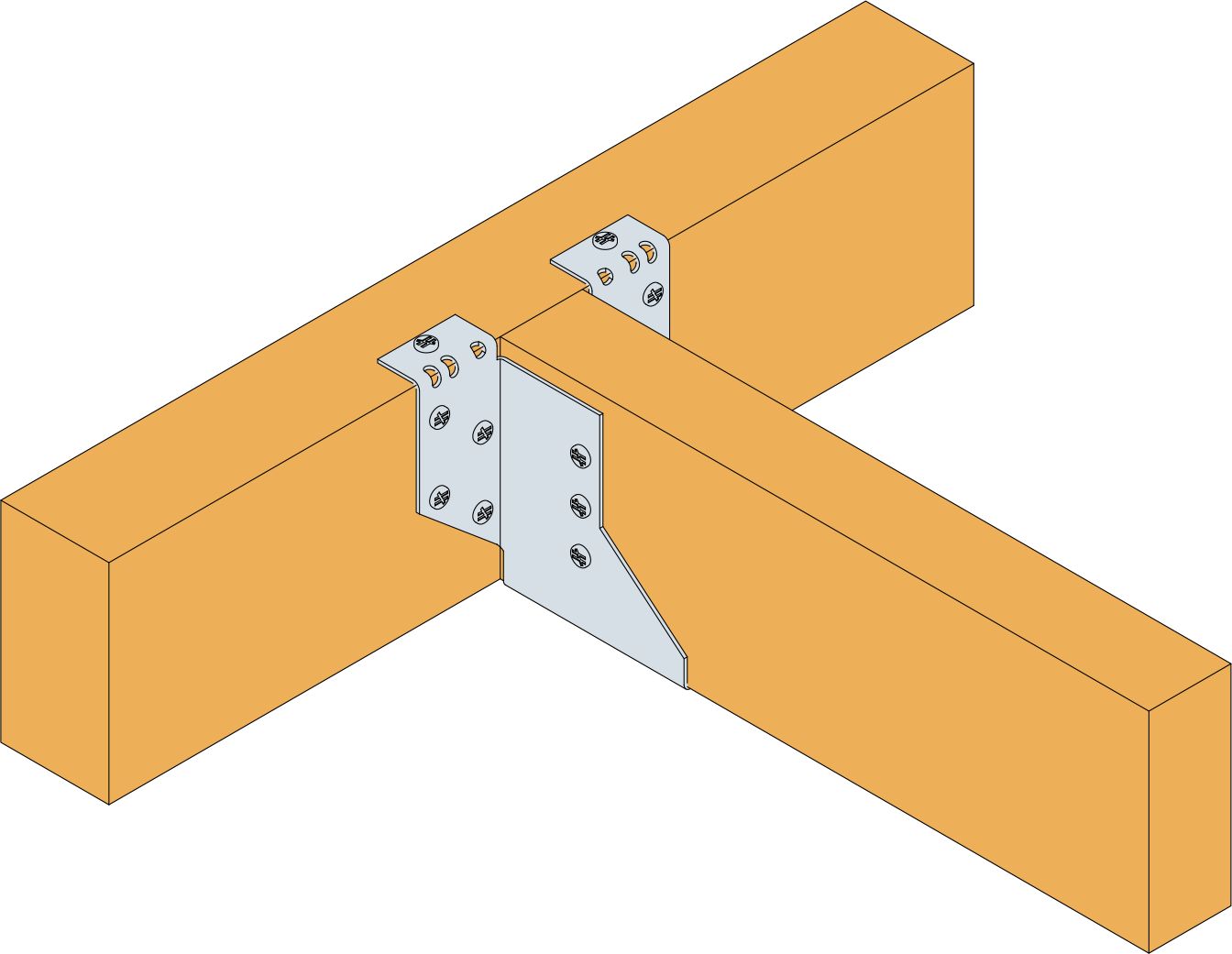

  1. Fije el estribo al elemento portante de madera utilizando 12 puntas anilladas CNAØ4,0x35 mm y compruebe, si es necesario, que la cercha esté alineada con la parte inferior del elemento principal.

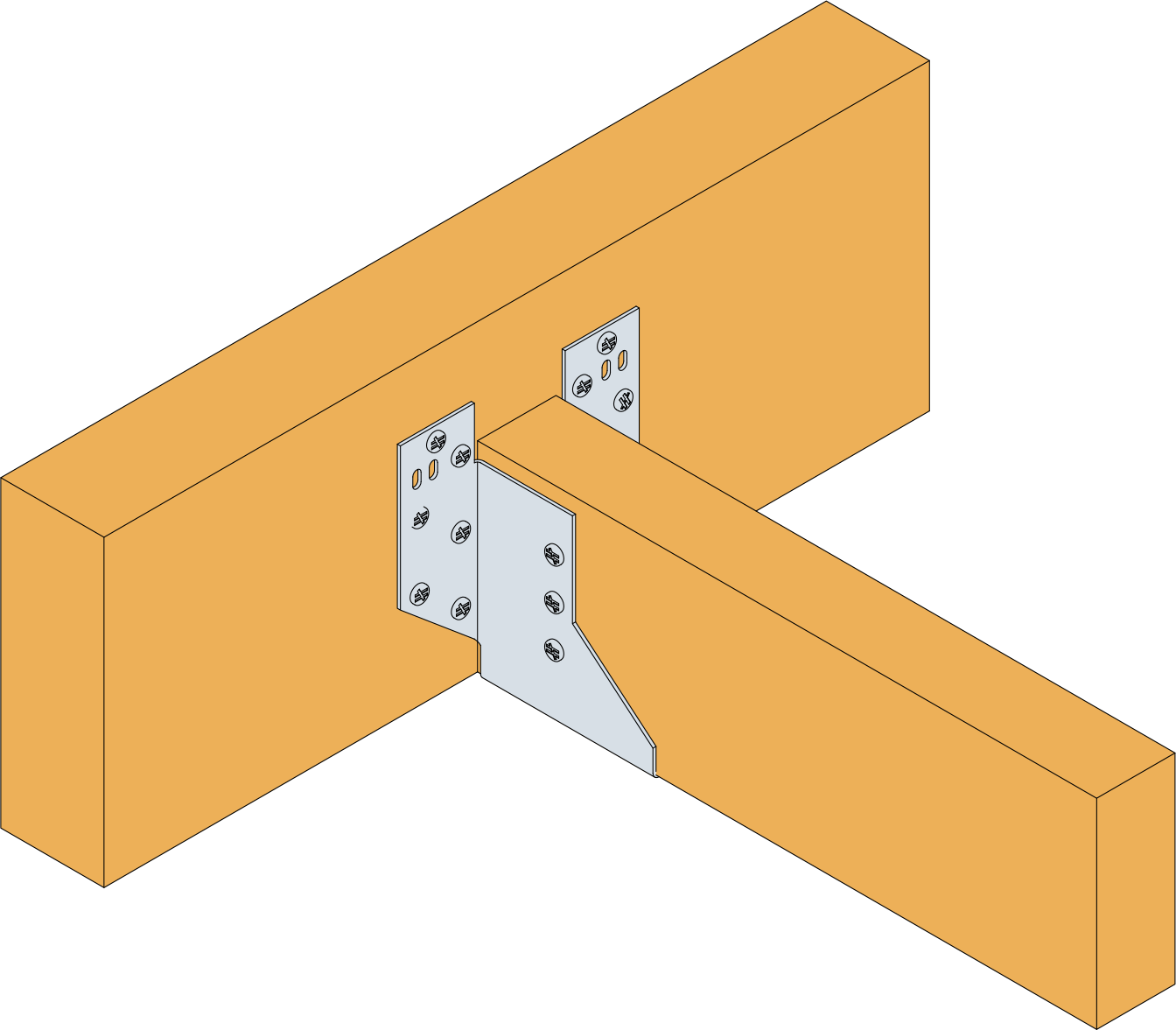

  2. Instale la cercha en el estribo y fíjela utilizando 6 puntas anilladas CNAØ4,0x35 mm.

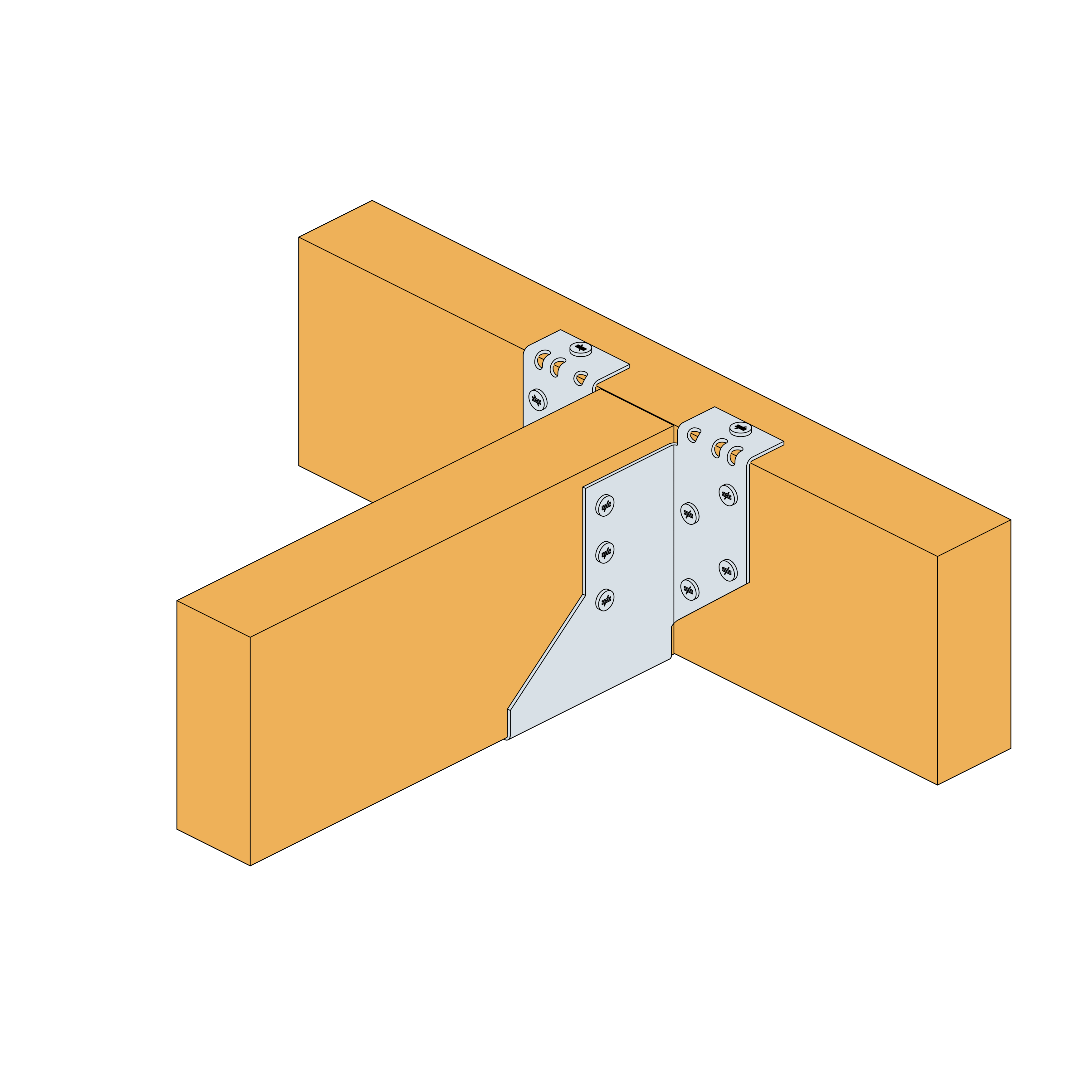

Configuración de las alas plegadas :

  1. Fije el estribo al elemento portante de madera utilizando 8 puntas anilladas CNAØ4,0x35 mm colocadas en los agujeros inferiores de las cerchas y compruebe, si es necesario, que la cercha esté alineada con la parte inferior del elemento principal.
  2. Pliegue las cerchas en el elemento principal y fíjelas utilizando 2 puntas anilladas CNAØ4,0x35 mm.
  3. Instale la cercha en el estribo y fíjela utilizando 6 puntas anilladas CNAØ4,0x35 mm.
