THAI

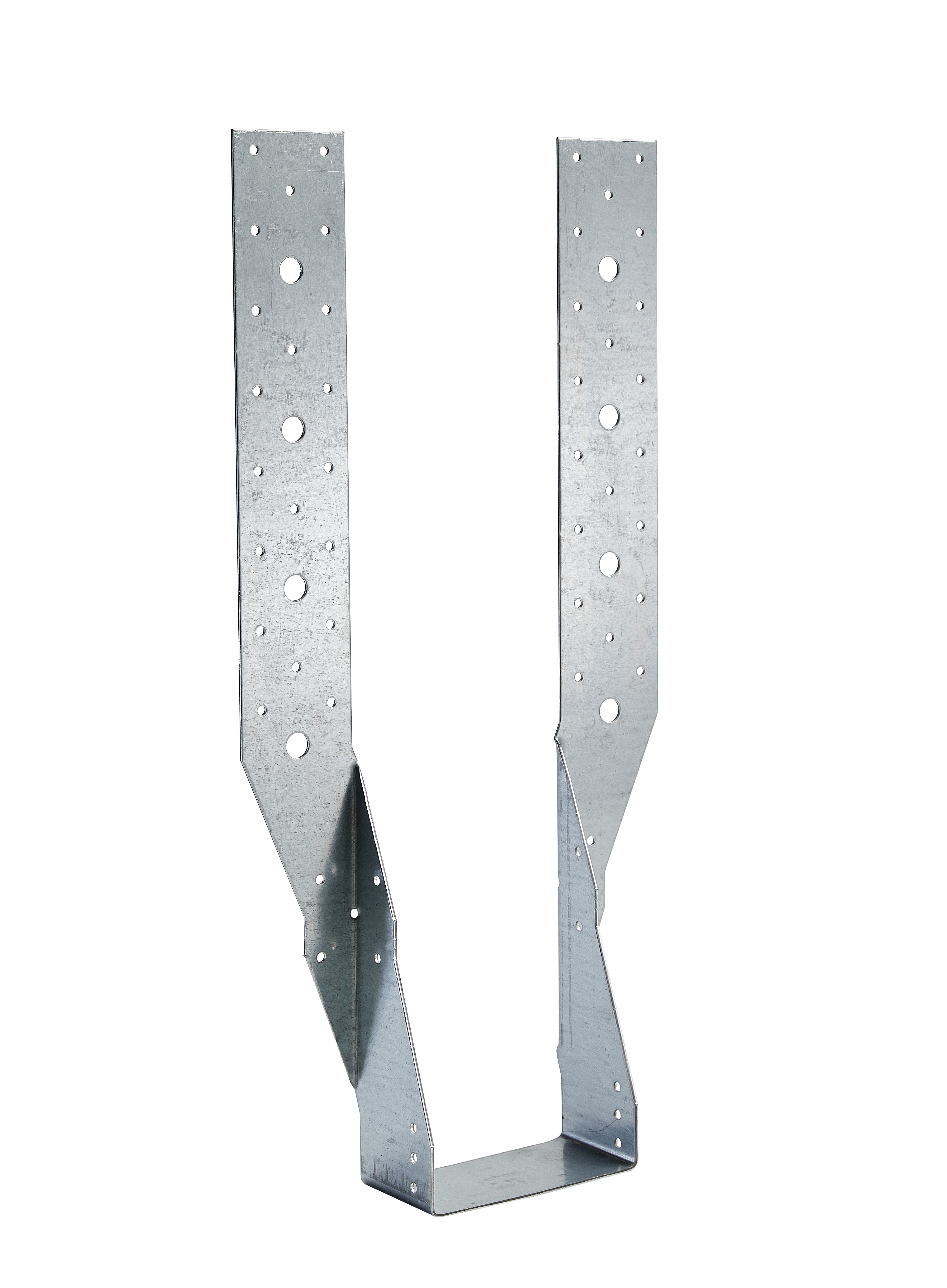

Estribo con tirantes

Los estribos con tirantes THAI presentan la particularidad de que permiten regular su altura doblando sus alas sobre el elemento principal de acuerdo con la configuración deseada.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Interior

Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346
Espesor: 2 mm.

Ventajas

Permite diferencias de altura entre el elemento principal y el secundario.
Permite la conexion sobre madera o hormigon

Aplicaciones

Soporte

Elemento principal : vigas en doble T, madera maciza, compuesta, ...
Elemento secundario : madera maciza, madera compuesta, madera laminada, ...

Campos de aplicación

Fijación de cabrios,
Vigas,
Brochales, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensiones y Valores Característicos [mm]							Agujeros soporte		Agujeros viga
Modelo	A	B	C	D	E	F	t	Ø5	Ø13	Ø5
THAI1200/2X	38 - 150	(572 -A)/2	64	64	(1200-A)/2	67	2	48	8	10

Valores Característicos - Madera sobre madera - Fijación alas planas

Modelo	Product capacities - Timber to timber - Face fix Installation
	Fijaciones				Valores Característicos [kN]
	Soporte		Viga segundaria		R_1,k						R_2,k
	Cdad	Tipo	Cdad	Tipo	C18		C24		SCL		C24
	Cdad	Tipo	Cdad	Tipo	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
THAI1200/40/2	20	*	2	CNA4.0x35	10.6	-	12	-	20.6	-	1.7	-
THAI1200/80/2	20	*	2	CNA4.0x50	-	18.4	-	20.1	-	32.5	-	3.1
THAI1200/90/2	20	*	2	CNA4.0x50	-	20	-	22.7	-	32.5	-	3.1
THAI1200/120/2	20	*	2	CNA4.0x50	-	23.5	-	26.4	-	32.5	-	3.1
THAI1200/140/2	20	*	2	CNA4.0x50	-	24.3	-	26.4	-	32.5	-	3.1
THAI1200/150/2	20	*	2	CNA4.0x50	-	24.3	-	26.4	-	32.5	-	3.1

* Refer to capacity table columns for type of fasteners that can be used on header. Capacities vary depending on fastener type used.

Product capacities - Timber to timber - Wrap over Installation

Modelo	Product capacities - Timber to timber - Wrap over Installation
	Fijaciones						Valores Característicos [kN]
	Viga segundaria		Soporte				R_1,k						R_2,k
	Cdad	Tipo	Parte superior		Cara frontal		C18		C24		SCL		C24
	Cdad	Tipo	Cdad	Tipo	Cdad	Tipo	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
THAI1200/40/2	2	CNA4.0x35	4	*	2	*	10.6	-	12.1	-	18.8	-	1.7	-
THAI1200/80/2	2	CNA4.0x50	4	*	2	*.	-	16.7	-	18	-	22.2	-	3.1
THAI1200/90/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1
THAI1200/120/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1
THAI1200/140/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1
THAI1200/150/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1

* Refer to capacity table columns for type of fasteners that can be used on header. Capacities vary depending on fastener type used.

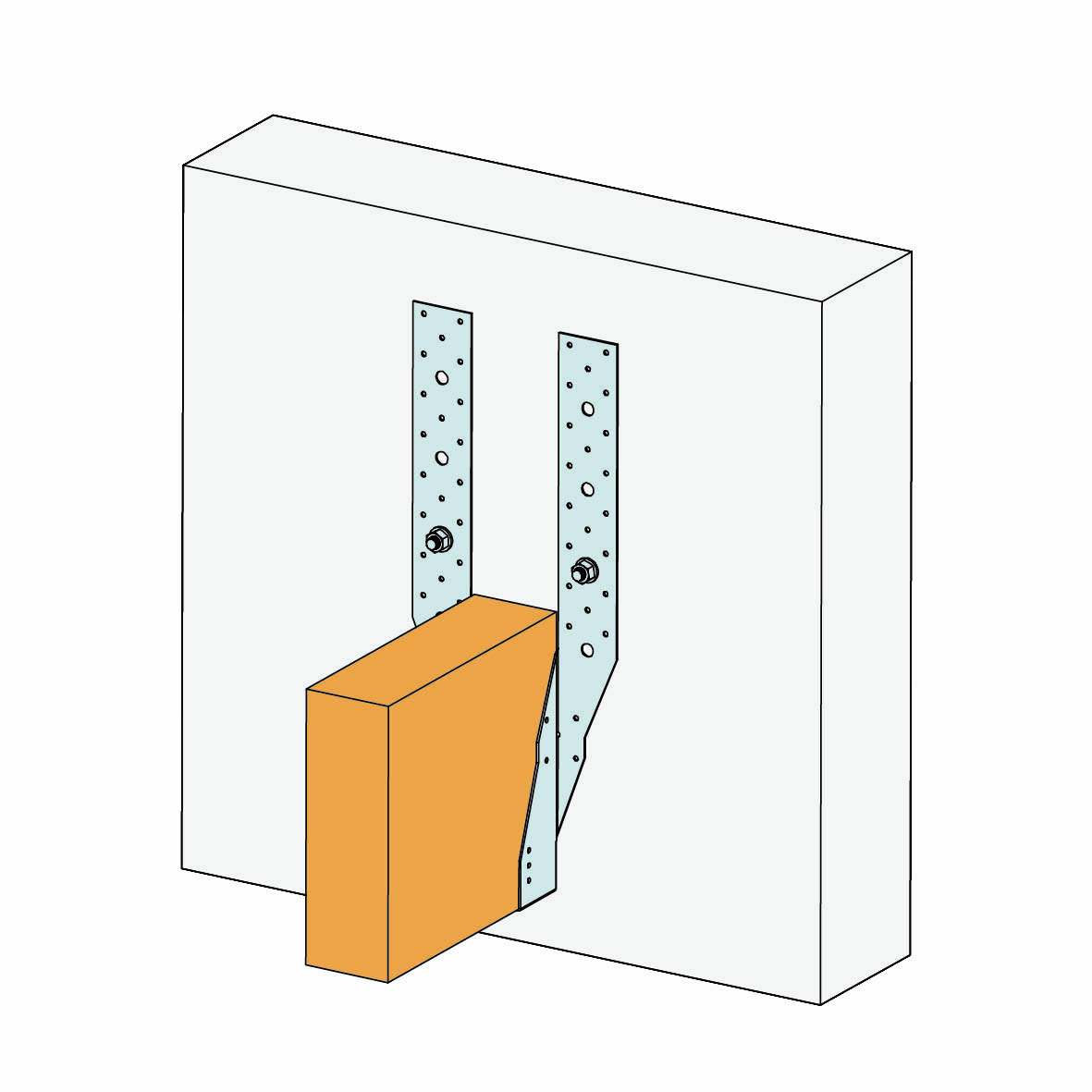

Product capacities - Timber to concrete - Face fix Installation

Modelo	Product capacities - Timber to Concrete
	Fasteners				Characteristic capacities - Timber C24 [kN]
	On joist		On concrete		R_1.k		R_2.k
	Qty	Type	Qty	Type	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
THAI1200/40/2	2	CNA	2	Ø12	12	-	1.7	-
THAI1200/80/2	2	CNA	2	Ø12	-	21	-	3.1
THAI1200/90/2	2	CNA	2	Ø12	-	22.7	-	3.1
THAI1200/120/2	2	CNA	2	Ø12	-	26.7	-	3.1
THAI1200/140/2	2	CNA	2	Ø12	-	28.4	-	3.1
THAI1200/150/2	2	CNA	2	Ø12	-	28.9	-	3.1

* Refer to capacity table columns for type of fasteners that can be used on header. Capacities vary depending on fastener type used.

The user shall check the capacity of the group of two anchor submitted to lateral load =F1 and axial load =F1*0.17.

Instalación

Montaje

Instalación

2 posibles configuraciones :

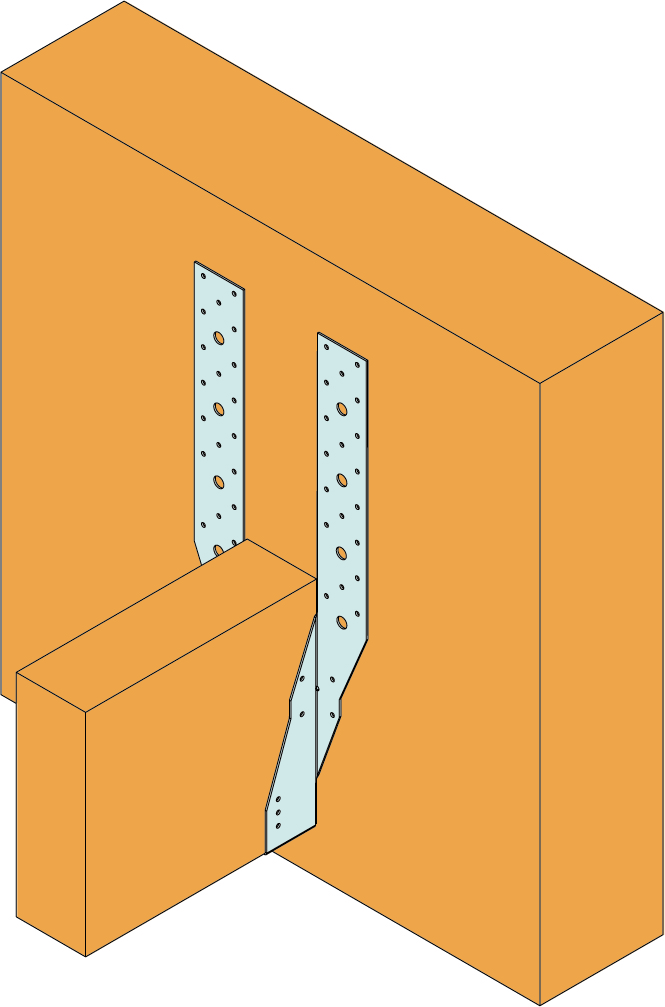

Con alas planas, para realizar un montaje convencional idéntico al de los estribos con alas exteriores,

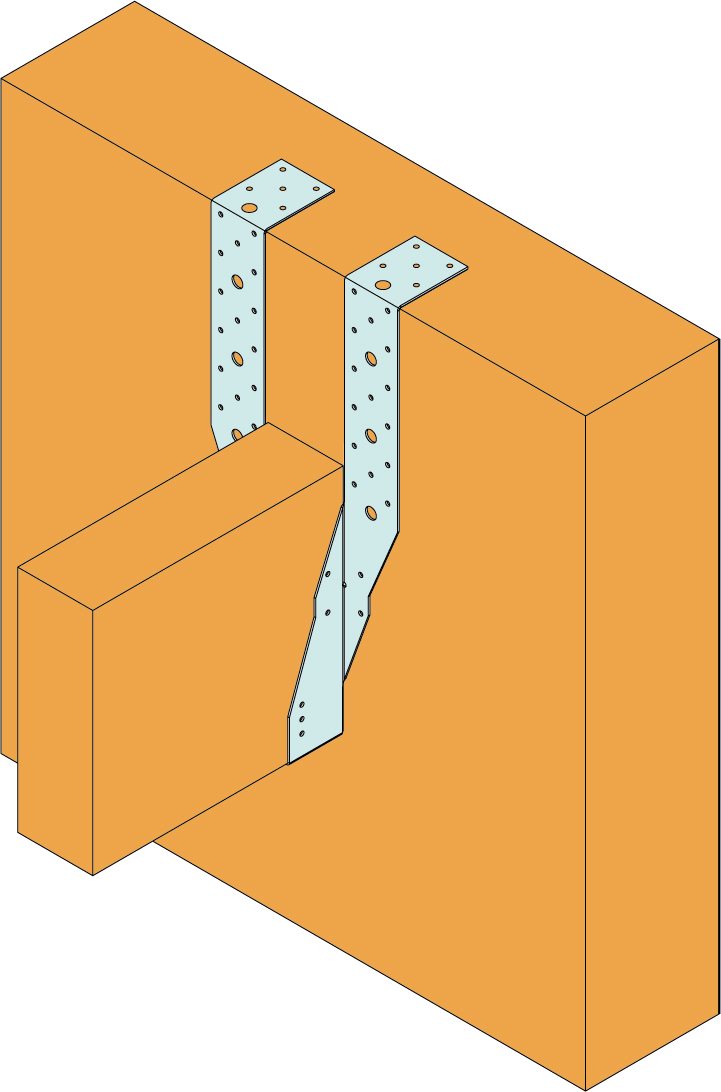

Con alas plegadas, para ajustar la altura del estribo en función del elemento principal. Las alas, una vez plegadas, deben clavarse.
