ETSN

Estribo de cola de milano de acero

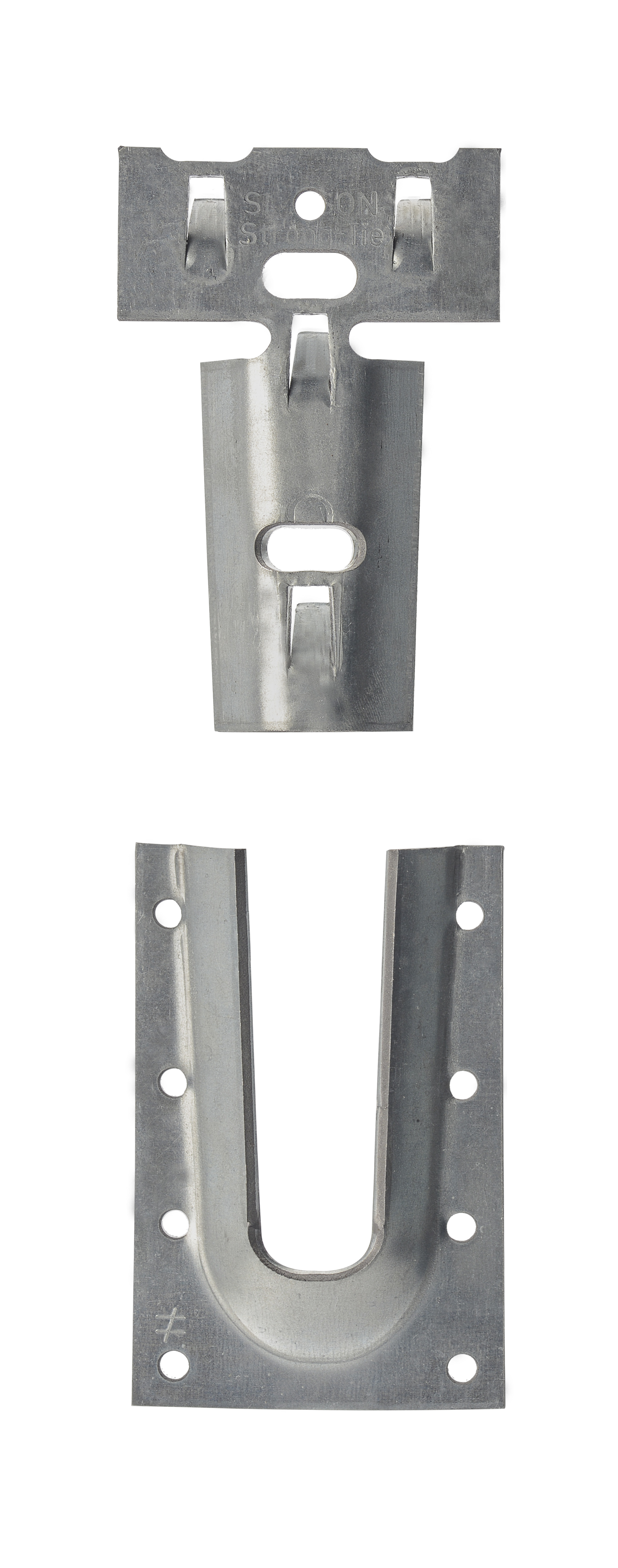

El estribo de cola de milano ETSN de acero pregalvanizado es un conector innovador y muy discreto. Permite reproducir la estética de una unión tradicional con cola de milano. La parte hembra se instala en la viga principal con tornillos CSAo puntas CNA, mientras que la parte macho se fija en la viga secundaria con tornillos de cabeza plana.

Marcado CE
DITE
Clase de servicio 2
Fuego
Interior
Acero galvanizado Z275
Fuego R 60

Detalles de producto

Imagenes

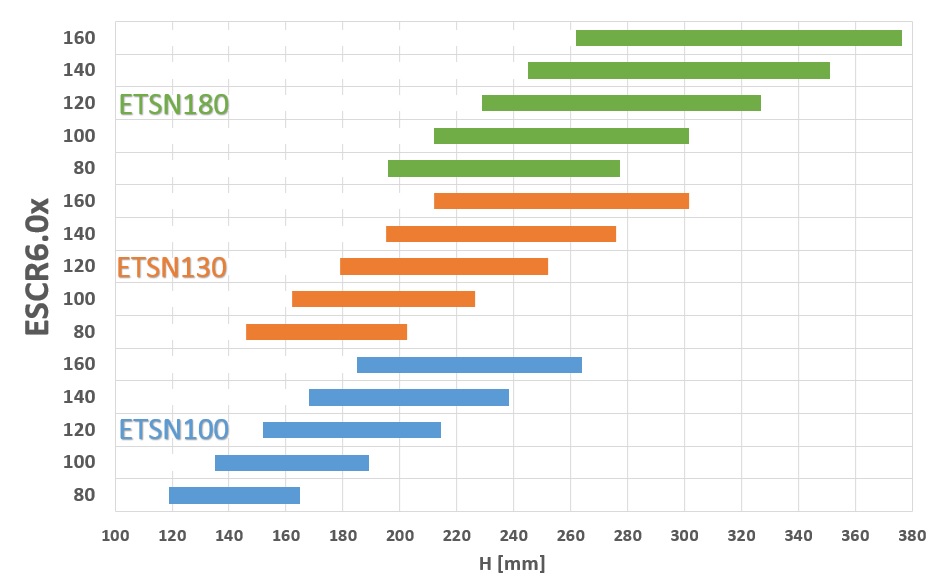

Altura de la viga en función de la configuración ETSN y de la longitud de los tornillos

Características

Material

  • Acero S250GD + Z275 según la norma NF EN 10346,
  • Espesor 3 mm.

Ventajas

  • Uniones invisibles,
  • Se puede utilizar en múltiples aplicaciones con los tornillos ESCR6.0 con una longitud de 80 hasta 160 mm,
  • Se puede utilizar con pendiente y/o ángulo lateral entre el soporte y la viga secundaria,
  • Resistencia al fuego de 1/2 h o 1 h si se siguen ciertas recomendaciones. No dude en consultar nuestra documentación «Resistencia al fuego - Fiabilidad de los conectores».

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada,
  • Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

  • Envigado sobre viga maestra,
  • Viga sobre pilar,
  • Exclusivamente para uniones madera-madera.

Datos técnicos

Dimensiones

Dimensiones

Modelo Dimensiones de la viga [mm] Dimensiones del soporte [mm] Dimensiones [mm] Agujeros en el soporte Agujeros en la viga
Anchura Altura Anchura del pilar A B C D t Ø5 N° de lengüetas
Min β = 0° -15° <β<90° Min
Min Max
ETSN10070***105100607070343
ETSN13075***11013065100100384
ETSN18085***120180751501503105

* Depende de la longitud del tornillo ESCR

Valores caraterísticos - Viga sobre viga - Tornillo SWW

Modelo Valores característicos - Viga sobre viga - Atornillado total
Fijaciones Valores característicos - Madera C24 [kN]
Soporte Viga segundaria SWW6.0x80 SWW6.0x120 SWW6.0x160
Cdad Tipo [mm] Cdad Tipo Altura de la viga [mm] R1,k Altura de la viga [mm] R1,k Altura de la viga [mm] R1,k
Min Max Min Max Min Max
ETSN1004CSA5,0x403SWW118165815121591842649
ETSN1308CSA5,0x404SWW14520310.717825212.721130117.8
ETSN18010CSA5,0x405SWW19527813.422832715.926137622.3

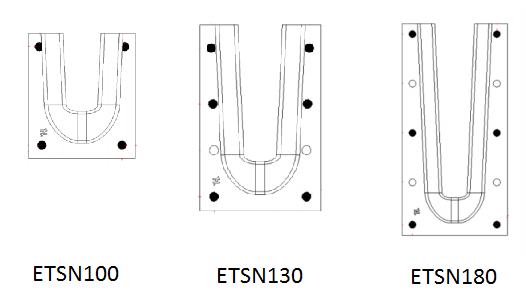

Valores caraterísticos - Viga sobre pilar - Tornillo SWW

Modelo Valores característicos - Viga sobre pilar - Atornillado parcial
Fijaciones Valores característicos - Madera C24 [kN]
Soporte Viga segundaria SWW6.0x80 SWW6.0x120 SWW6.0x160
Cdad Tipo Cdad Tipo Altura de la viga [mm] R1,k Altura de la viga [mm] R1,k Altura de la viga [mm] R1.k
Min Max Min Max Min Max
ETSN1004CSA5,0x403SWW11816581512158.31842648.3
ETSN1306CSA5,0x404SWW1452038.91782528.92113018.9
ETSN1806CSA5,0x405SWW19527812.922832712.926137612.9

Instalación

Montaje

Fijaciones

Sobre viga secundaria :

  • Tornillo de cabeza plana ESCR6.0 con una longitud de 80 a 160 mm, a elegir en función de la altura de la viga secundaria y de la resistencia deseada.

Sobre viga principal :

  • Tornillos CSA5,0x40 o puntas CNA4,0x50 mm.
    Si se utilizan las puntas CNA, el refrentado debe ser más ancho para permitir la inserción de las puntas.

Instalación

Fijación de la parte hembra del ETSN :

  1. Prepare la plantilla para realizar el fresado en función del modelo de ETSN. La plantilla TPSN, especialmente diseñada para el ETSN, está a su disposición,
  2. Coloque la plantilla y rosque el tornillo que permite sostenerla,
  3. Realice un fresado según las dimensiones (en mm) detalladas a continuación :
ETSNAnchura del fresadoAltura del fresadoProfundidad del fresado
1006010012
1306513012
1807518012

4. Fije la parte hembra del ETSN mediante tornillos CSA5,0 o puntas CNA4,0. La parte hembra está encajada en el fondo y en la parte inferior del fresado.


Fijación de la parte macho del ETS :

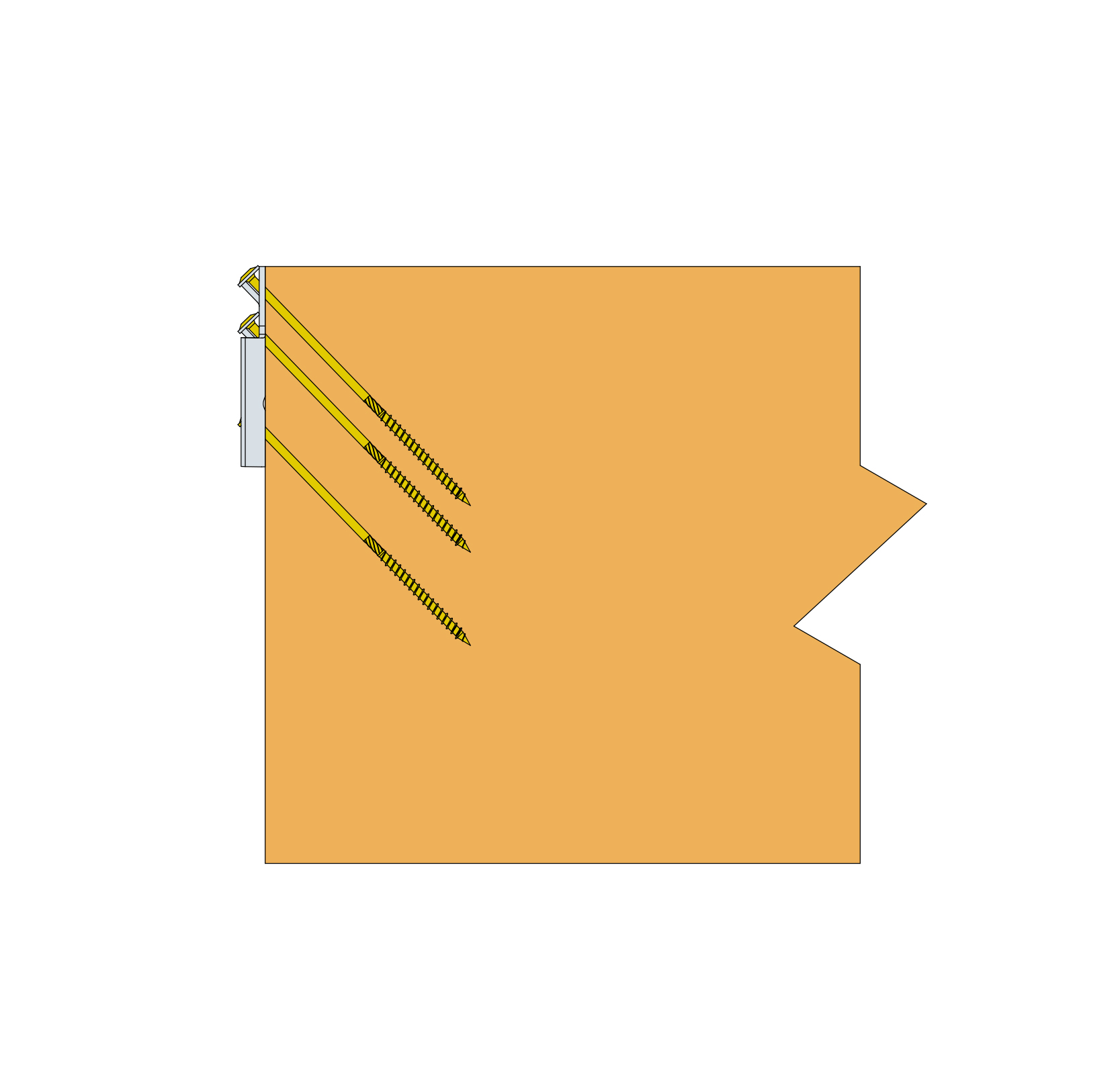

  1. Fije la plantilla al final de la viga soportada con un tornillo de mantenimiento y coloque la parte macho en la plantilla. La parte macho debe estar al ras con la superficie superior,
  2. Inserte un tornillo ESCR de 90° temporalmente en el agujero central Ø6 mm para mantener la pieza,
  3. Inserte los tornillos ESCR a aproximadamente 35°, comenzando con el tornillo inferior, luego los dos en la parte superior,
  4. Cuando solo queda una muesca libre, retire el tornillo ESCR temporal e insértelo a 35° en la última muesca.

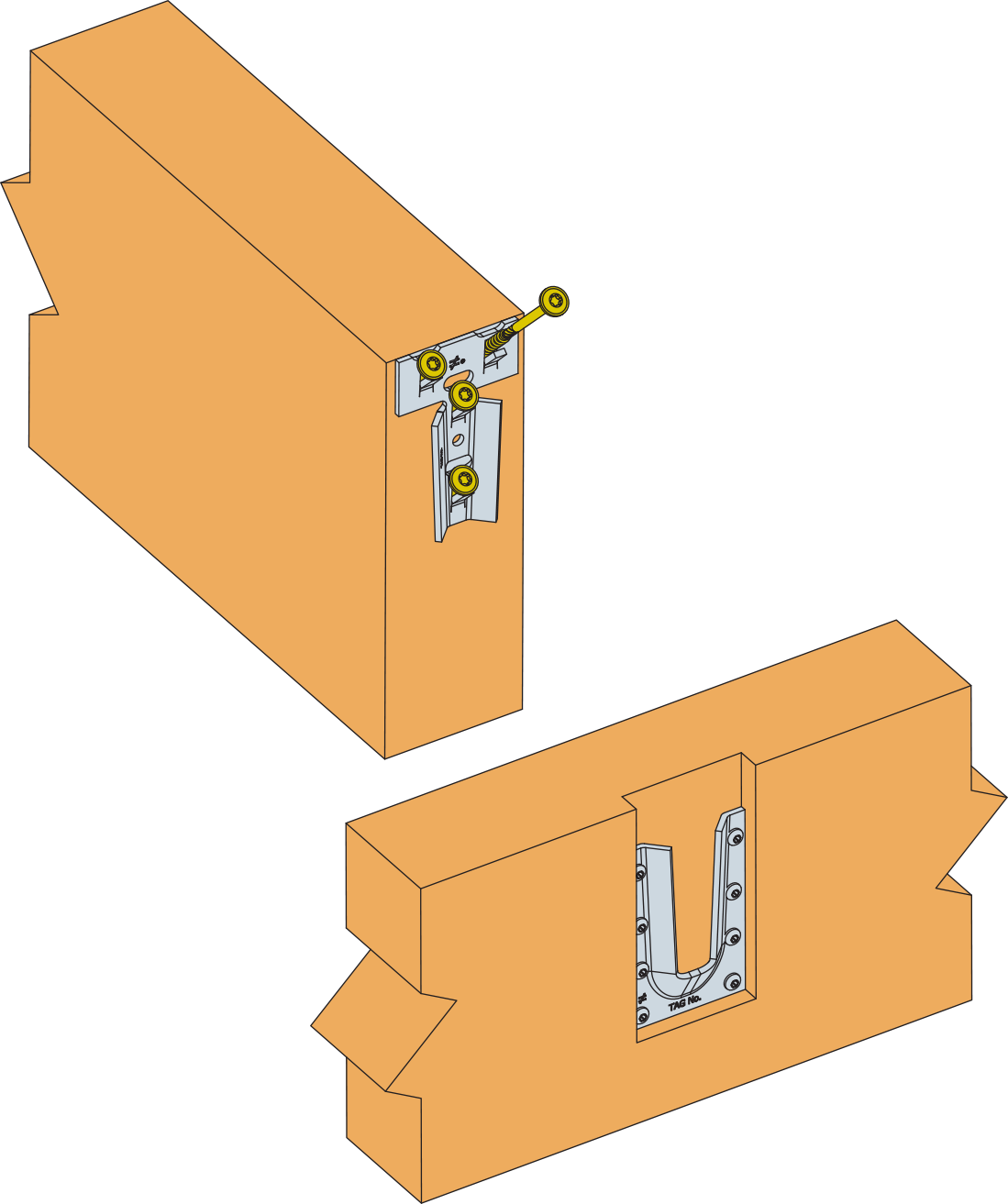

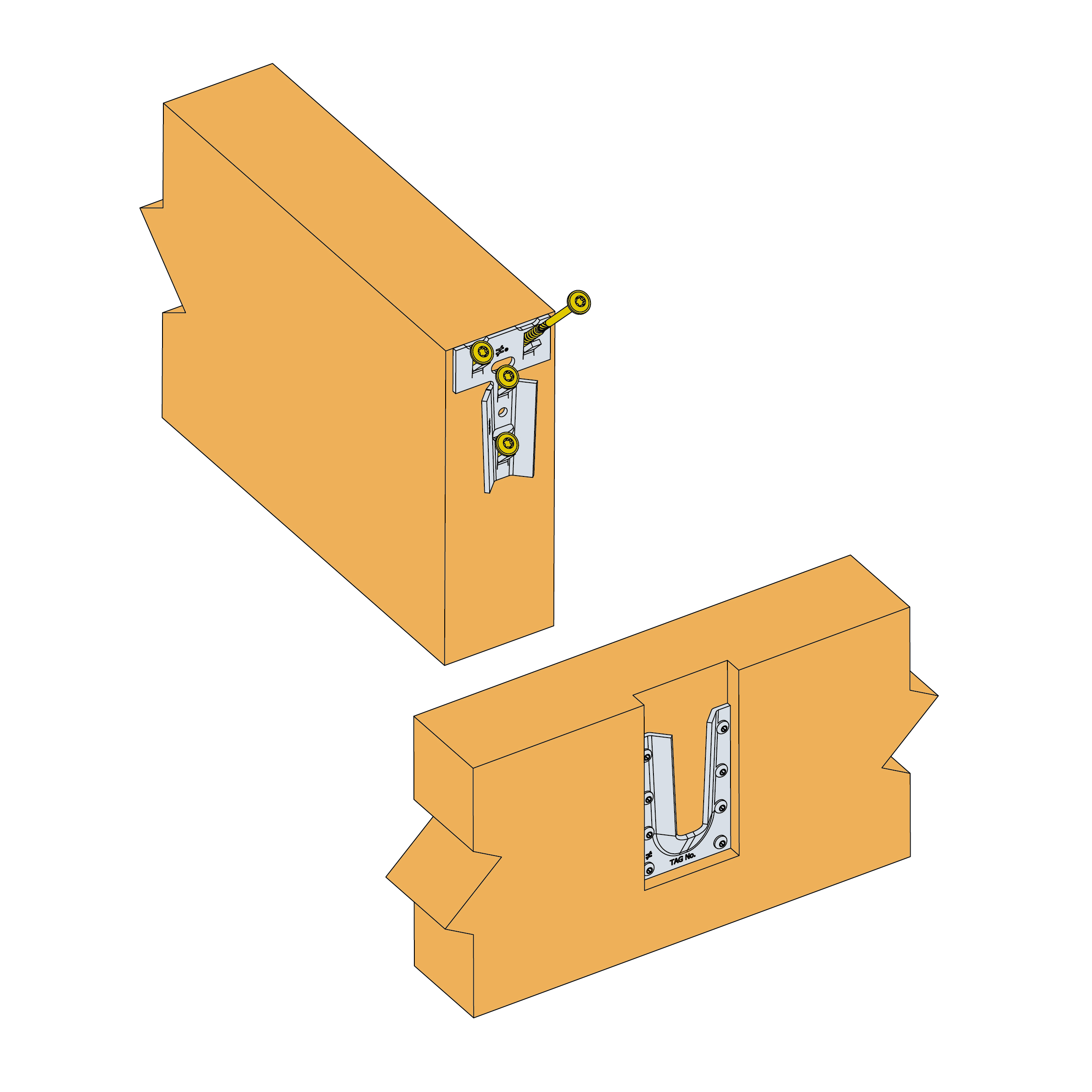

Unión final :

  1. Deslice la parte macho sobre la parte hembra,
  2. El ensamblaje está terminado ! El ETSN queda oculto.
