CSA

Tornillo para conector

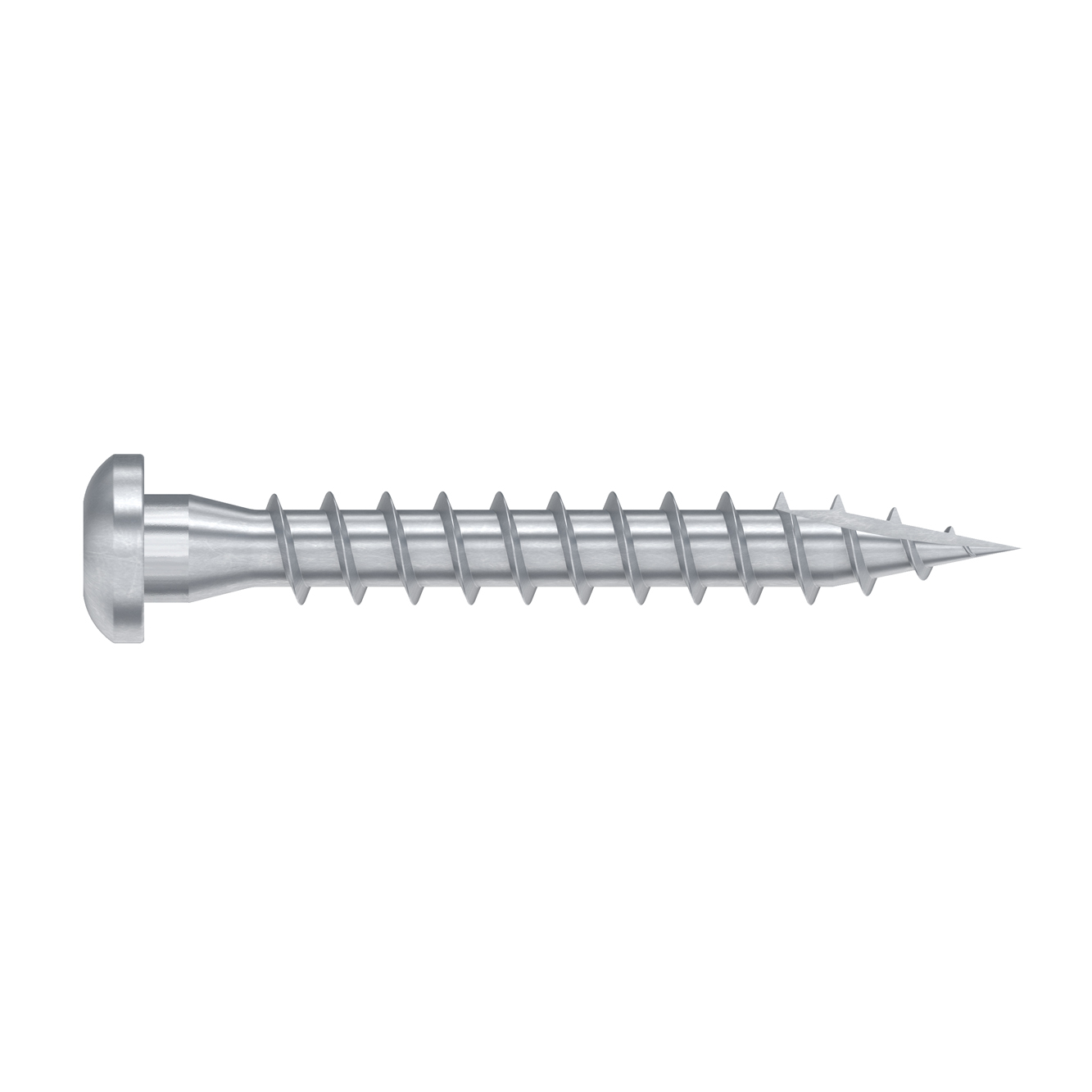

El diseño de los tornillos Quik Drive® está pensado para facilitar la instalación de las escuadras y los conectores. Su cabeza cónica garantiza un contacto óptimo con el conector, lo que favorece la trasmisión de esfuerzos. La cabeza T permite sujetar adecuadamente el tornillo durante el montaje.

Marcado CE

DITE

Clase de servicio 2

Interior

Acero electrocincado 12µm

Solid Wood

Detalles de producto

Imagenes

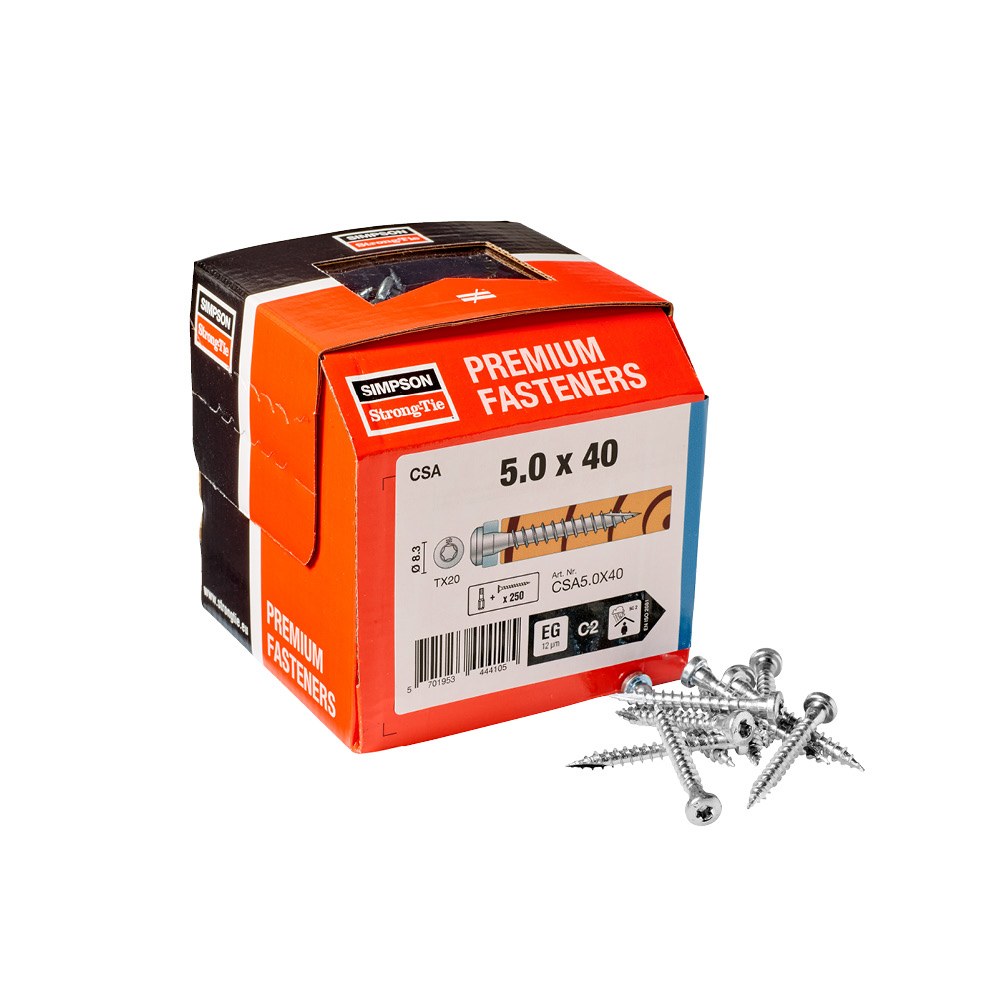

CSA Prod image.jpg

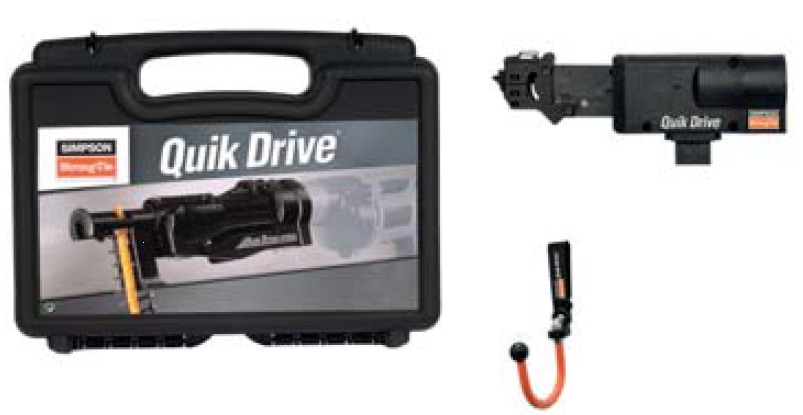

QDBPC50E

Características

Materia

Acero electrocincado blanco.

Ventajas

Su rosca especifica para madera es capaz de penetrar de forma facil y rapida en dicho material,
No agrietan la madera,
La forma cónica de la parte situada bajo la cabeza permite un contacto óptimo entre la punta y el orificio,
Elevada resistencia al arranque,
Recomendado en los casos en que se exija una resistencia al fuego de una media hora,
Cabeza con huella de estrella profunda que mejora la orientación del tornillo y la vida útil de las puntas,
Punta antiagrietamiento tipo 17 que mejora el inicio del atornillado.

Aplicaciones

Soporte

Element principal : madera maciza, madera compuesta o madera laminada,
Element secundario : madera maciza, madera compuesta o madera laminada.

Campos de aplicación

Fijación de estribos,
Escuadras,
Flejes.

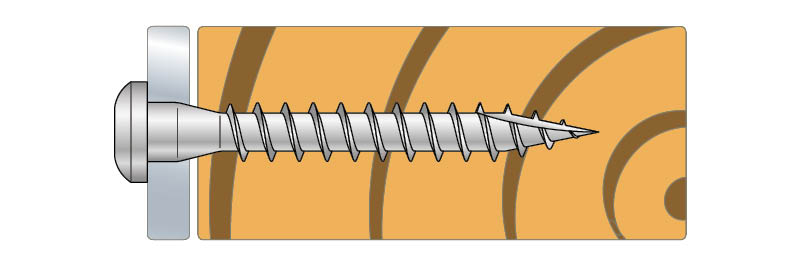

Installation

Max. installation Torque 5 Nm

Datos técnicos

Dimensiones

CSA Dim Image.jpg

Dimensiones

Modelo	Dimensiones de las fijaciones [mm]					Boquilla	cantidad de caja
Modelo	l	l_g	D	d	d_h	Boquilla	cantidad de caja
CSA5.0X25	25	19	3.15	4.85	8.3	T-20	250
CSA5.0X35	35	29	3.15	4.85	8.3	T-20	250
CSA5.0X40	40	34	3.15	4.85	8.3	T-20	250
CSA5.0X50	50	44	3.15	4.85	8.3	T-20	250
CSA5.0X80	80	74	3.15	4.85	8.3	T-20	200

Valores característicos

Modelo	Valores característicos ^*) [kN]
Modelo	R_ax,k	R_lat,k
CSA5.0X25	1.38	1.49
CSA5.0X35	2.11	1.99
CSA5.0X40	2.47	2.25
CSA5.0X50	3.2	2.63
CSA5.0X80	5.38	3.5

*) Valores Característicos - Madera C24 según ETE-04/0013

**) ax = capacidad axial

lat = capacidad lateral

Certificación

Declaración de prestaciones (DoP)

es-dop-e04-0013-04.pdf (99.42 KB)

2019-11-13

es-dop-e04-0013-issue-3.pdf (97.33 KB)

2016-09-09

cd0cc6aa7862fb508f6853dc8cf6e1e33fa33bfc-pdf.pdf (34.92 KB)

2013-03-01

89ac9a3e9e535a3655523a44167998f24be26ff7.pdf (32.59 KB)

Idoneidad Técnica Europeo (ETA)

eta-04-0013-2019-12-11-cor1.pdf (532.41 KB)

2019-11-12

eta040013-sst-cna-csa-r3-2019.pdf (528.39 KB)
