Estribo para faldones

Estos estribos se utilizan en cerchas con una sección de 38 mm. Permiten realizar faldones mediante la unión de las semi-armaduras de la limatesa y el cabrio corto. Los modelos varían en función del tipo de instalación.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Acero electrocincado 20µm

EPD

Detalles de producto

Imagenes

ETC434 Assemblages 2 éléments 1 arêtier simple - 1 empannon

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346,
Espesor : 1,5 hasta 3 mm según los modelos.

Ventajas

Se puede utilizar en múltiples configuraciones,
Fijación sobre madera u hormigón...

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada, hormigón, acero,
Elemento secundario : madera maciza, ...

Campos de uso

Fijación de cerchas para la réalización de faldones.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones [mm]						Agujeros					Peso [kg]
	A	B	C	D	F	t	Soporte		Viga segundaria
							Ø5	Ø13	Flancos		Base
							Ø5	Ø13	Ø5	Ø5x7.5	Ø5
ETC434	140	145	80	225	100	1.5	24	4	6	8	10	0.55
ETC434D	140	145	80	185	100	1.5	20	4	6	8	10	0.48
ETC434G	140	145	80	185	100	1.5	20	4	6	8	10	0.48
ETC485R	195	145	110	279	90	2	24	4	12	-	31	0.85

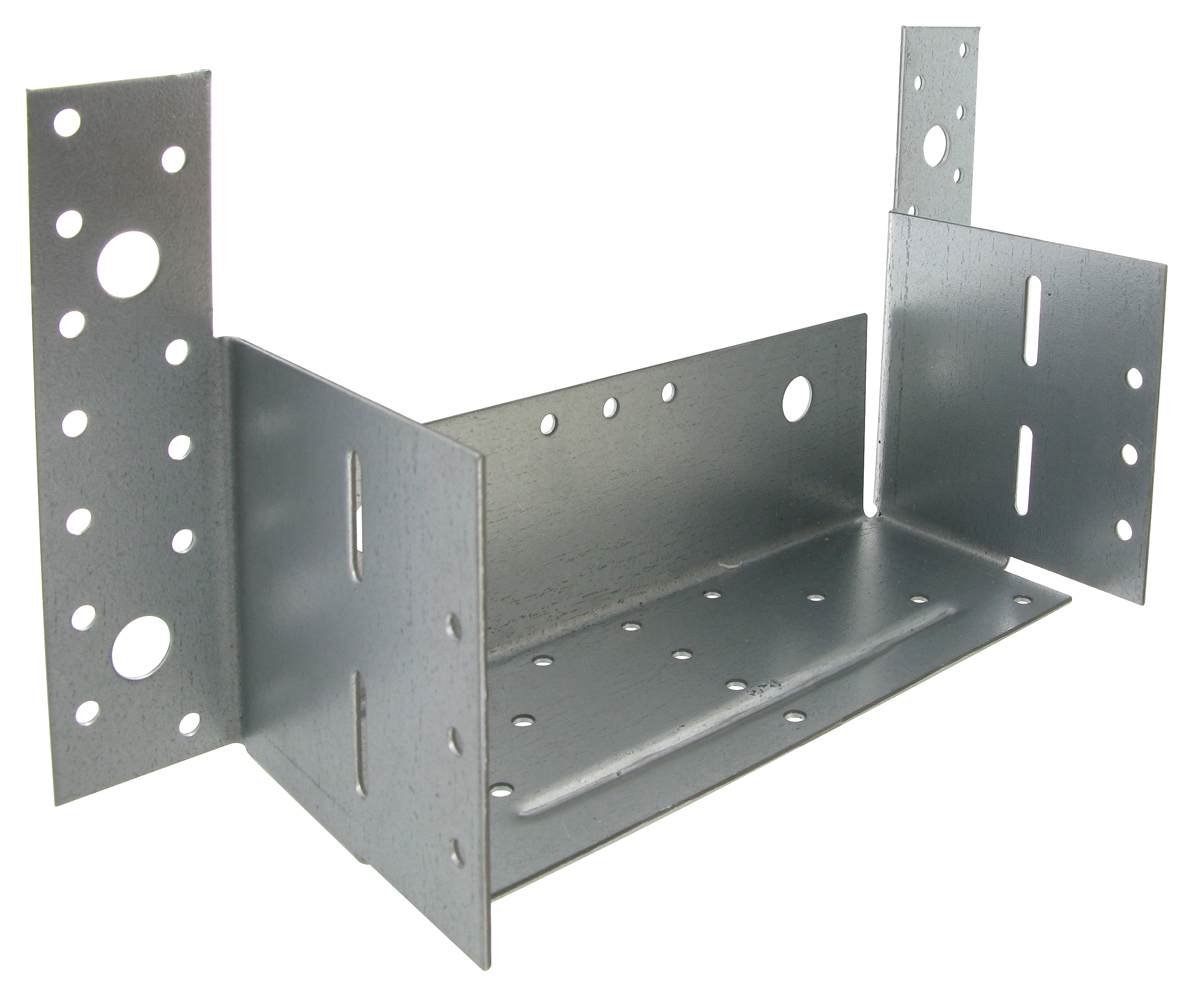

ETC502	206	145	98	290	89	2	24	4	6	-	12	0.85
ETC835	355	240	110	481	143	3	40	4	14	-	33	2.8

Valores Característicos - Madera sobre madera - Soporte ≥ 197 mm

Modelo	Secciones de madera y fijaciones							Valores Característicos - Soporte ≥ 197mm - Madera C24 [kN]
	Soporte	Vigueta			Limatesa			R_1.k			R_2.k
	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	Vigueta	Limatesa	Total	Vigueta	Limatesa	Máx.
ETC434	27 (27)	1	147	6	1 (2)	147	6 (7)	3 (4.2)	9 (12.6)	12 (16.8)	5.3 (5.3)	4.7 (5.7)	3.3 (3.3)
ETC485R	24	1	97	11	2	97	10	5.6	16.8	22.4	5.9	5.7	3.8
ETC502	27	1	97	4	1	97	6	4.6	9.3	23.2	1.2	5.6	4.4
ETC835	44	1	147	5	2	147	28	5.8	11.7	29.2	1.8	5.8	7.7

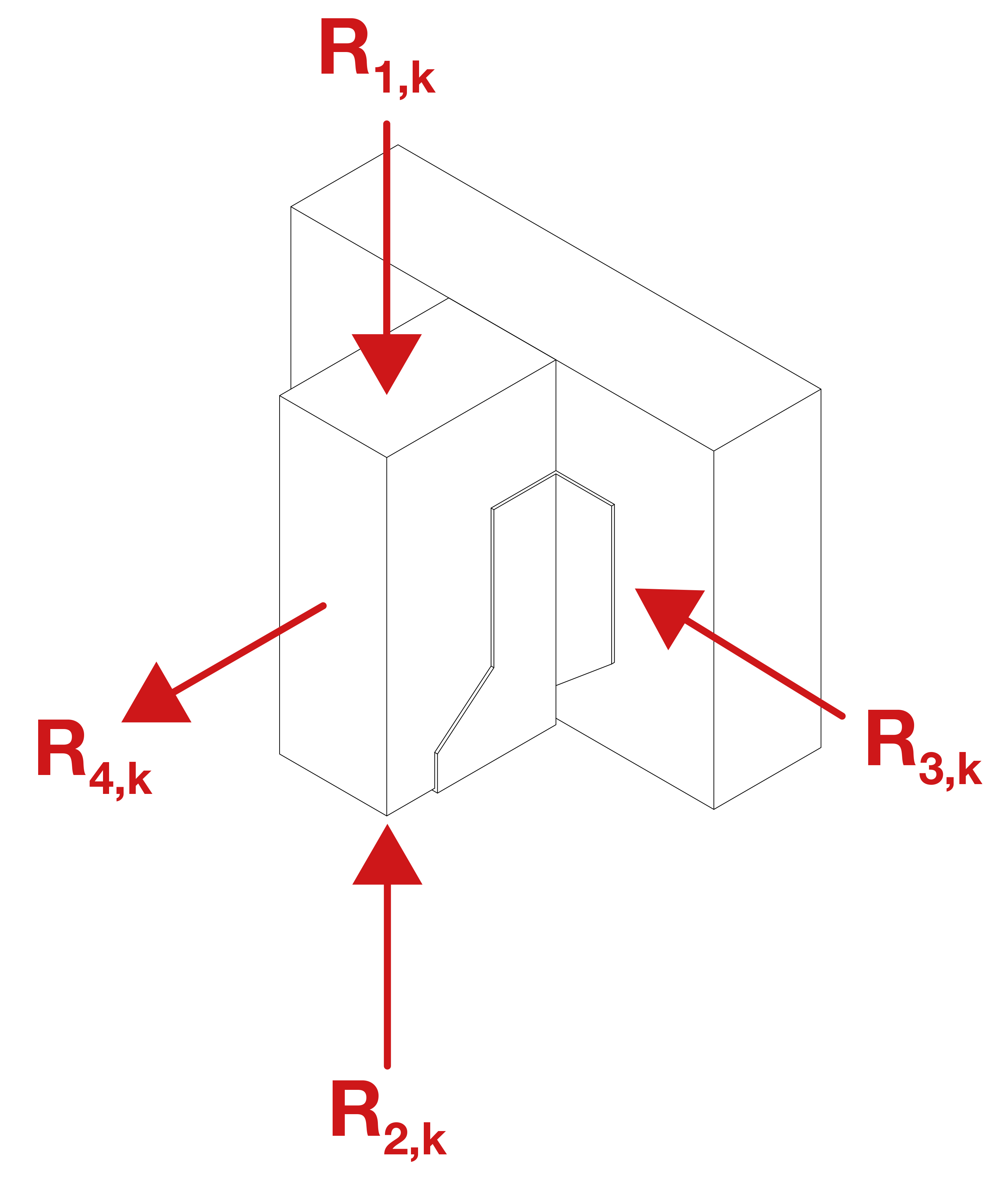

Los valores al levantamiento están calculados como: R_2,k= min (Vigueta + 2*Limatesa; Máx.)

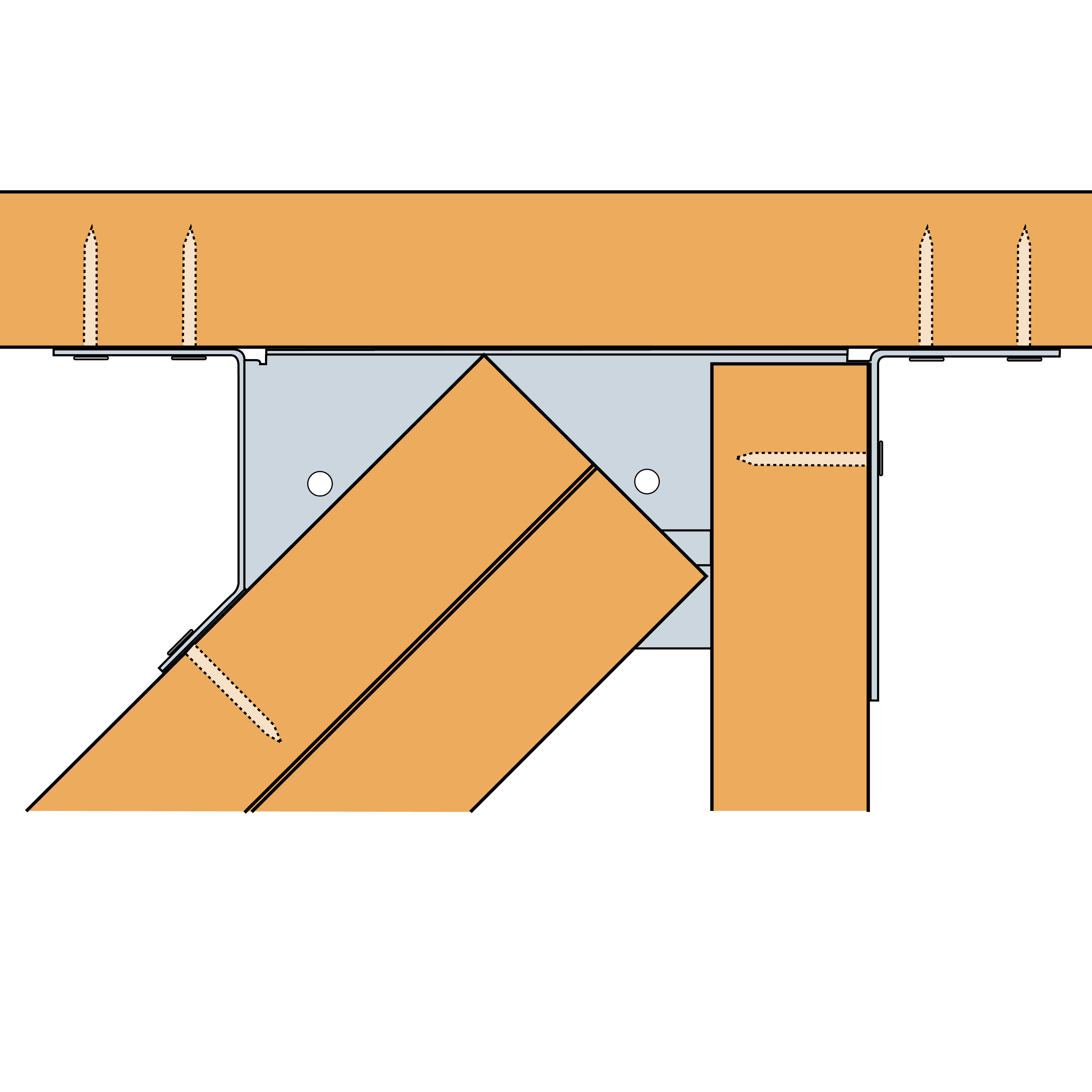

Los valores entre () son los valores que utilizar si la limatesa es duplicado.

La distribución de la carga es la siguiente:
25% en la vigueta, 75% en cada limatesa por ETC434 y ETC485R

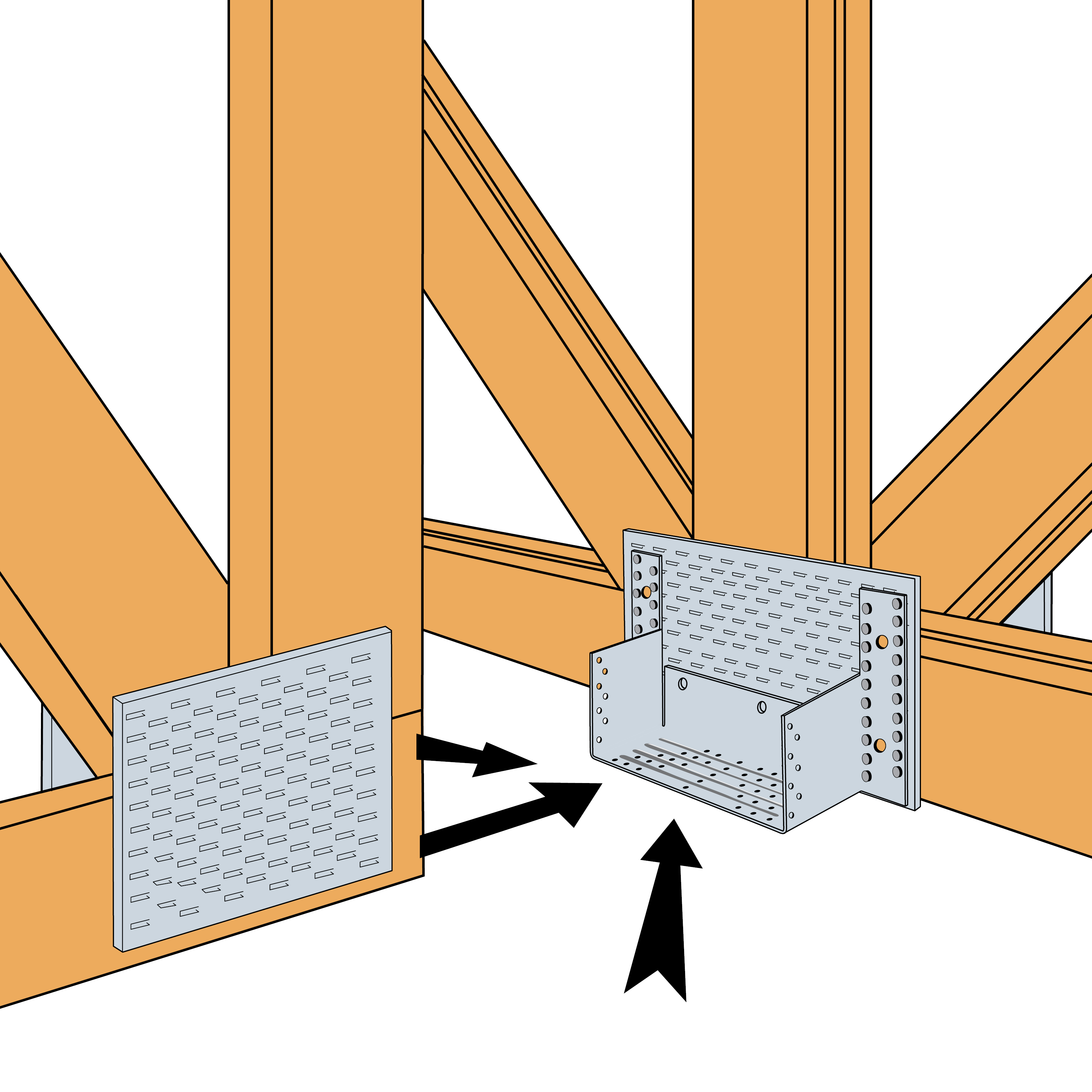

20% en la vigueta, 40% en cada limatesa por ETC502 y ETC835

Valores Característicos - Madera sobre madera - Soporte ≥ 197 mm

Modelo	Secciones de madera y fijaciones							Valores Característicos - Soporte ≥ 197 mm - Madera C24 [kN]
	Soporte	Vigueta			Limatesa			R_1,k			R_2.k
	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	Vigueta	Limatesa	Total	Vigueta	Limatesa	Máx.
ETC502	25	1	97	4	1	97	6	6.6	4.9	16.4	1.2	5.6	4.4

Los valores al levantamiento están calculados como: R_2,k= min (Limatesa + 2*Vigueta;Max).

La distribución de la carga es la siguiente :
40% en la vigueta, 30% en cada limatesa por ETC502

Valores Característicos - Madera sobre madera - Soporte ≥ 147 mm

Modelo	Secciones de madera y fijaciones							Valores Característicos - Soporte ≥ 147mm - Madera C24 [kN]
	Soporte	Vigueta			Limatesa			R_1,k			R_2.k
	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	Vigueta	Limatesa	Total	Vigueta	Limatesa	Máx.
ETC502	23	1	97	4	1	97	6	5.8	4.3	14.4	1.2	5.6	3.3

Los valores al levantamiento están calculados así: R_2,k= min (Vigueta + 2*Limatesa; Máx)

La distribución de la carga es la siguiente :
40% en la vigueta, 30% en cada limatesa por ETC502

Valores Característicos - Madera sobre madera - Soporte ≥ 97 mm

Modelo	Secciones de madera y fijaciones							Valores Característicos - Soporte ≥ 97 mm - Madera C24 [kN]
	Soporte	Vigueta			Limatesa			R_1,k			R_2.k
	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	N° de pliegos	Altura min.	CNA4,0x35	Vigueta	Limatesa	Total	Vigueta	Limatesa	Máx.
ETC434	19	1	147	6	1 (2)	147	6 (7)	5.3	4,7 (5,7)	5.5	5.3	4,7 (5,7)	3.3
ETC485R	20	1	97	11	2	97	10	-	-	-	5.9	5.7	3.8
ETC502	15	1	97	4	1	97	6	4.5	3.4	11.4	1.2	5.6	3.3
ETC835	26	1	147	5	2	147	28	-	-	-	1.8	5.8	7.7

*Siendo marcado CE.
Los valores descendantes están calculados así: R_1,k= min (Vigueta + 2*Limatesa; Total)
Los valores ascendantes están calculados así: R_2,k= min (Vigueta + 2*Limatesa; Max)

La distribución de la carga es la siguiente :
40% en la vigueta, 30% en cada limatesa por ETC502

Valores Característicos - Madera sobre madera - 1 modelo izquierda + 1 modelo derecha

Modelo	Secciones de madera y fijaciones							Valores Característicos - Soporte ≥ 197 mm - Madera C24 [kN] [kN]
	Soporte	Vigueta			Limatesa			R_1.k
	CNA4,0x35	N° de pliegos	Altura máx.	CNA4,0x35	N° de pliegos	Altura máx.	CNA4,0x35	Vigueta	Limatesa	Total
ETC434D	40	1	147	4	1	147	16	3.3	6.6	16.5
ETC434G	40	1	147	4	1	147	16	3.3	6.6	16.5

En este caso, la instalación se realiza con 1 ETC434G a la izquierda de la vigueta central y 1 ETC434D a la derecha de la vigueta central.

Valores Característicos - Madera sobre madera con tornillos SSH - Soporte ≥ 147 mm

Modelo	Secciones de madera y fijaciones							Valores Característicos - Soporte ≥ 147mm - Madera C24 [kN]
	Soporte	Vigueta			Limatesa			R_1,k			R_2,k
	SSH12,0x60	N° de pliegos	Altura mín.	CNA4,0x35	N° de pliegos	Altura mín.	CNA4,0x35	Vigueta	Limatesa	Total	Vigueta	Limatesa	Max.
ETC434	4	1	97	5	1	97	5	2.5	7.6	10.2	1.2	3.5	4.6
ETC502	6	1	97	4	1	97	12	3	6.1	15.1	1.3	2.5	6.3

La distribución de la carga es la siguiente :

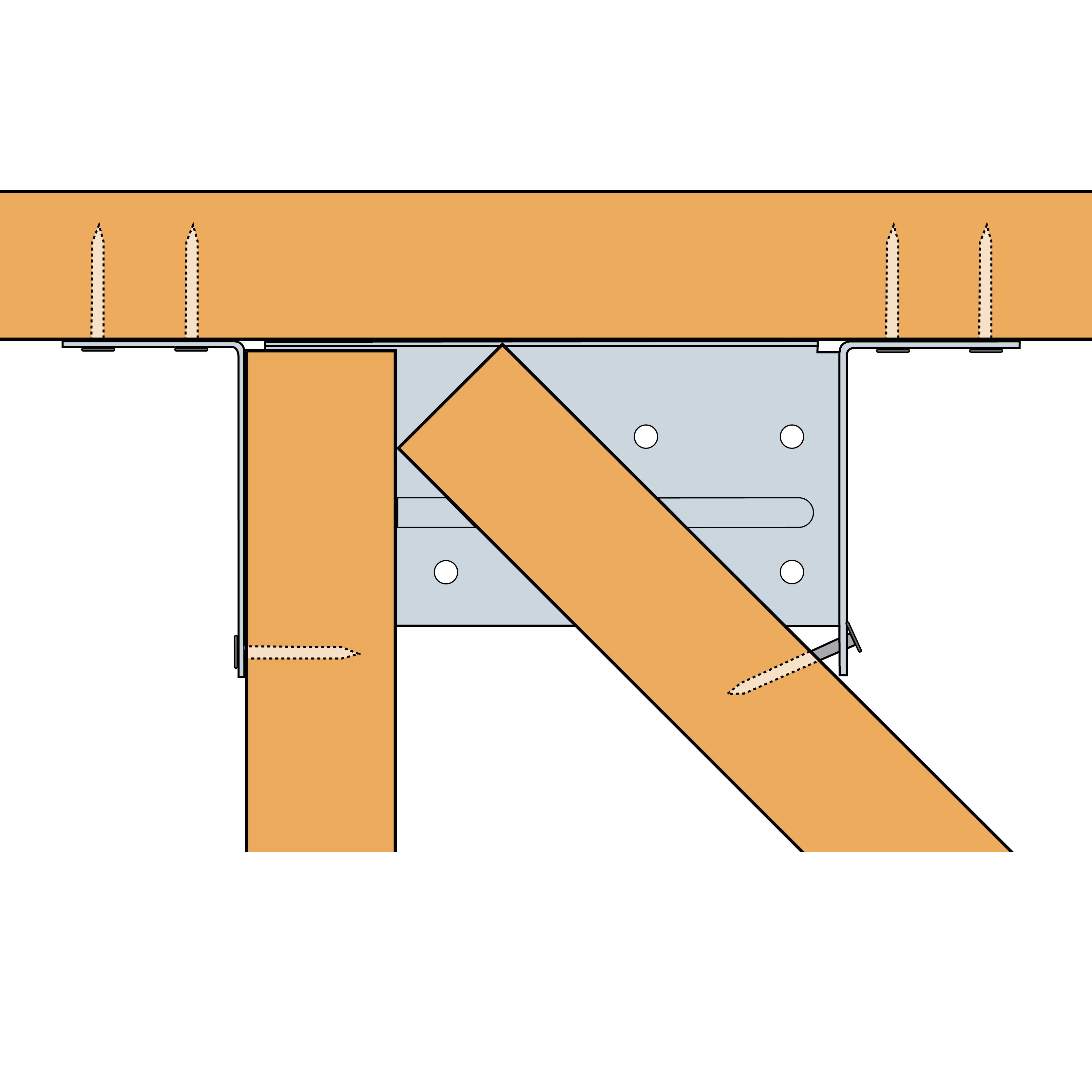

ETC434 - Configuración "1 limatesa simple + 1 vigueta"
- 25% en la vigueta y 75% en la limatesa

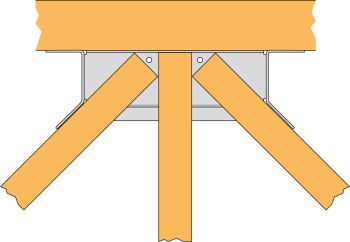

ETC502 - Configuración "2 limatesas simples + 1 vigueta"
- 20% en la vigueta y 40% en cada limatesa

Instalación

Montaje

Fijaciones sobre el elemento secundario :

Puntas anilladas CNA Ø4,0 x 35 mm

Fijaciones sobre el elemento principal :

Madera :

Puntas anilladas CNA Ø4,0 x 35 mm,
Tornillos SSH12,0x60.

Acero :

Pernos Ø 12 mm (el diámetro del perno no debe ser inferior en más de 2 mm al del agujero).

Hormigón :

Anclaje mecánico : pasador WA M12-104/5,
Anclaje químico : resina AT-HP + varilla rosca LMAS M12 x 150.

Instalación

Se deben utilizar todas las fijaciones especificadas para cada instalación. Los elementos compuestos por dos piezas deben unirse entre sí con el fin de que reaccionen como un único elemento (consulte el Eurocódigo 5).
