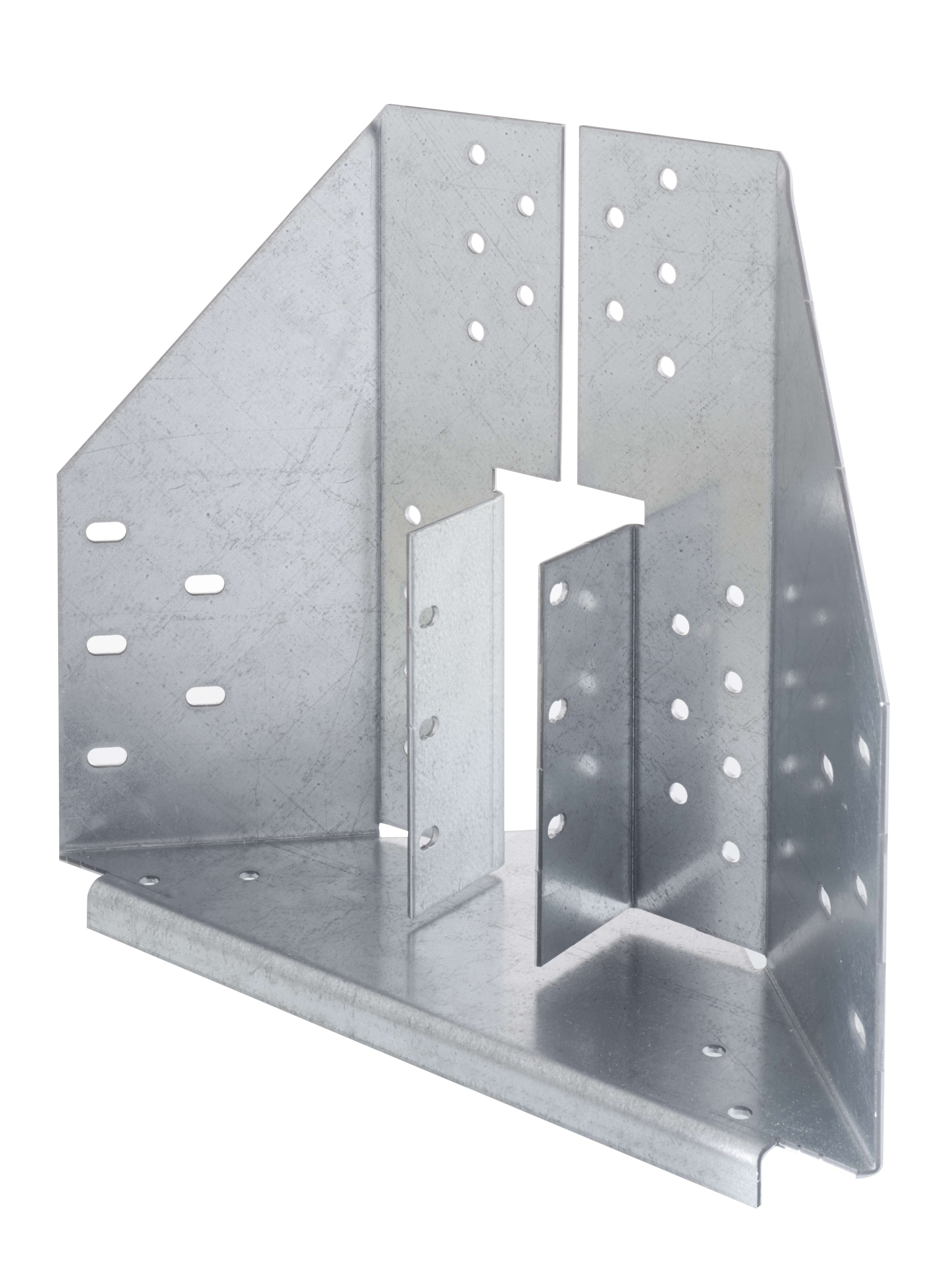

ETC392

Estribo para faldones

El ETC392 es el último producto desarrollado en la gama de los estribos para faldones. Permite realizar faldones mediante la unión de las semi-armaduras de la limatesa y el cabrio corto. Fue especialmente diseñado para la fijación sobre cercha industrial con soporte de 97 mm como mínimo.

Marcado CE
Marcado CE
DITE
DITE
Acero galvanizado Z275
Acero galvanizado Z275
Clase de servicio 2
Clase de servicio 2
EPD
EPD
Interior
Interior

Detalles de producto

Imagenes

ETC392 - Unión 2 limatesas simples + 1 cabrio corto

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 2 mm.

Ventajas

  • Capacidades descendante y ascendante altas,
  • Compatible con una cercha industrial con soporte de 97 mm.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, cerchas industriales, ...
  • Elemento secundario : madera maciza, cerchas industriales, ...

Campos de uso

  • Fijación de cerchas para la realización de faldones.

Datos técnicos

Dimensiones

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros soporteAgujeros vigaOtro
A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]RedondoFlancosBasePeso[kg]
Ø5Ø13Ø5Ø5x7.5Ø5
ETC392381956854102224-10641

El ETC392 está en proceso de marcado CE.

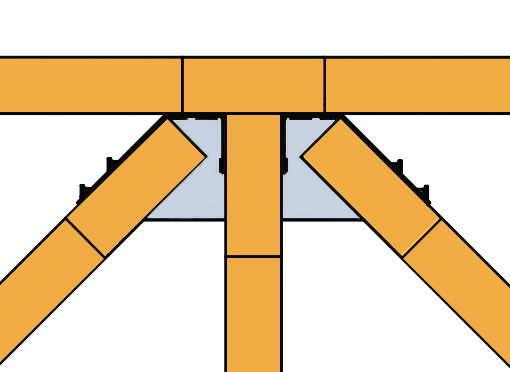

Valores Característicos - Madera sobre madera - Soporte ≥ 97 mm - 1 vigueta + 2 limatesas

Dimensiones

ReferenciaMultiple Hanger capacity
Valores Característicos - Madera sobre madera - Soporte ≥ 97mm - 1 vigueta + 2 limatesas
Secciones de madera y fijacionesValores Característicos - Soporte ≥ 97mm - Madera C24[kN]
SoporteLimatesaViguetaR₂,ₖR₁,ₖ
CNA4.0x35​N° de pliegosAltura mín.CNA4.0x35N° de pliegosAltura mín.CNA4.0x35ViguetaLimatesaMáx.ViguetaLimatesaTotal
ETC392261971419763.36.616.64.48.822

Los valores descendantes están calculados así: R1,k = min (Vigueta + 2*Limatesa; Max)
Los valores ascendantes están calculados así: R2,k = min (Vigueta + 2*Limatesa; Max)

La distribución de la carga es: 20% en la vigueta, 40% en cada limatesa.

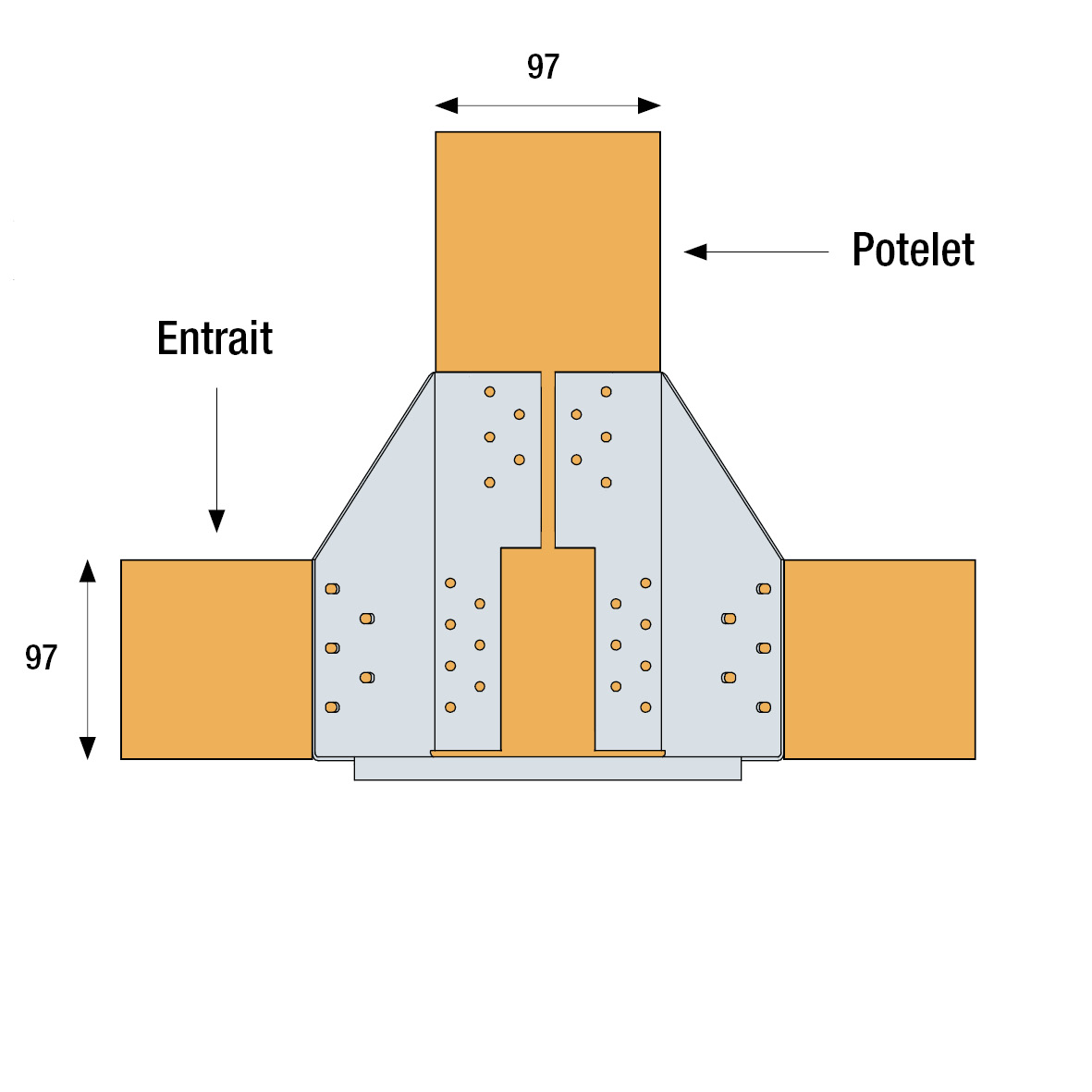

El uso de un ETC392 necesita la instalación de un elemento de madera vertical de una anchura de 97 mm como mínimo.
Las distancias entre puntas y las distancias al borde deben estar verificadas según las reglas del Eurocódigo 5, para el grupo de 10 puntas situadas en la parte alta del estribo, en función del espesor del soporte y de la dimensión del elemento vertical. El uso de un soporte de espesor 147 mm debe también estar comprobada.
Los elementos principales y secundarios deben estar verificados para los esfuerzos perpendiculares al hilo de la madera.

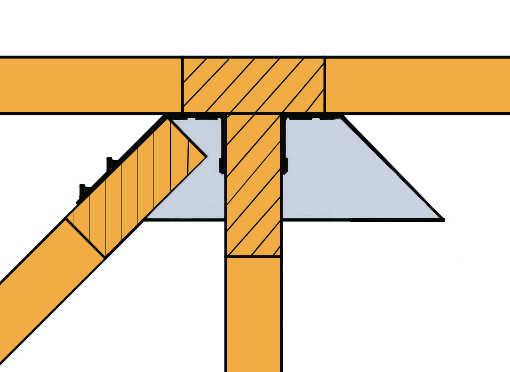

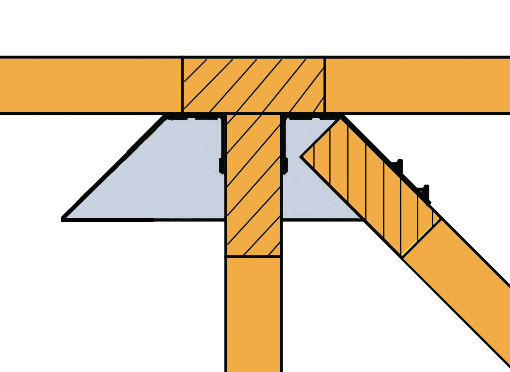

Valores Característicos - Madera sobre madera - Soporte ≥ 97 mm - 1 vigueta + 1 limatesa

Dimensiones

ReferenciaMultiple Hanger capacity
Valores Característicos - Madera sobre madera - Soporte ≥ 97mm - 1 vigueta + 1 limatesa
Secciones de madera y fijacionesValores Característicos - Soporte ≥ 97mm - Madera C24[kN]
LimatesaViguetaSoporteR₁,ₖR₂,ₖ
N° de pliegosAltura mín.CNA4.0x35N° de pliegosAltura mín.CNA4.0x35CNA4.0x35ViguetaLimatesaTotalViguetaLimatesaMáx.
ETC39219771976265.510.916.43.36.49.7

Los valores descendantes están calculados así: R1,k = min (Vigueta + Limatesa; Max)
Los valores ascendantes están calculados así: R2,k = min (Vigueta + Limatesa; Max)

La distribución de la carga es: 33% en la vigueta, 66% en la limatesa.

El uso de un ETC392 necesita la instalación de un elemento de madera vertical de una anchura de 97 mm como mínimo.
Las distancias entre puntas y las distancias al borde deben estar verificadas según las reglas del Eurocódigo 5, para el grupo de 10 puntas situadas en la parte alta del estribo, en función del espesor del soporte y de la dimensión del elemento vertical. El uso de un soporte de espesor 147 mm debe también estar comprobada.
Los elementos principales y secundarios deben estar verificados para los esfuerzos perpendiculares al hilo de la madera.

Valores Característicos - Madera sobre madera - Soporte ≥ 97 mm - 2 limatesas

Dimensiones

ReferenciaMultiple Hanger capacity
Valores Característicos Madera sobre madera - Soporte ≥ 97mm - 2 limatesas
Secciones de madera y fijacionesValores Característicos - Soporte ≥ 97mm - Madera C24[kN]
SoporteLimatesaR₁,ₖR₂,ₖ
CNA4.0x35​N° de pliegosAltura mín.CNA4.0x35ViguetaLimatesaTotalViguetaLimatesaMáx.
ETC392261971409.619.105.811.6

Los valores descendantes están calculados así: R1,k = min (Vigueta + 2*Limatesa; Max)
Los valores ascendantes están calculados así: R2,k = min (Vigueta + 2*Limatesa; Max)

La distribución de la carga es: 50% en cada limatesa

El uso de un ETC392 necesita la instalación de un elemento de madera vertical de una anchura de 97 mm como mínimo.
Las distancias entre puntas y las distancias al borde deben estar verificadas según las reglas del Eurocódigo 5, para el grupo de 10 puntas situadas en la parte alta del estribo, en función del espesor del soporte y de la dimensión del elemento vertical. El uso de un soporte de espesor 147 mm debe también estar comprobada.
Los elementos principales y secundarios deben estar verificados para los esfuerzos perpendiculares al hilo de la madera.

Instalación

Montaje

Fijaciones sobre el elemento secundario :

  • Puntas anilladas CNA Ø4,0 x 35 mm.

Fijaciones sobre el elemento principal :

Madera :

  • Puntas anilladas CNA Ø4,0 x 35 mm.

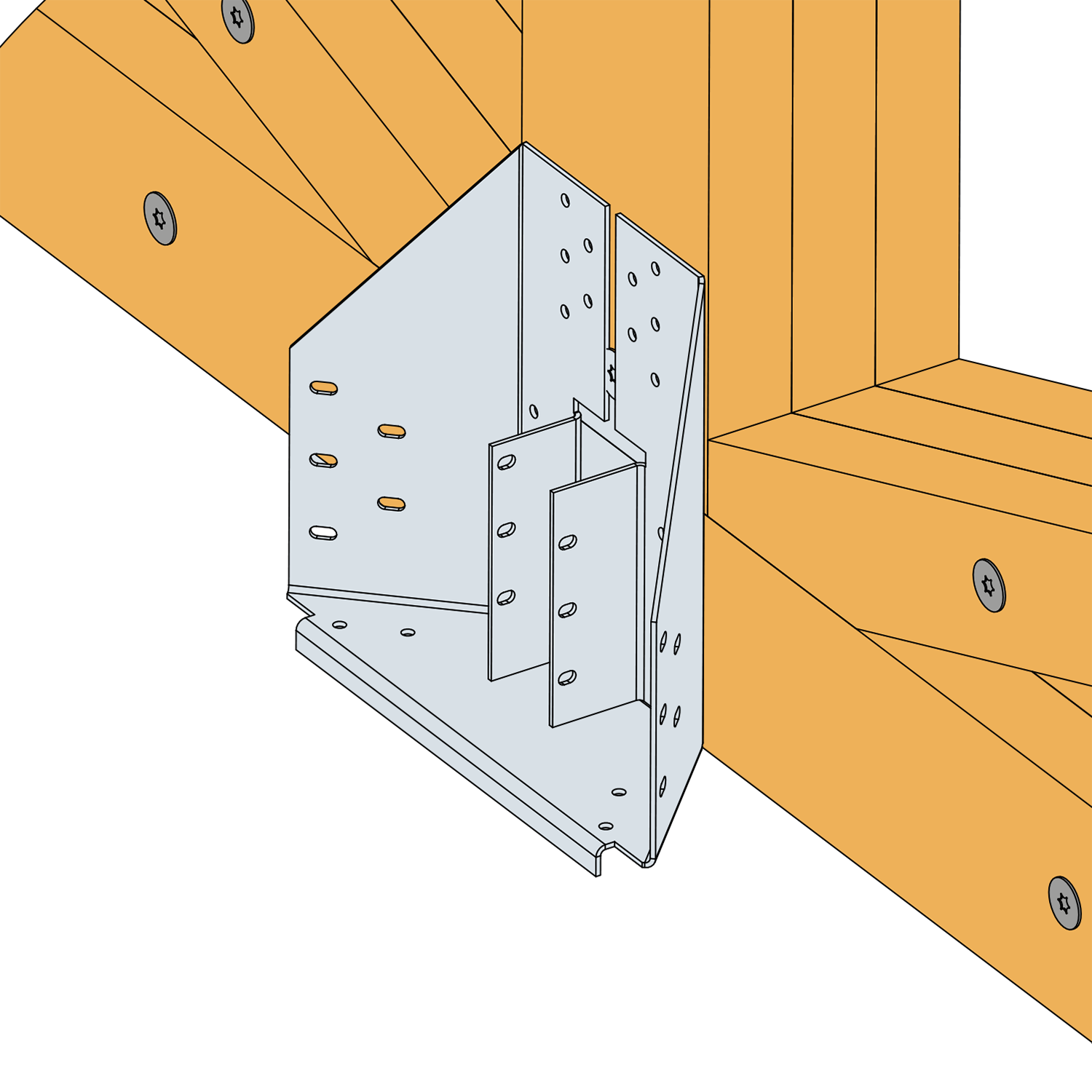

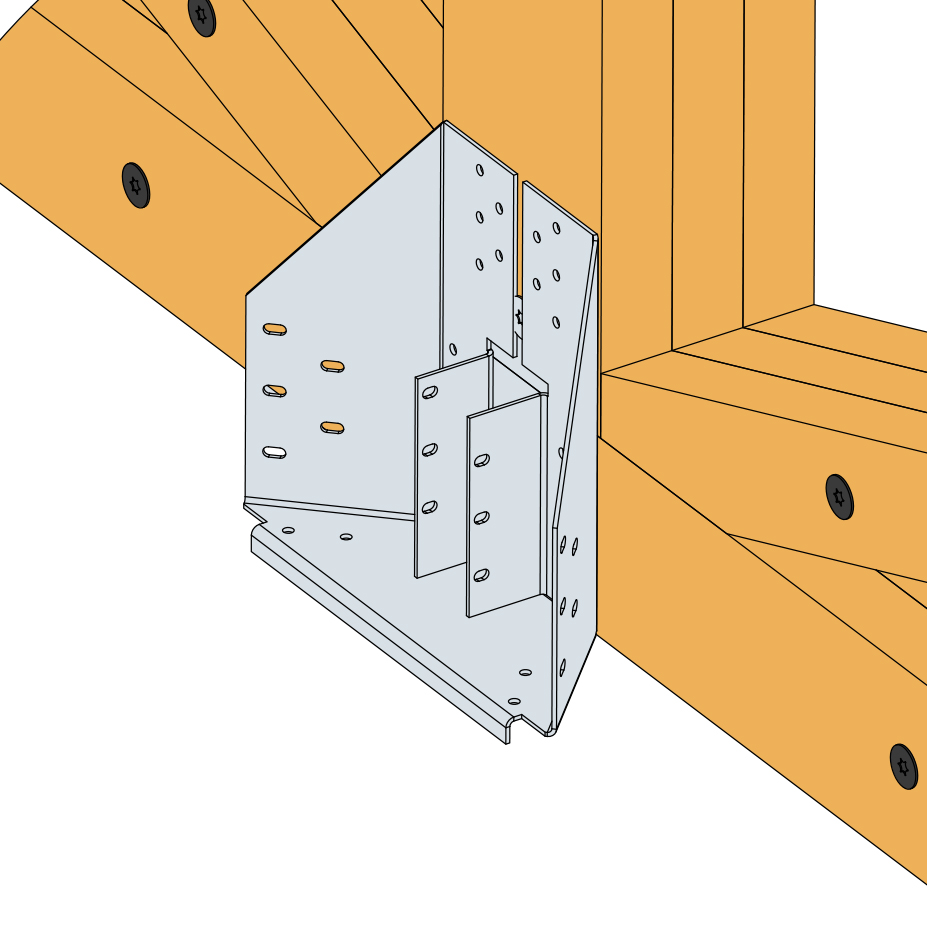

Instalación

  • El uso de un ETC392 necesita la instalación de un elemento de madera vertical de una anchura de 97 mm como mínimo,
  • Se deben utilizar todas las fijaciones especificadas en la tabla, según el orden más abajo :
  1. Fijar el estribo al soporte.
  2. Fijar la vigueta en el estribo.
  3. Fijar las limatesas en el estribo por las 4 puntas situadas en la parte inferior.
  4. Finalizar la fijación de las limatesas por las puntas laterales.
