Grapas de unión

Las grapas de unión se utilizan para asegurar semiarmaduras o diferentes tipos de uniones empernadas.

Marcado CE
Marcado CE
EPD
EPD
Clase de servicio 2
Clase de servicio 2
Interior
Interior
Acero galvanizado Z275
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 2,5 mm.

Ventajas

  • El taladro rasgado facilita su ajuste.

Aplicaciones

Soporte

  • Elemento principal : madera, acero, ...
  • Elemento secundario : madera maciza, madera laminada, madera compuesta o armaduras triangulares.

Campos de aplicación

  • Unión de semiarmaduras,
  • Uniones empernadas, ...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros[mm]Otro
A[mm]B[mm]Espesor[mm]PuntasBulonesOblongoSección mínima[mm²]
PL180/65/2.5651802.516 Ø51 Ø111 Ø11x34110
PL300/65/2.5653002.528 Ø53 Ø111 Ø11x34110

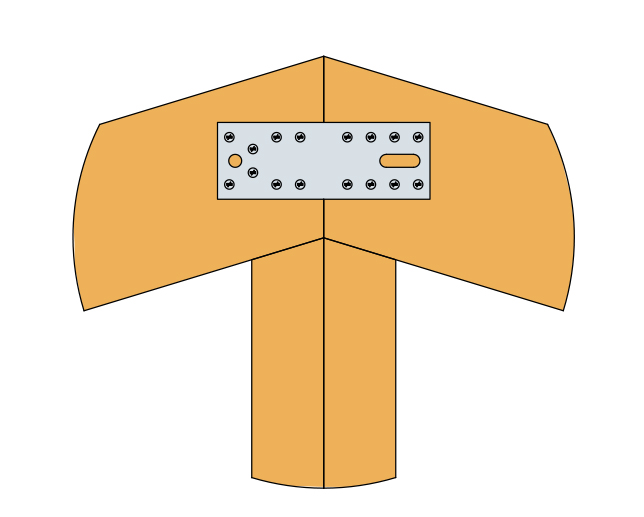

Instalación

Montaje

Fijaciones

  • Puntas anilladas CNAØ4.0 mm,
  • Pernos,
  • Tirafondos de Ø10 mm.

Certificación

Declaración de prestaciones (DoP)
