PSD/G
Grapas derechas y izquierdas para vigas
Las grapas derechas e izquierdas para vigas permiten unir dos piezas de madera superpuestas formando un ángulo de 90°.
Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones
Dimensiones y Valores característicos
| Modelo | Dimensiones [mm] | Agujeros | Nb. pointes par connecteur | Valores característicos [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | E1 | Esp. | Número | Diámetro | CNA4.0x35 | CNA4.0x50 | ||||
| R1,k(*) | R2,k(*) | R1,k(*) | R2,k(*) | ||||||||||
| PSD180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 3.9 | 9 | 4.9 |
| PSG180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 3.9 | 9 | 4.9 |
| PSD200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
| PSG200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
| PSD200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
| PSG200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
| PSD200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
| PSG200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
| PSD220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
| PSG220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
Nota: Para calcular la carga ascendente de un único anclaje, debe dividirse el valor de la tabla entre 2.
(*) F1 es la carga ascendente por par de anclajes
(*) F2 es la carga lateral por par de anclajes
Instalación
Montaje

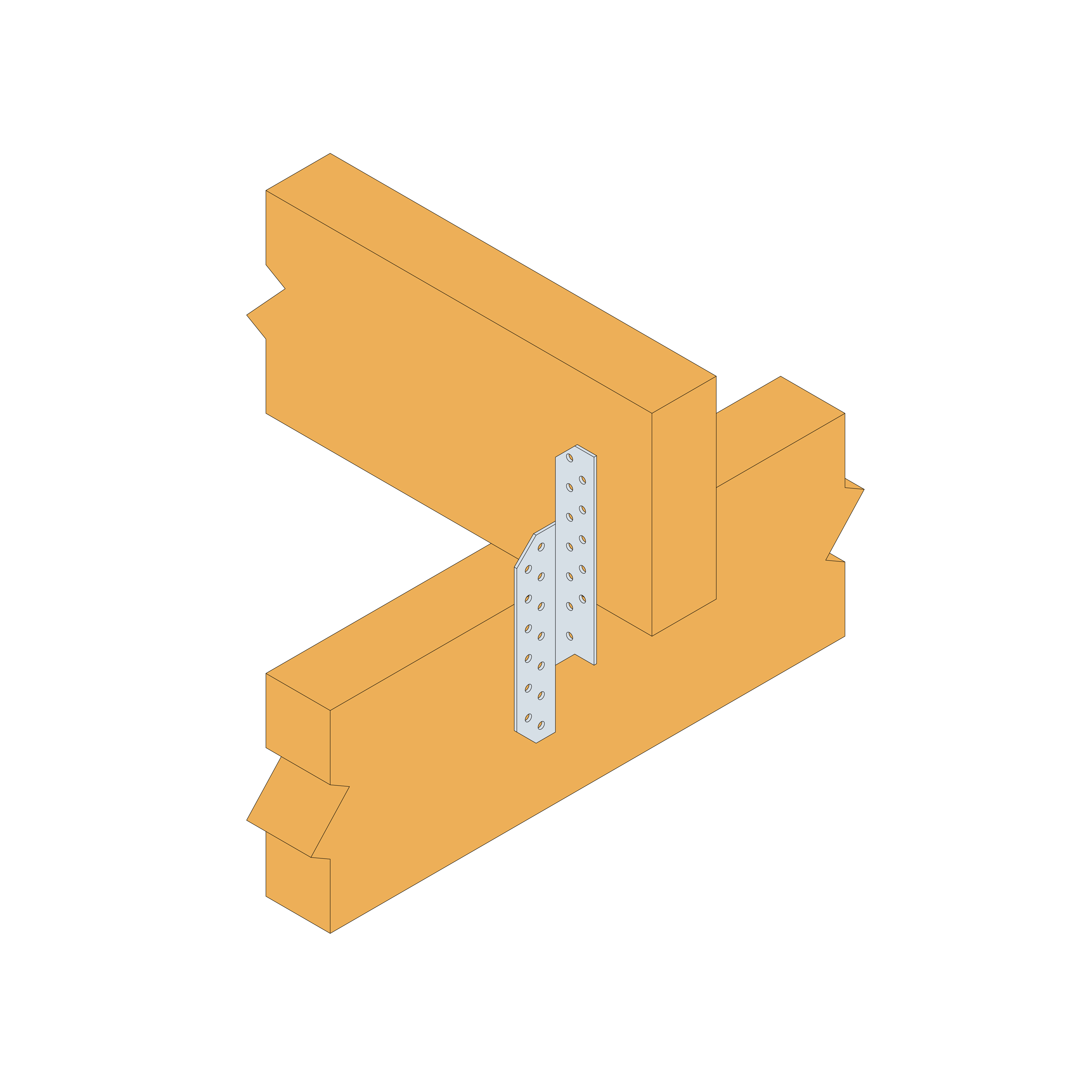

Fixation de pied de chevron avec plancher
