PSTD/G

Grapas trapezoidales para vigas

Las grapas derechas e izquierdas para vigas permiten unir dos piezas de madera superpuestas formando un ángulo de 90°.

Marcado CE
Marcado CE
DITE
DITE
Interior
Interior
Acero galvanizado Z275
Acero galvanizado Z275
EPD
EPD
Clase de servicio 2
Clase de servicio 2

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346.

Ventajas

  • Polivalencia de uso.

Aplicaciones

Soporte

  • Elemento principal : uniones entre dos elementos perpendiculares para cerchas,
  • Elemento secundario : madera maciza, madera laminada o madera y materiales perfilados compuestos.

Campos de aplicación

  • Fijación de elemento de madera cruzado a 90°.

Datos técnicos

Dimensiones y Valores característicos

Dimensiones

ReferenciaDimensiones del crampónValores Característicos - Madera sobre madera - Clavado parcial
Dimensiones y Valores Característicos[mm]Agujeros[mm]Valores característicos - Madera C24[kN]

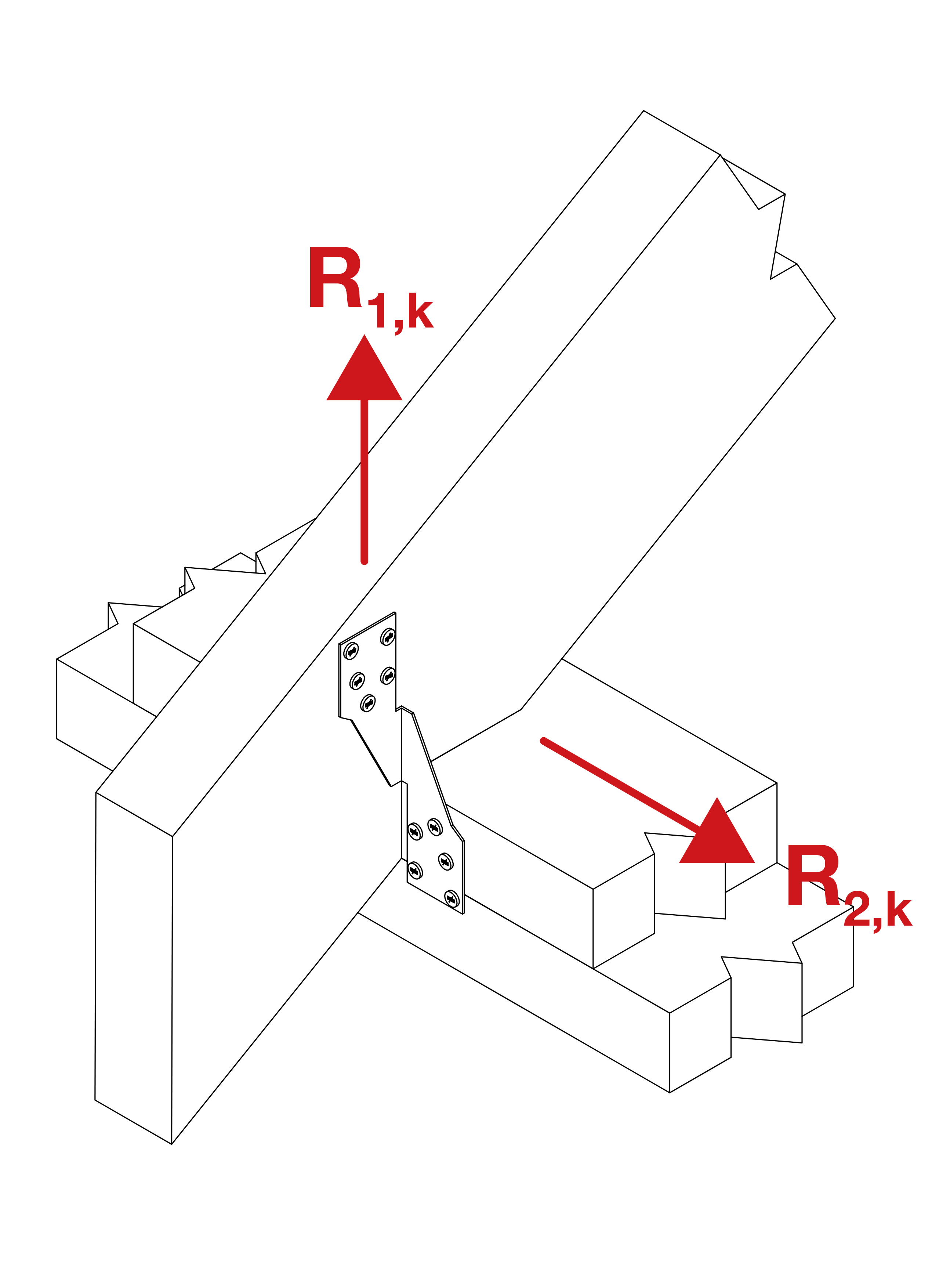

A[mm]B[mm] C[mm]E[mm]Esp.[mm]PuntasBulonesFijacionesR₁,ₖR₂,ₖ
NúmeroDiámetroNúmeroDiámetroCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
PSTD180/30/1.530180301541.522.0Ø52.0Ø11108.78.73.84.8
PSTG180/30/1.530180301541.522.0Ø52.0Ø11108.78.73.84.8

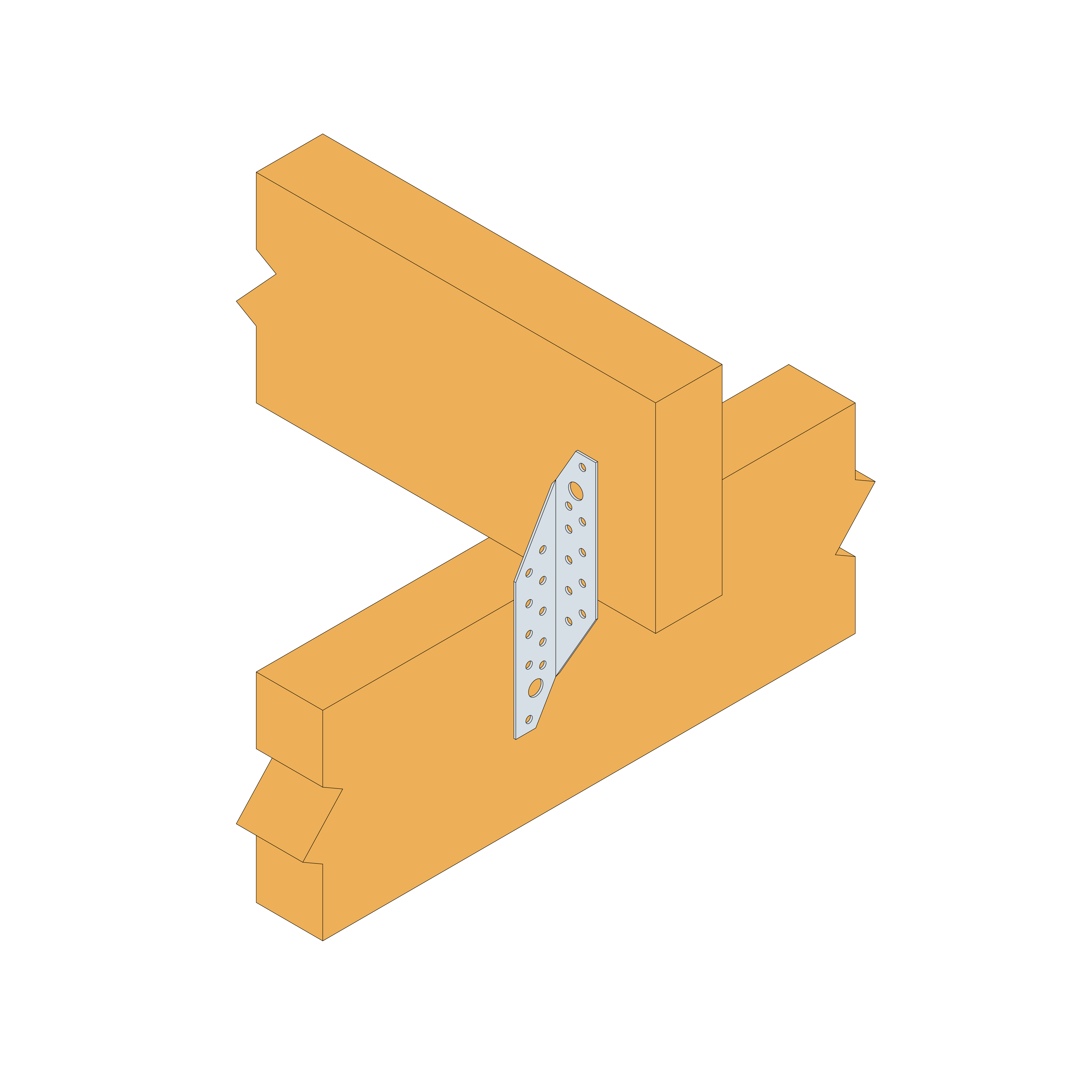

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA Ø4,0,
  • Tornillos autoperforantes.

Sobre hormigón :

  • Anclajes de Ø10 mm.

Certificación

Declaración de prestaciones (DoP)

Ver historial

Evaluación técnica europea (ETA)

Sin historial disponible

Declaraciones ambientales de productos (DAP)

Sin historial disponible
