Puntas y tornillos
Tornillos estructurales
GSCREW

Manual de instalación de tornillos

La plantilla GSCREW4560 permite la instalación de cualquier tipo de tornillo de un diámetro entre Ø8 y Ø12mm con un ángulo de 45° o 60°.

Ficha técnica
Clase de servicio 2
Interior
Acero galvanizado Z275
C_GSCREW_ProdPho_Pho_Prod_EU_EN_CN_STEP05_corrige R.png

Detalles de producto

Imagenes


Características

Materia

  • Acero S250GD según EN 10346,
  • Acabado ZM310 MBC U.

Ventajas

  • La plantilla sirve para las gamas de tornillos de rosca total o de sarking, ya que el ángulo de atornillado es principalmente de 45° o 60°. Sin embargo, puede utilizarse para cualquier tipo de tornillo de más de 100 mm para una configuración a 45° y de más de 140 mm para una configuración a 60°.
  • Esta plantilla permite colocar fácilmente los tornillos en el ángulo requerido y garantizar así la resistencia a la carga como se espera.

  • La plantilla está disponible en 2 versiones:

    - Para diestros (destornillador de mano derecha y plantilla de mano izquierda) Código del artículo = GSCREW4560-R
    - Para zurdos (destornillador de mano izquierda y plantilla de mano derecha) Código del artículo = GSCREW4560-L

  • Tamaños de tornillos compatibles :

     Longitud mínima del tornillo
    Ángulo alfa(Ø8 Ø10 y Ø12)Gama SSH Ø12 "anillo de elevación"
    45°100 mm120 mm
    60°140 mm160 mm



Aplicaciones

Campos de aplicación

  • Montaje de viguetas a vigas con tornillos cruzados (tornillos a 45°)
  • Instalación de listones sobre aislamiento en el tejado - Sarking (tornillos a 60°)
  • Montaje de paneles CLT (suelo - suelo) (tornillos a 45°)

Soporte

Madera

Datos técnicos

Dimensiones


Dimensiones

Modelo Dimensiones [mm]
A B C Espesor
GSCREW4560-R170120653
GSCREW4560-L170120653

Instalación

Montaje

Instalación

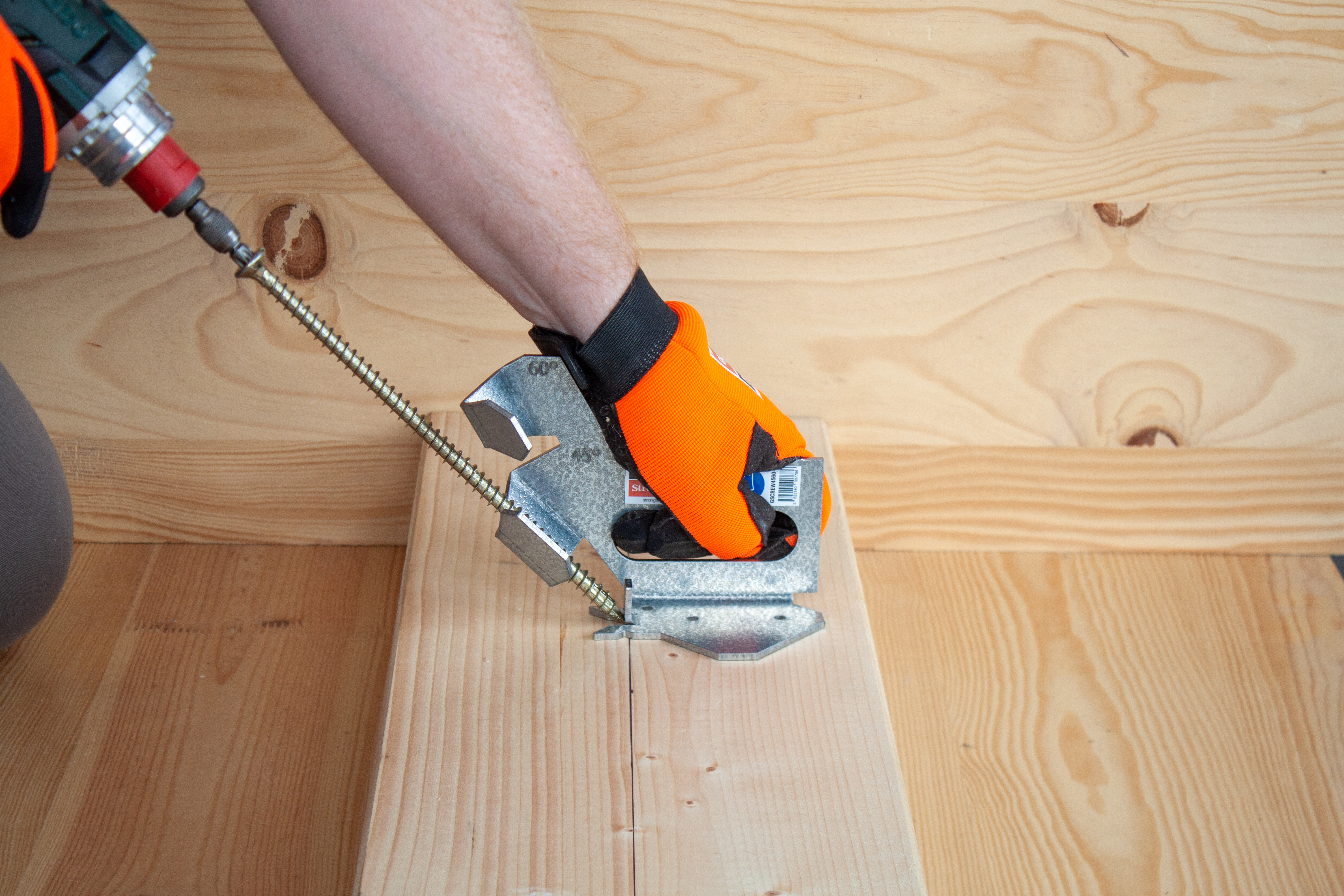

  1. Pinche el tornillo en el lugar deseado del soporte con la mano para limitar el deslizamiento al atornillar.
  2. Posicionar la plantilla en el elemento a fijar. La plantilla tiene varias marcas geométricas que permiten posicionarla correctamente en relación con el soporte (tornillo 45° izquierdo, tornillo 45° derecho, tornillo 90°).
  3. Opcional: La plantilla puede fijarse al soporte con tornillos de Ø5 para estabilizarla antes de insertar los tornillos de Ø8 a Ø12.
  4. Coloque el tornillo en la plantilla según el ángulo deseado de 45° o 60°.
  5. Inserte el tornillo con un destornillador, presionándolo contra el tope al nivel de la punta del tornillo y presionando el cuerpo contra la canaleta para obtener el ángulo más preciso posible.

sst.name.gallery.instructions

f-es-gscrew.pdf
f-eng-gscrew-2.pdf
