ESCRFT

Tornillo estructural con cabeza cilíndrica totalmente roscado

El tornillo estructural Solid-Drive® con cabeza cilíndrica totalmente roscado ESCRFT es ideal para estructuras de madera y armazones. Este modelo se utiliza para una amplia gama de aplicaciones en la construcción de madera profesional.

Marcado CE
DITE
Clase de servicio 2
Acero cincado amarillo
Interior
Solid Wood

Detalles de producto

Imagenes

Características

Materia

  • Acero cincado blanco,
  • Acabado electrocincado según NF EN ISO 2081.

Ventajas

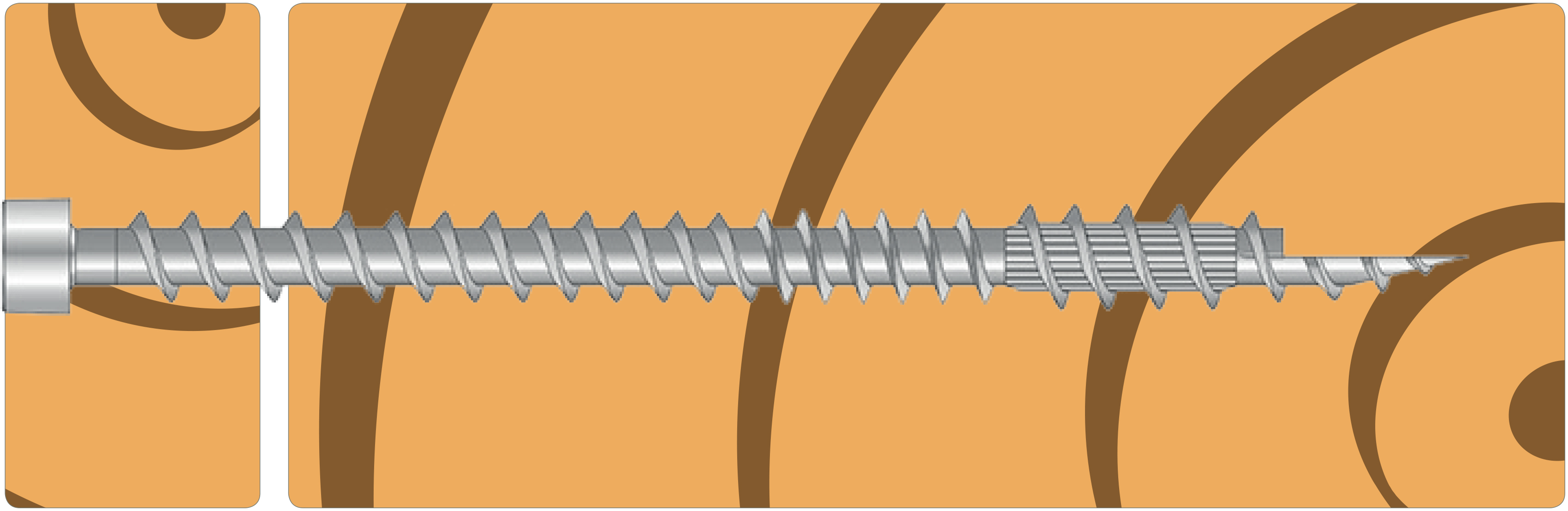

  • Cabeza cilíndrica : reduce el estallido de la madera y hace que la fijación sea invisible en la madera,
  • Rosca total : aumenta los valores de resistencia al arranque y a la compresión para garantizarle una máxima carga,
  • Semi-punta : disminuye la distancia al borde y el efecto de rotura es minimizado. Disminución del par de apriete un 50 %. No es necesario hacer una perforación previa. El tornillo entra en posición oblicua,
  • Cabeza Tx : mejora la posición del tornillo durante la instalación y reduce el riesgo de desgastar la punta,
  • La perforación previa no es necesaria,
  • Utilice la plantilla de atornillado GSCREW para instalar sus tornillos en el ángulo correcto.

Aplicaciones

Soporte

  • Madera maciza,
  • Madera laminada,
  • Paneles de madera.

Campos de aplicación

  • Uniones madera-madera, refuerzos, madera laminada, CLT, paneles de madera,
  • Ideal para aplicaciones de pares cruzados.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo DB nr. NOBB nr. Dimensiones de las fijaciones [mm] Punta
d l dh d1 lg
ESCRFT10.0X450--1045013.46.1426T-50
ESCRFT10.0X500--50013.46.1476T-50
ESCRFT10.0X600--60013.46.1576T-50
ESCRFT10.0X800--80013.46.1776T-50
ESCRFT10.0X1000--100013.46.1976T-50

Valores Característicos

Modelo Momento de flujo plástico característico [Nm] Parametro de resistencia característica al arranque  [N/mm²] Resistencia Característica en tracción - ftens,k [kN] Parametro de resistencia característica a la travesía de la cabeza  [Nm]
ESCRFT1036.712.54055

Instalación

Montaje

Distancias mínimas - Tornillos sometidos a cizalladura

Modelo Distancias mínimas para los tornillos sometidos a cizalladura [mm]
Ángulo entre el eje del esfuerzo y la veta = 0º Ángulo entre el eje del esfuerzo y la veta = 90º
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
ESCRFT10504080403030404080704030

a1 y a2 se pueden multiplicar por 0,85 para una unión panel/madera y por 0,7 para una unión acero/madera.

Distancias mínimas - Tornillos sometidos a cargas axiales

Modelo Distancias mínimas para los tornillos sometidos a cargas axiales [mm]
a1 a2 a3.c a4.c
ESCRFT1050505040

Abacus

Resistencias características - Madera / Madera

Modelo Resistencias características - Madera / Madera C24
Axial Cizalladura paralela a la veta en función de t1 [Rv.0.k] [kN] Cizalladura perpendicular a la veta en función de t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
ESCRFT10.0X45022524.25-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X50025027.38-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X60030033.63-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X80040040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X100050040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18

Estas resistencias son válidas para:

  • Una madera bajo la cabeza con un grosor inferior o igual al valor t1 mostrado en la columna adyacente.
  • Un tornillo cuyo eje está situado entre 45 y 90º respecto a la veta de la madera en el caso de los ESCR(XXX), y a 90º respecto a la veta de la madera para el resto de tornillos.

Para los tornillos de fijación (rosca parcial), la dimensión t1 corresponde al grosor máximo para que la rosca quede completamente introducida en la madera por el lado de la punta, lo que garantiza un ajuste óptimo durante la colocación.
Las resistencias a cizalladura corresponden a varios grosores de madera bajo la cabeza t1 y para las siguientes configuraciones:

  • Eje del esfuerzo a 0º respecto a la veta de las dos maderas Rv.0°.k
  • Eje del esfuerzo a 90º respecto a la veta de las dos maderas Rv.90°.k

Estas resistencias son válidas para madera con clase mecánica C24 o superior.
La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validado.
Para los tornillos de rosca parcial, las resistencias se muestran únicamente para las configuraciones en las que la rosca no sobrepasa más de 5 mm en el elemento de madera bajo la cabeza para garantizar un ajuste óptimo.
La cláusula (2) de la parte 8.3.1.2 de la EN1995-1-1:204+A2:2014 sobre la profundidad de penetración se ignora en este cálculo.

Resistencias características - Par de tornillos cruzados

Modelo Resistencias características - Par de tornillos cruzados
Elemento principal Elemento secundario Distancia de inserción Valores característicos (extracción/deformación) Rv,k,pair = min(Rw,k,pair ; Rbuck,k,pair) [kN]
hj min [mm] 1 par 2 pares m [mm] mi [mm] 1 par 2 pares
bj min [mm] bj min 2 [mm] Rw.k.pair [kN] Rbuck.k.pair [kN] Rw.k.pair [kN] Rbuck.k.pair [kN]
ESCRFT10.0X45017033110515516416934.2917.14 + 19.62 /kmod6431.99 + 36.62 /kmod
ESCRFT10.0X50018736610515518118638.7119.35 + 19.62 /kmod72.236.12 + 36.62 /kmod
ESCRFT10.0X60022343710515521722247.5523.77 + 19.62 /kmod88.744.36 + 36.62 /kmod
ESCRFT10.0X80029357810515528729256.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod
ESCRFT10.0X100036471910515535836356.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)

eta-13-0796.pdf (4.21 MB)

Descarga

  • Solid-Drive - Fijaciones para uniones estructurales en madera

    Solid-Drive - Fijaciones para uniones estructurales en madera

    Las fijaciones Solid-Drive facilitan el trabajo de ingenieros e instaladores. Su diseño de altas prestaciones mejora los valores de aplicación de cargas, al tiempo que disminuye el tiempo de instalación y, por lo tanto, reduce los costes de mano obra y de materiales.
