Conectores
Soportes de suspensión
MF

Minisujeción para correas

La minisujeción para correas resulta idónea para la construcción de suelos ligeros, falsos techos, estructuras verticales y terrazas.

Ficha técnica
Marcado CE
Marcado CE
DITE
DITE
Alas exteriores
Alas exteriores
Acero galvanizado Z275
Acero galvanizado Z275
EPD
EPD
Clase de servicio 2
Clase de servicio 2
Interior
Interior

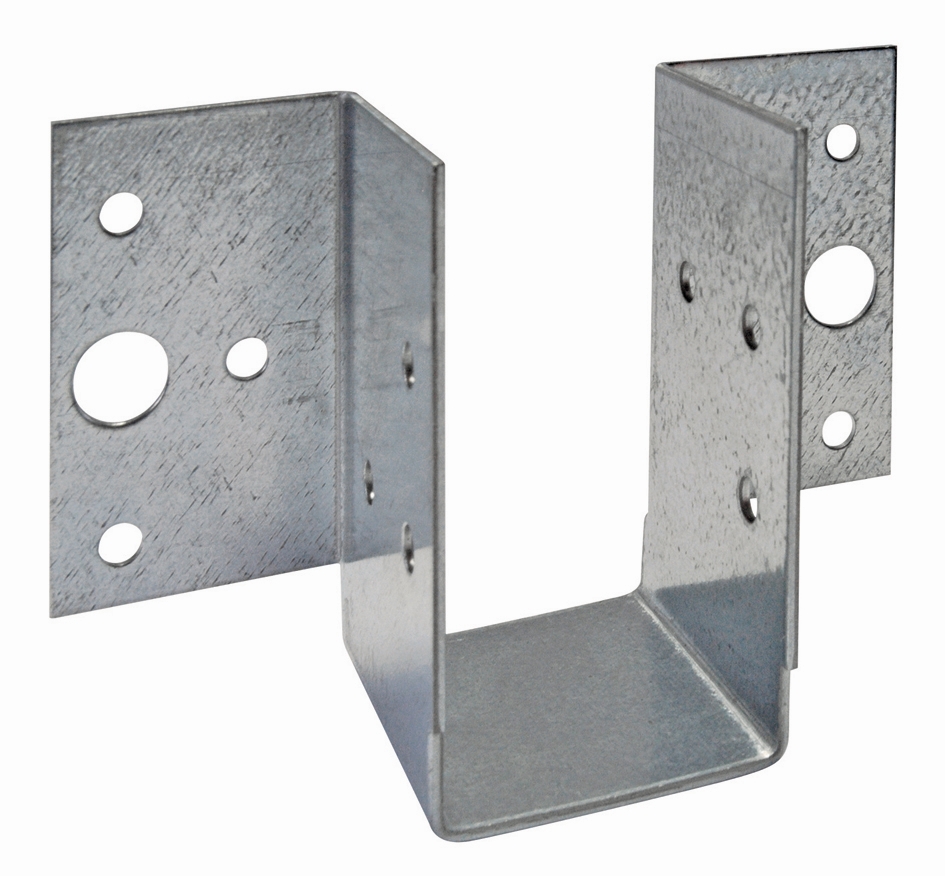

MF - vers droite.JPG

Detalles de producto

Imagenes


Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 mm.

Ventajas

  • Dimensiones reducidas,
  • Adaptado a la sección pequeña,
  • Anchuras a elegir según los intervalos indicados.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta o laminada,
  • Elemento secundario : madera maciza, madera compuesta o laminada.

Campos de aplicación

  • Viguetas,
  • Correas,
  • Falsos techos,
  • Suelos,
  • Terrazas,
  • Graneros,
  • Estantes de garaje, …

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Dimensiones y Valores Característicos
ReferenciaDimensiones del crampón
Sección de la madera[mm]Dimensiones y Valores Característicos[mm]Agujeros soporteAgujeros vigaOtro
AlturaAnchuraA[mm]B[mm]C[mm]D[mm]F[mm]Esp.[mm]RedondoRedondo Peso[kg]
Mín.[mm]Máx.[mm]Mín.[mm]Máx.[mm]Ø5[mm]Ø11[mm]Ø5[mm]
MF165/38/1.5649536383863.5453546.51.56260.13
MF180/38/1.57110736383871453546.51.56260.14
MF200/38/1.58112236383881453546.51.58260.16
MF165/50/1.5588648505057.5453546.51.56260.13
MF180/50/1.5659848505065453546.51.56260.14
MF200/50/1.57511348505075453546.51.58260.16
MF180/60/1.5609058606060453546.51.56260.14
MF200/60/1.57010558606070453546.51.58260.16

Valores característicos - Viga sobre viga - Clavado total

Dimensiones

Valores característicos - Viga sobre viga - Clavado total
Valores característicos - Viga sobre viga - Clavado total
ReferenciaCapacidad del soporte
Valores Característicos - Madera sobre madera - Clavado total
FijacionesValores característicos - Madera C24[kN]
SoporteViga segundariaR₁,ₖR2,k
CdadCdadCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
MF165/38/1.56.065.3-3.7-
MF180/38/1.56.065.3-3.7-
MF200/38/1.58.066.9-3.7-
MF165/50/1.56.064.6-3.7-
MF180/50/1.56.064.6-3.7-
MF200/50/1.58.066.3-3.7-
MF180/60/1.56.0646.23.74.9
MF200/60/1.58.065.78.63.74.9

Combined load:

\left(\frac{F_{1,d}} {R_{1,d}}\right)^2+\left(\frac{F_{2,d}} {R_{2,d}}\right)^2\le1

Instalación

Montaje

Fijaciones

Sobre el elemento secundario :

  • Puntas anilladas CNA Ø 4.0x35 o CNA Ø 4.0x50 mm,
  • Tornillos CSA Ø5,0x35 o CSA Ø5,0x40mm.

Sobre el elemento principal :
Elemento de soporte madera :

  • Puntas anilladas CNA Ø 4.0x 35 o CNA Ø 4.0x50 mm,
  • Tornillos CSA Ø5,0x35 o CSA Ø5,0x40mm.

Elemento de soporte de hormigón :

  • Anclaje mecánico : FM 753 EVO M10x78/5,
  • Anclaje químico : varilla LMAS M10-120/25 con resina AT-HP.

Elemento de soporte de metal :

  • Pernos Ø 10 mm.

Instalación

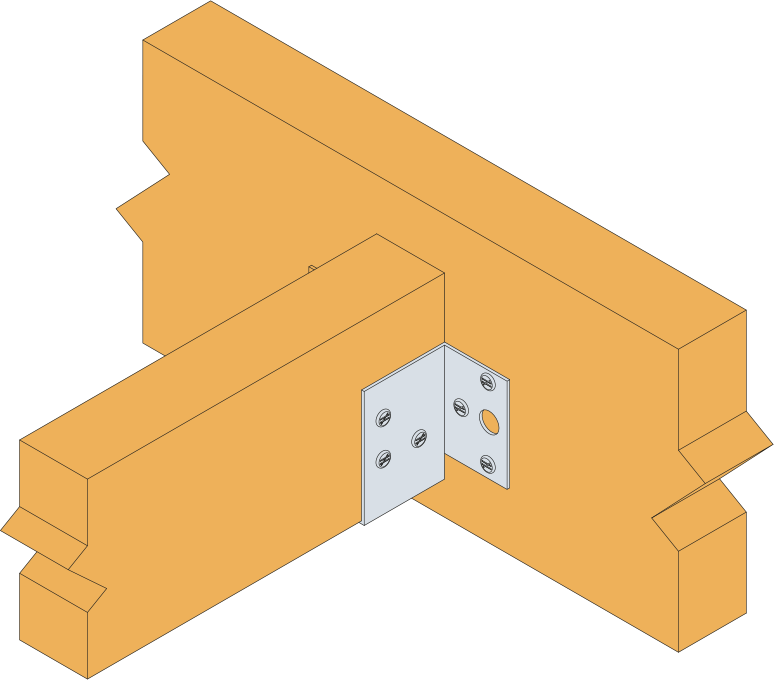

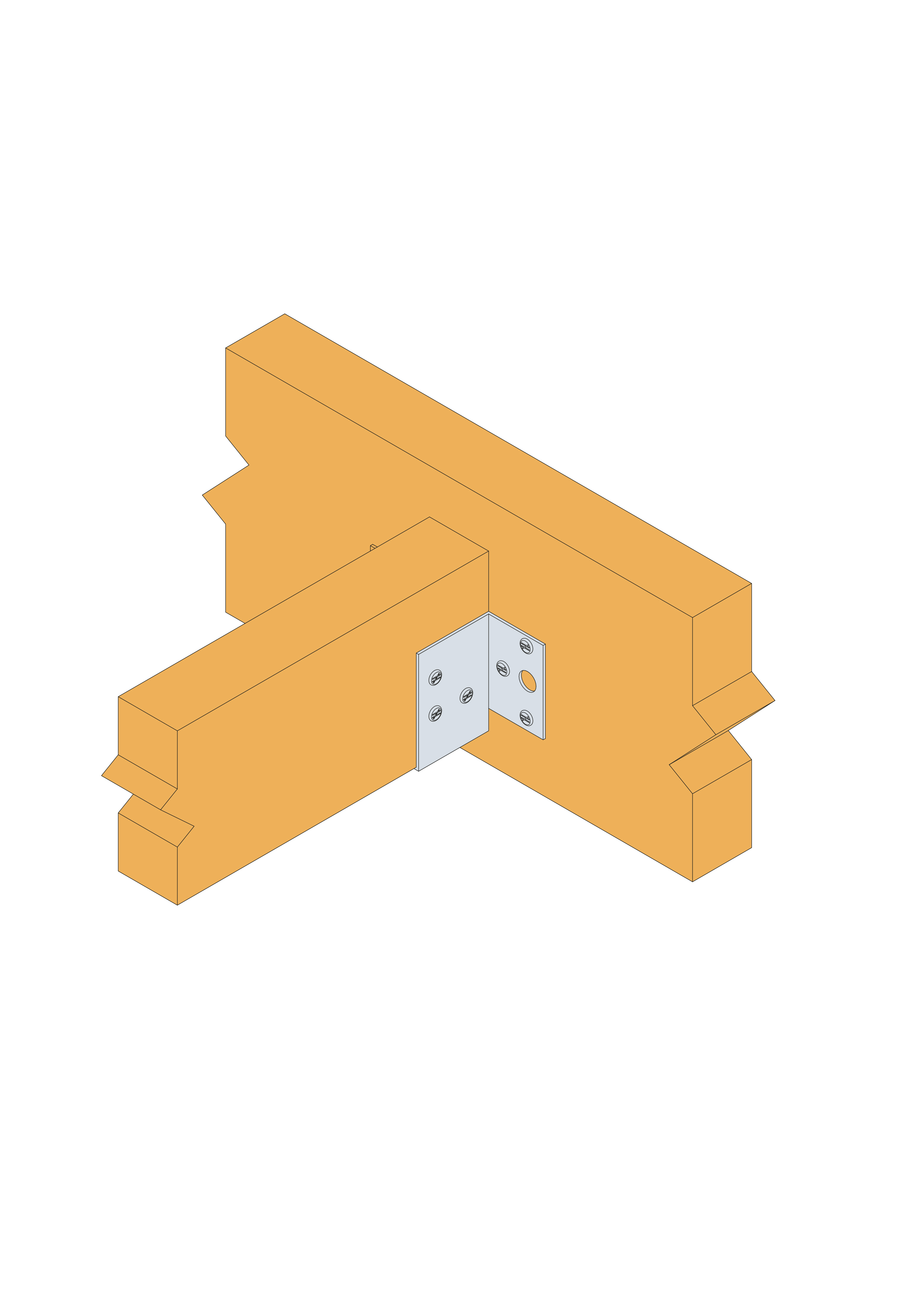

Sobre madera :

  1. Trace la situación de la viga principal sobre el elemento principal.
  2. Oriente el estribo y prefije las alas a cada lado.
  3. Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
  4. Finalice la fijación en cada lado.
  5. Oriente la viga principal en el estribo.
  6. Fije la viga principal al estribo.
  7. Existen dos tipos de clavado sobre madera, total o parcial.

Certificación

Declaración de prestaciones (DoP)

es-dop-e06-0270-07-s.pdf
Ver historial
es-dop-e06-0270-issue-6.pdf
es-dop-e06-0270-issue-5.pdf
es-dop-e06-0270-issue-4.pdf
e399ec62d64b6977a7f28b786789d354396a74d1-pdf.pdf
9be2b765fedcb225b18dcaf79757c82f3fadbe8f.pdf
5ff4739abb317a397d6dbadc7863fcc6d04e718c.pdf

Evaluación técnica europea (ETA)

eta-060270-sst-rev-9-2024.pdf
Sin historial disponible

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors
Sin historial disponible
