CMR

Pie de pilar

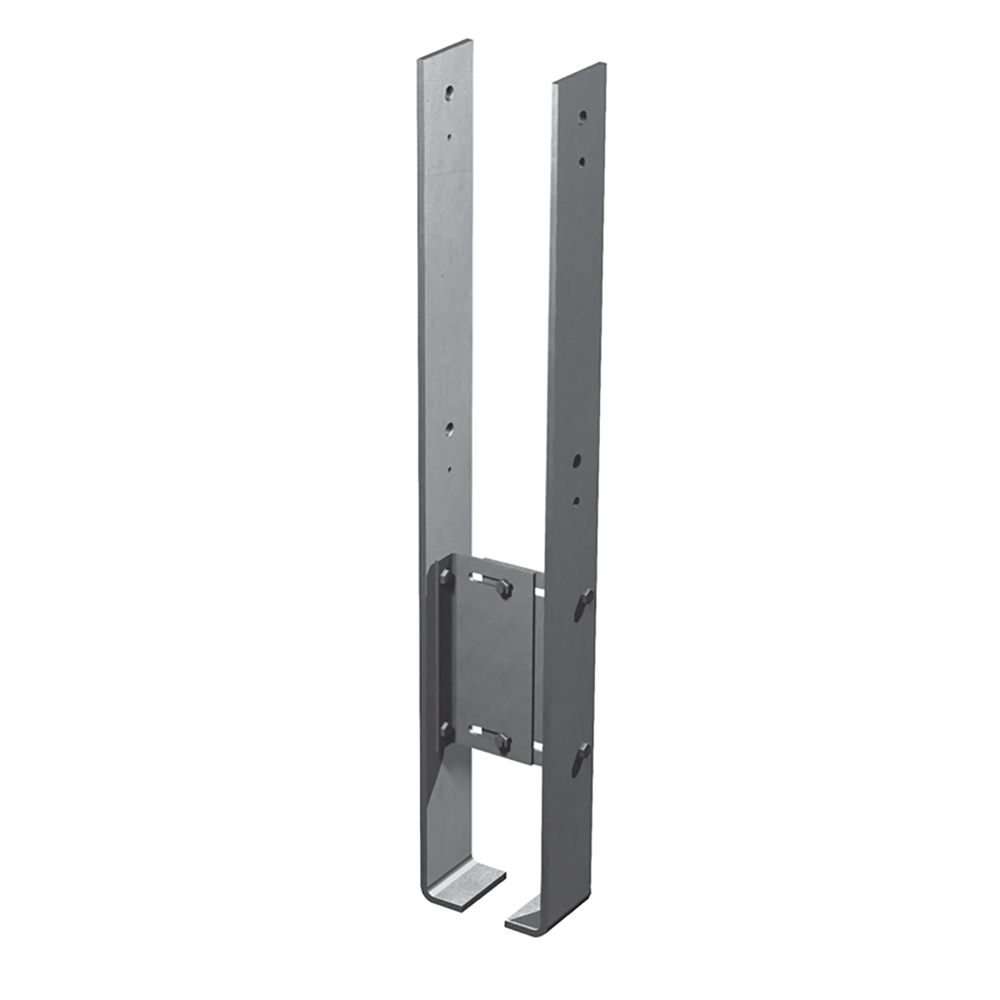

Los pies de pilar CMR están constituidos por dos piezas de acero galvanizado que permiten utilizarlos en el exterior. Se trata de un pie de pilar ajustable en anchura para pilares de 120 a 160 mm.

Marcado CE
DITE
Clase de servicio 3
Acero galvanizado en caliente
Exterior

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JRR según NF EN 10025,
  • Galvanizado en caliente según NF EN ISO 1461,
  • Espesor : 10 mm.

Ventajas

  • Soporta los momentos,
  • Para una estructura sin arriostramientos voluntarios,
  • Ajustable para maderas con un ancho de 115 a 165 mm,
  • El pilar de madera puede estar levantado del hormigón hasta 250 mm.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, béton,
  • Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

  •  El CMR se utiliza para estructuras empotradas (por ejemplo, pérgolas o similar). En cualquier caso, se trata de estructuras sin arriostramientos,
  •  El pie de pilar puede soportar los momentos en las dos direcciones.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones pilar [mm] Dimensiones y Valores Característicos [mm] Agujeros flancos
Anchura A B C D E F t Ø6,5 Ø17
Mín. Máx.
CMR 115 160 115-160 100 600 250 300 60 10 4 4

Prestaciones del producto

Modelo Fijaciones Valores Característicos - Madera C24
Sobre pilar R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Cdad Tipo Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm]
≥ 115 ≥115 ≥ 115 ≥ 115 115 120 140 160
CMR 2 M16* 117.2 min(99; 21.3/kmod) min(33; 30.9/kmod) min(19.8; 13.9/kmod) 6.7 7 8.2 9.4

b = anchura de la madera [mm]

Combinación de cargas:

\left ( \frac {F_{1/2,d}} {R_{1/2,d}} \right )^2 + \left ( \frac{H_{1,d}}{R_{H1,d}} + \frac {M_{1,d}}{R_{M1,d}} \right )^2 \le 1or

\left ( \frac {F_{1/2,d}} {R_{1/2,d}} + \frac {M_{2,d}}{R_{M2,d}} \right )^2 + \left ( \frac{H_{2,d}}{R_{H2,d}} \right )^2 \le 1

Valores Característicos simplificados

Modelo Fijaciones Valores Característicos - Madera C24
Sobre pilar R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Tipo Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm]
≥ 115 ≥ 115 ≥ 115 ≥ 115 115 120 140 160
CMR 2 M16 117.2 30.4 33 19.8 6.7 7 8.2 9.4

Para el cálculo de los valores característicos simplificados, se eligió kmod igual a 0,7.

Instalación

Montaje

Fijaciones

  •  El pilar de madera se fija mediante pernos M16 y crampones (por ejemplo, BULLDOG tipo C2 Ø75).

Instalación

Parte superior :

  1. Coloque el pilar de madera en el pie de pilar.
  2. Ajuste el pie de pilar a la sección del pilar.
  3. Fije el pilar de madera al pie de pilar.

Parte inferior :

  1. Empotre el pie de pilar en el hormigón.
  2. Vierta el hormigón hasta el nivel de las escuadras.

Certificación

Idoneidad Técnica Europeo (ETA)
