AG527PB

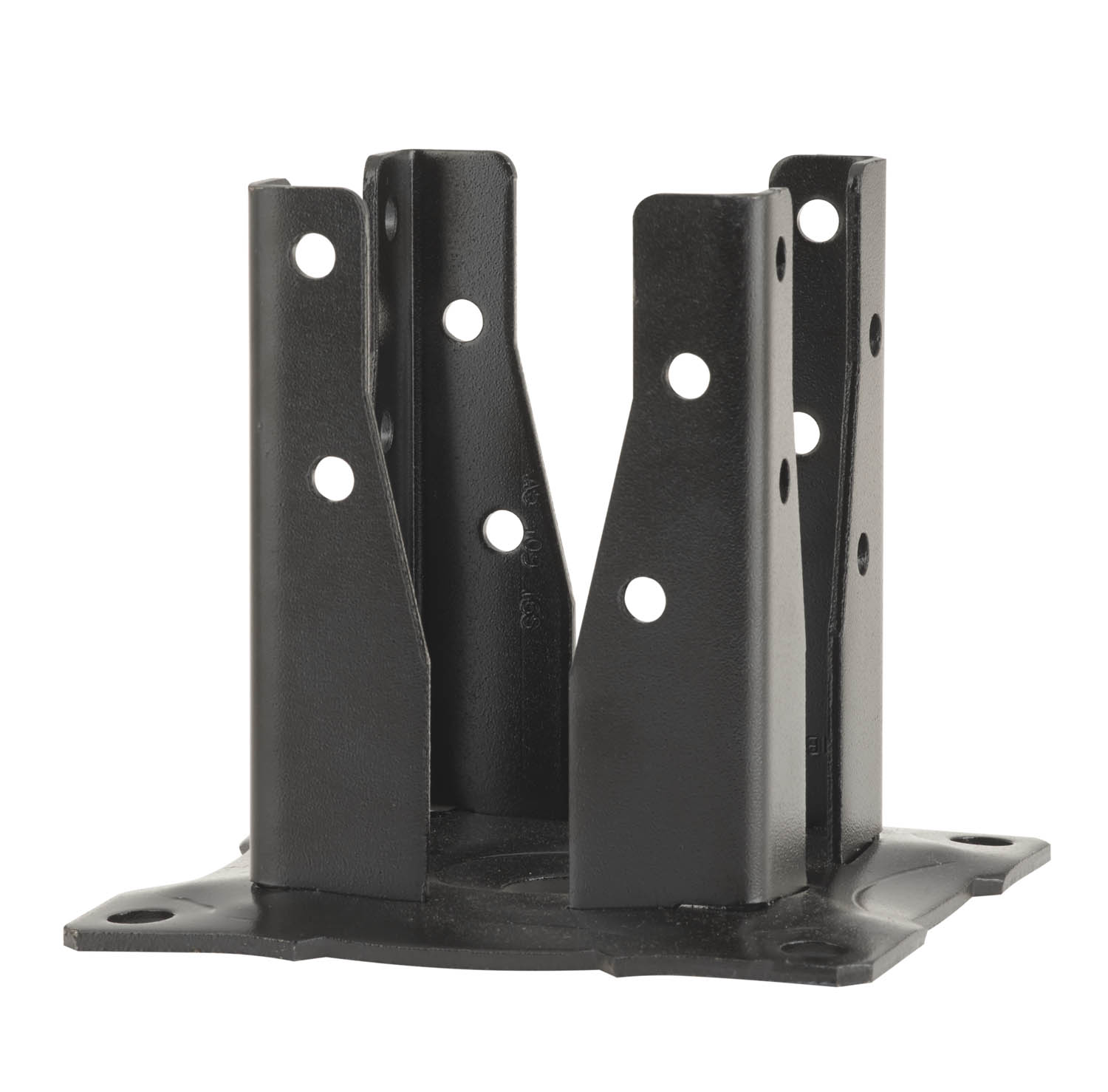

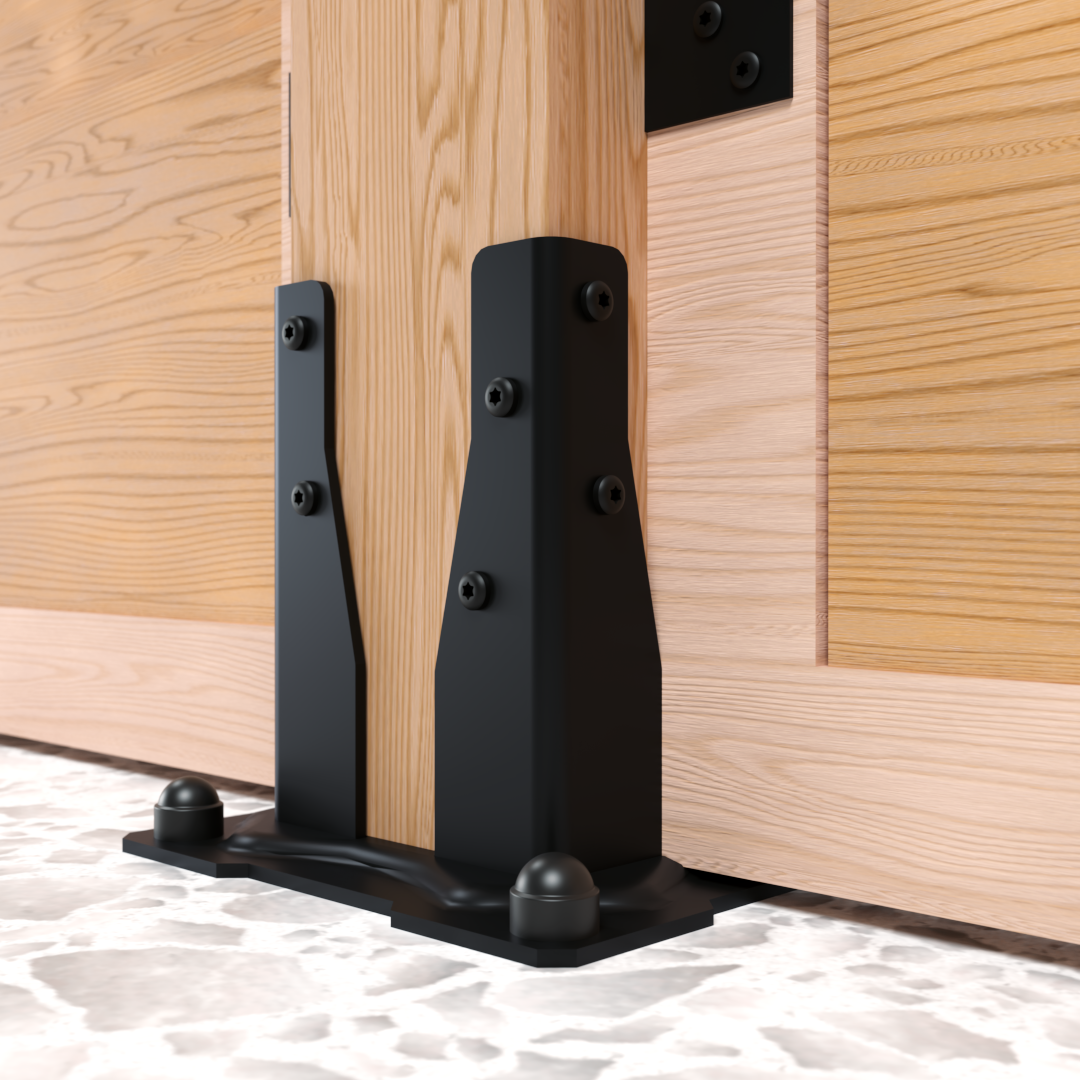

Pie de pilar cuadrano sobre pletina - Acabado negro

El pie de pilar AG527PB se recomienda para realizar pequeñas estructuras como vallas de jardín. Muy discreto, se fija mediante pernos.

Clase de servicio 3
Exterior
E-Coat Negro

Detalles de producto

Imagenes

Características

Materia

  • Acero DD11 según NF EN 10111
  • Acabado electrocincado según ISO 2081
  • Pintura en polvo Poliéster Arquitectura RAL9005
  • Espesor : 3 mm (cuerpo) y 4 mm (pletina)

Ventajas

  • Acabado negro para una unión discreta en la estructura
  • Pletina con aristas matadas, para aumentar la seguridad

Aplicaciones

Soporte

  • Elemento principal : hormigón, acero, madera maciza, madera laminada, madera compuesta...
  • Elemento secundario : madera maciza, madera laminada, madera compuesta...

Campos de aplicación

  • Fijación de vallas,
  • Fijación de estructuras ligeras para el jardín,
  • Fijación de estructuras provisionales...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones [mm] Agujeros
A B C D E t1 t2 Parte alta Pletina horizontal
Ø8 Ø12
AG527PB911309115015034164

Instalación

Montaje

Fijaciones

Pilar :

  • Tornillos SSH Ø6,0x40 mm

Pletina :

  • Anclaje mecánico : pasador WA M10-78/5, tirafondo LAG 10-80
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25

Advertencia

La gama de productos para jardín no debe utilizarse para aplicaciones estructurales en las que existan fuerzas importantes (p. ej., debidas al viento). Además, las estructuras deben diseñarse e instalarse correctamente, con el fin de garantizar que puedan soportar la aplicación de cargas laterales generadas por el viento (p. ej., con contrafuertes).

Instalación

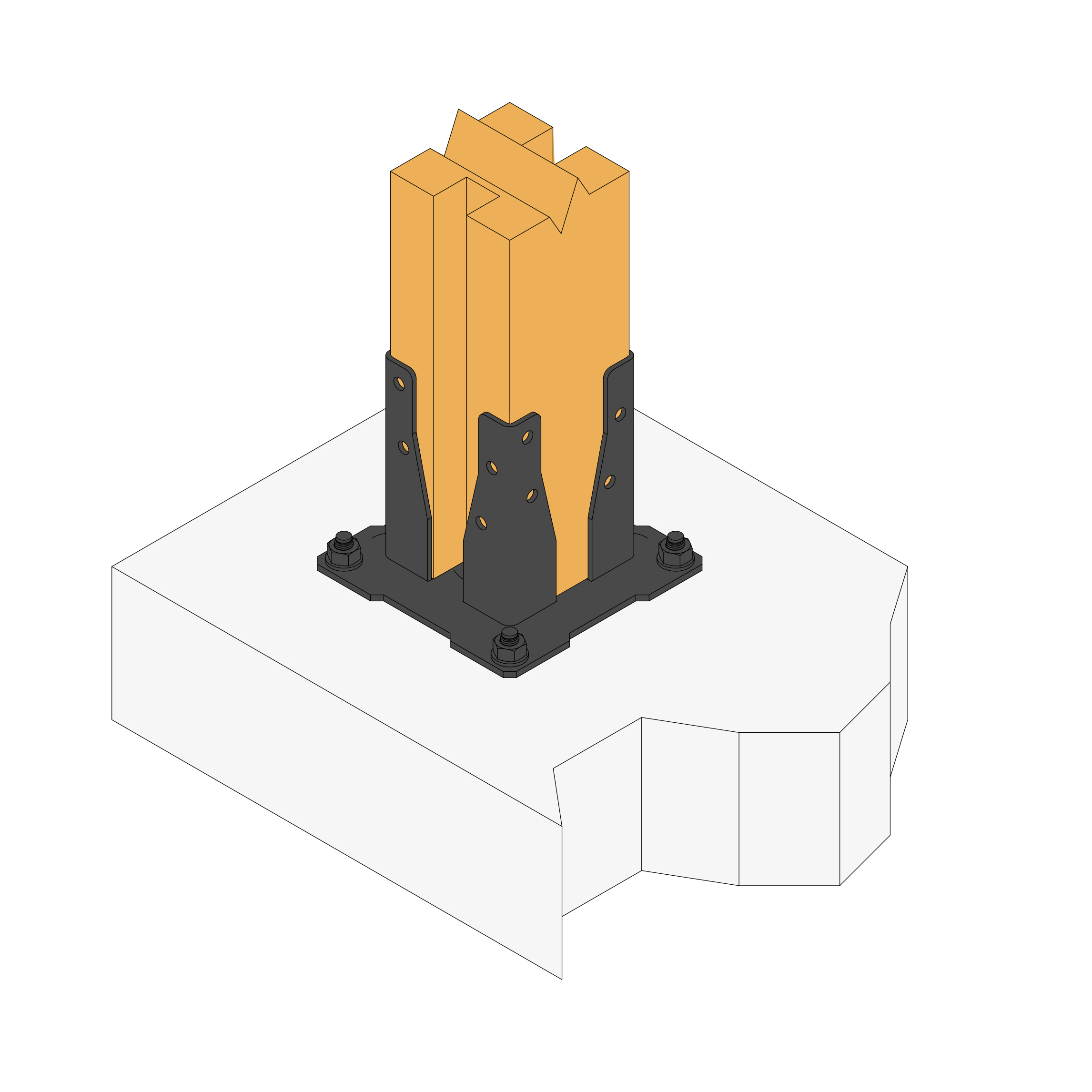

Parte baja :
1. Posicionar el pie de pilar en la estructura,
2. Identificar la posición de los anclajes en el soporte,
3. Perforar el soporte verticalmente al diámetro y profundidad recomendados para las fijaciones elegidas,
4. Fijar la pletina en el soporte con las fijaciones seleccionadas.

Parte superior :
1. Colocar el pilar en el pie de pilar,
2. Fijar el pilar en el pie de pilar.

Descarga

  • Design Series

    Design Series

    Simpson Strong-Tie® pone a su disposición la gama de conectores «Design Series». Gracias a su elegancia y a un acabado en pintura en polvo de color negro de lo más selecto, estos conectores ofrecen un resultado impecable para los proyectos de exterior aseguran años de protección frente a las inclemencias del tiempo.
