NP

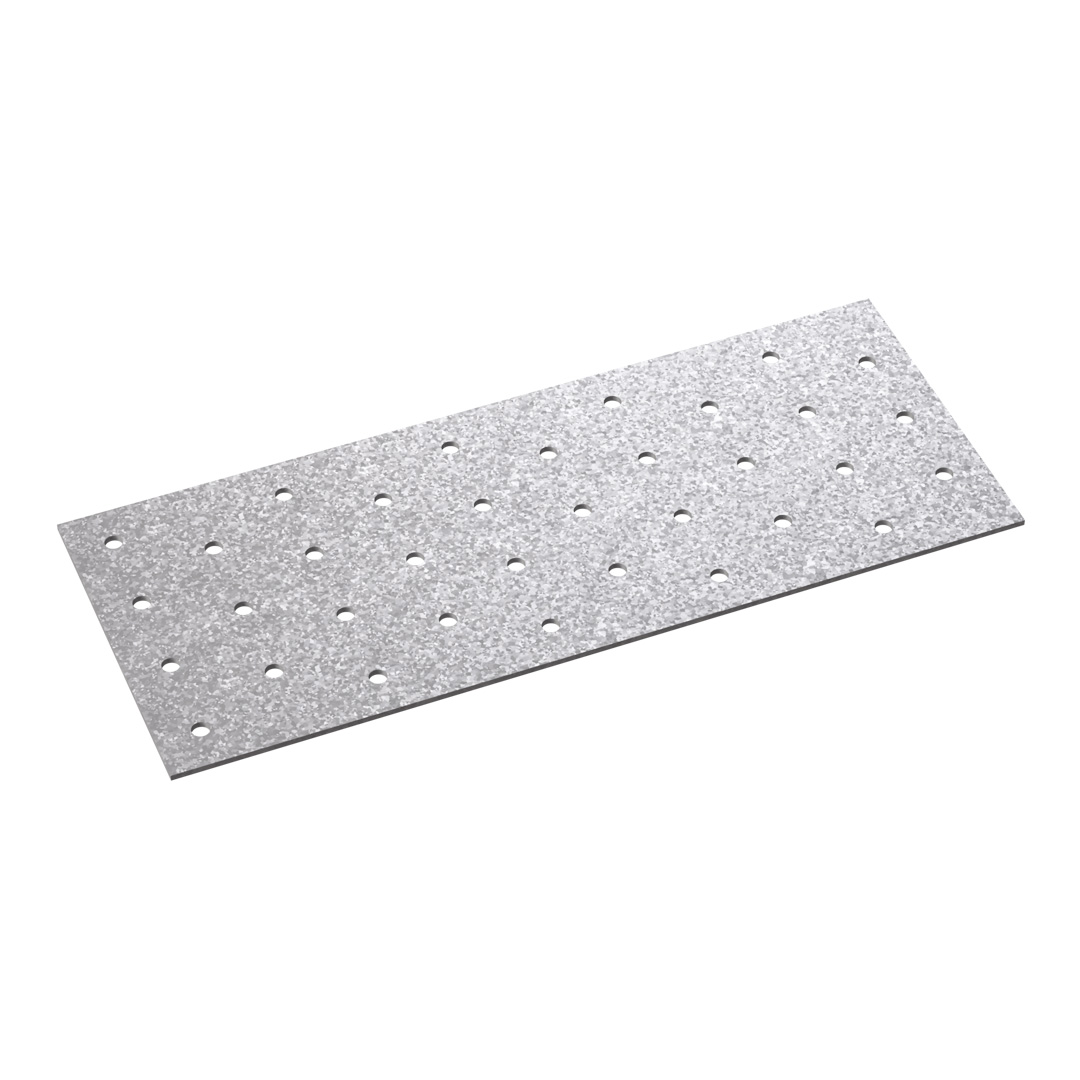

Placas perforadas
Las placas perforadas se pueden utilizar en varias aplicaciones, en particular para la unión de piezas de madera o elementos situados en el mismo plano.

Marcado CE

Acero galvanizado Z275

Interior

Clase de servicio 2
EPD
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346,
- Espesor : 1,5 hasta 2 mm según los modelos.
Ventajas
- Gran polivalencia de aplicación,
- Puede ser plegado en obra.
Aplicaciones
Soporte
- Elemento principal : madera maciza, madera laminada, madera compuesta, ...
- Elemento secundario : madera maciza, madera laminada, madera compuesta, armaduras triangulares o materiales perfilados.

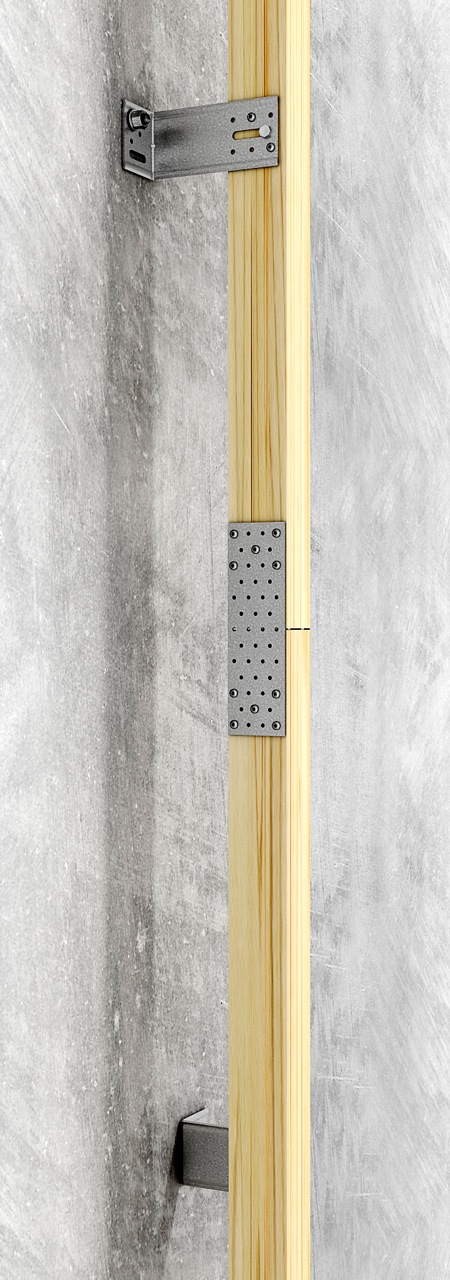

Campos de aplicación

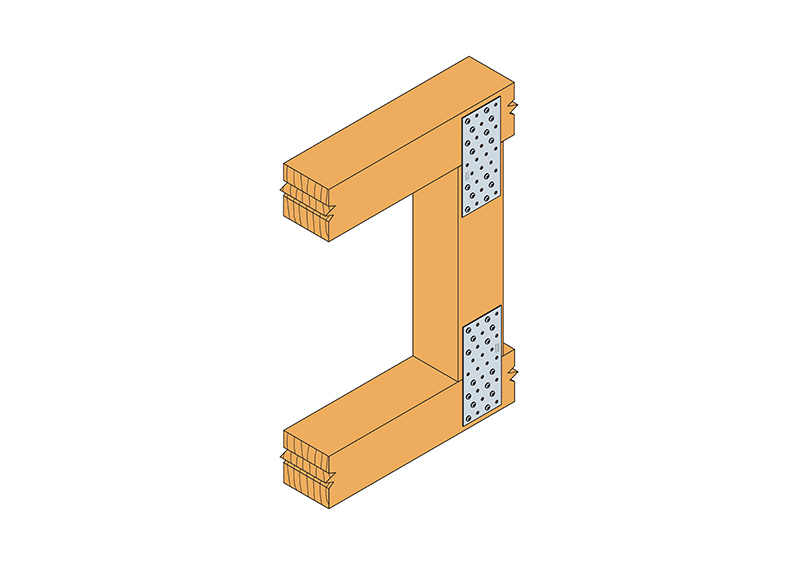

- Uniones pilar-viga,
- Empalmes,
- Reparaciones,
- Uniones que requieran realizar un determinado plegado en obra, ...
Datos técnicos
Dimensiones y Valores Característicos
| Referencia | Dimensiones del crampón | Nail plates capacity | ||||||
|---|---|---|---|---|---|---|---|---|
| Otro | Dimensiones y Valores Característicos[mm] | Agujeros Ala A | Valores Característicos - 1 placa[kN] | |||||
| Peso[kg] | Cantidad por caja | A[mm] | B[mm] | Espesor[mm] | Redondo | R₁,ₖ | ||
| Cdad | Diámetro | |||||||
| NP20/40/120 | 0.071 | 100 | 40 | 120 | 2 | 9.0 | Ø5 | min (n x Rlat,k ; 17.8/kmod) |
| NP20/60/160 | 0.14 | 50 | 60 | 160 | 2 | 20.0 | Ø5 | min (n x Rlat,k ; 26.7/kmod) |
| NP20/60/200 | 0.176 | 50 | 60 | 200 | 2 | 25.0 | Ø5 | min (n x Rlat,k ; 26.7/kmod) |
| NP20/80/160 | 0.2 | 50 | 80 | 160 | 2 | 28.0 | Ø5 | min (n x Rlat,k ; 35.6/kmod) |
| NP20/80/200 | 0.232 | 50 | 80 | 200 | 2 | 35.0 | Ø5 | min (n x Rlat,k ; 35.6/kmod) |
| NP20/80/220 | 0.26 | 50 | 80 | 220 | 2 | 39.0 | Ø5 | min (n x Rlat,k ; 35.6/kmod) |
| NP20/80/240 | 0.29 | 50 | 80 | 240 | 2 | 42.0 | Ø5 | min (n x Rlat,k ; 35.6/kmod) |
| NP20/100/160 | 0.24 | 50 | 100 | 160 | 2 | 36.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |
| NP20/100/200 | 0.3 | 50 | 100 | 200 | 2 | 45.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |
| NP20/100/240 | 0.35 | 50 | 100 | 240 | 2 | 54.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |
| NP20/120/160 | 0.3 | 50 | 120 | 160 | 2 | 44.0 | Ø5 | min (n x Rlat,k ; 53.5/kmod) |
| NP20/120/240 | 0.41 | 25 | 120 | 240 | 2 | 66.0 | Ø5 | min (n x Rlat,k ; 53.5/kmod) |
| NP20/120/260 | 0.48 | 25 | 120 | 260 | 2 | 72.0 | Ø5 | min (n x Rlat,k ; 53.5/kmod) |
| NP20/120/300 | 0.53 | 25 | 120 | 300 | 2 | 83.0 | Ø5 | min (n x Rlat,k ; 53.5/kmod) |
| NP20/140/200 | 0.44 | 25 | 140 | 200 | 2 | 65.0 | Ø5 | min (n x Rlat,k ; 62.4/kmod) |
| NP20/140/240 | 0.53 | 25 | 140 | 240 | 2 | 78.0 | Ø5 | min (n x Rlat,k ; 62.4/kmod) |
| NP20/100/220 | 0.32 | 50 | 100 | 220 | 2 | 50.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |
| NP20/120/220 | 0.39 | 50 | 120 | 220 | 2 | 61.0 | Ø5 | min (n x Rlat,k ; 53.5/kmod) |
| NP20/80/180 | 0.22 | 50 | 80 | 180 | 2 | - | Ø5 | min (n x Rlat,k ; 35.6/kmod) |
Con :
n : n° de fijaciones
Rlat,k : resistencia característica a la cizalladura de una fijación

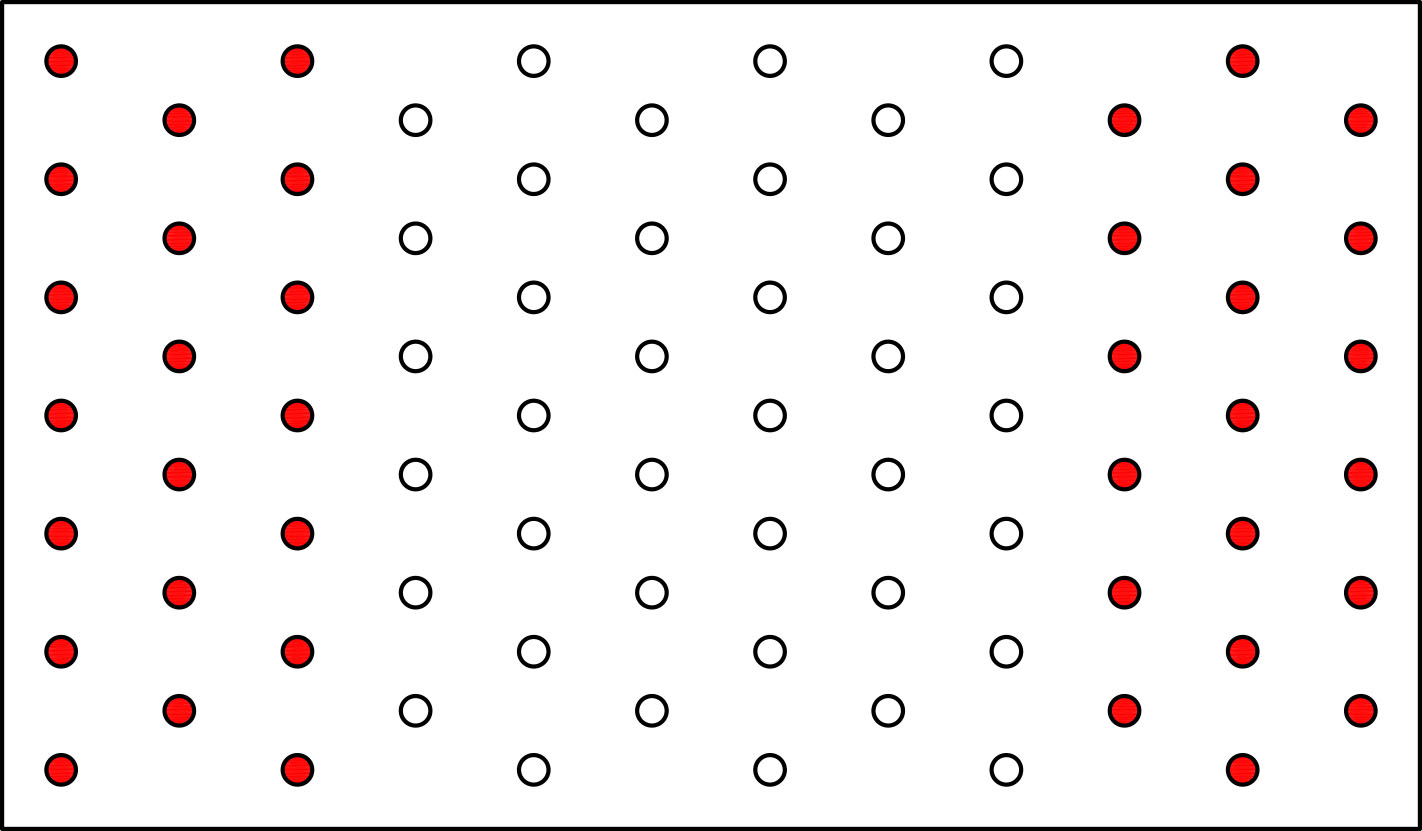

Instalación
Certificación
Declaraciones ambientales de productos (DAP)
