BTCALU

Soporte oculto para vigas

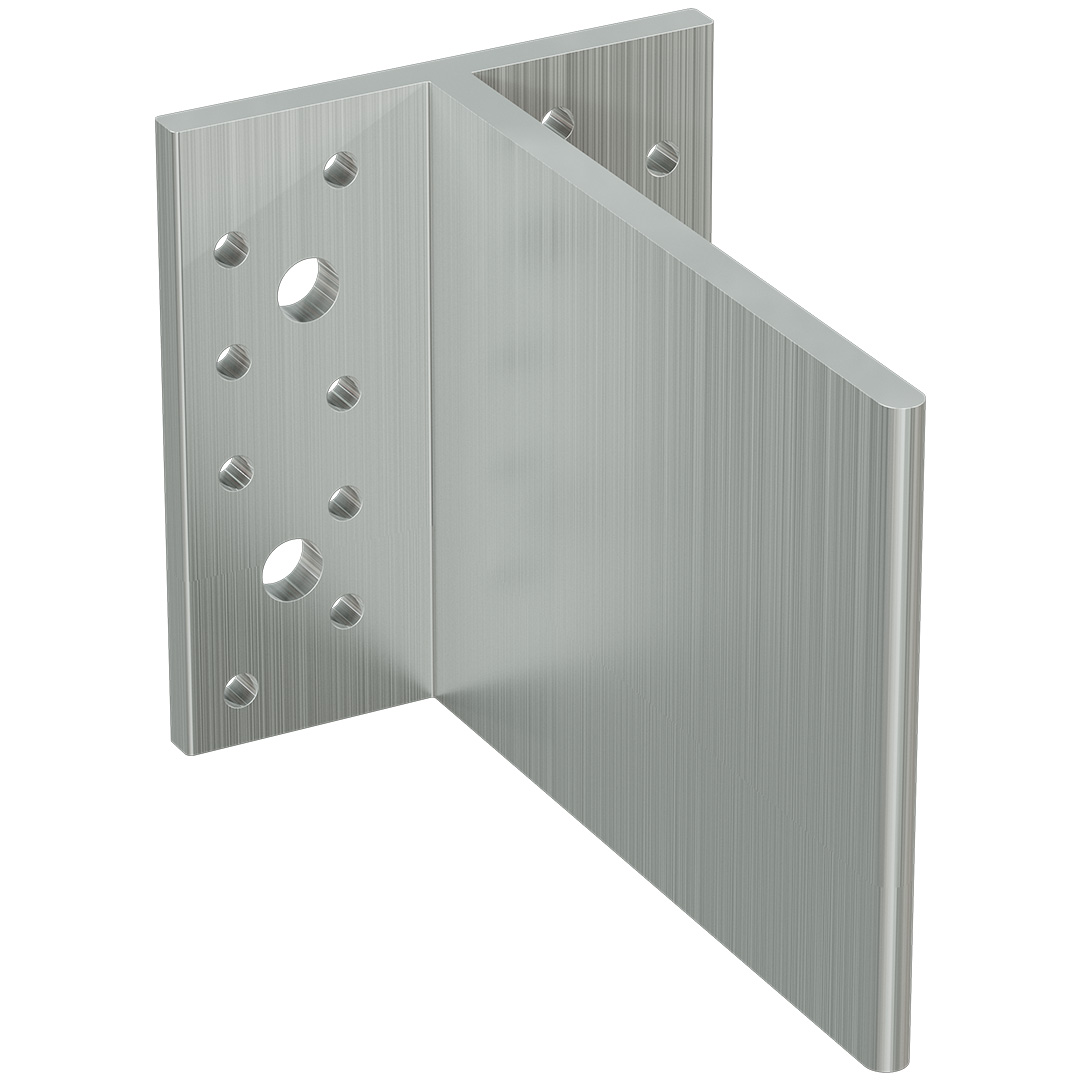

Oculto a la vista, el sistema de fijación de vigas empotradas BTCALU combina una gran resistencia y rendimiento con una estética estructural minimalista para uniones madera-madera y madera-hormigón.
El sistema consta de una placa de aluminio de una sola pieza con una aleta que se encaja en una ranura —previamente practicada en la viga de madera que la soporta— y que, a continuación, se fija mediante tacos insertados a través de la sección de madera y la aleta del BTCALU.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Aluminio

Interior

Detalles de producto

Imagenes

Características

Material

Aluminio

Ventajas

Aluminio: resistente y ligero

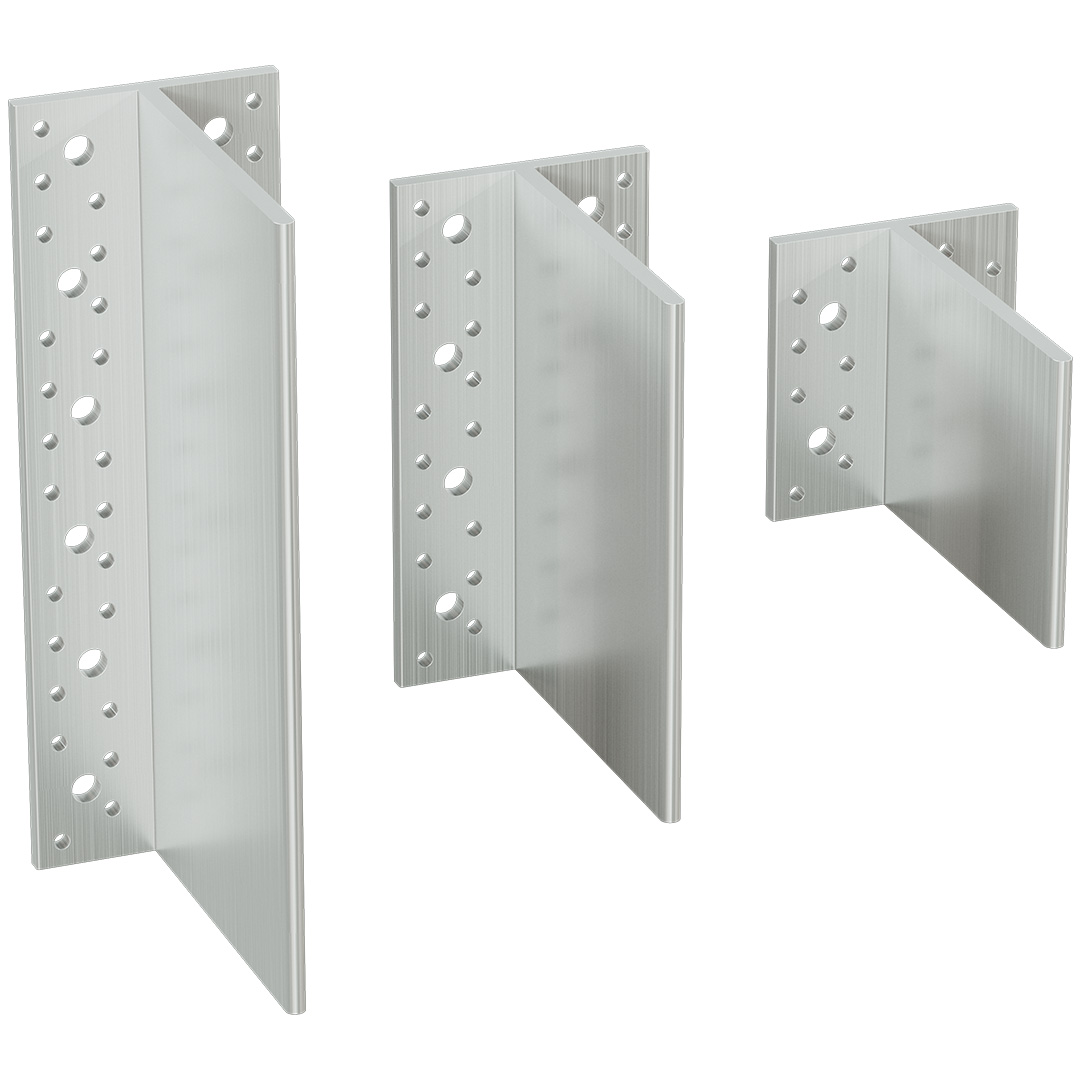

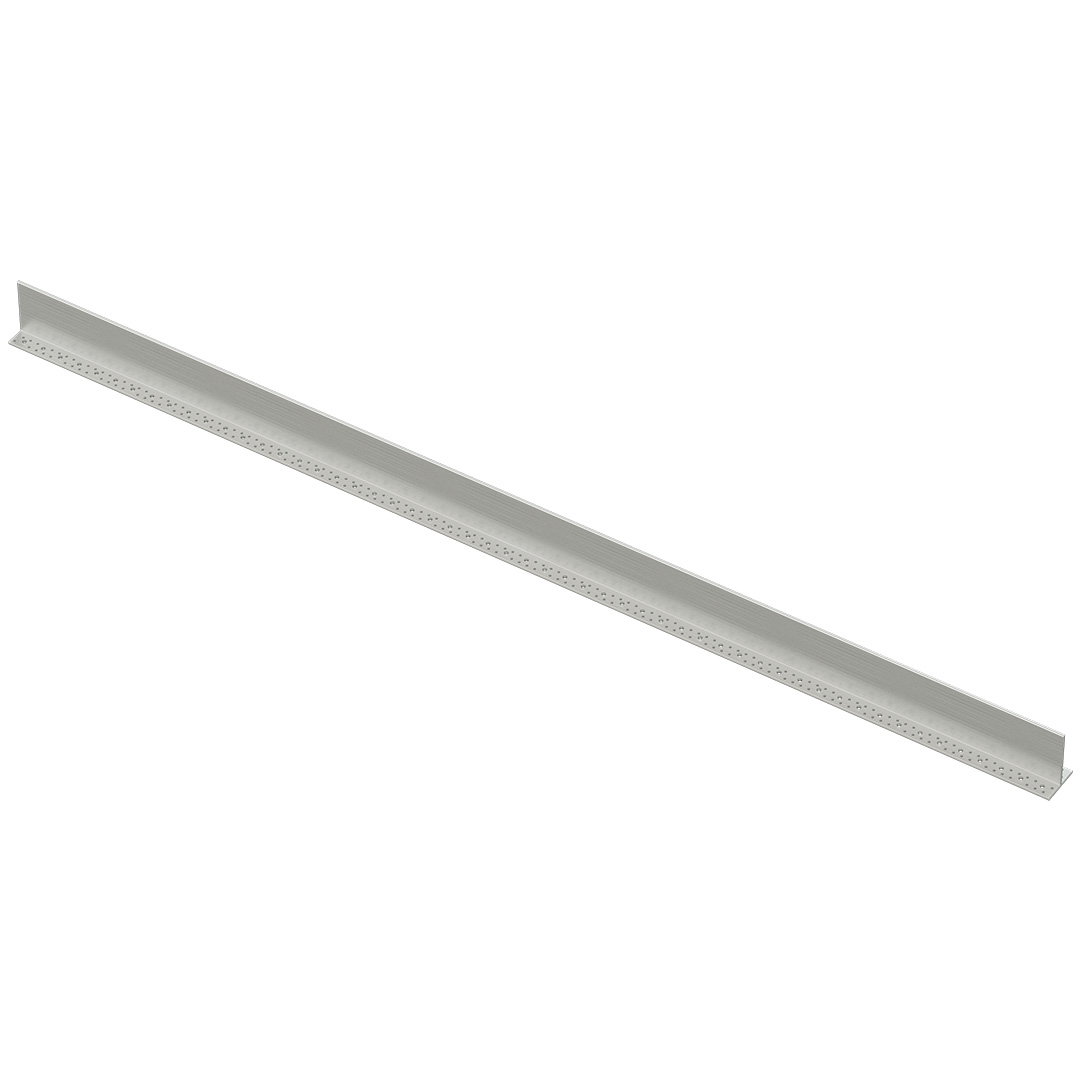

Disponible en 5 longitudes prefabricadas, así como en una versión de barra de 2.168 mm para cortar in situ a medida
Se utiliza en uniones horizontales o con inclinaciones de hasta 45°
La ranura de montaje es una forma segura y cómoda de suspender una viga secundaria antes de la instalación de los tacos
No se requiere soporte adicional
Protección contra incendios según nuestra ETA.
Probado para su uso con anclajes, tacos y fijaciones Simpson Strong-Tie

Aplicaciones

Apto para

Elemento de soporte:

Madera maciza, madera laminada
Acero
Hormigón

Elemento soportado:

Madera maciza, madera laminada

Dónde utilizarlo

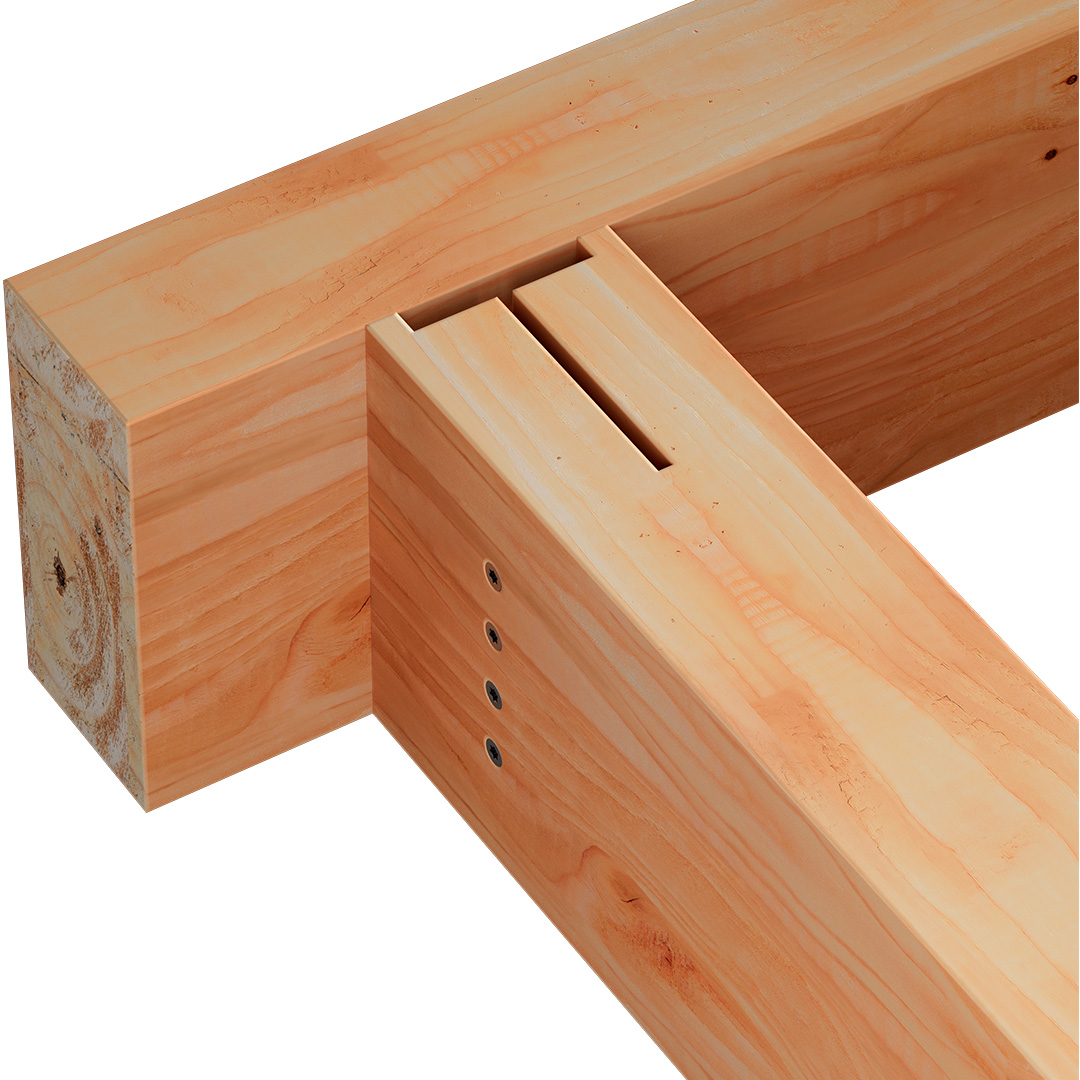

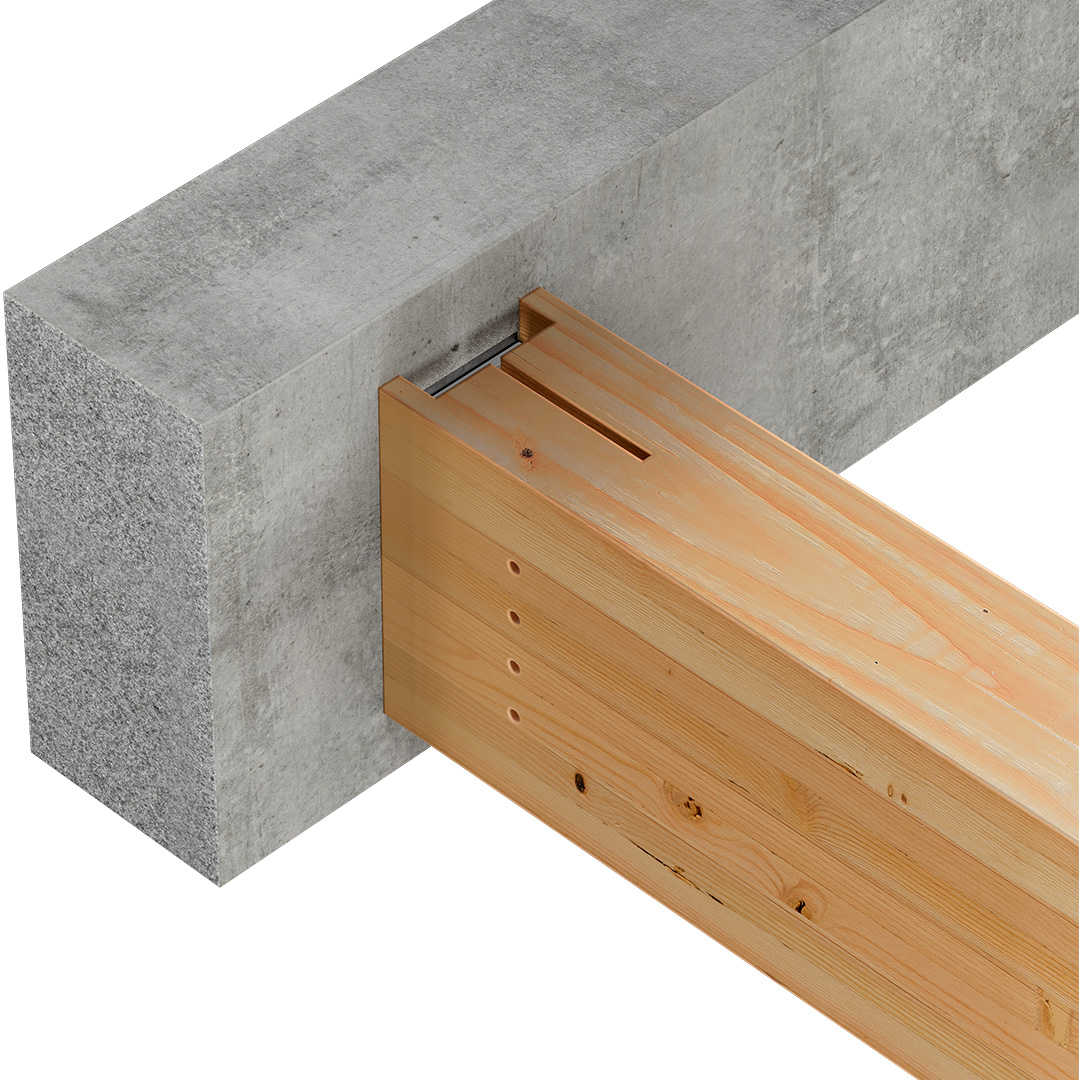

Para la unión de vigas secundarias de madera o madera laminada a vigas principales o pilares de madera maciza, madera laminada, hormigón o acero.

Datos técnicos

Dimensiones

Dimensiones del producto

Modelo	Dimensiones del producto [mm]						Orificios de la cabecera
	A	B	C	t	α		Ø9	Ø5
	A	B	C	t	Mín.	Máx	Ø9	Ø5
BTCALU90	90	123	80	6	-45	45	4	16
BTCALU120	120	123	80	6	-45	45	6	22
BTCALU160	160	123	80	6	-45	45	8	30
BTCALU200	200	123	80	6	-45	45	10	38
BTCALU240	240	123	80	6	-45	45	12	46
BTCALU2168	2168	123	80	6	-45	45	-	-

Características de los productos: capacidades - Viga de madera a viga de madera - CSA - STD 12


Modelo	Características de los productos: capacidades - Viga de madera a viga de madera - CSA - STD 12
	Elementos de fijación				Capacidades características - Madera C24 [kN]
	Encabezado		Viga		R_1,k						R_2,k						R_3,k						R_4,k
	Cantidad	Tipo	Cantidad	Tipo	Longitud de las clavijas [mm]						Longitud de las clavijas [mm]						Longitud de las clavijas [mm]
	Cantidad	Tipo	Cantidad	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	16	CSA5.0x50	3	STD12	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	3.2	4.5	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	STD12	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	3.9	5.6	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	STD12	41.9	42	42	42	42	42	41.9	42	42	42	42	42	4.9	7	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	STD12	52.3	54.1	57.9	61.7	61.7	61.7	52.3	54.1	57.9	61.7	61.7	61.7	5.9	8.4	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	STD12	62.8	64.9	69.5	75.7	82.8	82.9	62.8	64.9	69.5	75.7	82.8	82.9	6.9	9.8	12.6	12.6	12.6	12.6	25.7

Características de los productos: capacidades - Viga de madera a viga de madera - SSH - STD 12

Modelo	Características de los productos: capacidades - Viga de madera a viga de madera - SSH - STD12
	Elementos de fijación				Capacidades características - Madera C24 [kN]
	Encabezado		Viga		R_1,k						R_2,k						R_3,k						R_4,k
	Cantidad	Tipo	Cantidad	Tipo	Longitud de las clavijas [mm]						Longitud de las clavijas [mm]						Longitud de las clavijas [mm]
	Cantidad	Tipo	Cantidad	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	SSH8x80	3	STD12	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	3.2	4.5	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	STD12	6	6	6	6	6	6	6	6	6	6	6	6	3.9	5.6	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	STD12	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	4.9	7	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	STD12	17	17	17	17	17	17	17	17	17	17	17	17	5.9	8.4	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	STD12	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	6.9	9.8	12.6	12.6	12.6	12.6	37.8

Características de los productos: capacidades - Viga de madera a soporte rígido - FM753 - STD12


Modelo	Características de los productos: capacidades - Vigas de madera sobre soportes rígidos - FM753 - STD12
	Elementos de fijación				Capacidades características - Madera C24 [kN]
	Encabezado		Viga		R_1,k						R_2,k						R_3,k						R_4,k
	Cantidad	Tipo	Cantidad	Tipo	Longitud de las clavijas [mm]						Longitud de las clavijas [mm]						Longitud de las clavijas [mm]
	Cantidad	Tipo	Cantidad	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	FM753 EVO M8	3	STD12	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.2	4.5	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	STD12	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	3.9	5.6	6.3	6.3	6.3	6.3	31.4
BTCALU160	8	FM753 EVO M8	4	STD12	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	4.9	7	8.4	8.4	8.4	8.4	41.9
BTCALU200	10	FM753 EVO M8	5	STD12	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	5.9	8.4	10.5	10.5	10.5	10.5	52.3
BTCALU240	12	FM753 EVO M8	6	STD12	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	6.9	9.8	12.6	12.6	12.6	12.6	62.8

Características de los productos: capacidades - Viga de madera a viga de madera - CSA - SDD7.5

Modelo	Características de los productos: capacidades - Viga de madera a viga de madera - CSA - SDD7.5
	Elementos de fijación				Capacidades características - Madera C24 [kN]
	Encabezado		Viga		R_1,k					R_2,k					R_3,k					R_4,k
	Cantidad	Tipo	Cantidad	Tipo	Longitud de las clavijas [mm]					Longitud de las clavijas [mm]					Longitud de las clavijas [mm]
	Cantidad	Tipo	Cantidad	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	16	CSA5.0x50	3	SDD7.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	4.7	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	SDD7.5	21.6	23.8	24.8	24.8	24.8	21.6	23.8	24.8	24.8	24.8	6.3	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	SDD7.5	28.8	31.8	35.2	38.8	41.7	28.8	31.8	35.2	38.8	41.7	8.3	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	SDD7.5	36	39.7	44	48.5	52.2	36	39.7	44	48.5	52.2	10	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	SDD7.5	43.2	47.7	52.7	58.3	62.6	43.2	47.7	52.7	58.3	62.6	11.7	12.6	12.6	12.6	12.6	25.7

Características de los productos: capacidades - Viga de madera a viga de madera - SSH - SDD7.5

Modelo	Características de los productos: capacidades - Viga de madera a viga de madera - SSH - SDD7.5
	Elementos de fijación				Capacidades características - Madera C24 [kN]
	Encabezado		Viga		R_1,k					R_2,k					R_3,k					R_4,k
	Cantidad	Tipo	Cantidad	Tipo	Longitud de las clavijas [mm]					Longitud de las clavijas [mm]					Longitud de las clavijas [mm]
	Cantidad	Tipo	Cantidad	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	SSH8x80	3	SDD7.5	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	4.7	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	SDD7.5	6	6	6	6	6	6	6	6	6	6	6.3	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	SDD7.5	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	8.3	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	SDD7.5	17	17	17	17	17	17	17	17	17	17	10	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	SDD7.5	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	11.7	12.6	12.6	12.6	12.6	37.8

Características de los productos: capacidades - Viga de madera a viga de madera - FM753 - SDD7.5

Modelo	Características de los productos: capacidades - Viga de madera a viga de madera - FM753 - SDD7.5
	Elementos de fijación				Capacidades características - Madera C24 [kN]
	Encabezado		Viga		R_1,k					R_2,k					R_3,k					R_4,k
	Cantidad	Tipo	Cantidad	Tipo	Longitud de las clavijas [mm]					Longitud de las clavijas [mm]					Longitud de las clavijas [mm]
	Cantidad	Tipo	Cantidad	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	FM753 EVO M8	3	SDD7.5	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	4.7	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	SDD7.5	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	6.3	6.3	6.3	6.3	6.3	21.6
BTCALU160	8	FM753 EVO M8	4	SDD7.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	8.3	8.4	8.4	8.4	8.4	28.8
BTCALU200	10	FM753 EVO M8	5	SDD7.5	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	10	10.5	10.5	10.5	10.5	36
BTCALU240	12	FM753 EVO M8	6	SDD7.5	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	11.7	12.6	12.6	12.6	12.6	43.2

Instalación

Montaje

Accesorios

Elemento soportado

Tacos de acero STD de ∅8, ∅10 o ∅12,
Tacos autoperforantes SDD7.5

Elemento de soporte

Hormigón

○ FM 753 evo M8

○ FM 753 crack M8

○ AT-HP + LMAS M8

Acero

○ Tornillo M8

Madera

○ Clavos roscados CNA4,0xl

○ Tornillos CSA5,0

○ SSH ∅8 mm

Instalación

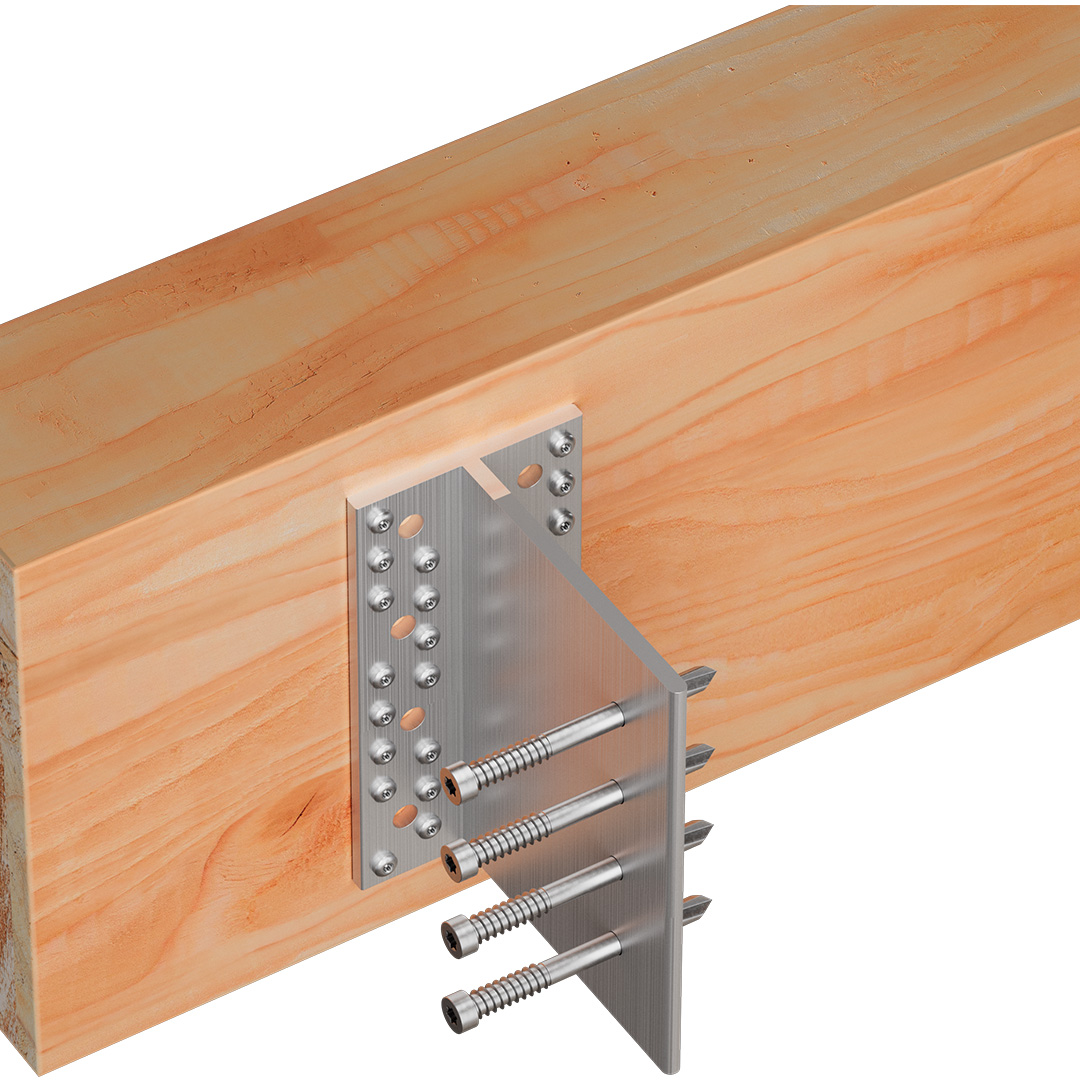

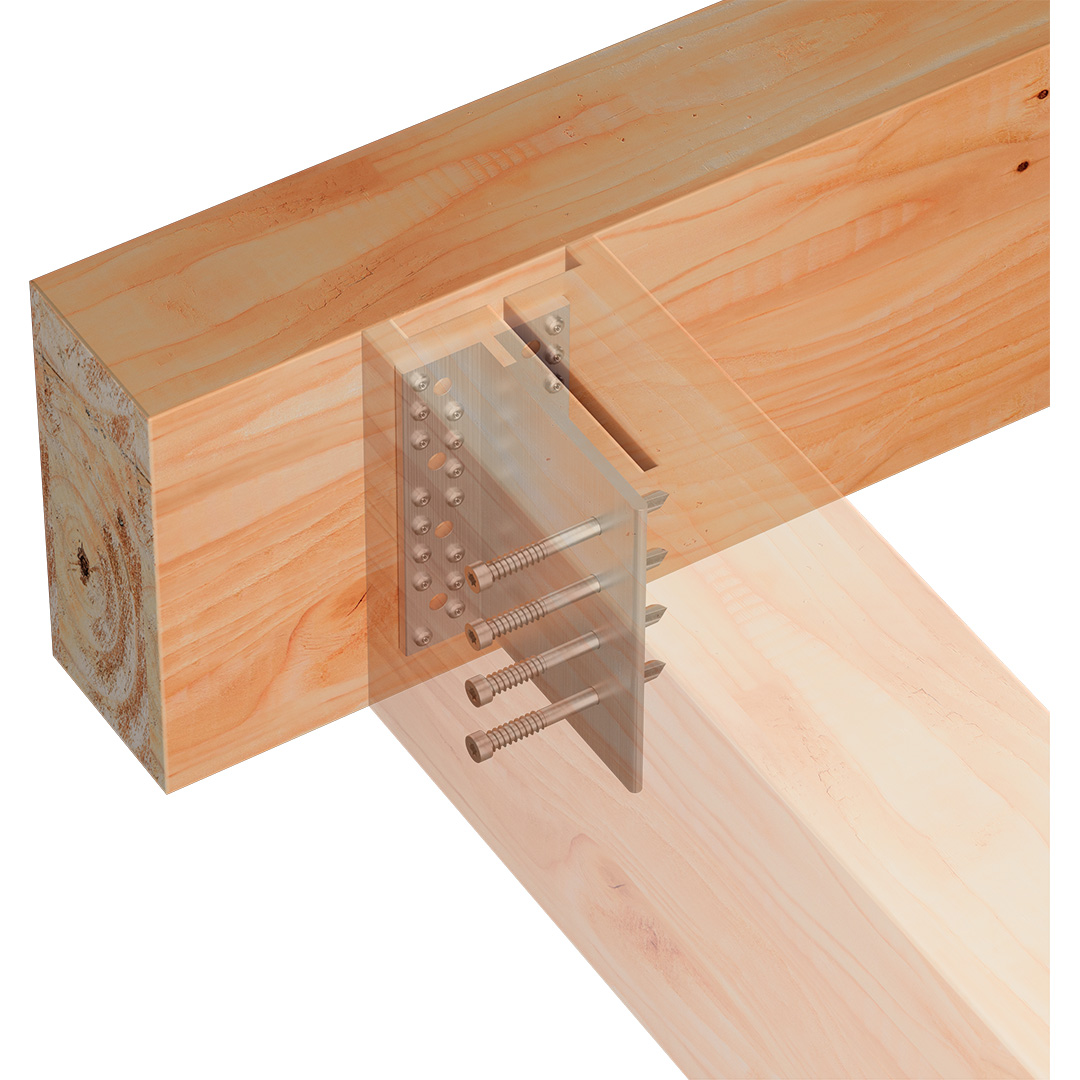

El BTCALU se suministra en barras de 2168 mm. El usuario debe cortarlo a la medida deseada, con una longitud máxima útil de 600 mm. El soporte puede utilizarse con una viga de apoyo con una inclinación de entre -45° y +45°. El BTCALU se suministra sin perforaciones en el núcleo. Los orificios deben perforarse a intervalos regulares de 40 mm antes de insertar los pasadores STD de Ø12, o bien se perforarán durante la instalación del SDD.

Corte el BTCALU a la altura deseada (los valores de carga se indican para una altura máxima de 600 mm),

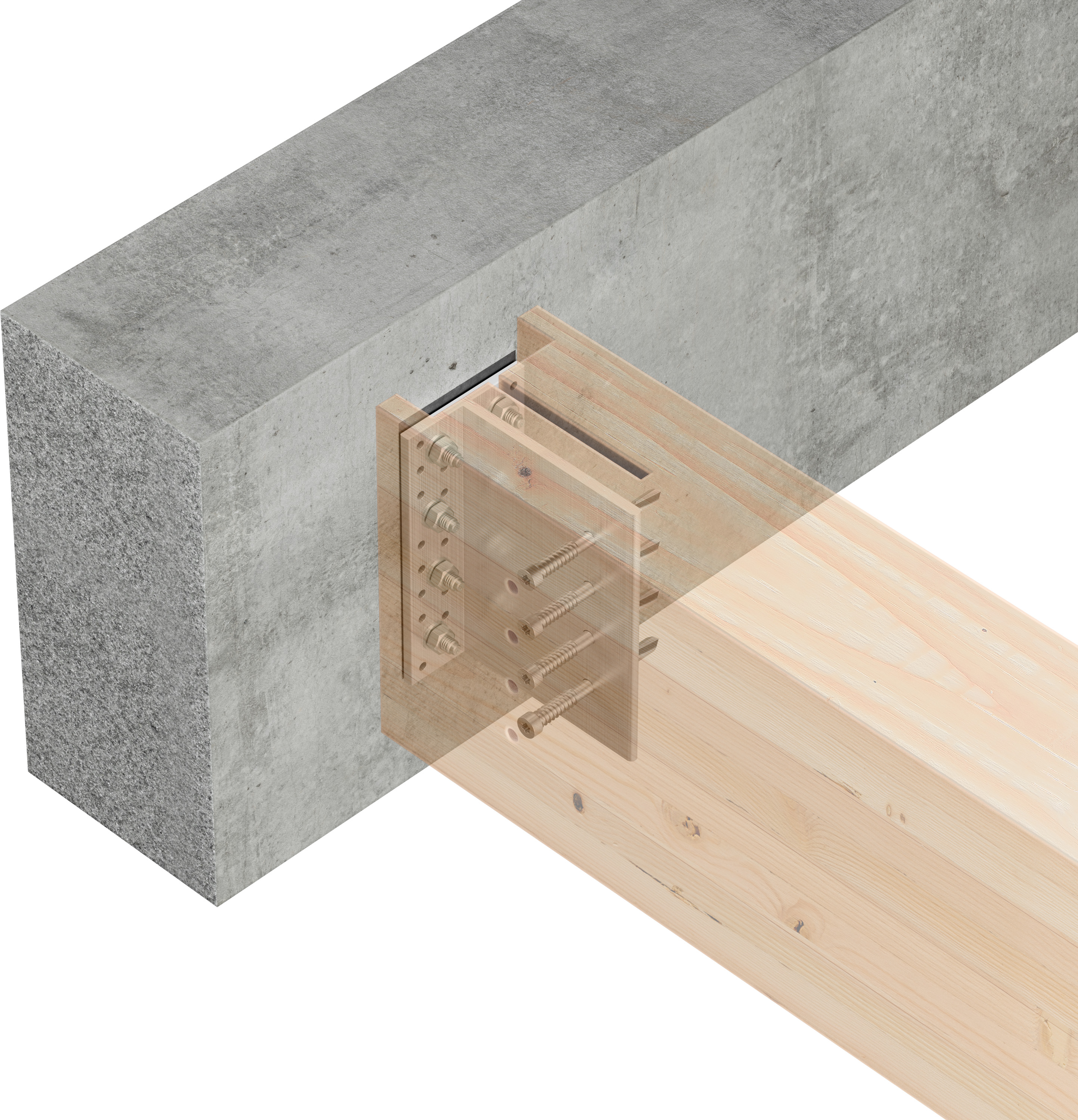

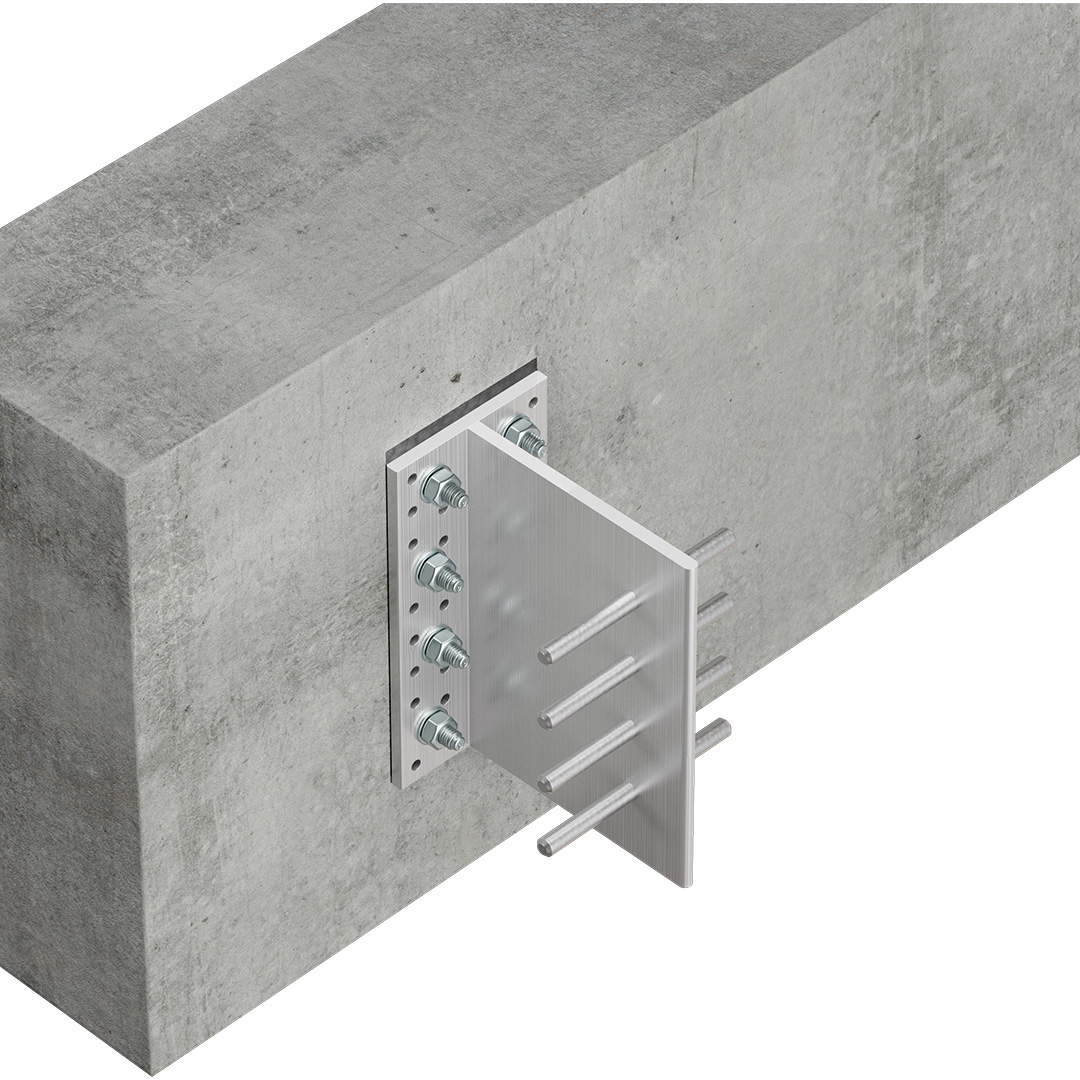

Fije el BTCALU al soporte utilizando clavos CNA de Ø4,0 x 50 mm, tornillos CSA5,0 x 40, tornillos SSH8 en un soporte de madera o anclajes tipo FM 753 evo en un soporte de hormigón.
Realice un corte vertical de 9 mm de espesor y 129 mm de profundidad a lo largo del eje de la viga soportada en toda la altura de la viga para insertar el alma del soporte,
Coloque la viga en el soporte en su posición definitiva,
En el caso del modelo STD, taladre la madera y el alma del soporte al mismo tiempo, teniendo en cuenta las recomendaciones de taladrado que figuran en la página web de BTCALU. La madera se puede taladrar previamente y utilizar como guía para taladrar los orificios de los tacos en el núcleo del soporte.
Inserte los tacos en los orificios para completar la instalación.
Si se taladran a la vez la madera y el soporte para los pasadores lisos STD, el diámetro del taladro debe ser de 12 mm. Con los pasadores lisos STD, durante la fase de construcción o en caso de cargas ligeras, se recomienda fijar los pasadores en su posición, ya sea con cola o utilizando un pasador de menor diámetro que el ancho de la madera soportada y encapsulando los pasadores.
En el caso de los SDD, la madera y el aluminio se perforan directamente con la espiga autoperforante durante la instalación. Las espigas se mantendrán en su posición gracias a la rosca.
