SDD

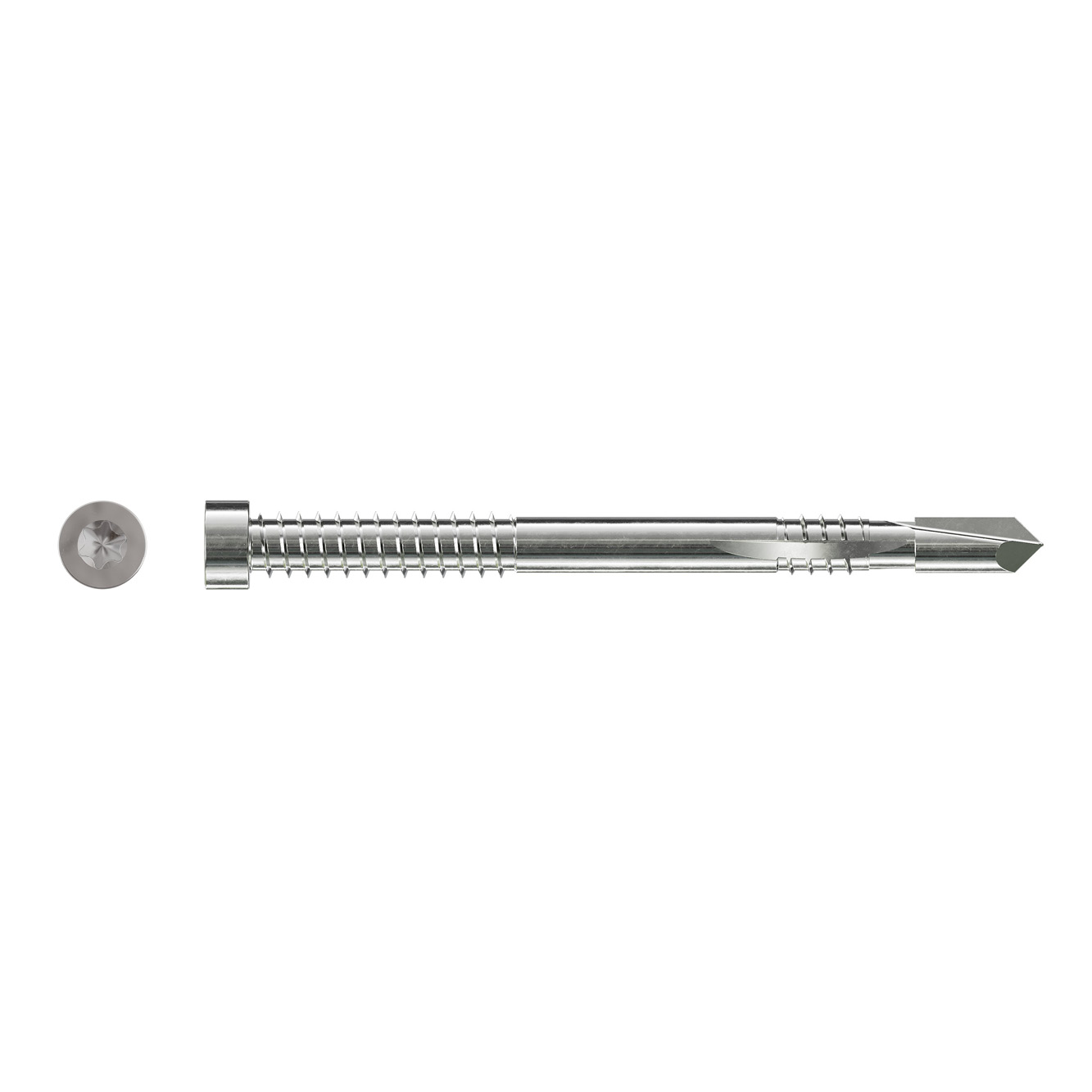

Clavija autoperforante

El pasador SDD con marcado CE es la fijación ideal para conexiones ocultas en combinación con conectores de aluminio como BTALU.

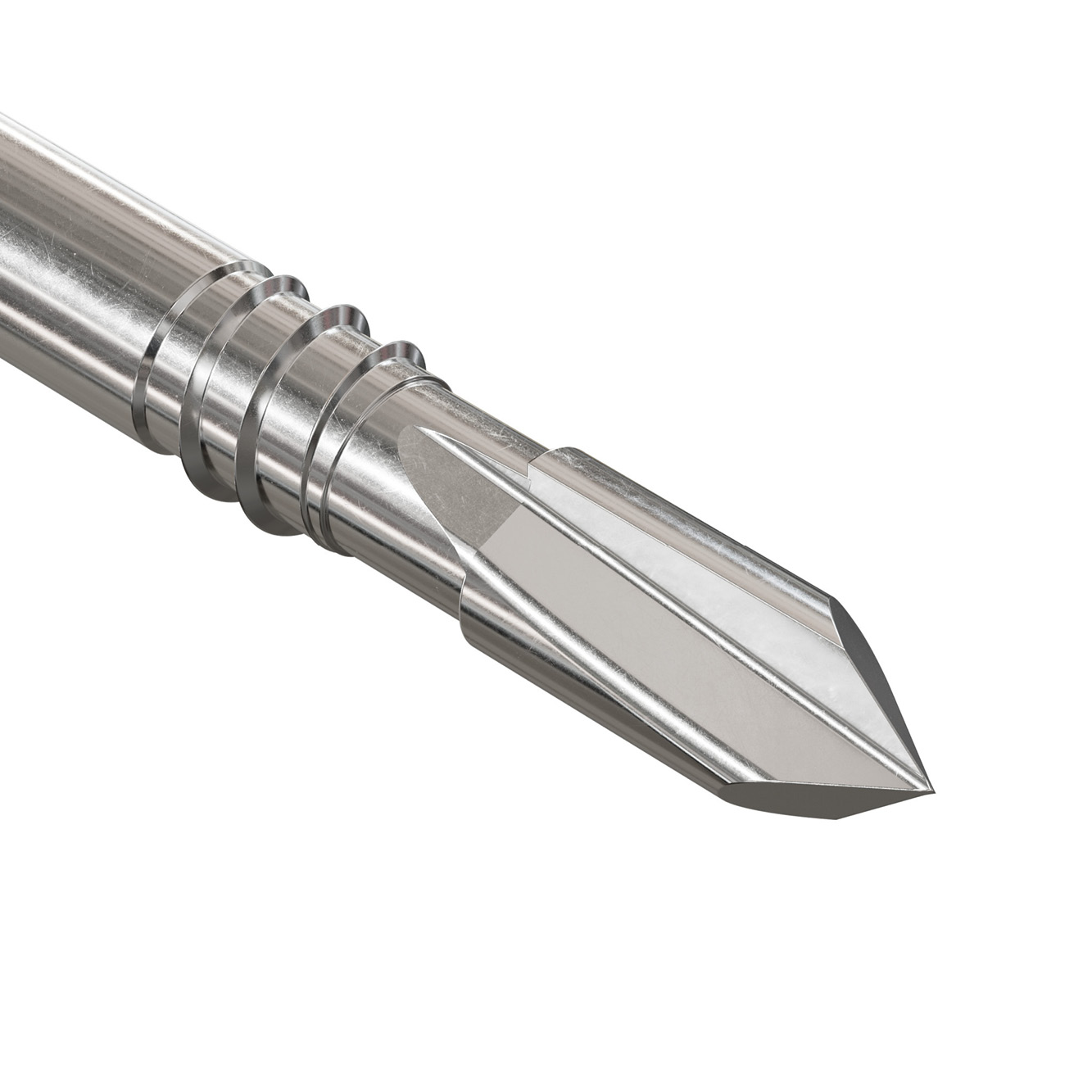

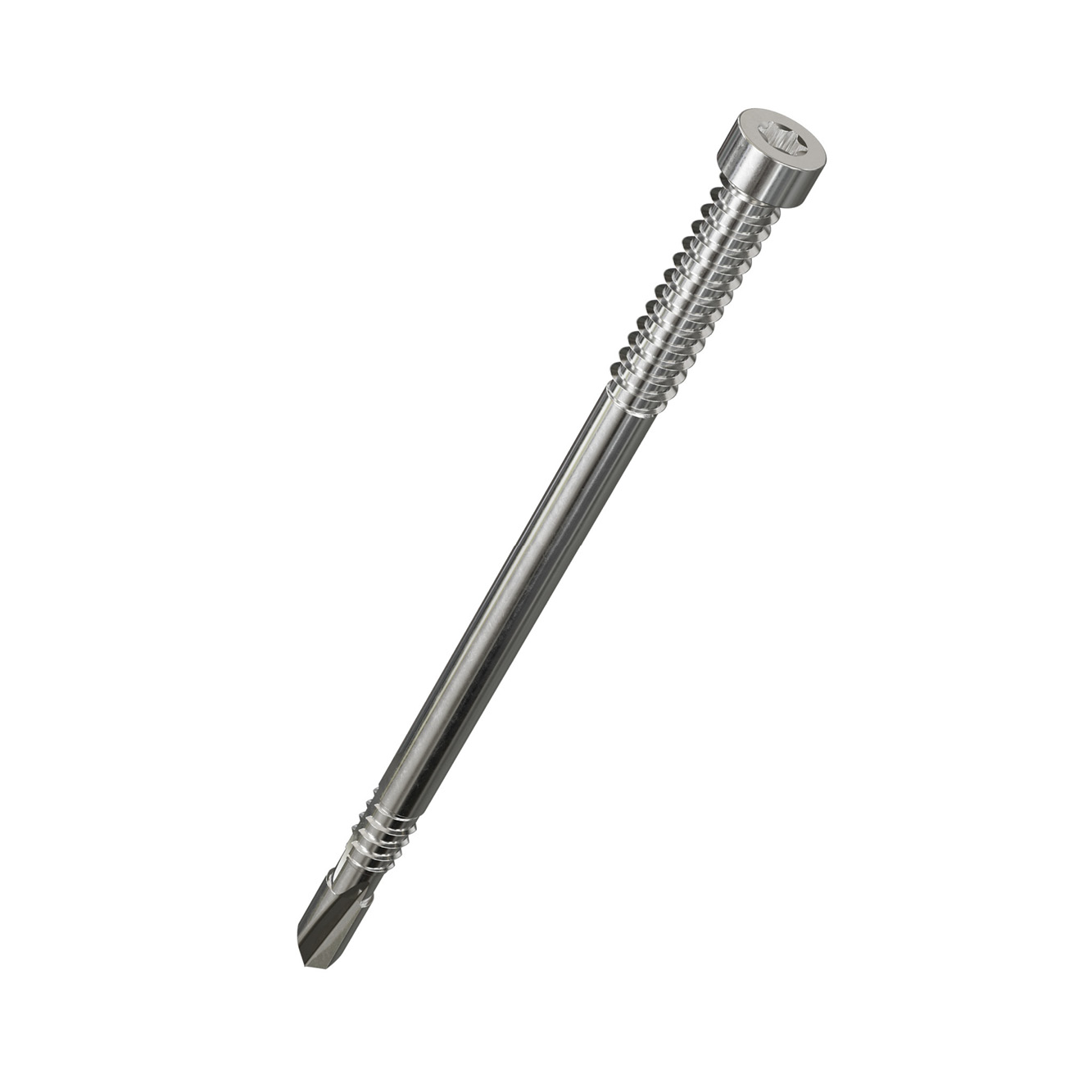

El pasador de doble rosca tiene una cabeza cilíndrica con un accionamiento T-40 de 6 lóbulos y el exclusivo diseño de la punta reduce la formación de grietas en la madera. La ranura de la rosca inferior permite retirar material durante la instalación.

Ficha técnica

Marcado CE

Nuevo

Acero electrocincado 5µm

Interior

Clase de servicio 2

EPD

Detalles de producto

Imagenes

Características

Material

Acero al carbono electrogalvanizado

Ventajas

Marcado CE
No requiere taladrado previo
Accionamiento T-40 de 6 lóbulos
Cilindro pequeño para conexiones ocultas
Ranura para extracción de virutas

Aplicaciones

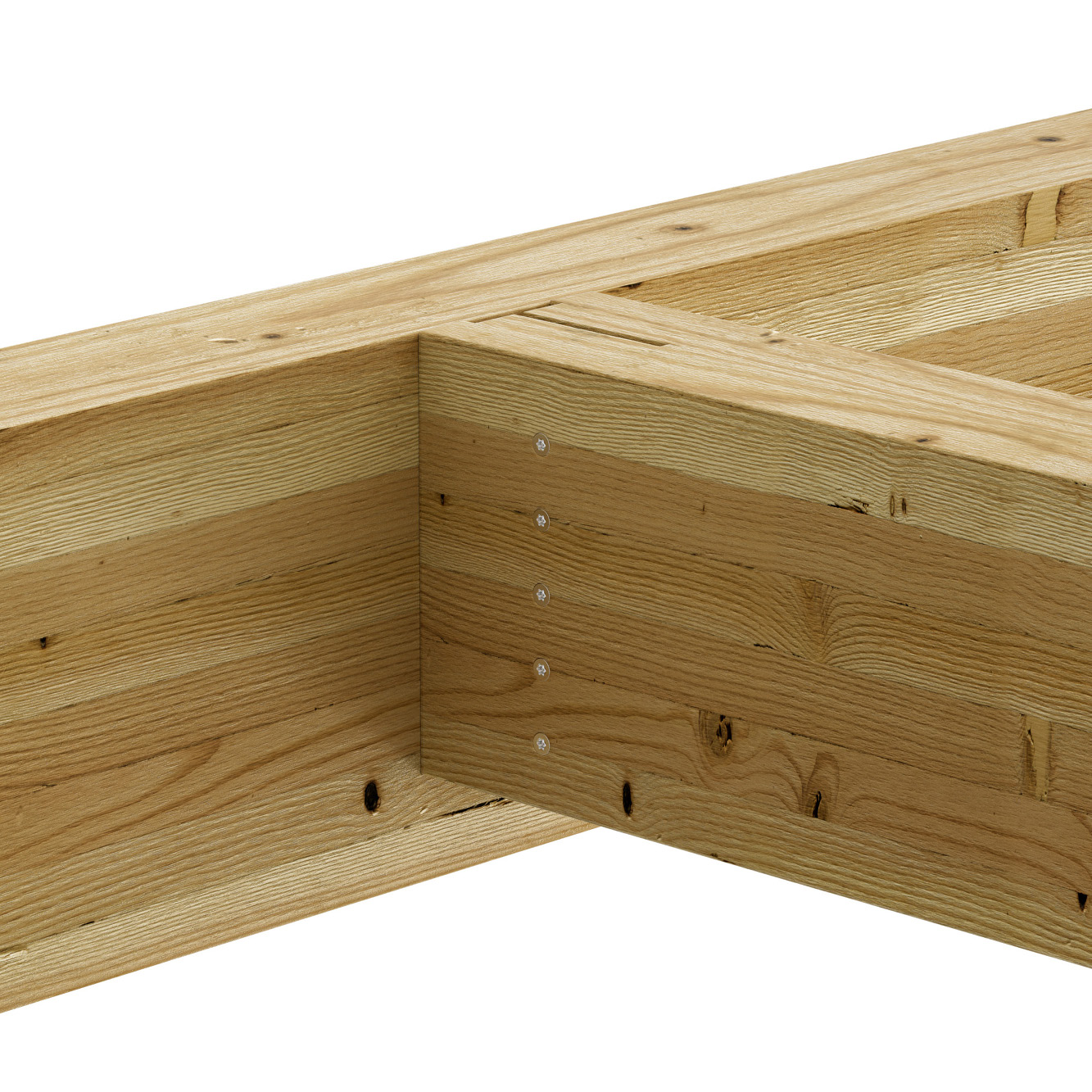

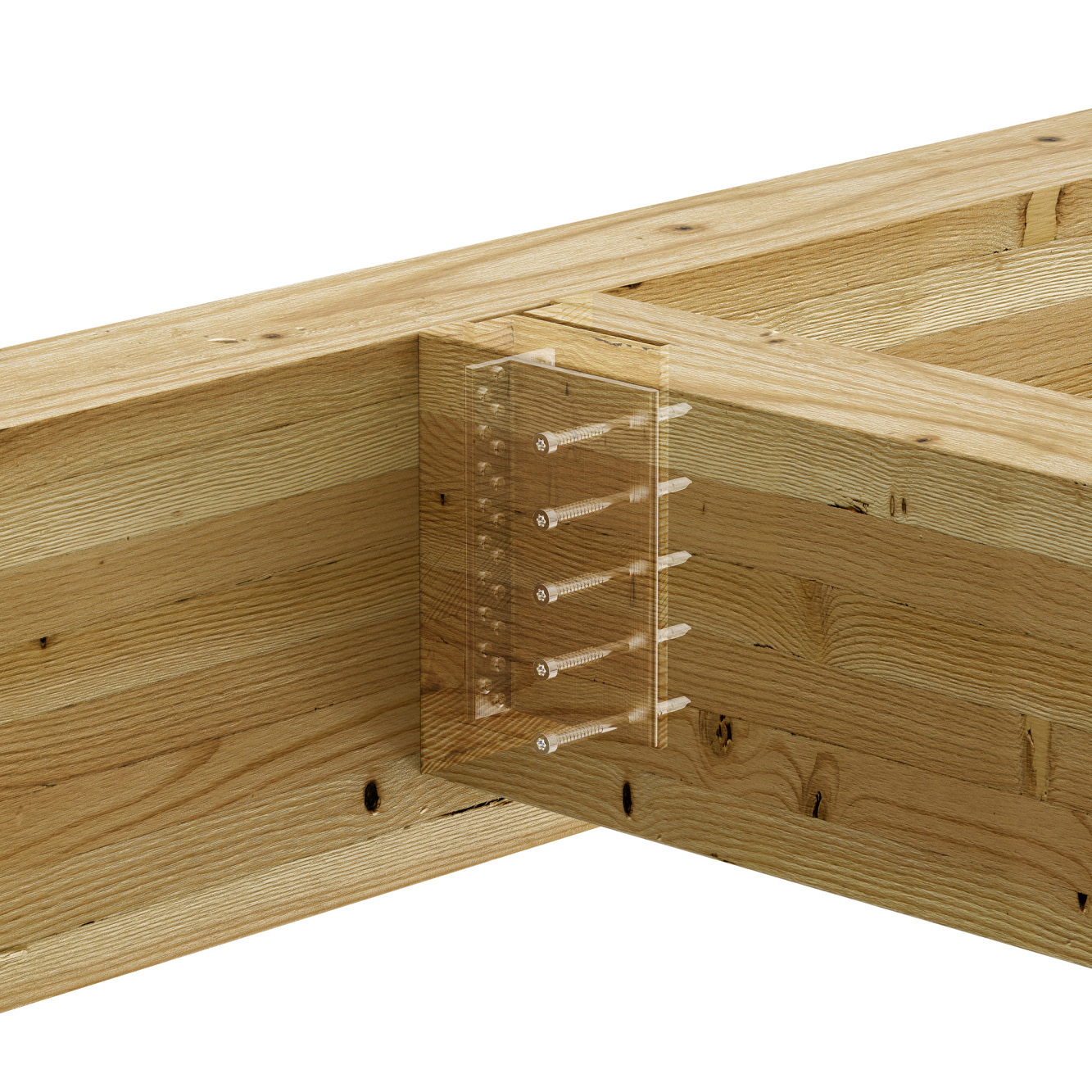

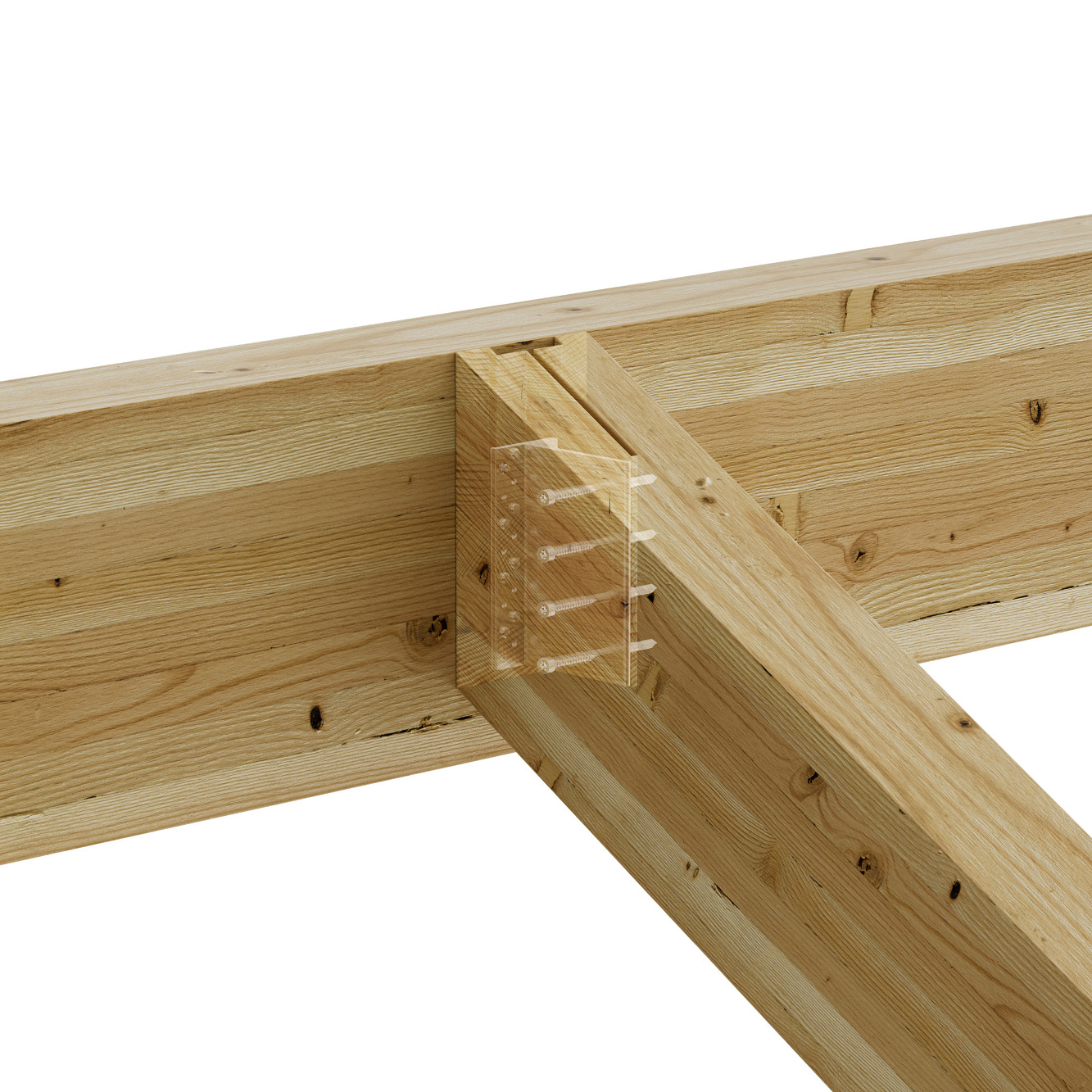

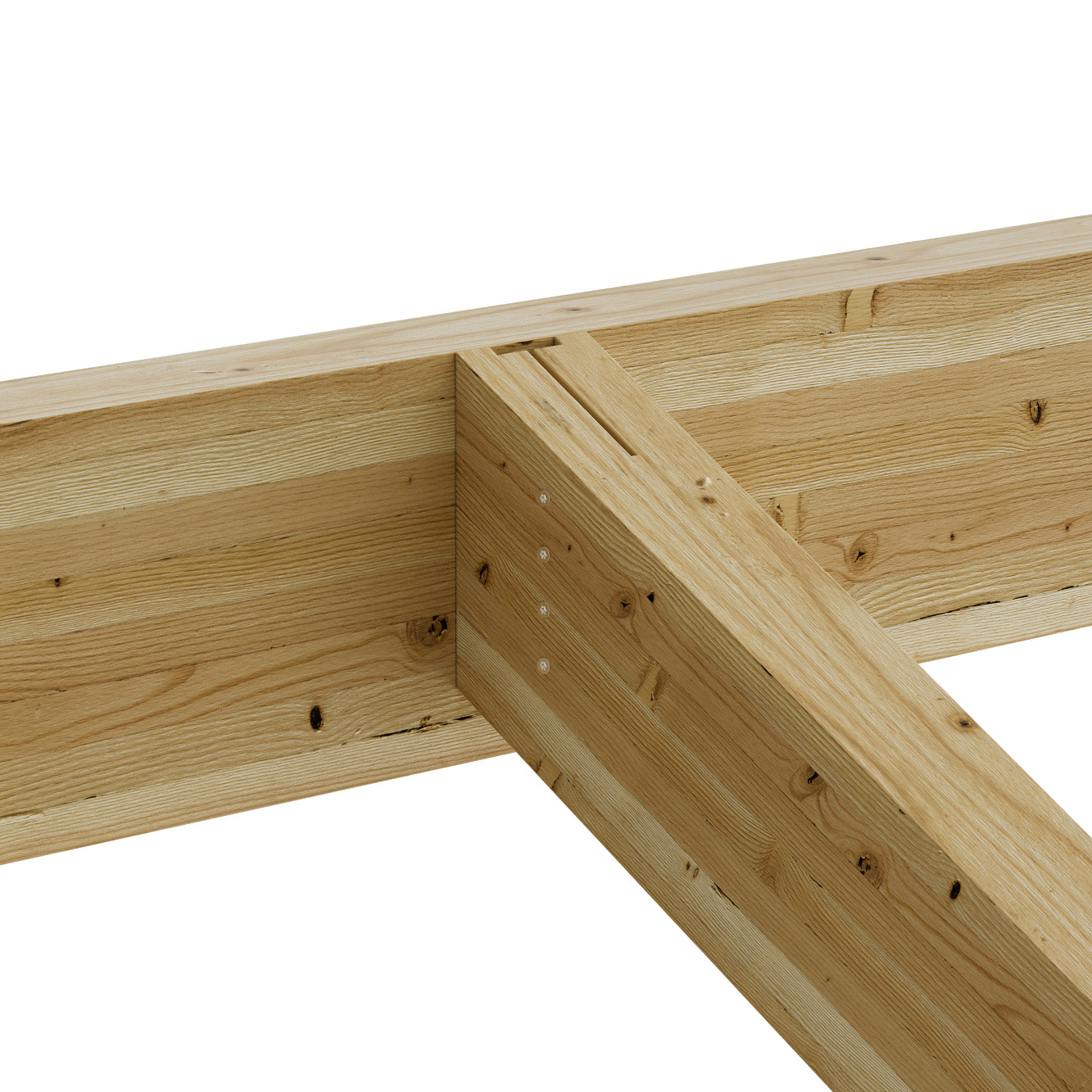

Vigas laminadas

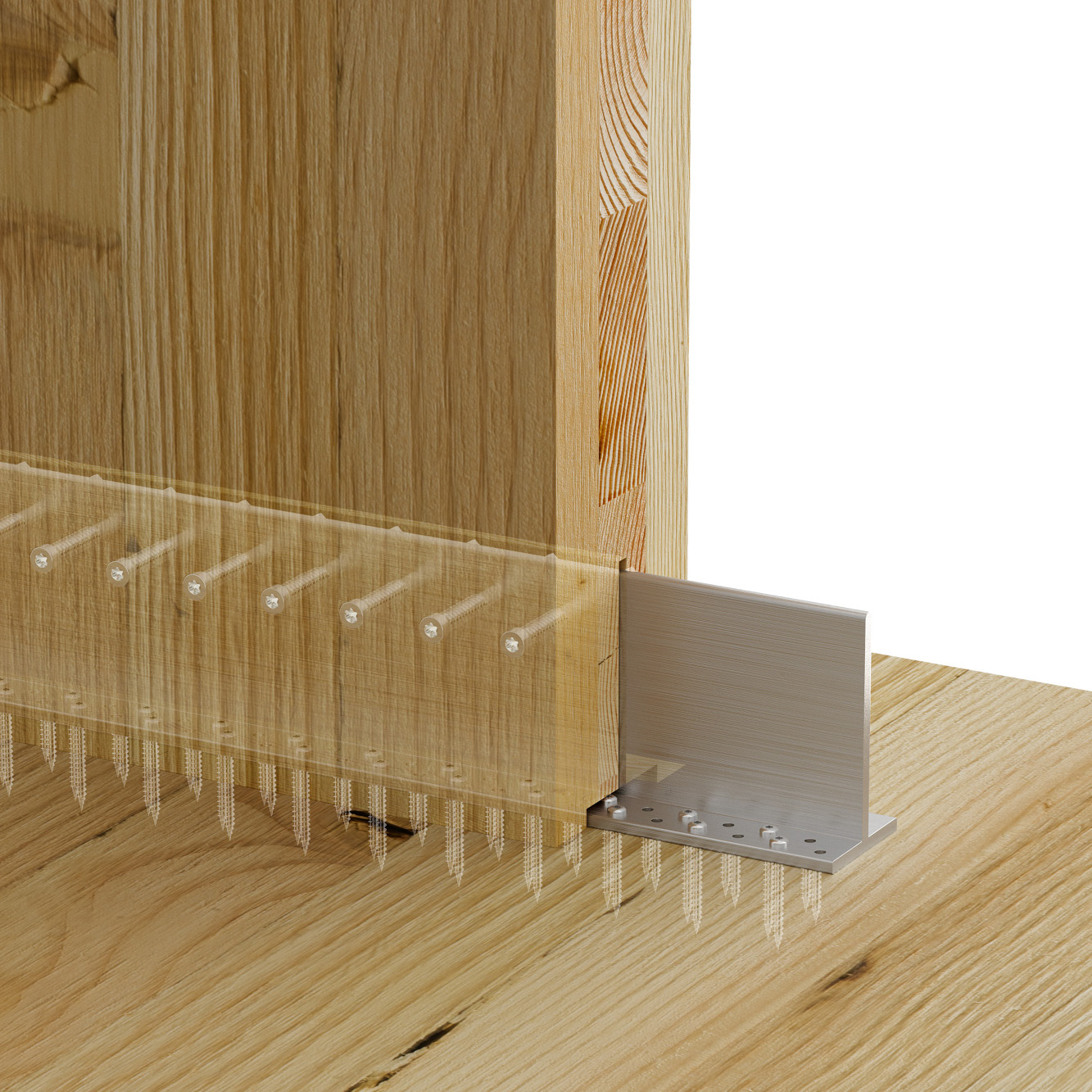

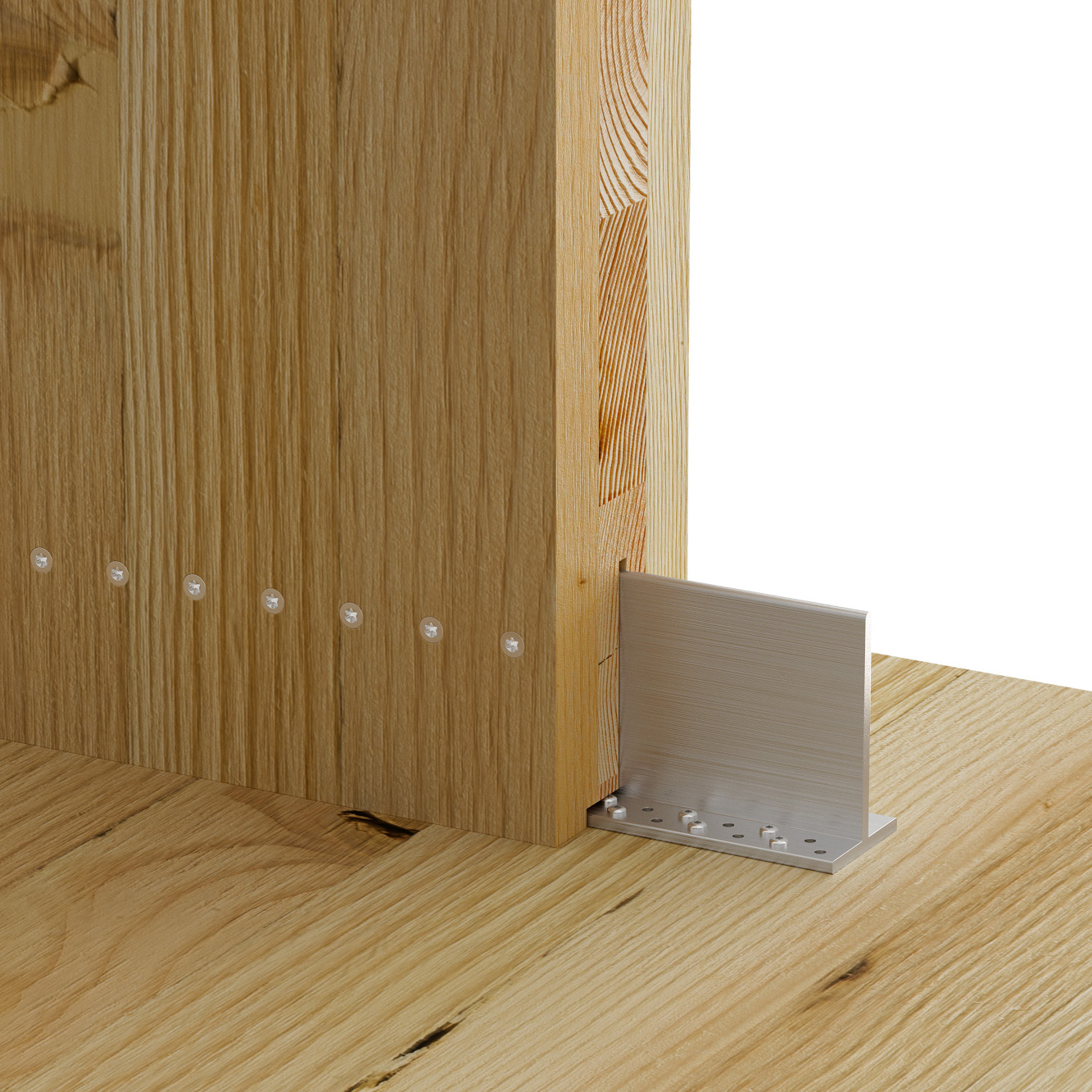

Pared de CLT con suelo de CLT

Apropiado para

Conectores ocultos de aluminio

Datos técnicos

Dimensiones

Referencia	Otros datos dimensionales
	Código del artículo	DB nr.	NOBB nr.	Dimensiones y Valores Característicos[mm]							Ctd por caja	Peso[kg]
	Código del artículo	DB nr.	NOBB nr.	d	Longitud [L]	Diámetro de la cabeza [dh]	Diámetro de la varilla superior [d1]	Longitud de la rosca superior [Lg2]	Longitud de la rosca inferior [Lg1]	Boquilla	Ctd por caja	Peso[kg]
SDD7.5X93	78119	2395460	60153142	7.5	93	12	6.9	27	8.5	T-40	50.0	0.033
SDD7.5X113	78120	2395461	60153143	7.5	113	12	6.9	36	12.5	T-40	50.0	0.039
SDD7.5X133	78121	2395463	60153193	7.5	133	12	6.9	36	12.5	T-40	50.0	0.046
SDD7.5X153	78122	2395464	60153194	7.5	153	12	6.9	36	12.5	T-40	50.0	0.053
SDD7.5X173	78123	2395465	60153197	7.5	173	12	6.9	36	12.5	T-40	50.0	0.06

Instalación

Montaje

Installation

The self-drilling dowel can be screwed directly through the wooden part to be assembled with the aluminium connector, without pre-drilling.

For installation with an aluminium connector, we recommend using a high-torque, low-speed screwdriver (600-1000 rpm). A pressure of 25 to 30 kg should be applied to the screwdriver after the drill tip comes into contact with the aluminium.

It is recommended to have a wood notch clearance of 1 to 2 mm, i.e. a notch of 7 to 8 mm for a 6 mm thick plate (BTALU type), to allow chips to be removed. The dowel must be perpendicular to the plate to be drilled.
