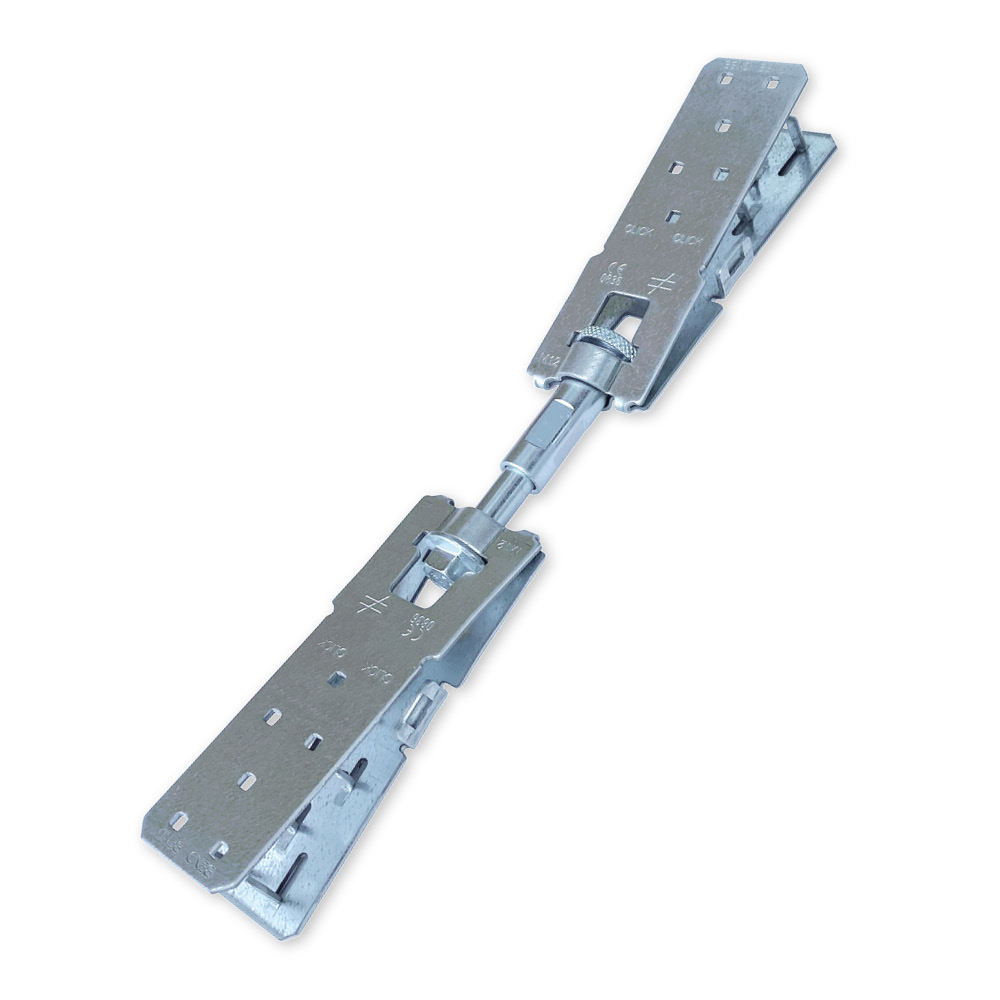

BPST

Tensor para fleje

El tensor para fleje BPST facilita la instalación de flejes metálicos en la obra. Su innovador sistema de cierre permite una instalación rápida y sencilla, reduciendo considerablemente el tiempo de instalación en comparación con los tensores para flejes tradicionales. Se adapta a flejes perforados FP de ancho 30, 40 y 60 mm.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Interior

Acero galvanizado Z275

EPD

Detalles de producto

Imagenes

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346

Ventajas

Ajuste e instalación simplificados para la realización del arriostramiento,
Sin tuercas ni pernos,
Apriete posible después de la estabilización de la estructura,

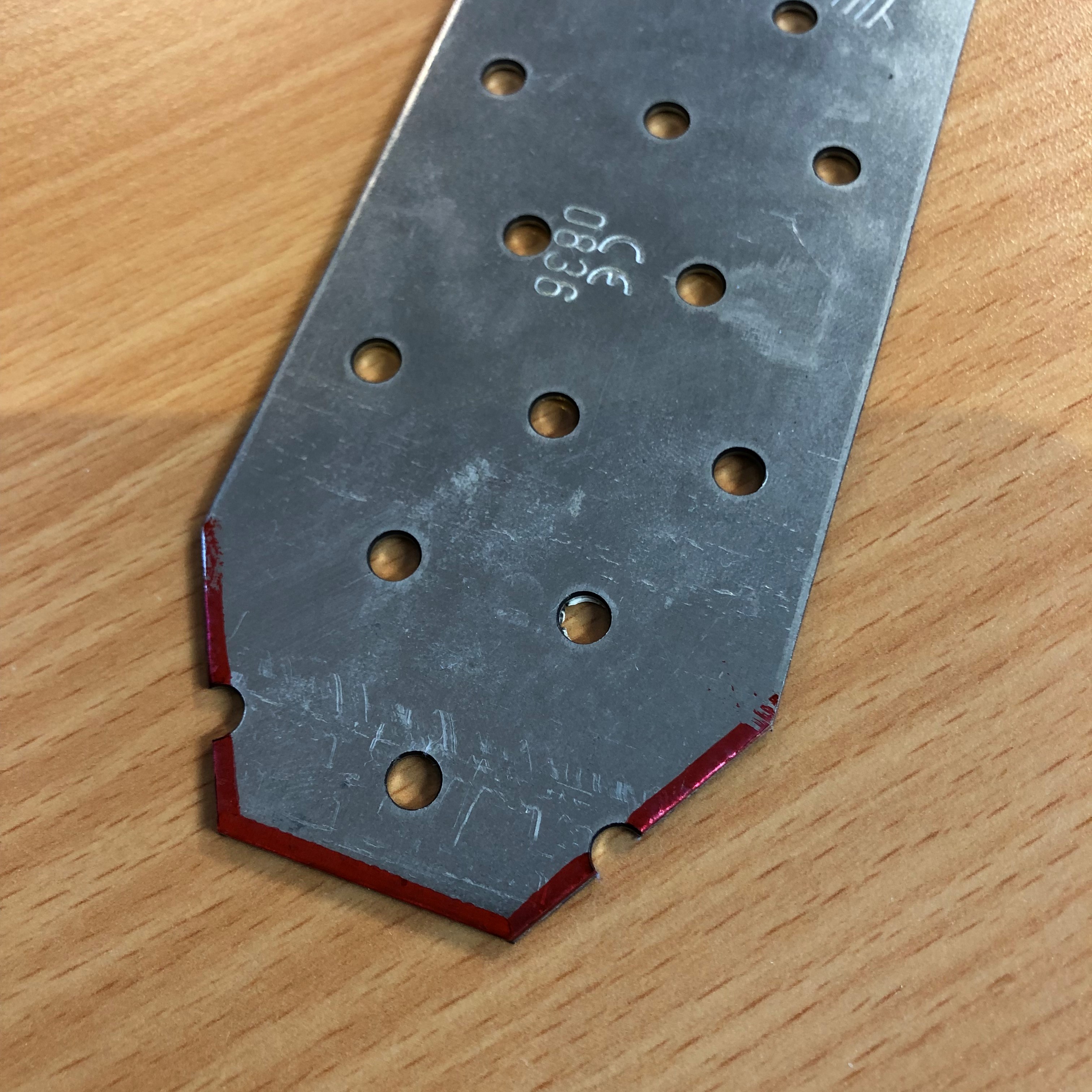

Compatible con los flejes perforados FP30, FP40 y FP60.

Aplicaciones

Campos de aplicación

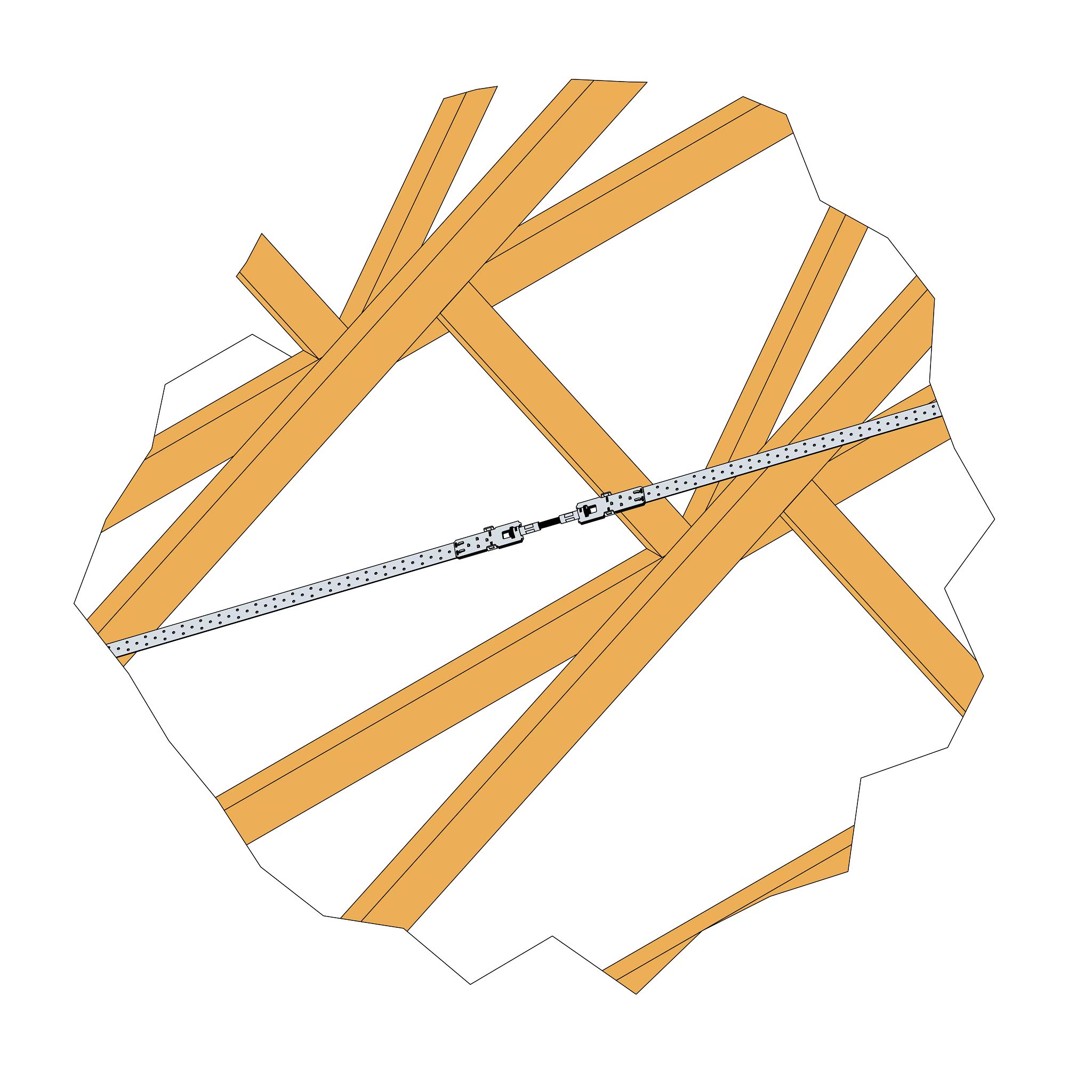

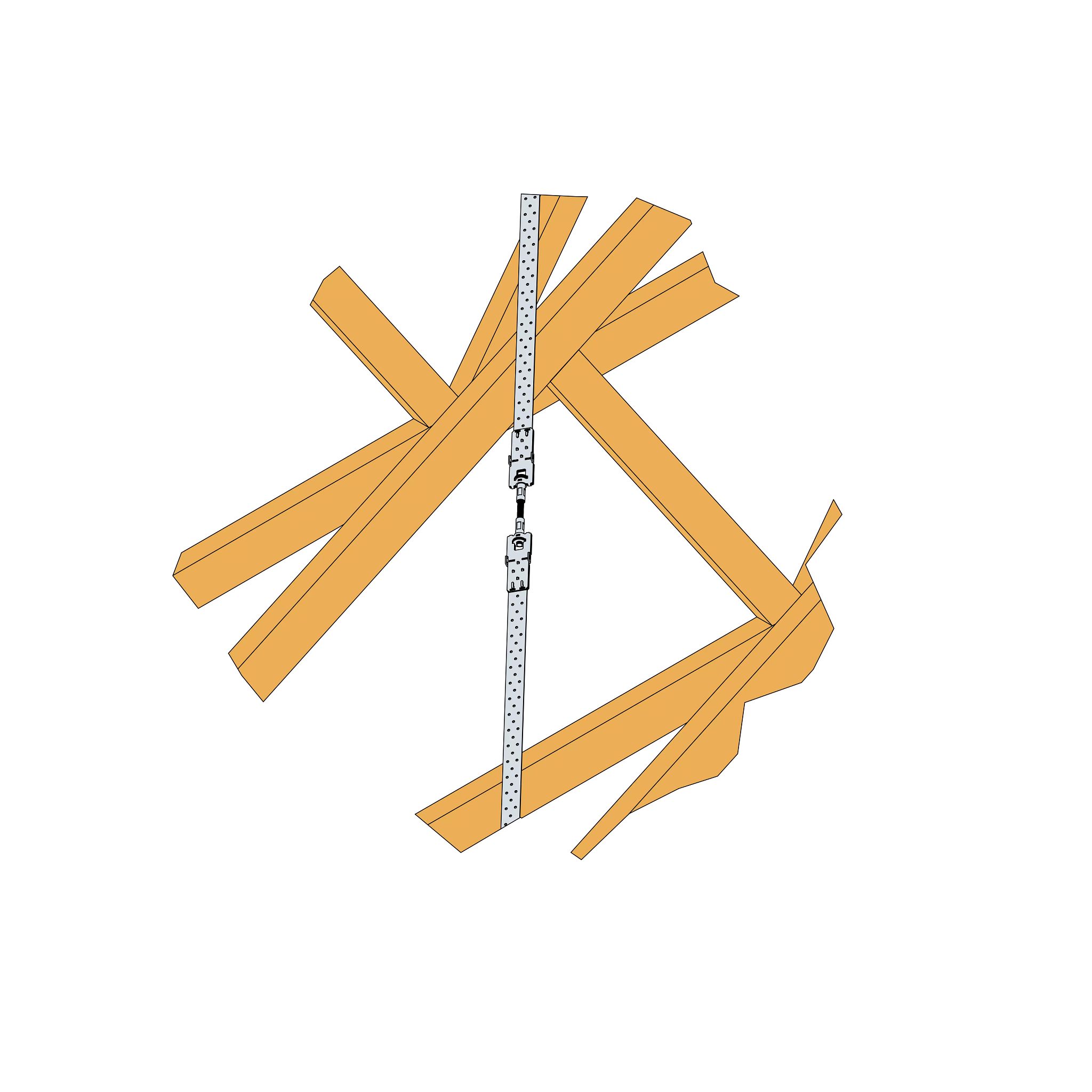

Arriostramiento de armazones,
Estructuras de madera...

Datos técnicos

Dimensiones

Dimensiones

Modelo	DB nr.	Dimensiones [mm]				Box Quantity	Peso [kg]
Modelo	DB nr.	A	B	t	Longitud del tornillo	Box Quantity	Peso [kg]
BPST	2142326	51	325-365	2	50	10	0.64

Prestaciones del producto

Modelo	Valores Características [kN]
Modelo	R_1.k
BPST	27.5

Los valores de resistencia característicos más encima son válidos para la inserción de 6 picos, 2 de los cuales están doblados.

Instalación

Montaje

Instalación

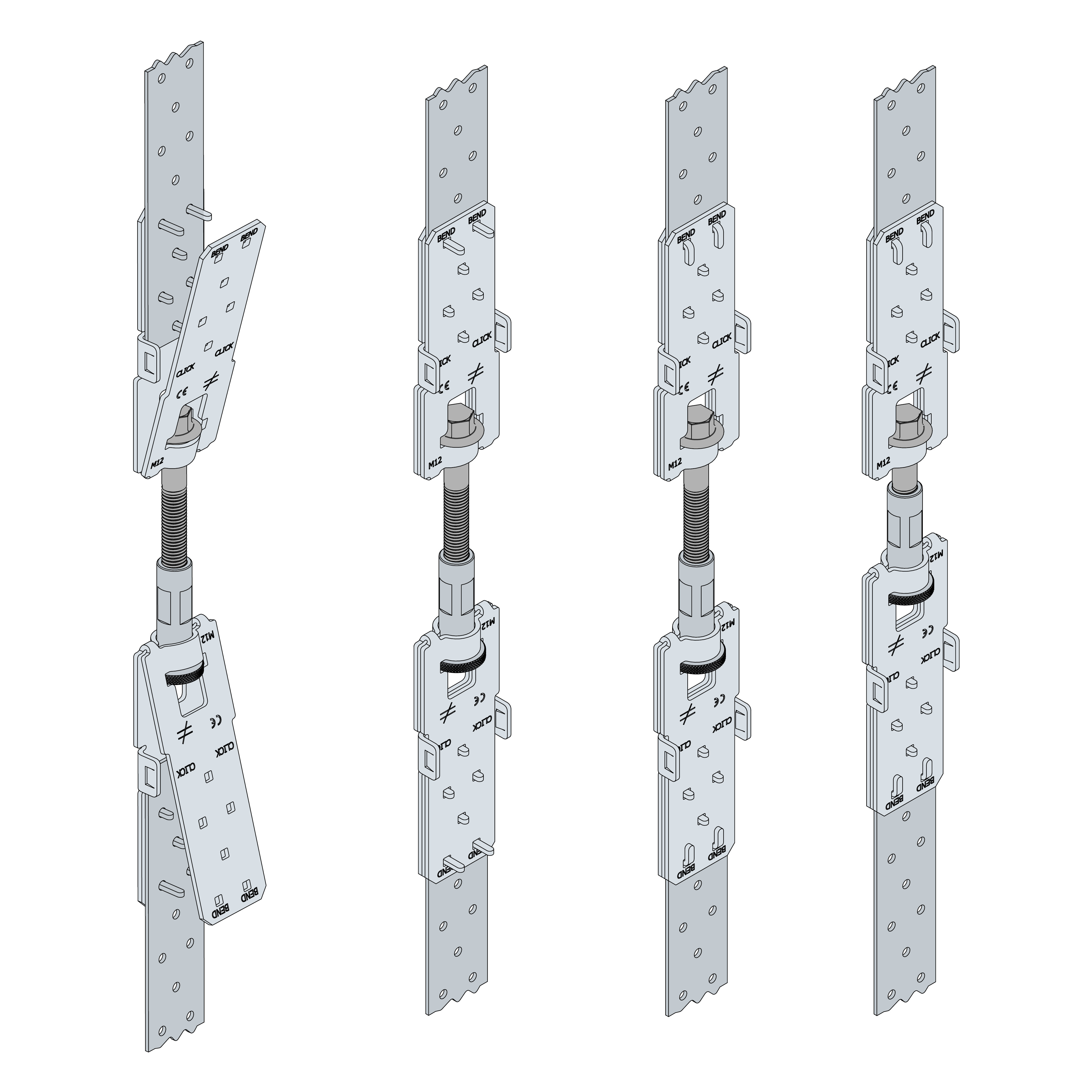

Ensamblar las dos partes del BPST insertando al menos 10 mm de varilla roscada en la parte hembra,

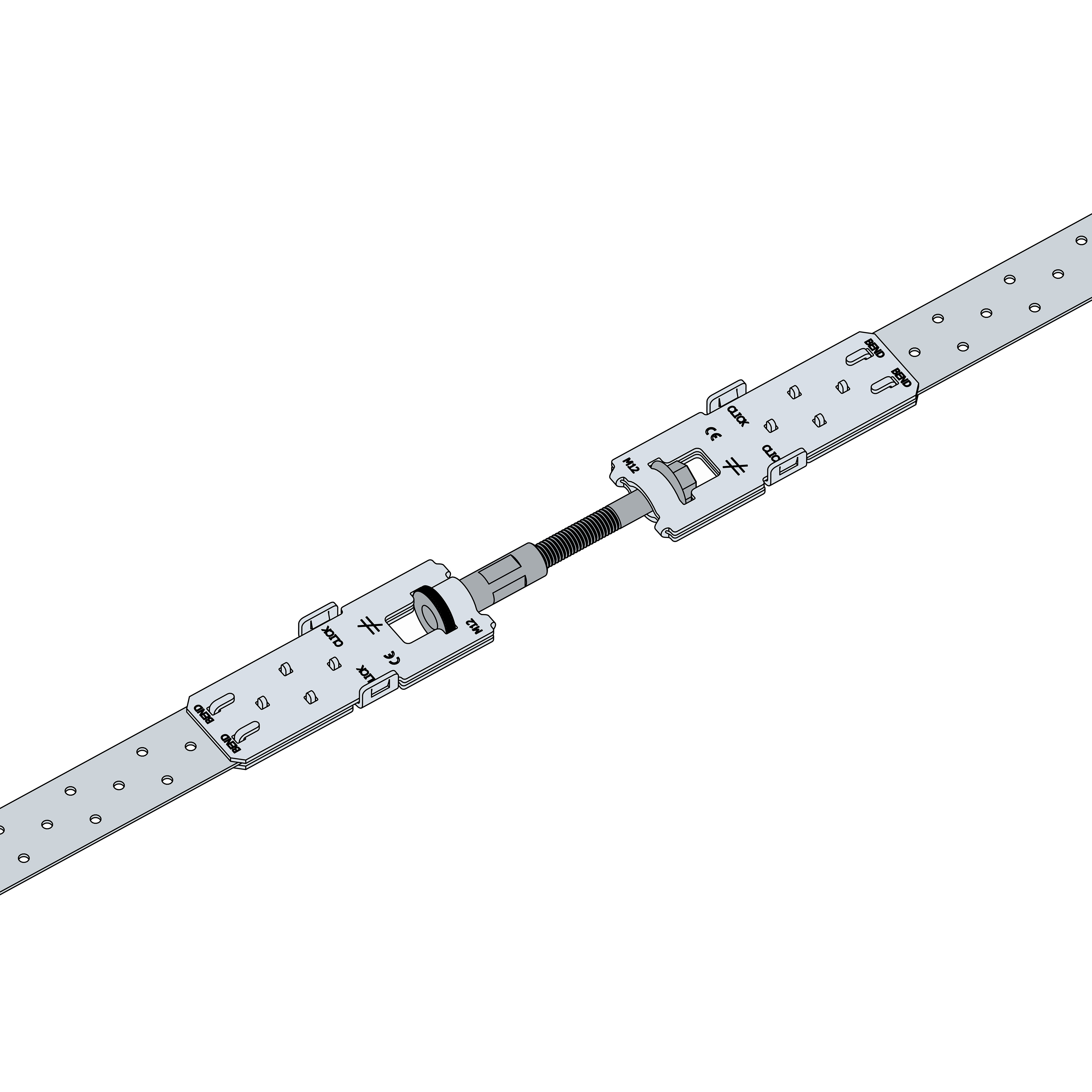

Deslizar los extremos de los flejes en las pinzas del BPST y hacer clic para cerrar,

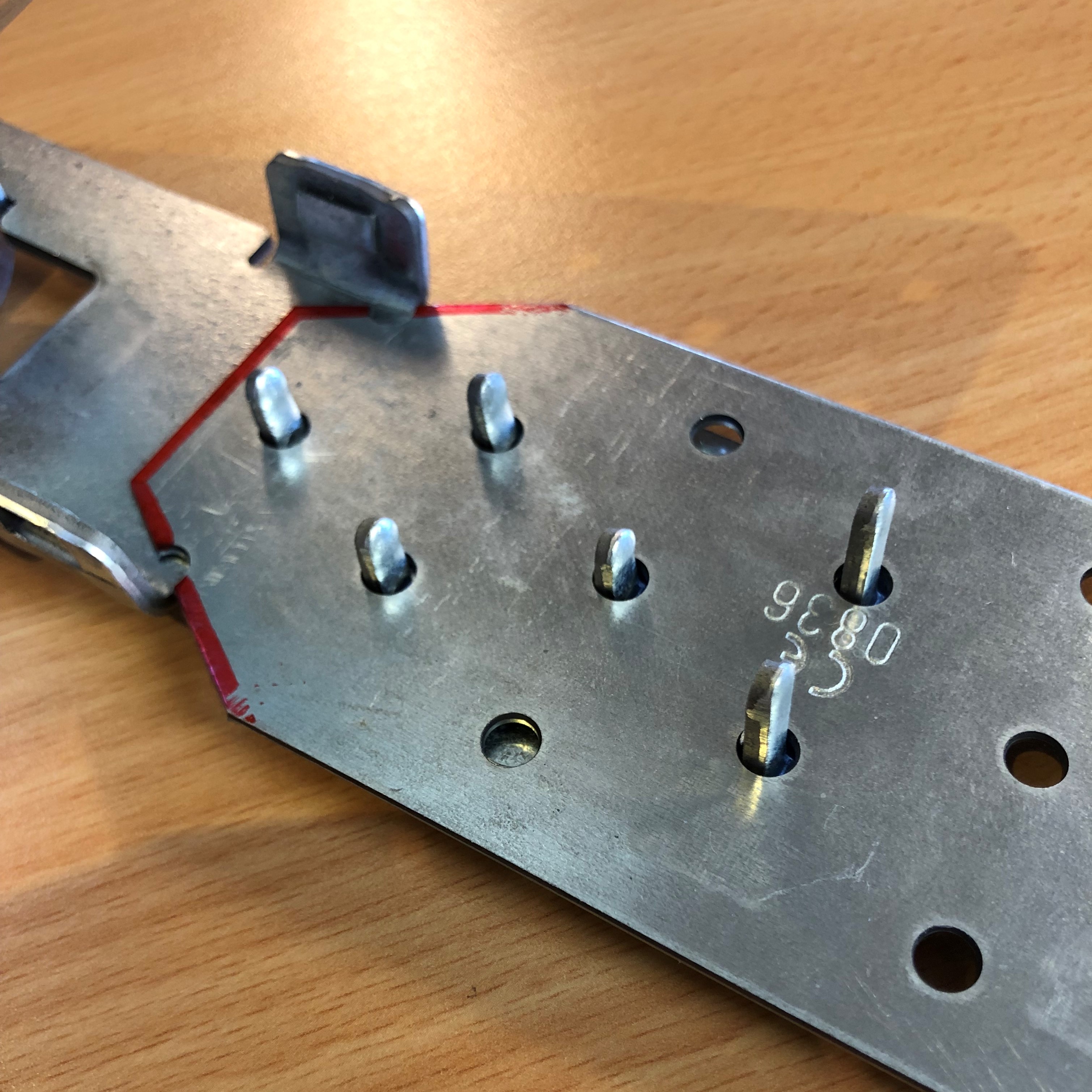

Doblar los 2 picos más largos, en cada pinza, para bloquear el cierre,
Ajustar la tensión del fleje atornillando aún más el BPST en la varilla roscada.
