SV
Tornillo de acero inoxidable para terraza - Inox A2
El tornillo SV-A2, de acero inoxidable A2 y adaptado para los montajes en el exterior, no necesita perforación previa. Sus ventajas técnicas le permiten el montaje de terrazas de alta calidad.
Clase de servicio 3
Exterior
EPD
Acero inoxidable A2
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones y Valores Característicos
Dimensiones
| Referencia | Dimensiones de las fijaciones | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Dimensiones y Valores Característicos[mm] | Otro | Instalación | ||||||||
| Ø tête[mm] | Longitud tornillo[mm] | dₕ[mm] | D[mm] | lg[mm] | tfix[mm] | Boquilla[mm] | Ctd. por caja | Peso[kg] | m² / caja | ||
| SV5.0X50L500A2 | SV5.0X50L500A2 | 5 | 50 | 8.5 | 3.2 | 28 | 20 | T-25 | 500 | 2 | 14 |
| SV5.0X60L400A2 | SV5.0X60L400A2 | 5 | 60 | 8.5 | 3.2 | 30 | 24 | T-25 | 400 | 1.9 | 11 |
| SV5.0X70L300A2 | SV5.0X70L300A2 | 5 | 70 | 8.5 | 3.2 | 36 | 27 | T-25 | 300 | 1.8 | 8 |
| SV5.0X50L200A2 | 76244 | 5 | 50 | 8.5 | 3.2 | 28 | 20 | T-25 | 200 | 0.004 | 5.5 |
| SV5.0X60L150A2 | 76245 | 5 | 60 | 8.5 | 3.2 | 30 | 24 | T-25 | 150 | 0.005 | 4 |
| SV5.0X70L150A2 | 76246 | 5 | 70 | 8.5 | 3.2 | 36 | 27 | T-25 | 150 | 0.005 | 4 |
* Superficie que se puede realizar con una caja, cálculo realizado bajo la hipótesis de una lama de 120 mm de ancho – distancia entre centros de rastreles 500 mm – es decir, 35 tornillos / m2 aproximadamente.
Instalación

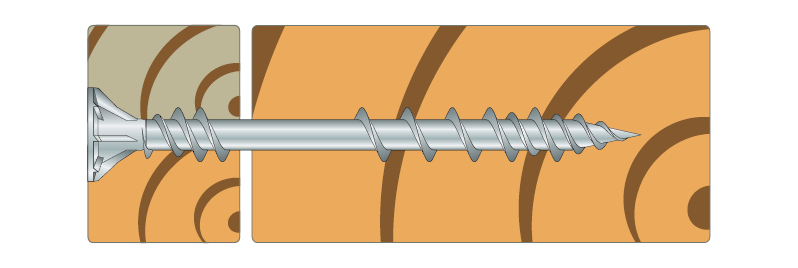

Montaje
1. Mejor penetración, punta afilada
2. Limpieza y rapidez de fijación
3. Fijación de la lama sobre el rastrel
4. Ocho nervios bajo la cabeza para un acabado perfecto
