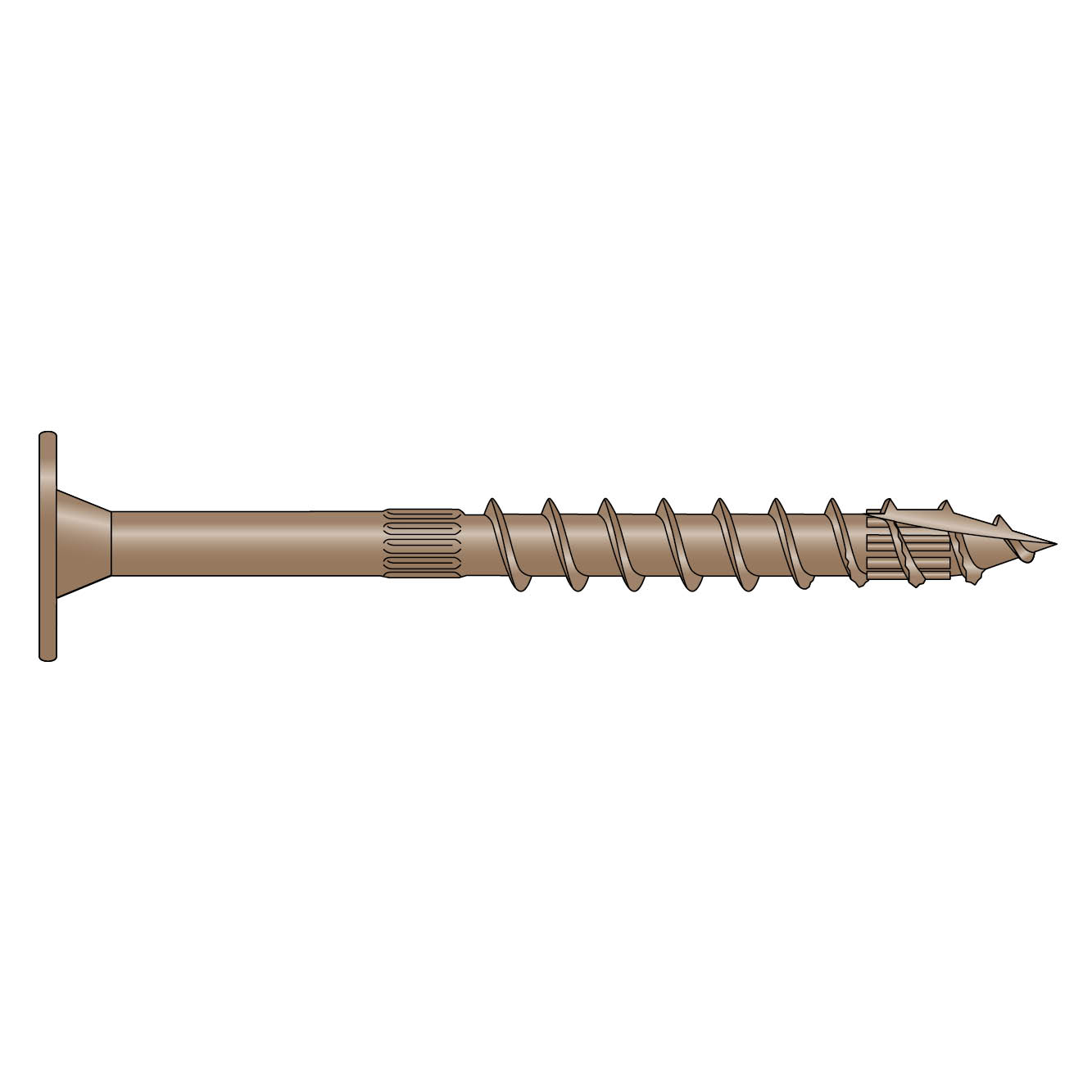

SDWS

Tornillo para madera de construcción

El tornillo para la construcción de madera SDWS fue especialmente diseñado para la unión de elementos en madera en el exterior gracias a un acabado doble barrera.

Marcado CE
Clase de servicio 3
Revêtement double barrière
Exterior
Solid Wood

Detalles de producto

Imagenes

Características

Materia

  • Acero endurecido y acabado doble barrera.

Ventajas

  • Su cabeza plana posibilita reducir los problemas durante la manipulación y el montaje de los elementos,
  • Sus altas prestaciones frente a la cizalladura permiten utilizar una distancia entre tornillos más amplia,
  • Su rosca parcial permite apretar distintos elementos entre sí,
  • La longitud del tornillo se ha optimizado para conseguir una penetración máxima,
  • Acabado doble barrera que permite un uso en exterior,
  • No necesita perforacion previa,
  • Cabeza con huella de estrella profunda que mejora la orientación del tornillo y la vida útil de las puntas.

Aplicaciones

Soporte

  • Armazones de madera,
  • Madera maciza.

Campos de aplicación

  • Fijación de elementos de madera múltiples (montantes de armazón, cerchas, ...).

Datos técnicos

Dimensiones

Dimensiones

Modelo Dimensiones de las fijaciones [mm]
d l dh D lg Boquilla
SDWS08X75DB87519.45.237T-40
SDWS08X100DB10019.45.259T-40
SDWS08X126DB12619.45.269T-40
SDWS08X151DB15119.45.269T-40
SDWS08X202DB20219.45.269T-40
SDWS08X252DB25219.45.269T-40

Valores caraterísticos

Modelo Momento de de flujo plástico característico – My,k [My.k] [Nm] Parametro de resistencia característica al arranque - fax,k,90° [fax.k.90°] [N/mm²] Parametro de resistencia característica a la travesía de la cabeza - fhead,k [fhead.k] [N/mm²] Resistencia Característica en tracción - ftens,k [ftens.k] [kN] Resistencia característica a la torsión - ftor,k [ftor.k] [Nm]
SDWS08X75DB17.413.221.421.424.2
SDWS08X100DB17.413.221.421.424.2
SDWS08X126DB17.413.221.421.424.2
SDWS08X151DB17.413.221.421.424.2
SDWS08X202DB17.413.221.421.424.2
SDWS08X252DB17.413.221.421.424.2

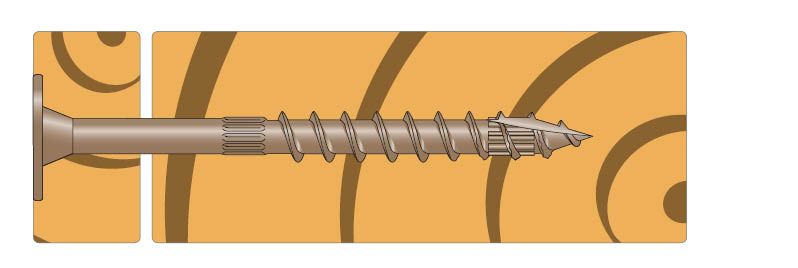

Instalación

Montaje

Instalación

  • Los tornillos SDWS pueden instalarse fácilmente con un destornillador eléctrico de baja velocidad (igual o inferior a 2.500 rpm) y una punta T40 (se suministra una con cada caja de tornillos),
  • No es necesario realizar ningún tipo de perforación previa,
  • La posición de los tornillos puede desplazarse hasta 75 mm para evitar el resto de elementos de la unión o los defectos de la madera.

Abacus

Resistencias características - Madera / Madera

Modelo Resistencias características - Madera / Madera C24
Axial Cizalladura paralela a la veta en función de t1 [Rv.0.k] [kN] Cizalladura perpendicular a la veta en función de t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
SDWS08X75DB403.413.213.263.05----3.213.263.05----
SDWS08X100DB435.493.743.953.97----3.743.953.97----
SDWS08X126DB606.353.954.174.194.19---3.954.174.194.19---
SDWS08X151DB856.353.954.174.194.194.194.19-3.954.174.194.194.194.19-
SDWS08X202DB1376.353.954.174.194.194.194.194.193.954.174.194.194.194.194.19
SDWS08X252DB1866.353.954.174.194.194.194.194.193.954.174.194.194.194.194.19

Estas resistencias son válidas para:

  • Una madera bajo la cabeza con un grosor inferior o igual al valor t1 mostrado en la columna adyacente.
  • Un tornillo cuyo eje está situado entre 45 y 90º respecto a la veta de la madera en el caso de los ESCR(XXX), y a 90º respecto a la veta de la madera para el resto de tornillos.

Para los tornillos de fijación (rosca parcial), la dimensión t1 corresponde al grosor máximo para que la rosca quede completamente introducida en la madera por el lado de la punta, lo que garantiza un ajuste óptimo durante la colocación.
Las resistencias a cizalladura corresponden a varios grosores de madera bajo la cabeza t1 y para las siguientes configuraciones:

  • Eje del esfuerzo a 0º respecto a la veta de las dos maderas Rv.0°.k
  • Eje del esfuerzo a 90º respecto a la veta de las dos maderas Rv.90°.k

Estas resistencias son válidas para madera con clase mecánica C24 o superior.
La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validado.
Para los tornillos de rosca parcial, las resistencias se muestran únicamente para las configuraciones en las que la rosca no sobrepasa más de 5 mm en el elemento de madera bajo la cabeza para garantizar un ajuste óptimo.
La cláusula (2) de la parte 8.3.1.2 de la EN1995-1-1:204+A2:2014 sobre la profundidad de penetración se ignora en este cálculo.

Resistencias características - Acero / Madera

Modelo Resistencias características - Acero / Madera C24
Axial [Rax.st.k] [kN] Cizalladura placa fina Cizalladura placa gruesa
Rv.0.st.k [kN] Rv.90.st.k [kN] Rv.0.st.k [kN] Rv.90.st.k [kN]
SDWS08X75DB3.413.453.454.534.53
SDWS08X100DB5.493.973.975.055.05
SDWS08X126DB6.354.194.195.265.26
SDWS08X151DB6.354.194.195.265.26
SDWS08X202DB6.354.194.195.265.26
SDWS08X252DB6.354.194.195.265.26

Las resistencias a cizalladura corresponden a un acero grueso (tst = d) y fino (tst = 0,5xd) para las siguientes configuraciones:

  • Eje del esfuerzo a 0º respecto a la veta de la madera Rv.0°.k
  • Eje del esfuerzo a 90º respecto a la veta de la madera Rv.90°.k

Estas resistencias son válidas para madera con clase mecánica C24 o superior.
Las resistencias para los grosores de acero intermedios se pueden obtener interpolando entre los valores correspondientes a la placa de acero fina y la gruesa.
La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validado.

Resistencias características - Listón/Montante

Modelo Resistencias características - Listón/Montante C24
Grosor mínimo del montante [mm] Distancia mínima del contorno inferior del listón a4.c [mm] Resistencia a la cizalladura en función del grosor del listón t1 [Rv.90-0.k] [kN]
35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] 90 [mm] ≥100 [mm]
SDWS08X75DB46233.453.262.93-----
SDWS08X100DB46233.973.973.92-----
SDWS08X126DB46234.194.194.194.19----
SDWS08X151DB46234.194.194.194.194.194.194.07-
SDWS08X202DB46234.194.194.194.194.194.194.194.19
SDWS08X252DB46234.194.194.194.194.194.194.194.19

Certificación

Declaración de prestaciones (DoP)

Descarga

  • Solid-Drive - Fijaciones para uniones estructurales en madera

    Solid-Drive - Fijaciones para uniones estructurales en madera

    Las fijaciones Solid-Drive facilitan el trabajo de ingenieros e instaladores. Su diseño de altas prestaciones mejora los valores de aplicación de cargas, al tiempo que disminuye el tiempo de instalación y, por lo tanto, reduce los costes de mano obra y de materiales.
