LEA

Unión cabrio corto-limatesa

La unión LEA permite conectar una limatesa y un cabrio corto formando un ángulo de 45°.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Interior

Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346,
Espesor : 1,5 mm.

Ventajas

Diseño que permite posicionar perfectamente el cabrio corto.

Aplicaciones

Soporte

Cerchas.

Campos de aplicación

Fijación de cabrio corto.

Datos técnicos

Dimensiones


Dimensiones y Valores Característicos

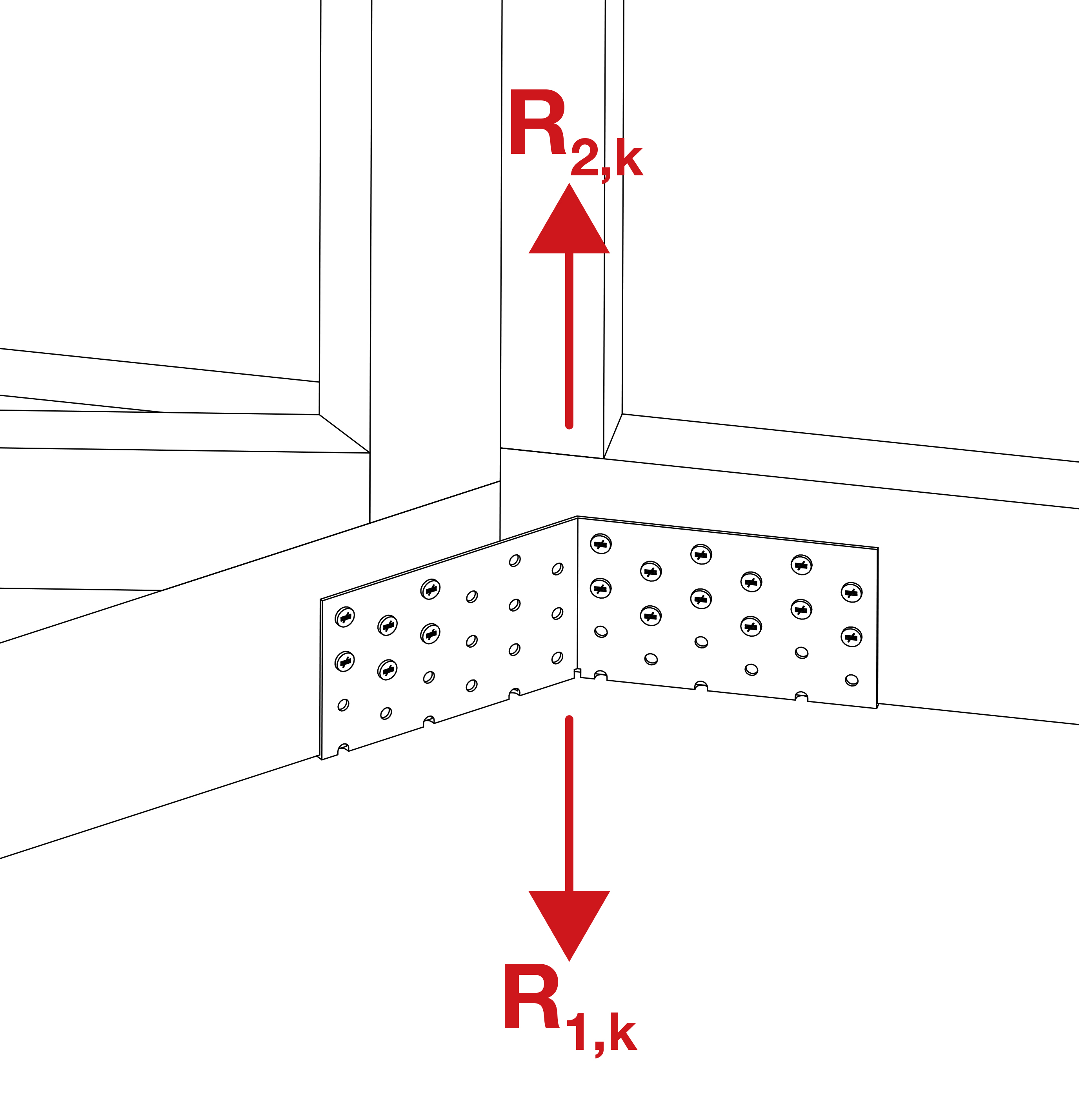

Modelo	Dimensiones [mm]				Perçages		Valeurs Caractéristiques Bois de classe C24 [kN]
Modelo	A	B	C	D	Ala A	Aile B	Descendante	Ascendante
LEA240/30/70/1.5	118	118	30	70	12 - Ø4.0x35	6 - Ø4.0x35	2.7	2.3

Instalación

Montaje

Fijaciones

Puntas anilladas CNA Ø 4.0x35 mm.

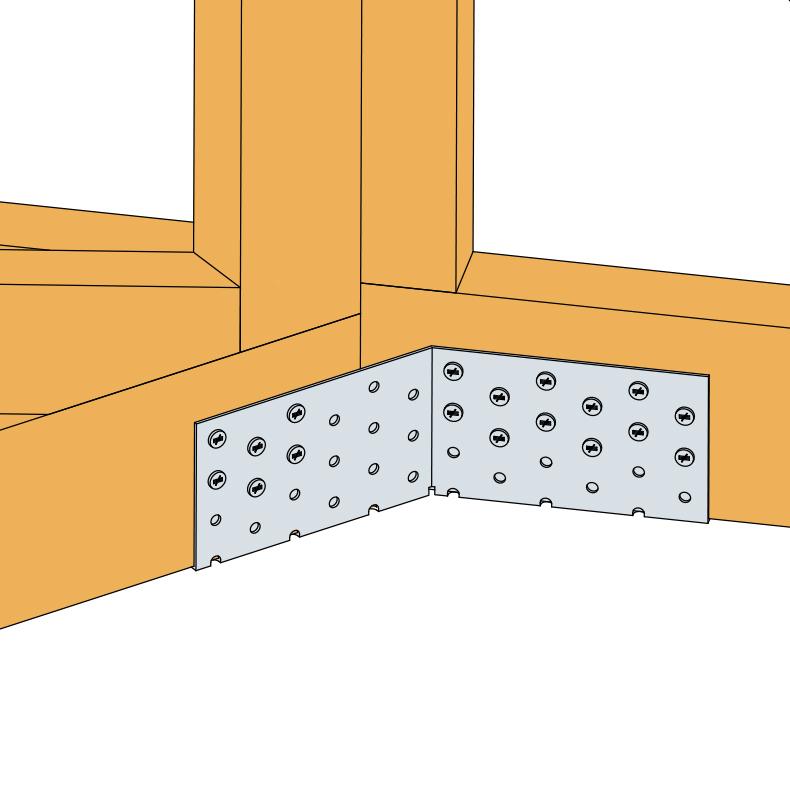

Puesta en obra

Sobre madera :

Trace la situación de la viga principal sobre el elemento principal.
Oriente el estribo y prefije las alas a cada lado.
Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
Finalice la fijación en cada lado.
Oriente la viga principal en el estribo.
Fije la viga principal al estribo.
Existen dos tipos de clavado sobre madera, total o parcial.
