Conectores

Anclaje para montante de armazón

El uso del anclaje AH y su arandela US40/50/10G se recomienda para reforzar las paredes con armazón de madera sometidas a esfuerzos de levantamiento. Este conector ofrece una capacidad importante de aplicación de cargas de tracción. Además, su pequeña anchura permite fijarlo a montantes de 45 mm de anchura.

Ficha técnica

Marcado CE

DITE

Acero electrocincado 20µm

EPD

Interior

Clase de servicio 2

Detalles de producto

Imagenes

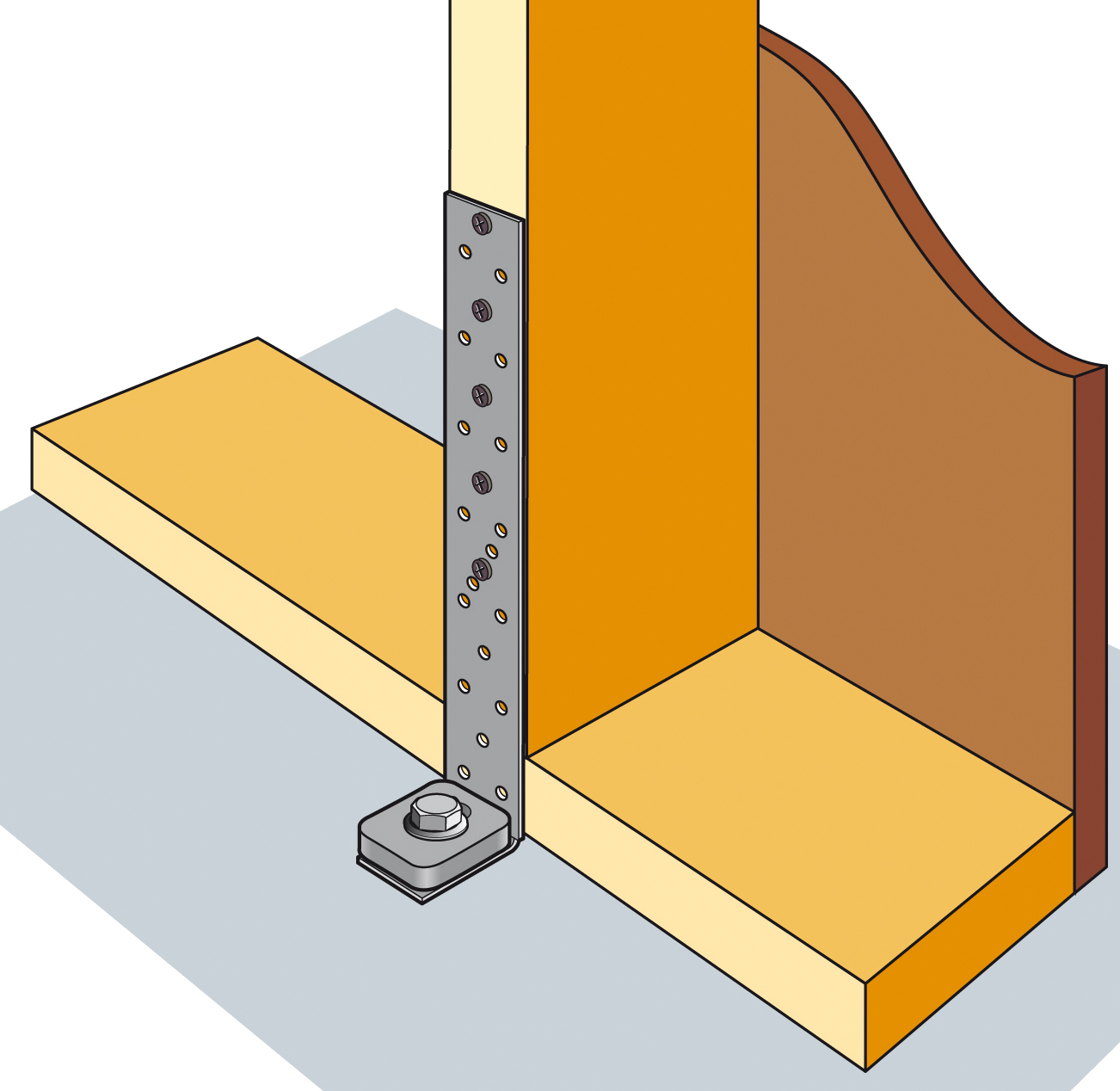

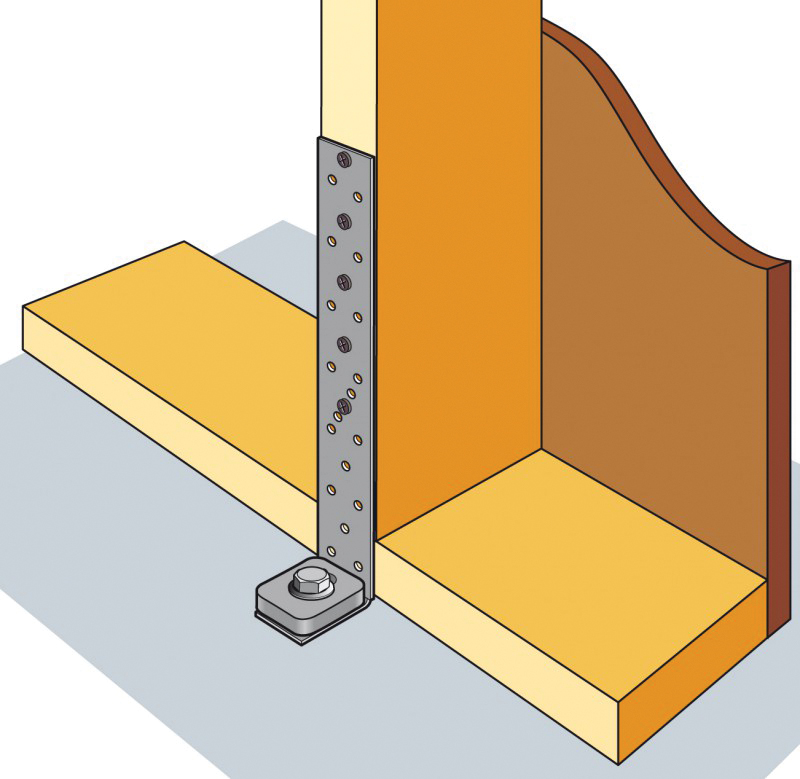

Configuración 1: Un zócalo de 45 mm

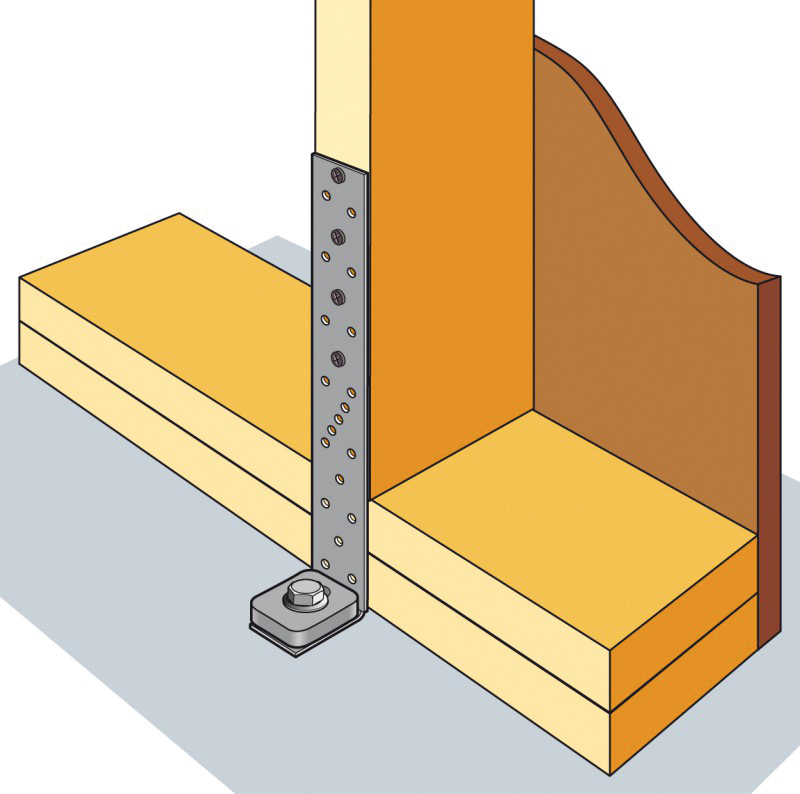

Configuración 2: Dos zócalos de 45 mm

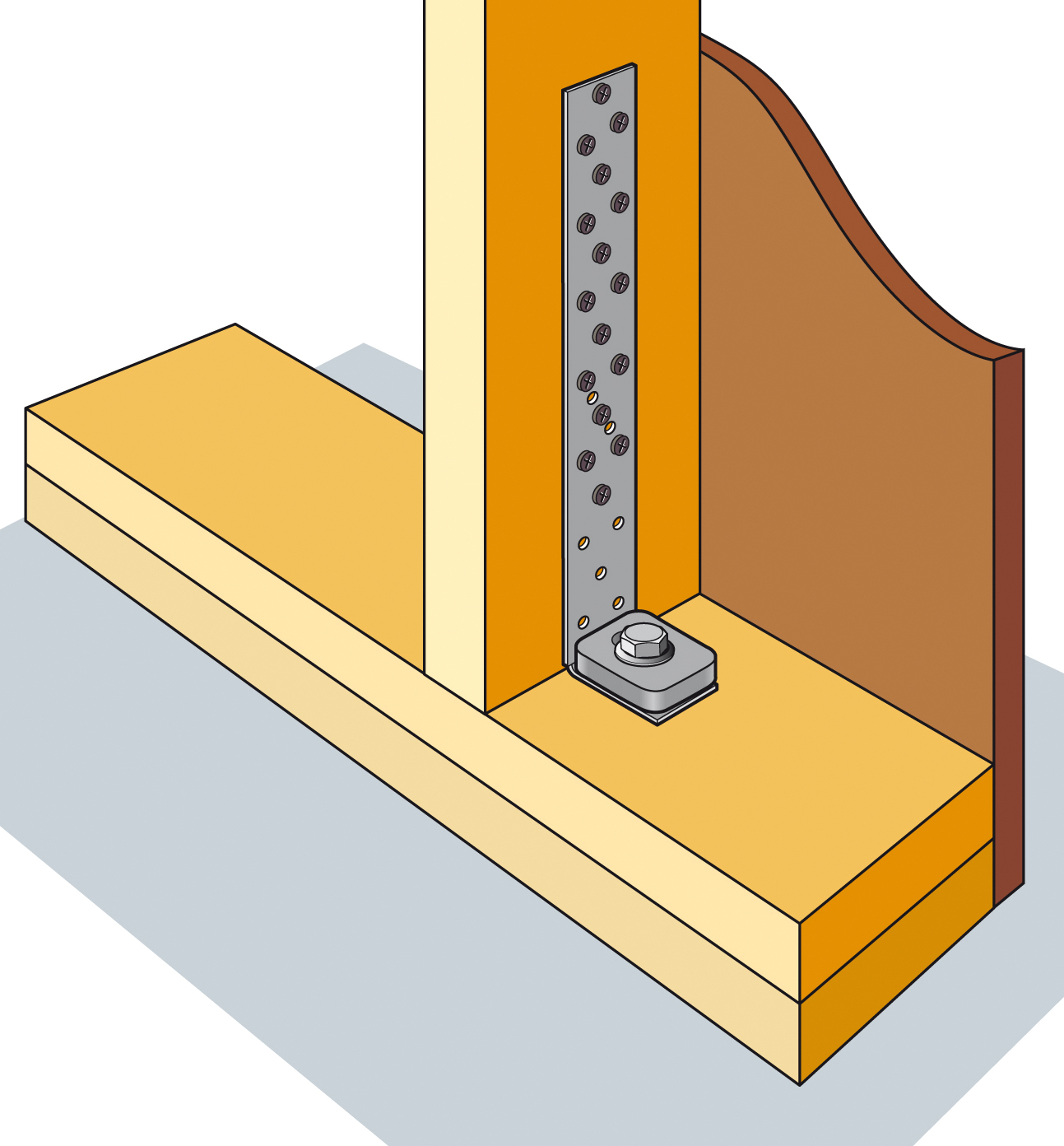

Configuración 3: Montaje en el exterior del muro

Características

Materia

AH29050/2-FR : acero galvanizado S250GD + Z275 según NF EN 10346,
Espesor : 2 mm,
Arandela US40/50/10G : acero S235JR + galvanización en caliente.

Ventajas

Anclaje de pequeña anchura que puede utilizarse sobre montantes de amazones de 45 mm de anchura,
Permite anclar sólidamente la pared con armazón de madera al suelo (algo recomendado en zonas sismicas),
Refuerza la conexión montante-zócalo al impedir el levantamiento del montante. Asimismo, la disipación de energia en el tablón se produce a la altura de la unión.

Aplicaciones

Soporte

Elemento principal : hormigón, madera,
Elemento secundario : madera.

Campos de aplicación

Montantes de estructuras de madera.

Datos técnicos

Dimensiones

Referencia	Dimensiones del crampón
	Otro		Dimensiones y Valores Característicos[mm]				Agujeros Ala A	Agujeros Ala B
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	Espesor[mm]	Redondo	Redondo
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	Espesor[mm]	Ø5	Ø13
AH29050/2-FR	40.0	0.34	292	52	40	2	23	1
AH39050/2-FR	40.0	0.4	390	52	40	2	27	1
AH49050/2-FR	40.0	0.44	492	52	40	2	36	1
AH29050/4-FR	20.0	0.52	294	54	40	4	23	1
AH39050/4-FR	20.0	0.65	394	54	40	4	27	1
AH49050/4-FR	20.0	0.68	494	54	40	4	36	1

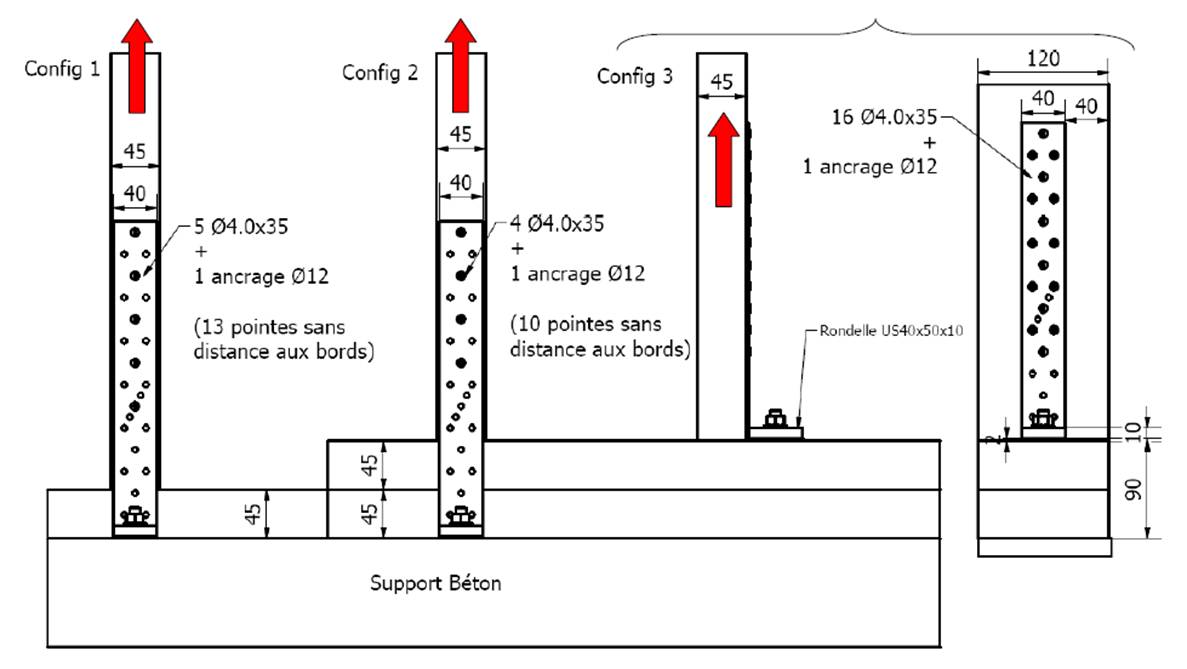

Valores Característicos - Configuración 1 - 1 zócalo 45 mm

Dimensiones

Referencia	Holdowns capacity
	Product capacities - Nail pattern 1
	Fijaciones				Valores característicos - Madera C24[kN]		Valores Característicos - Resistencia del anclaje WA incluida - Madera C24[kN]

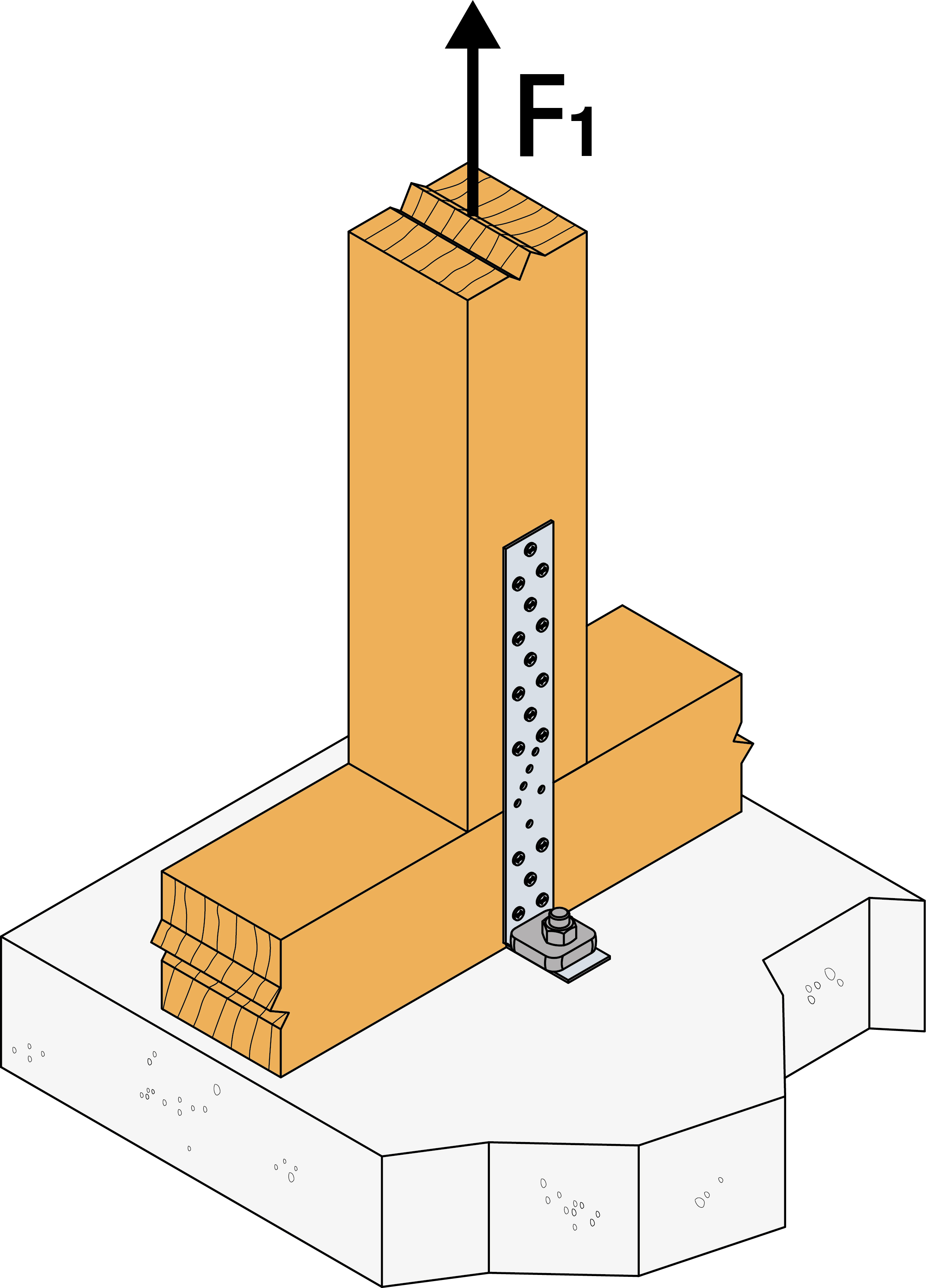

	Ala A		Ala B		R1,k (1)		R1,k (3)
	Cdad	Tipo	Cdad	Tipo	CNA4.0x35	CNA4.0x50	CNA4.0x35
AH29050/2-FR	5.0	CNA	1.0	Ø 12	8.3	11.1	8.3
AH39050/2-FR	7.0	CNA	1.0	Ø 12	11.6	13.8	8.3
AH49050/2-FR	9.0	CNA	1.0	Ø 12	13.8	13.8	8.3
AH29050/4-FR	5.0	CNA	1.0	Ø 12	8.3	11.1	8.3
AH39050/4-FR	7.0	CNA	1.0	Ø 12	11.6	15.5	8.3
AH49050/4-FR	9.0	CNA	1.0	Ø 12	14.9	18	8.3

Para la configuración 1, se recomienda el uso de 1 FM 753 EVO M12x119/20 o AT-HP + LMAS12/150.

⁽¹⁾ El valor característico dado se basa en la hipótesis de una duración de carga instantánea y una clase de servicio 2 según el EC5 (EN 1995) - k_mod= 1,1. La resistencia del anclaje debe satisfacer: (2.33 x F_d/ N_r.d) 1.5 + (0.79 x F_d / V_r.d)^1,5 < 1.

⁽³⁾ El valor característico dado se basa en la hipótesis de una duración de carga instantánea y una clase de servicio 2 según EC5 (EN 1995) - k_mod= 1,1. La resistencia del anclaje WA está incluida con los siguientes supuestos para un anclaje aislado en concreto no fisurado C20/25 con refuerzo normal: las distancias a los bordes son mayores que c_cr.N= 110 mm, c_cr.sp = 215 mm y el espaciado es mayor que s_cr.N = 220 mm, s_cr.sp= 430 mm.

Para cualquier otro tiempo de carga o clase de servicio, consulte nuestro ETE para obtener resistencias específicas.

Valores Característicos - Configuración 2 - 2 zócalos de 90 mm

Dimensiones

Referencia	Holdowns capacity
	Product capacities - Nail pattern 2
	Fijaciones				Valores Característicos - Resistencia del anclaje WA incluida - Madera C24[kN]	Valores característicos - Madera C24[kN]
	Ala A		Ala B		R1,k (3)	R1,k (1)
	Cdad	Tipo	Cdad	Tipo	CNA4.0x35	CNA4.0x35	CNA4.0x50
AH29050/2-FR	4.0	CNA	1.0	Ø 12	6.6	6.6	8.9
AH39050/2-FR	6.0	CNA	1.0	Ø 12	8.3	10	13.3
AH49050/2-FR	8.0	CNA	1.0	Ø 12	8.3	13.3	13.8
AH29050/4-FR	4.0	CNA	1.0	Ø 12	6.6	6.6	8.9
AH39050/4-FR	6.0	CNA	1.0	Ø 12	8.3	10	13.3
AH49050/4-FR	8.0	CNA	1.0	Ø 12	8.3	13.3	17.8

Para la configuración 2, se recomienda el uso de 1 WA M12-119/20 o AT-HP + LMAS12/150.

⁽¹⁾El valor característico dado se basa en la hipótesis de una duración de carga instantánea y una clase de servicio 2 según el EC5 (EN 1995) - k_mod = 1,1. La resistencia del anclaje debe satisfacer: (2.33 x F_d / N_r.d)^1.5 + (0.79 x F_d/ V_r.d)^1,5 < 1.

⁽³⁾ El valor característico dado se basa en la hipótesis de una duración de carga instantánea y una clase de servicio 2 según EC5 (EN 1995) - k_mod= 1,1. La resistencia del anclaje WA está incluida con los siguientes supuestos para un anclaje aislado en concreto no fisurado C20/25 con refuerzo normal: las distancias a los bordes son mayores que c_cr.N= 110 mm, c_cr.sp= 215 mm y el espaciado es mayor que s_cr.N= 220 mm, s_cr.sp = 430 mm.

Para cualquier otro tiempo de carga o clase de servicio, consulte nuestro ETE para obtener resistencias específicas.

Valores Característicos - Configuración 3 - Interior del montante

Dimensiones

Referencia	Holdowns capacity
	Product capacities - Nail pattern 3
	Fijaciones				Valores Característicos - Resistencia del anclaje WA incluida - Madera C24[kN]	Valores característicos - Madera C24[kN]
	Ala A		Ala B		R1,k (3)	R1,k (1)
	Cdad	Tipo	Cdad	Tipo	CNA4.0x35	CNA4.0x35	CNA4.0x50
AH29050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH39050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH49050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH29050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3
AH39050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3
AH49050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3

* El uso de puntas Ø4,0x50 en la configuración 3 es posible solamente si el espesor del montante es superior a 50 mm.

Para la configuración 1, se recomienda el uso de 1 WA M12-119/20 o AT-HP + LMAS12/150.

⁽¹⁾El valor característico dado se basa en la hipótesis de una duración de carga instantánea y una clase de servicio 2 según el EC5 (EN 1995) - k_mod = 1,1. La resistencia del anclaje debe satisfacer: ( (F_d +4.92 kN) / N_r.d)^1.5+ (0.9 x F_d/ V_r.d)^1.5 < 1 et N_Rk.s ≥ 45.6 kN; d_a ≥ 12 mm; d_n ≥ 8.8 mm

⁽³⁾El valor característico dado se basa en la hipótesis de una duración de carga instantánea y una clase de servicio 2 según EC5 (EN 1995) - k_mod = 1,1. La resistencia del anclaje WA está incluida con los siguientes supuestos para un anclaje aislado en concreto no fisurado C20/25 con refuerzo normal: las distancias a los bordes son mayores que c_cr.N = 110 mm, c_cr.sp= 215 mm y el espaciado es mayor que s_cr.N= 220 mm, s_cr.sp= 430 mm.

Para cualquier otro tiempo de carga o clase de servicio, consulte nuestro ETE para obtener resistencias específicas.

Instalación

Montaje

Fijaciones

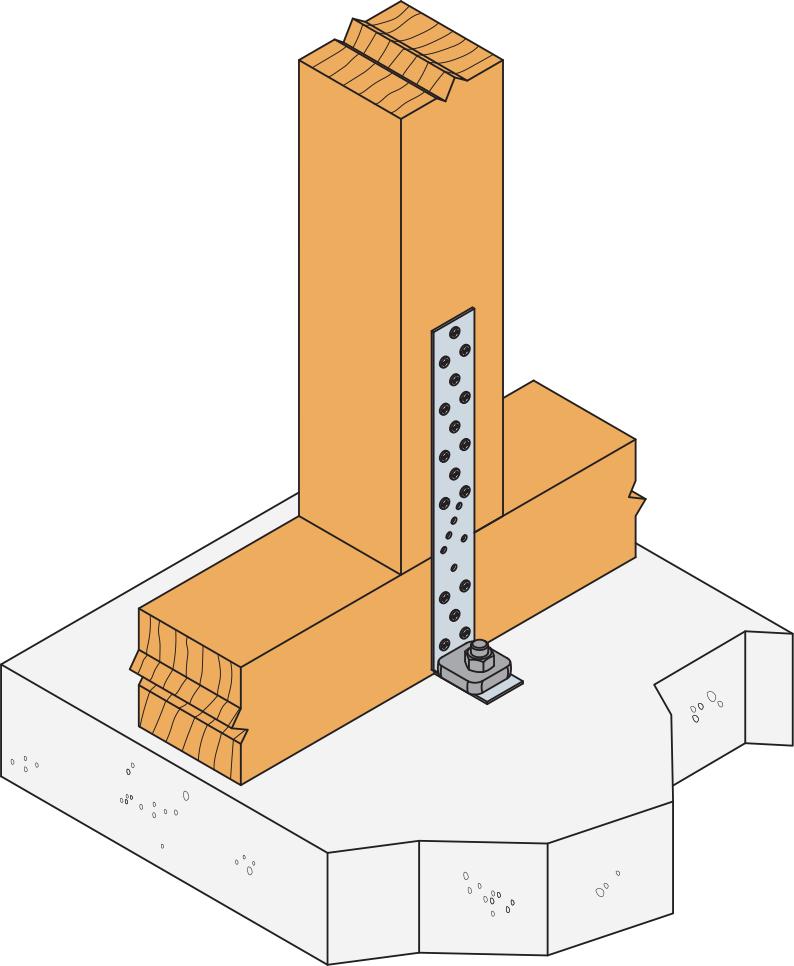

Sobre hormigón :
Configuraciones 1 y 2 :

Anclaje mecánico : FM 753 EVO M12X119/20,
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.

Configuración 3 :

Anclaje mecánico : FM 753 EVO M12X219/120,
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35, con un valor tfix mínimum de 110 mm.

Sobre madera :

Puntas anilladas CNA Ø4,0x35 o Ø4,0x50 (el número de puntas a utilizar depende de la configuración de uso).

Instalación

Únicamente deben utilizarse les fijaciones especificades para cada una las configuraciones, respetanto rigurosamente las distancias a los bordes,
Debe utilizarse obligatoriamente la arandela US40/50/10G para garantizar que se cumplan los valores de esfuerzo indicados en la tabla inferior.

RECOMENDACIONES DE USO :

Se recomienda utilizar un anclaje AH + arandela US40/50/10G en el extremo de cada armazón de madera, en la unión de los montantes y en cada apertura. Esta recomendación no sustituye la necesidad de realizar una verificación a través de un gabinete de estudio cualificado.
