US40

Arandela para anclaje AH

Este producto sirve como complemento de los anclajes para montante de armazón AH. Se puede utilizar para diversos ensamblajes en madera.

Clase de servicio 3
Clase de servicio 3
Exterior
Exterior
Acero galvanizado
Acero galvanizado
EPD
EPD

Detalles de producto

Imagenes

Configuración 1: Un zócalo de 45 mm
HTT5 + US50-50-8G-B profile.jpg

Características

Materia

  • Acero S235JR,
  • Galvanización en caliente.

Ventajas

US40/50/10G y AH :

  • Anclaje de pequeña anchura que puede utilizarse sobre montantes de amazones de 45 mm de anchura,
  • Permite anclar sólidamente la pared con armazón de madera al suelo (algo recomendado en zonas sismicas),
  • Refuerza la conexión montante-zócalo al impedir el levantamiento del montante.

US50/50/8G y HTT5 :

  • Asimismo, la disipación de energia en el tablón se produce a la altura de la unión.

Aplicaciones

Soporte

  • Madera
  • Hormigón

Campos de aplicación

  • Recubrimiento de los montantes de los muros del armazón de madera,
  • Ensamblajes madera

Datos técnicos

Dimensiones

Dimensiones

ReferenciaOtros datos dimensionales
DB nr.NOBB nr.Dimensiones y Valores Característicos[mm]Peso[kg]
ACEsp.[mm]Agujeros
US40/50/10G-B77425882174448740501013,5x250.16
US50/50/8G-B5104727438152365050817.50.16

Instalación

Montaje

Instalación

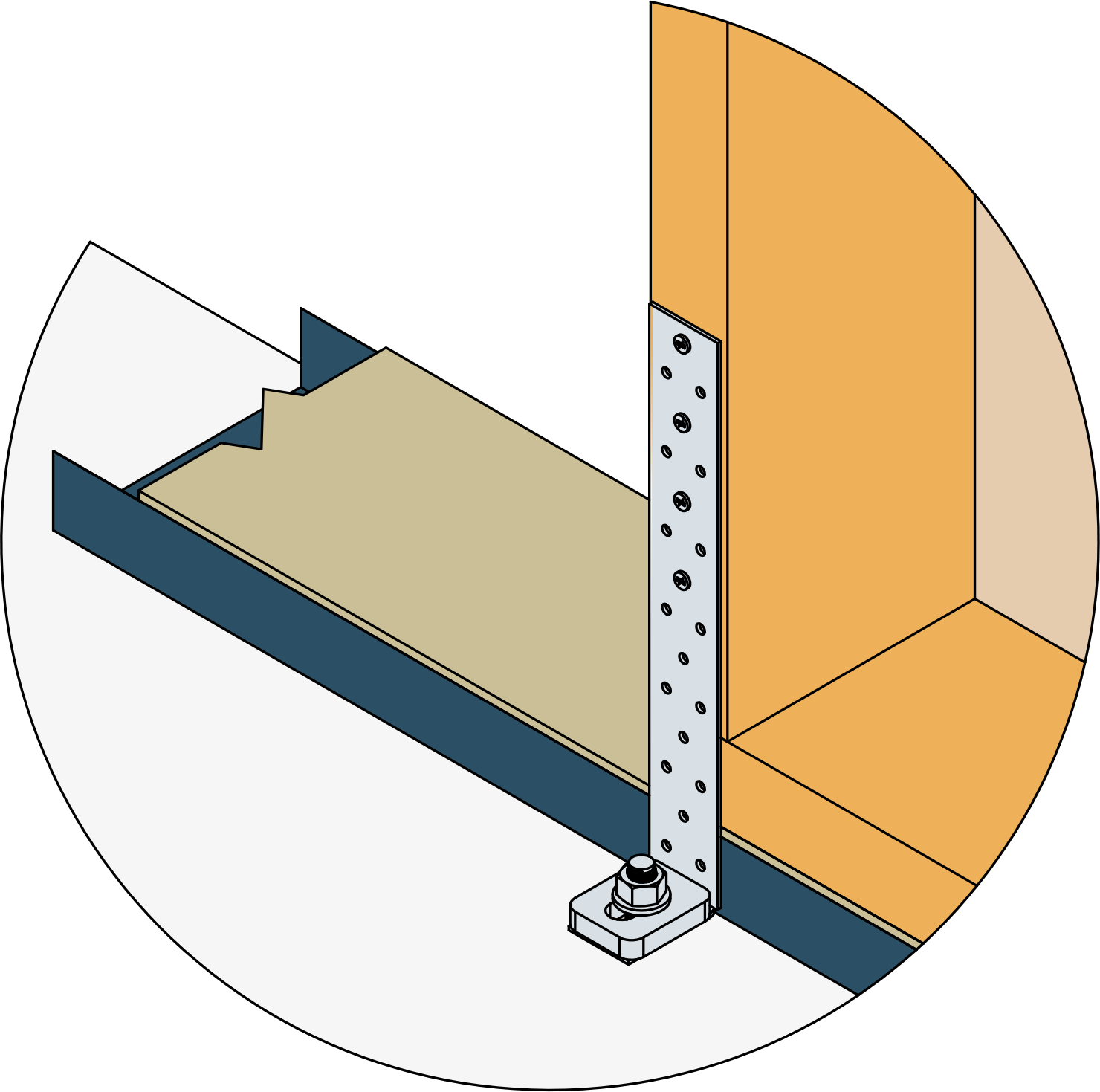

Junto con el anclaje AH, la arandela US40/50/10G garantiza los esfuerzos de aplicación de la carga: evita que se despliegue durante el levantamiento.

Certificación

Declaraciones ambientales de productos (DAP)

Sin historial disponible
