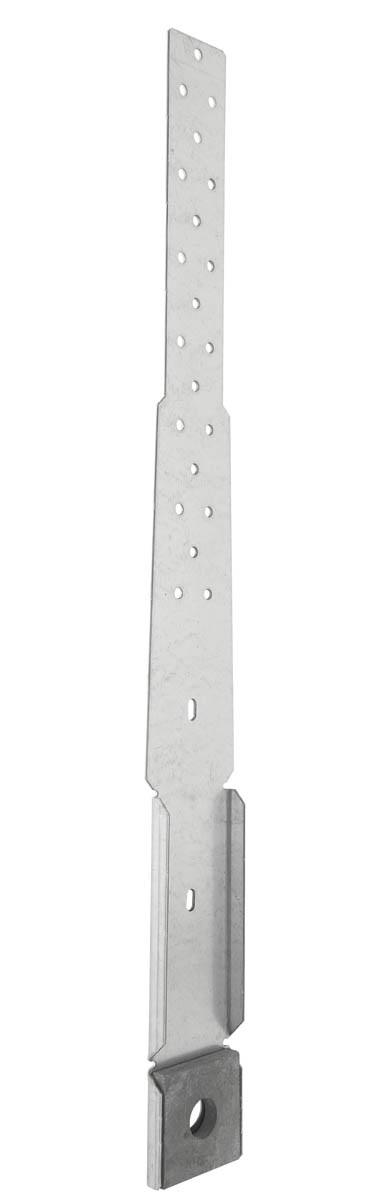

Anclaje para montante de armazón multi-aplicaciones
El uso del anclaje MAH485/2 y su arandela US50/50/8G se recomienda para reforzar las paredes con armazón de madera sometidas a esfuerzos de levantamiento. Este anclaje se puede utilizar en varias configuraciones, como en el caso de un acrótera o losa de hormigón estándar.





Detalles de producto
Características
Materia
- MAH485/2 : acero galvanizado S250GD + Z275 según NF EN 10346,
- Espesor : 2 mm,
- Arandela US50/50/8G : acero S235JR + galvanización en caliente.
Ventajas
- Anclaje de pequeña anchura que puede utilizarse sobre montantes de amazones de 45 mm de anchura,

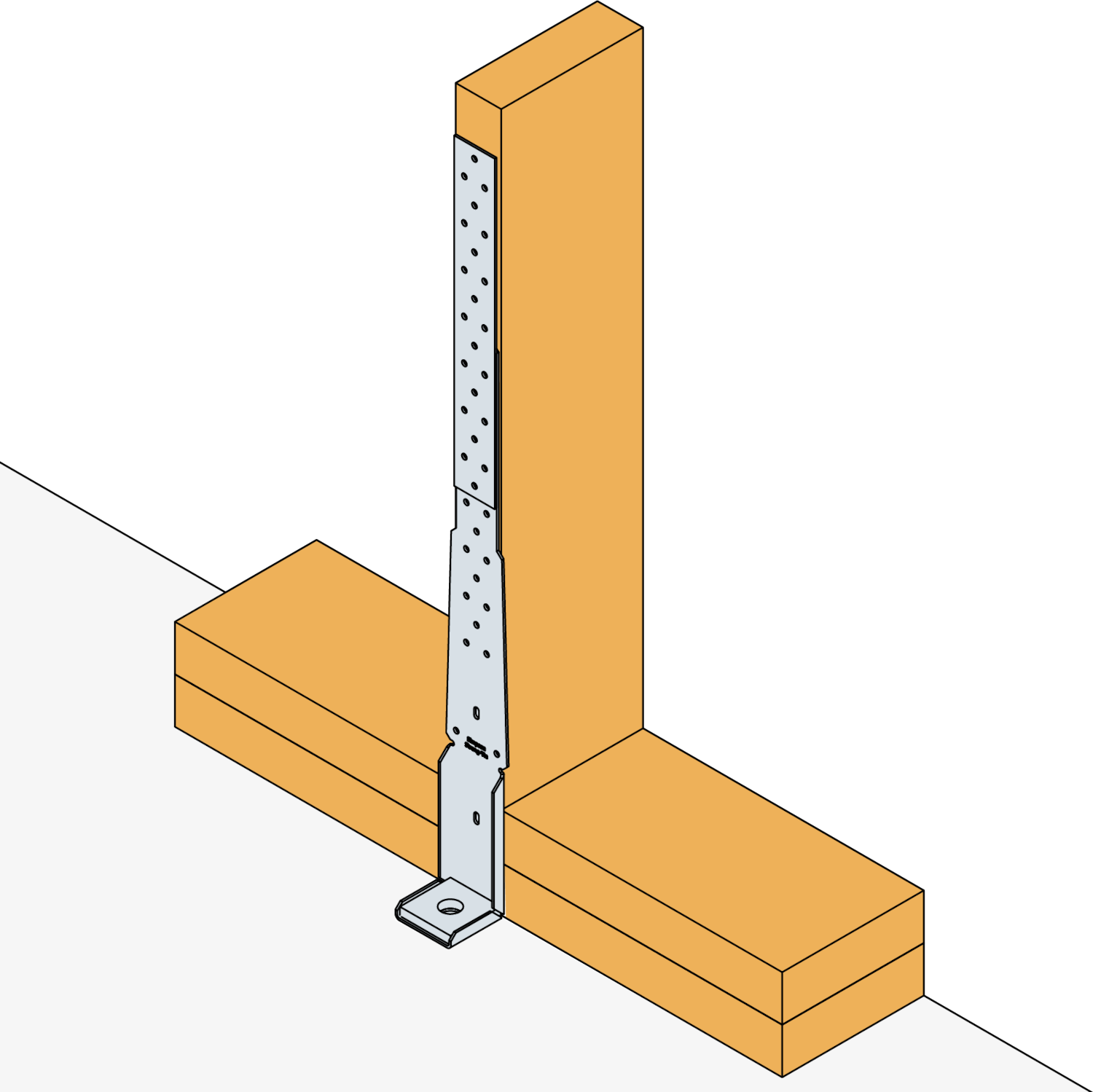

- Permite anclar sólidamente la pared con armazón de madera sobre un acrótera o una losa de hormigón (algo recomendado en zonas sismicas),
- Refuerza la conexión montante-zócalo al impedir el levantamiento del montante. Asimismo, la disipación de energia en el tablón se produce al nivel de la costura.
Aplicaciones
Soporte
- Elemento principal : madera, hormigón,
- Elemento secundario : madera.
Campos de aplicación
- Montantes de estructuras de madera.
Datos técnicos

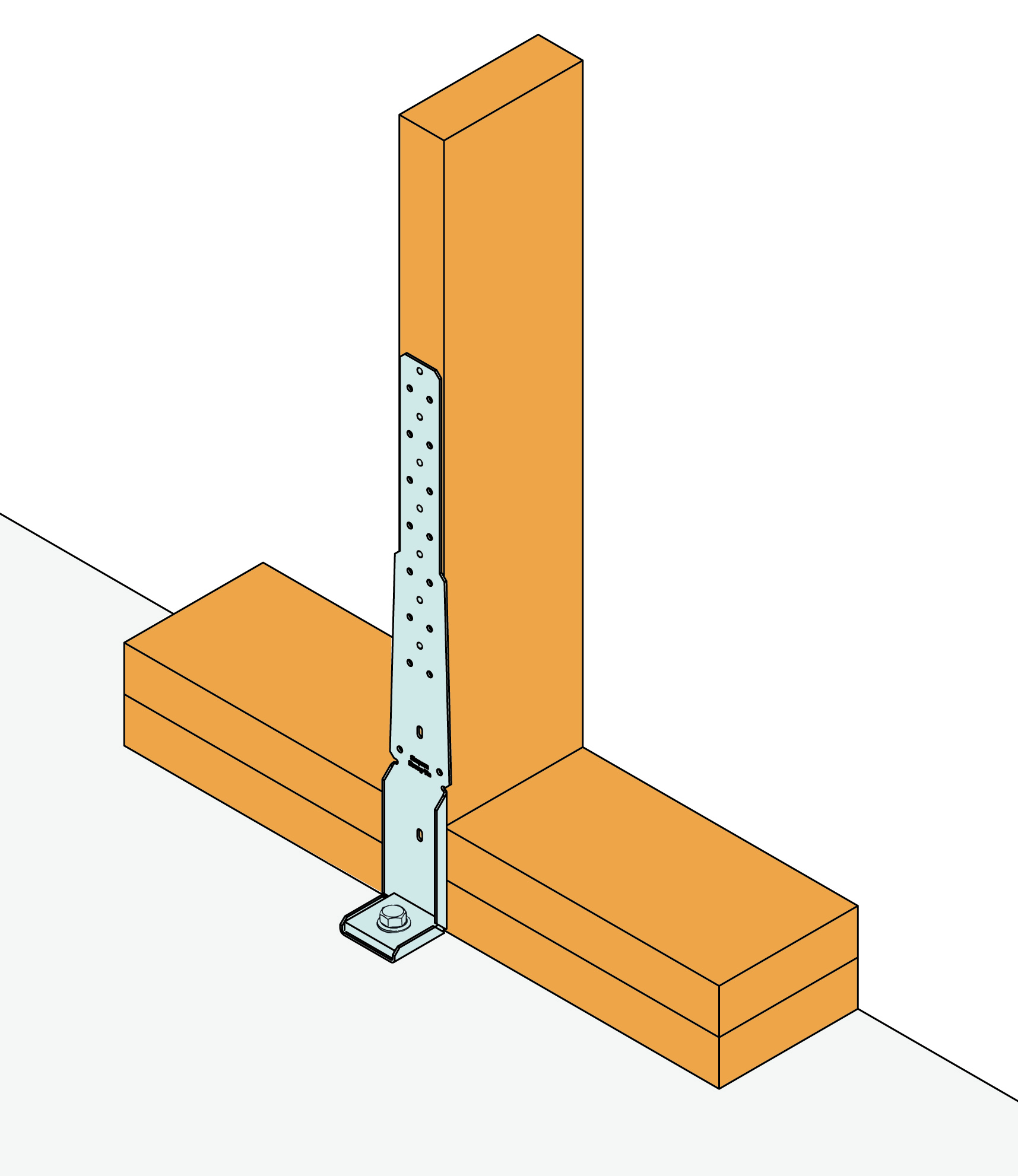

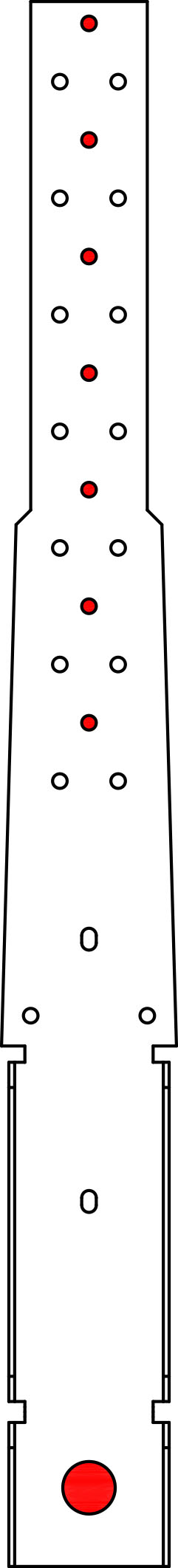

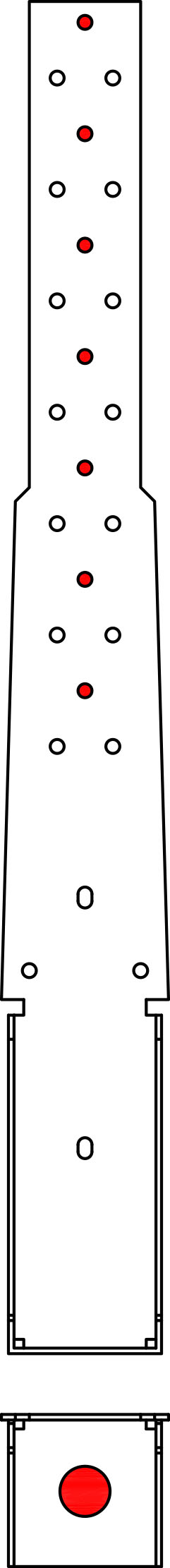

Valores Característicos - Madera sobre soporte rígido - Clavado mínimo
| Referencia | Holdowns capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores Característicos - Madera sobre soporte rígido - Clavado mínimo | ||||||||||||
| Fijaciones | Valores Característicos - Madera C24[kN] | |||||||||||
| Ala B | Ala A | R₁,ₖ - Doblado | R₁,ₖ - Plano | |||||||||
| Cdad | Tipo | Cdad | Tipo | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 1.0 | Ø16 | 7.0 | CNA | min(8.7;24.6/kmod) | min(9.6;24.6/kmod) | min(11.6;24.6/kmod) | min(12.3;24.6/kmod) | min(8.7;18.7/kmod) | min(9.6;18.7/kmod) | min(11.6;18.7/kmod) | min(12.3;18.7/kmod) |
Es posible aumentar la resistencia al levantamiento de la MAH485/2 asociándola con un fleje FP40/2 o FP60/2. Véase la plantilla de clavado y las características técnicas en el ETE.

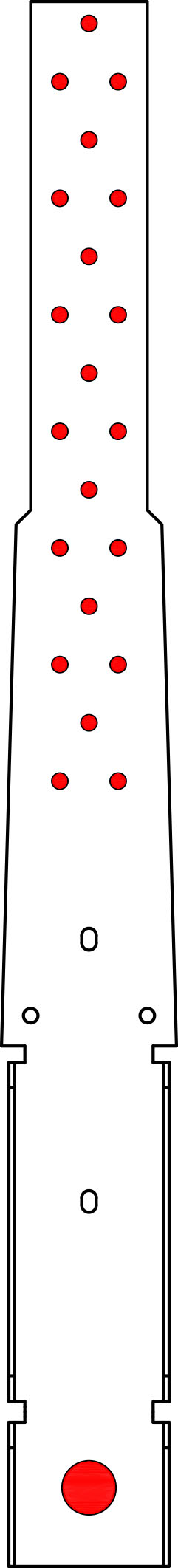

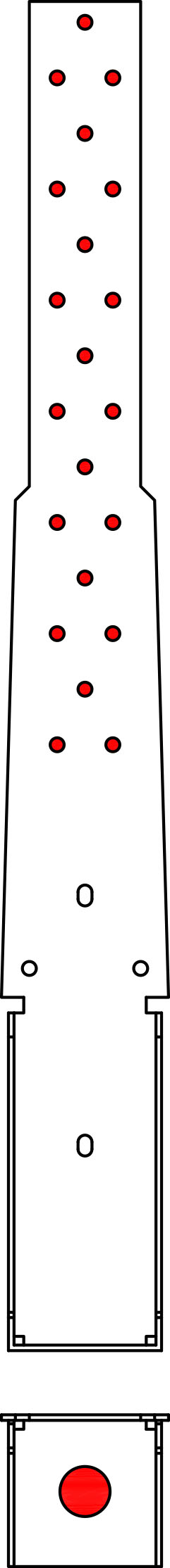

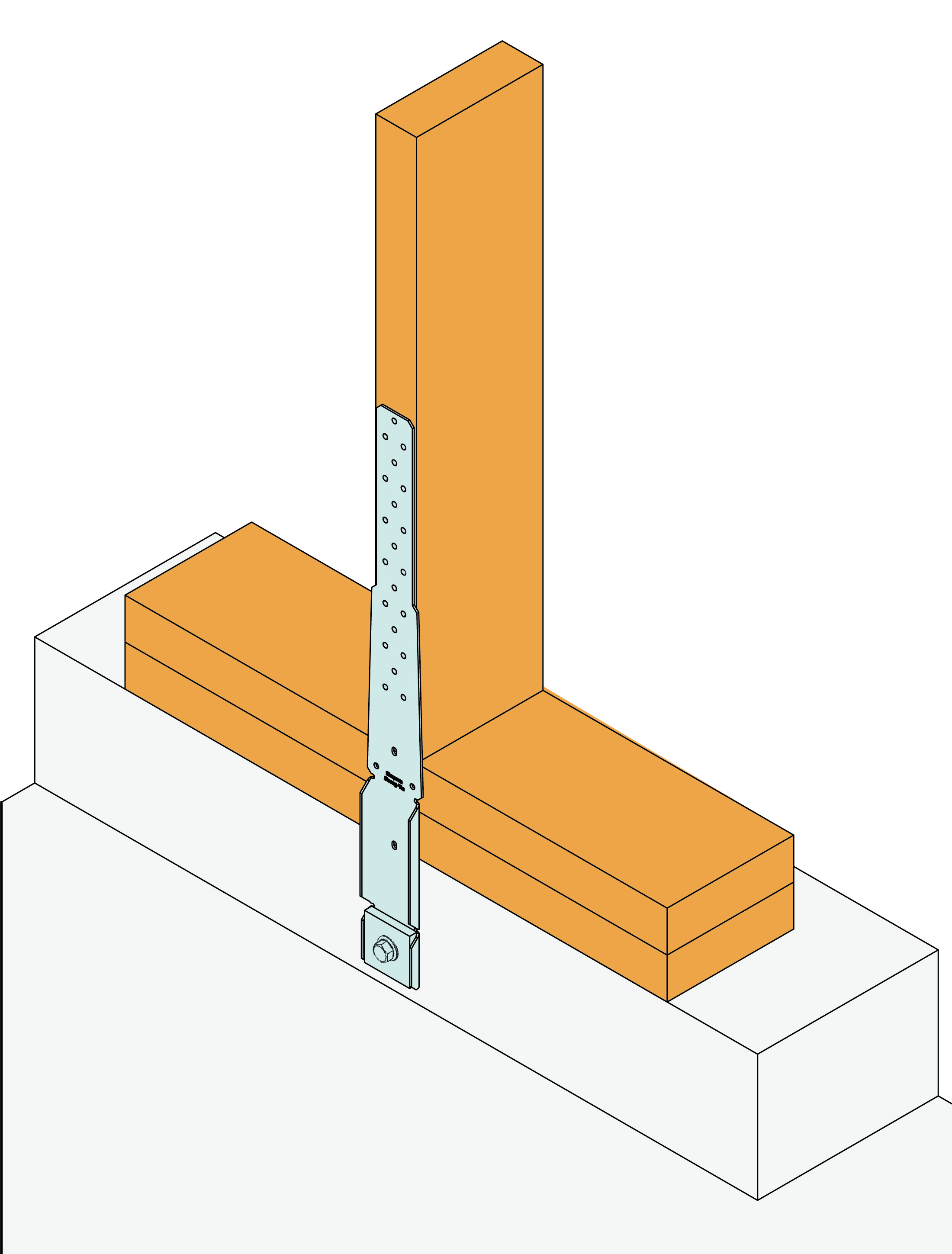

Valores Característicos - Madera sobre soporte rígido - Clavado máximo
| Referencia | Holdowns capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores Característicos - Madera sobre soporte rígido - Clavado máximo | ||||||||||||
| Valores Característicos - Madera C24[kN] | Fijaciones | |||||||||||
| R₁,ₖ - Plano | R₁,ₖ - Doblado | Ala B | Ala A | |||||||||
| CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | Cdad | Tipo | Cdad | Tipo | |
| MAH485/2 | min(22.1;18.7/kmod) | min(24.3;18.7/kmod) | min(29.5;18.7/kmod) | min(31.4;18.7/kmod) | min(22.1;24.6/kmod) | min(24.3;24.6/kmod) | min(29.5;24.6/kmod) | min(31.4;24.6/kmod) | 1.0 | Ø16 | 21.0 | CNA |
Es posible aumentar la resistencia al levantamiento de la MAH485/2 asociándola con un fleje FP40/2 o FP60/2. Véase la plantilla de clavado y las características técnicas en el ETE.
Valores Característicos simplificados - Madera sobre soporte rígido - Clavado mínimo
| Referencia | Holdowns capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores Característicos - Madera sobre soporte rígido - Clavado mínimo | ||||||||||||
| Fijaciones | Valores característicos simplificados - Madera C24[kN] | |||||||||||
| Ala B | Ala A | R₁,ₖ - Plano | R₁,ₖ - Doblado | |||||||||
| Cdad | Tipo | Cdad | Tipo | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 1.0 | Ø16 | 7.0 | CNA | 8.7 | 9.6 | 11.6 | 12.3 | 8.7 | 9.6 | 11.6 | 12.3 |
Los valores característicos publicados se basan en una duración de carga a corto plazo y una clase de servicio 2, de acuerdo con el EC5 (EN 1995) - Kmod = 0.9. Para diferentes duraciones de carga y clases de servicio, consulte la tabla "Valores Característicos", en la que se puede ajustar el coeficiente de Kmod.
Valores Característicos simplificados - Madera sobre soporte rígido - Clavado máximo
| Referencia | Holdowns capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores Característicos - Madera sobre soporte rígido - Clavado máximo | ||||||||||||
| Fijaciones | Valores característicos simplificados - Madera C24[kN] | |||||||||||
| Ala B | Ala A | R₁,ₖ - Plano | R₁,ₖ - Doblado | |||||||||
| Cdad | Tipo | Cdad | Tipo | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 1.0 | Ø16 | 21.0 | CNA | 17 | 17 | 17 | 17 | 22.1 | 22.4 | 22.4 | 22.4 |
Los valores característicos publicados se basan en una duración de carga a corto plazo y una clase de servicio 2, de acuerdo con el EC5 (EN 1995) - Kmod = 0.9. Para diferentes duraciones de carga y clases de servicio, consulte la tabla "Valores Característicos", en la que se puede ajustar el coeficiente de Kmod.
Valores característicos - Interior pared
| Referencia | Holdowns capacity | ||||||
|---|---|---|---|---|---|---|---|
| Characteristic Values - Inside Timber frame wall | |||||||
| Valores Característicos - Madera C24[kN] | Fijaciones | Characteristic resistances - FM 753 EVO anchor resistance included - Timber C24[kN] | |||||
| R1,k (2) | Ala A | Ala B | R1,k (3) | ||||
| CNA4.0x35 | CNA4.0x50 | Cdad | Tipo | Cdad | Tipo | CNA4.0x35 | |
| MAH485/2 | 14.35 | 14.35 | 21.0 | CNA | 1.0 | Ø16 | 14.35 |
* El uso de puntas Ø4,0x50 en esta configuración sólo es posible si el espesor del montante es superior a 50 mm. La configuración es válida a partir de una sección de estructura de 45x145 mm.
El cálculo se ha realizado con 1 FM 753 EVO M16x220/100.
(2) El valor característico indicado se basa en la hipótesis de una duración de carga instantánea y una clase de servicio 2 según EC5 (EN 1995) - kmod = 1,1. La resistencia del perno de anclaje debe satisfacer: ( (Fd +8,35 kN) / NR.d)1,5 + (0,87 x Fd / VR.d)1,5 < 1 y NRk.s ≥ 79,2 kN; da ≥ 16 mm; dN ≥ 12 mm.
(3) El valor característico indicado se basa en el supuesto de una duración de carga instantánea y en la clase de servicio 2 según EC5 (EN 1995) - kmod = 1,1. La resistencia del perno FM 753 EVO se incluye con las siguientes hipótesis correspondientes a un anclaje a la distancia mínima cmin del borde del hormigón, en hormigón C20/25 no fisurado con armadura normal. Las distancias al borde son en este caso iguales a cmin = 90mm.
Para cualquier otra duración de carga o clase de servicio, consulte las ETA de la escuadra y del perno para obtener resistencias más precisas.

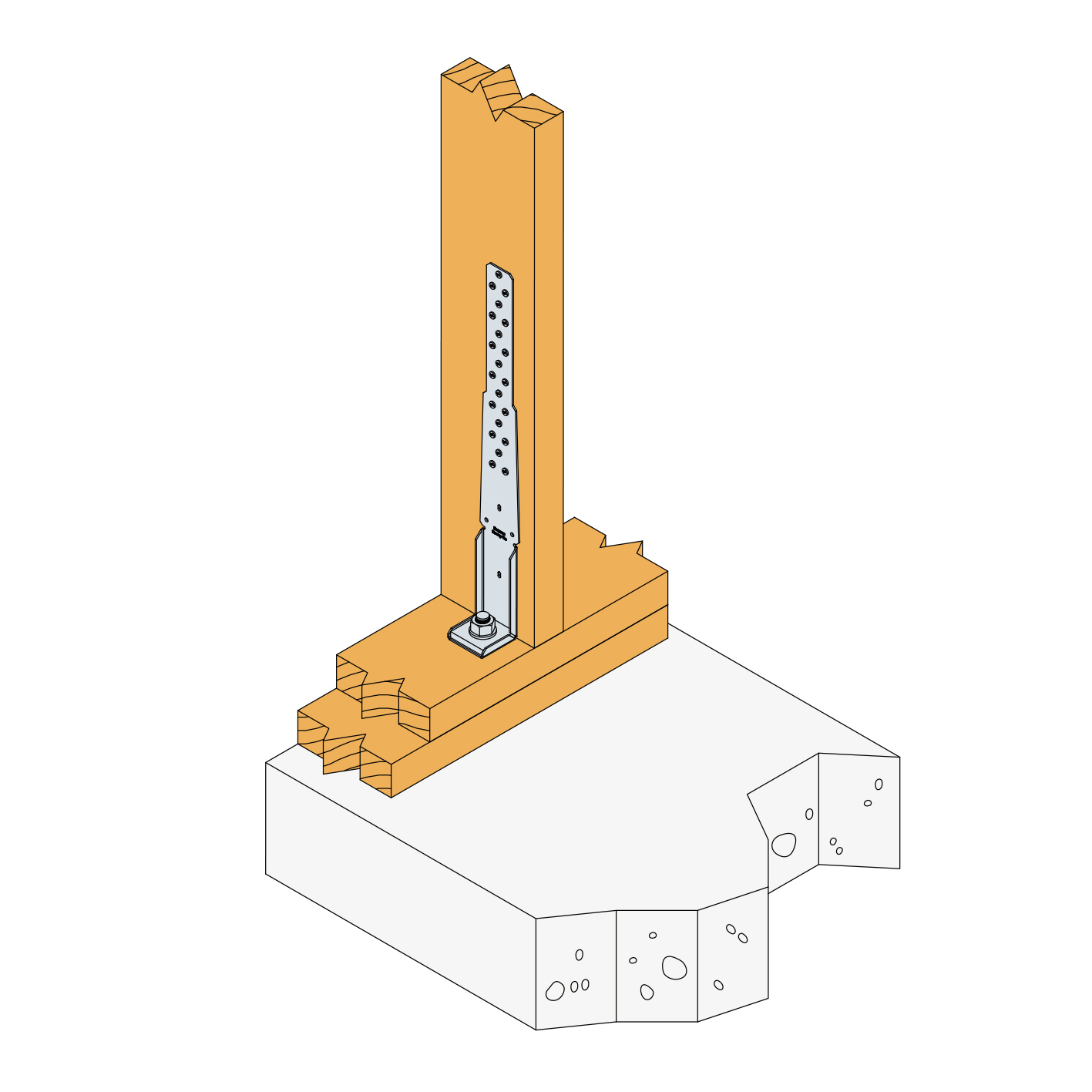

Instalación
Montaje
Fijaciones
Sobre hormigón :
- Anclaje mecánico : FM 753 EVO M16x151/30,
- Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.
Sobre madera :
- Puntas anilladas : CNA Ø4,0x35 o Ø4,0x50 (el número de puntas a utilizar depende de la configuración de uso).
Instalación
- Únicamente deben utilizarse les fijaciones especificades para cada una las configuraciones, respetanto rigurosamente las distancias a los bordes,
- Cualquiera que sea la configuración, el uso de la arandela US50/50/8G es obligatorio para garantizar los esfuerzos indicados en la tabla siguiente.
RECOMENDACIONES DE USO :
Se recomienda utilizar el anclaje MAH + arandela US50/50/8G en el extremo de cada armazón de madera, en la unión de los montantes y en cada apertura. Esta recomendación no sustituye la necesidad de realizar una verificación a través de un gabinete de estudio cualificado.
Certificación
Declaración de prestaciones (DoP)
Declaraciones ambientales de productos (DAP)
Biblioteca CAD y BIM
MAH485/2
-
-
-
-
-
-
-
-
