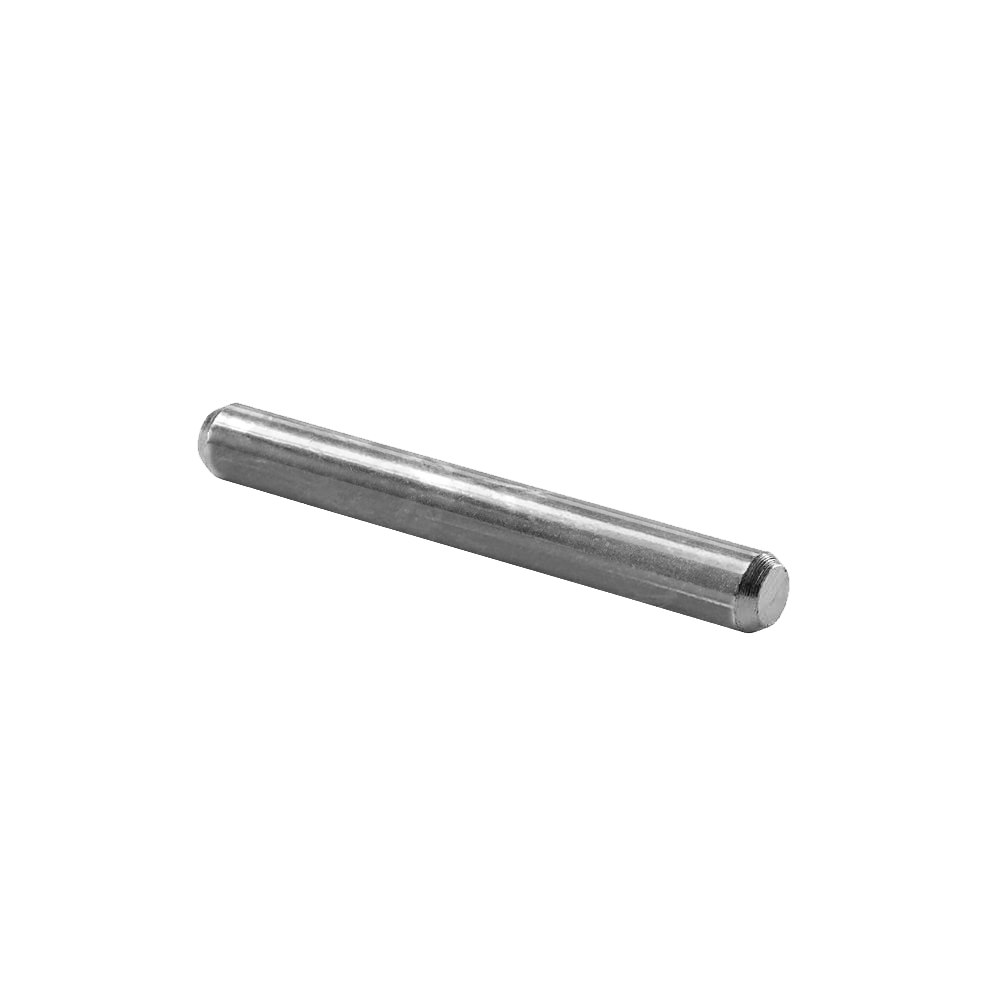

Clavija para conectores con alma interior - Inox A4

Las clavijas de acero inoxidable STDS son esenciales para la recuperación de carga de los conectores estructurales de acero inoxidable Simpson Strong-Tie.

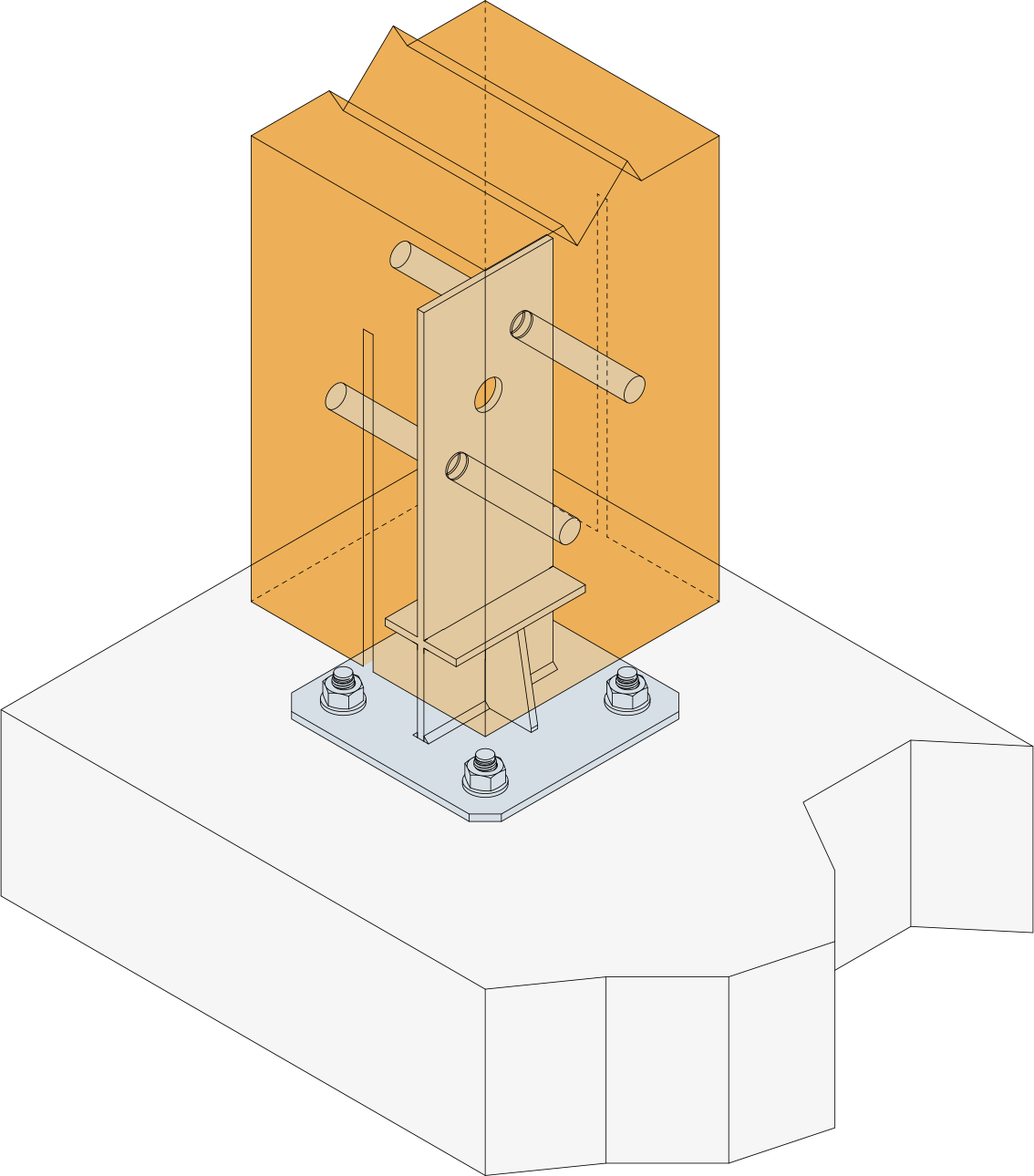

Son complementarios a los estribos con alma interior CBHS y también permiten la fijación de postes de madera sobre los pies de pilares de acero inoxidable con alma interior PPS170IX y PPSDT230IX.

Marcado CE
DITE
Clase de servicio 3
Acero inoxidable A4
Severo

Detalles de producto

Imagenes

Unión de vigas

Características

Materia

  • Acero inoxidable A4 según NF EN 10088.

Ventajas

  • Extremidad achaflanada para una penetración más sencilla de la clavija en la madera,
  • Acero inoxidable para una mejor resistencia a la corrosión en un medioambiente agresivo.

Aplicaciones

Soporte

  • Estribos con alma interior inox,
  • Pies de pilares estructurales inox,
  • Pletinas inox.

Campos de aplicación

  • Fijación de estribos con alma interior inox,
  • Fijación de pies de pilares estructurales con alma interior inox,
  • Fijación de pletinas inox, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones de las fijaciones [mm] Productos compatibles
d l
STD10X60S 10 60 CBHS
STD10X80S 10 80 CBHS
STD10X100S 10 100 CBHS
STD12X60S 12 60 PPS170IX, PPSDT230IX
STD12X100S 12 100 PPS170IX, PPSDT230IX
STD12X140S 12 140 PPS170IX, PPSDT230IX
STD12X200S 12 200 PPS170IX, PPSDT230IX

Propiedades características

Modelo Propiedades características
Momento de de flujo plástico característico – My,k [My,k] [Nm]
STD10X60S 59.7
STD10X80S 59.7
STD10X100S 59.7
STD12X60S 95.9
STD12X100S 95.9
STD12X140S 95.9
STD12X200S 95.9

Instalación

Montaje

Instalación

  • El agujero inicial en la madera debe tener un diámetro igual o inferior a lo de la clavija,
  • Los chaflanes facilitan la inserción de las clavijas en la madera,
  • Las clavijas participan a la resistencia de los conectores. Se deben respetar las recomendaciones de instalación especificadas en nuestros DITE: DITE-07/0125 (Estribos con alma interior) y DITE-07/0285 (Pies de pilares).
