CBH105S

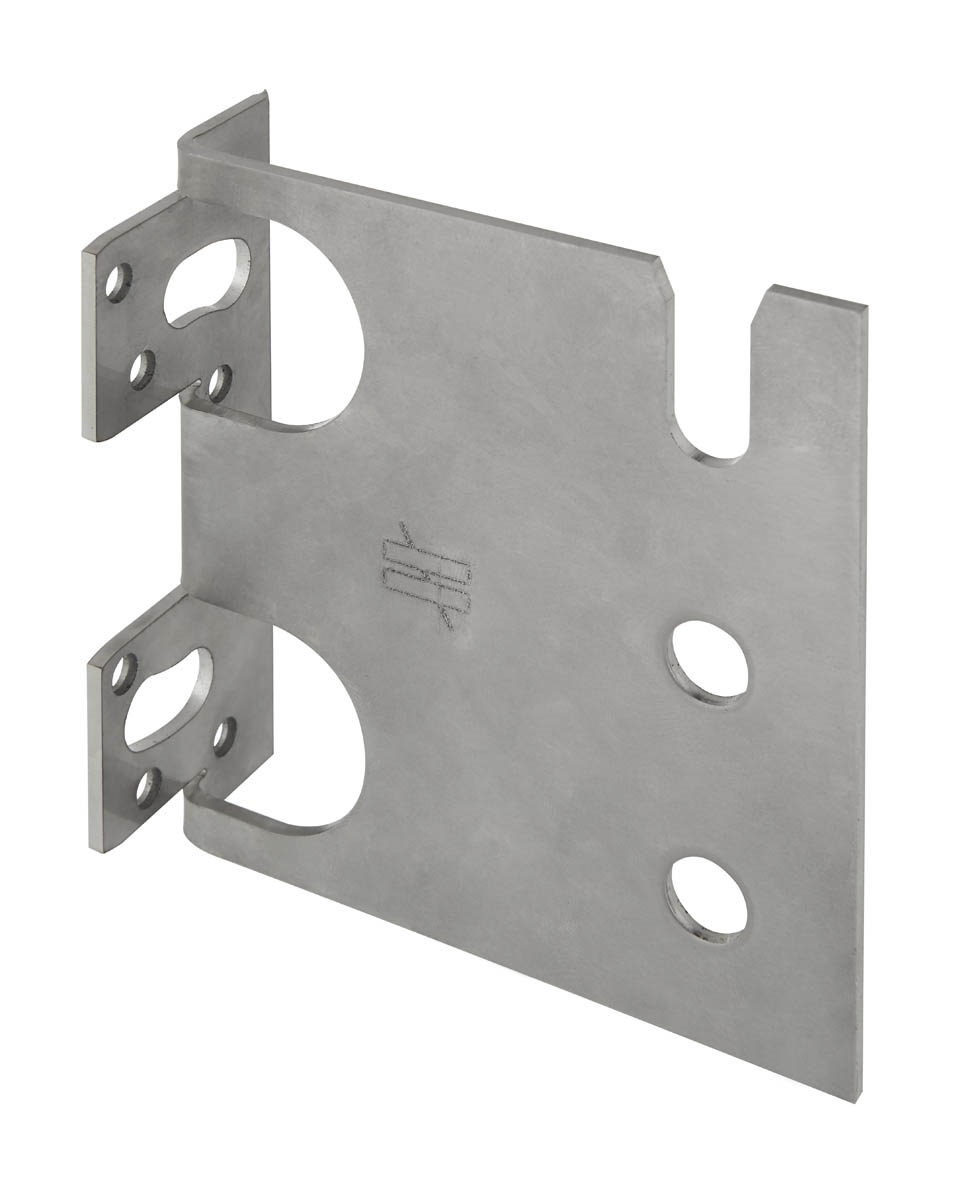

Estribo con alma interior - Inox A4

El estribo CBH105S es un conector discreto que permite realizar fijaciones sobre madera o soportes rígidos.

Ficha técnica

Marcado CE

DITE

Clase de servicio 3

EPD

Severo

Acero inoxidable A4

Fuego

Detalles de producto

Imagenes

Fijación madera/madera

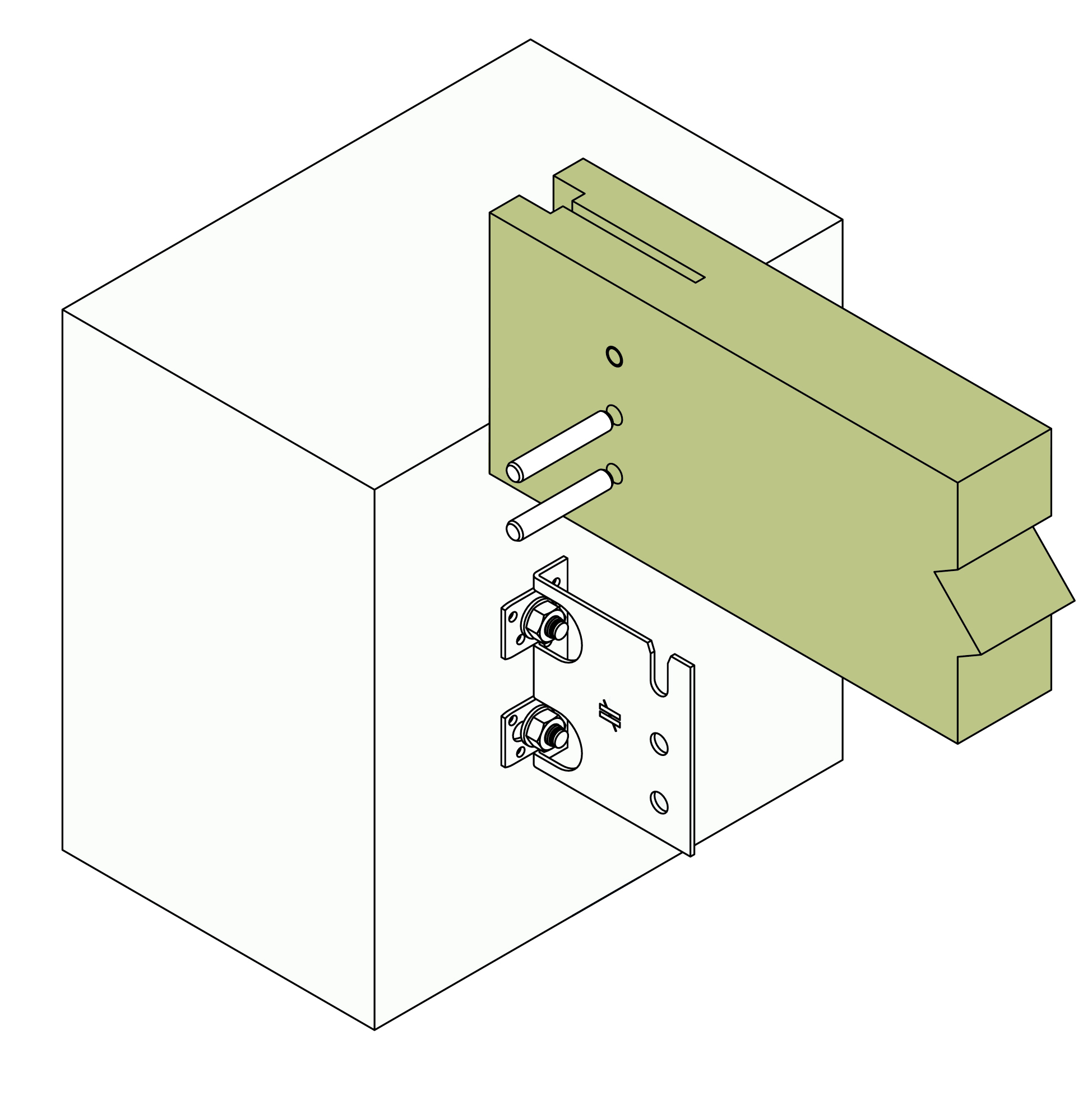

Fijación madera/soporte rígido

Características

Materia

Acero inoxidable A4 (316L) según NF EN 10088,
Espesor : 2,5 mm.

Ventajas

Uniones invisibles,
Fijación sobre madera u hormigón,
Estribo inox compatible con un uso exterior (terrazas, pérgolas, ...),
Instalación optimizada según las especificaciones de los Eurocódigos.

Aplicaciones

Soporte

Elemento principal: madera maciza, madera compuesta, madera laminada o hormigón,
Elemento secundario: madera maciza, madera compuesta o madera laminada.

Campos de aplicación

Vigas,
Correas,
Vigas principales.

Datos técnicos

Dimensiones

Referencia	Dimensiones del crampón
	Dimensiones del soporte[mm]	Sección de la madera[mm]					Dimensiones y Valores Característicos[mm]				Agujeros soporte[mm]		Agujeros viga[mm]	Otro
	Altura	Anchura		Altura[mm]			A[mm]	B[mm]	C[mm]	t[mm]	Redondo		Redondo	Peso[kg]
	Mín.[mm]	Mín.[mm]	Máx.[mm]	Min β=0[mm]	Min β≠0[mm]	Máx.[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Ø10	Ø5	Ø11	Peso[kg]
CBH105/2.5S	115	45	100	115	145	190	105	102.5	40	2.5	2	8	3	0.22

Valores Característicos - Viga sobre viga - Pendiente entre 0° y 15°

Dimensiones

Referencia	Capacidad del soporte
	Valores característicos - Viga sobre viga - Clavado total[kN]
	Fijaciones				Valores característicos - Madera C24[kN]
	Soporte		Viga segundaria		R₁,ₖ - Pendiente β=15°				R₁,ₖ - Pendiente β=0°
	Cdad	Tipo	Cdad	Tipo	Longitud de las clavijas[mm]				Longitud de las clavijas[mm]
	Cdad	Tipo	Cdad	Tipo	45	60	80	100	45	60	80	100
CBH105/2.5S	8.0	CSA5,0X40S	3.0	STD10S	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2

Valores Característicos - Viga sobre viga - Pendiente entre 30° y 45°

Dimensiones

Referencia	Capacidad del soporte
	Valores característicos - Viga sobre viga - Clavado total[kN]
	Fijaciones				Valores característicos - Madera C24[kN]
	Soporte		Viga segundaria		R₁,ₖ - Pendiente β=30°				R₁,ₖ - Pendiente β=45°
	Cdad	Tipo	Cdad	Tipo	Longitud de las clavijas[mm]				Longitud de las clavijas[mm]
	Cdad	Tipo	Cdad	Tipo	45	60	80	100	45	60	80	100
CBH105/2.5S	8.0	CSA5,0X40S	3.0	STD10S	10.2	10.2	10.2	10.2	-	-	-	-

Valores Característicos - Madera sobre soporte rígido - Pendiente entre 0° y 15°

Dimensiones

Referencia	Capacidad del soporte
	Valores Característicos - Viga sobre soporte rígido
	Valores característicos - Madera C24[kN]								Fijaciones
	R₁,ₖ - Pendiente β=0°				R₁,ₖ - Pendiente β=15°				Soporte		Viga segundaria
	Longitud de las clavijas[mm]				Longitud de las clavijas[mm]				Cdad	Tipo	Cdad	Tipo
	45	60	80	100	45	60	80	100	Cdad	Tipo	Cdad	Tipo
CBH105/2.5S	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	2.0	Ø8**	3.0	STD10S

** Referirse a la gama Simpson Strong-Tie para elegir los anclajes adecuados. Los anclajes típicos dependen del tipo de hormigón, de las distancias entre los anclajes y las distancias al borde.

Los valores de carga sobre hormigón indicados en esta tabla están dados en el caso de una fijación en losa maciza. Para una aplicación diferente, el diseñador debe calcular y garantizar el buen comportamiento de los anclajes (una ayuda al cálculo está disponible en nuestro Software Anchor Designer, que se puede descargar de forma gratuita en nuestra página Web).

Valores Característicos - Madera sobre soporte rígido - Pendiente entre 30° y 45°

Dimensiones

Referencia	Capacidad del soporte
	Valores Característicos - Viga sobre soporte rígido
	Valores característicos - Madera C24[kN]								Fijaciones
	R₁,ₖ - Pendiente β=30°				R₁,ₖ - Pendiente β=45°				Soporte		Viga segundaria
	Longitud de las clavijas[mm]				Longitud de las clavijas[mm]				Cdad	Tipo	Cdad	Tipo
	45	60	80	100	45	60	80	100	Cdad	Tipo	Cdad	Tipo
CBH105/2.5S	10.2	10.2	10.2	10.2	-	-	-	-	2.0	Ø8**	3.0	STD10S

** Referirse a la gama Simpson Strong-Tie para elegir los anclajes adecuados. Los anclajes típicos dependen del tipo de hormigón, de las distancias entre los anclajes y las distancias al borde.

Instalación

Montaje

Fijaciones

Unión madera / madera :
Elemento principal :

Puntas anilladas CSAS Ø5,0x40 mm (según los requisitos del documento ETE-04/0013).

Elemento secundario :

Clavijas inox Ø10 mm (su longitud variará en función del espesor de la madera).

Unión madera / soporte rígido :
Elemento principal de hormigón :

Anclaje mecánico Ø10 mm: FM-753 M8X65/7 A4
Anclaje químico : resina AT-HP + varilla roscada inox LMAS M8-95/20 A4

Elemento principal de acero :

Pernos inox Ø8 mm

Elemento secundario :

Clavijas inox Ø10 mm (su longitud variará en función del espesor de la madera)

Instalación

Realizar una entalladura vertical de anchura 9 mm en el centro de la pieza soportada.
Identificar la posición de las clavijas en la pieza soportada.
Perforar transversalmente la viga soportada para insertar las clavijas (el diámetro del agujero depende del diámetro de la clavija).
Insertar la primera clavija superior inox en la viga secundaria en preparación de la conexión.

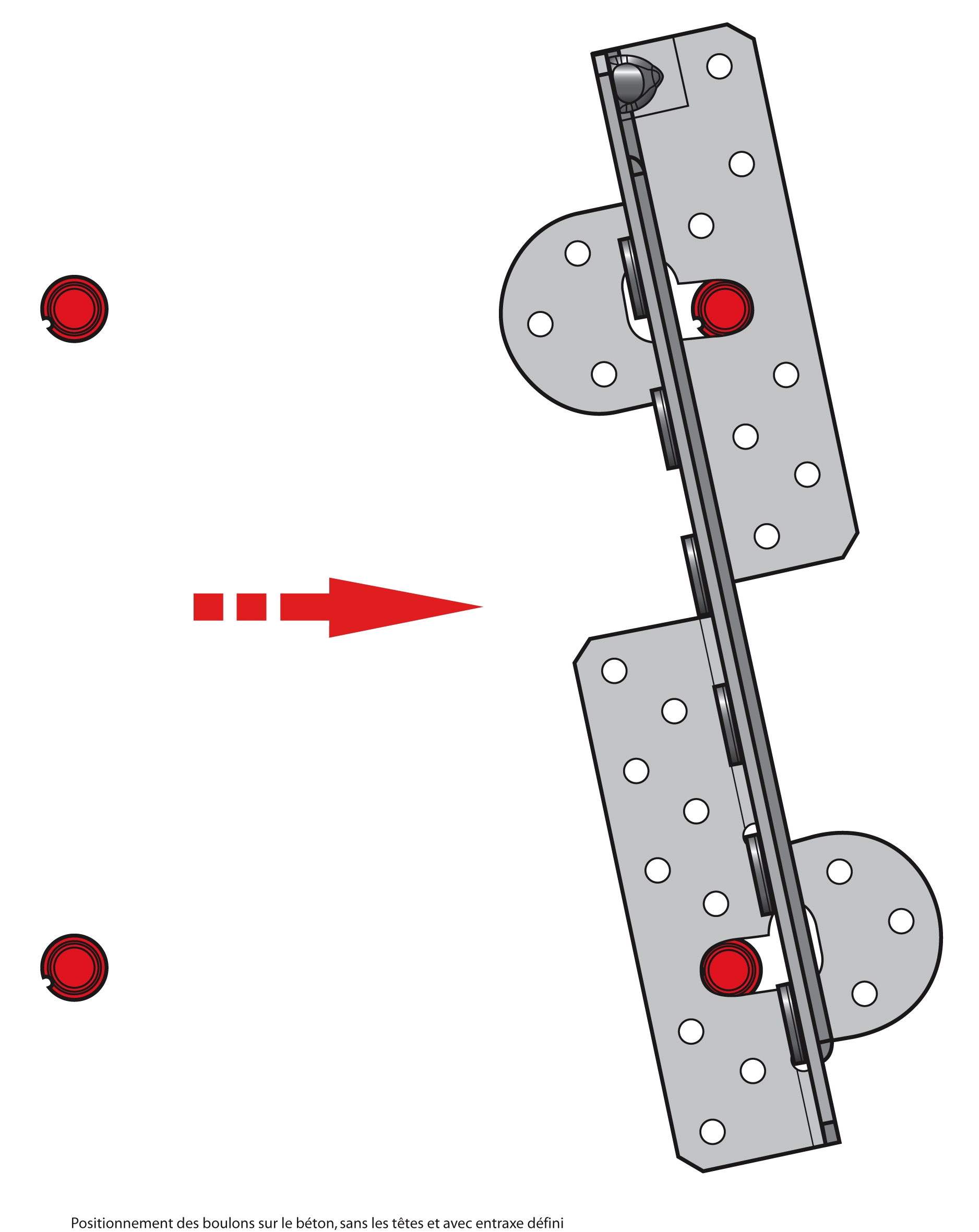

Colocación del CBH sobre los anclajes

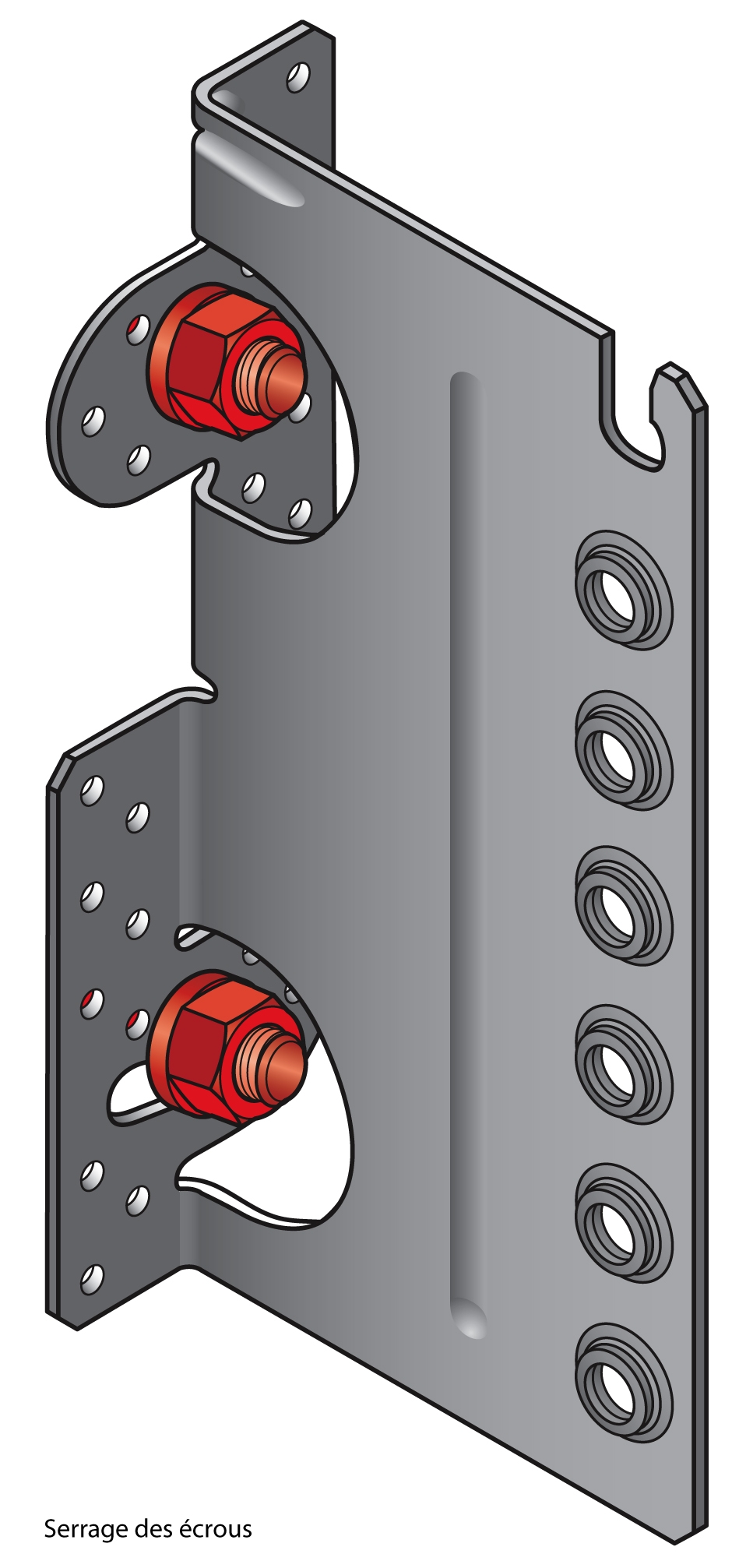

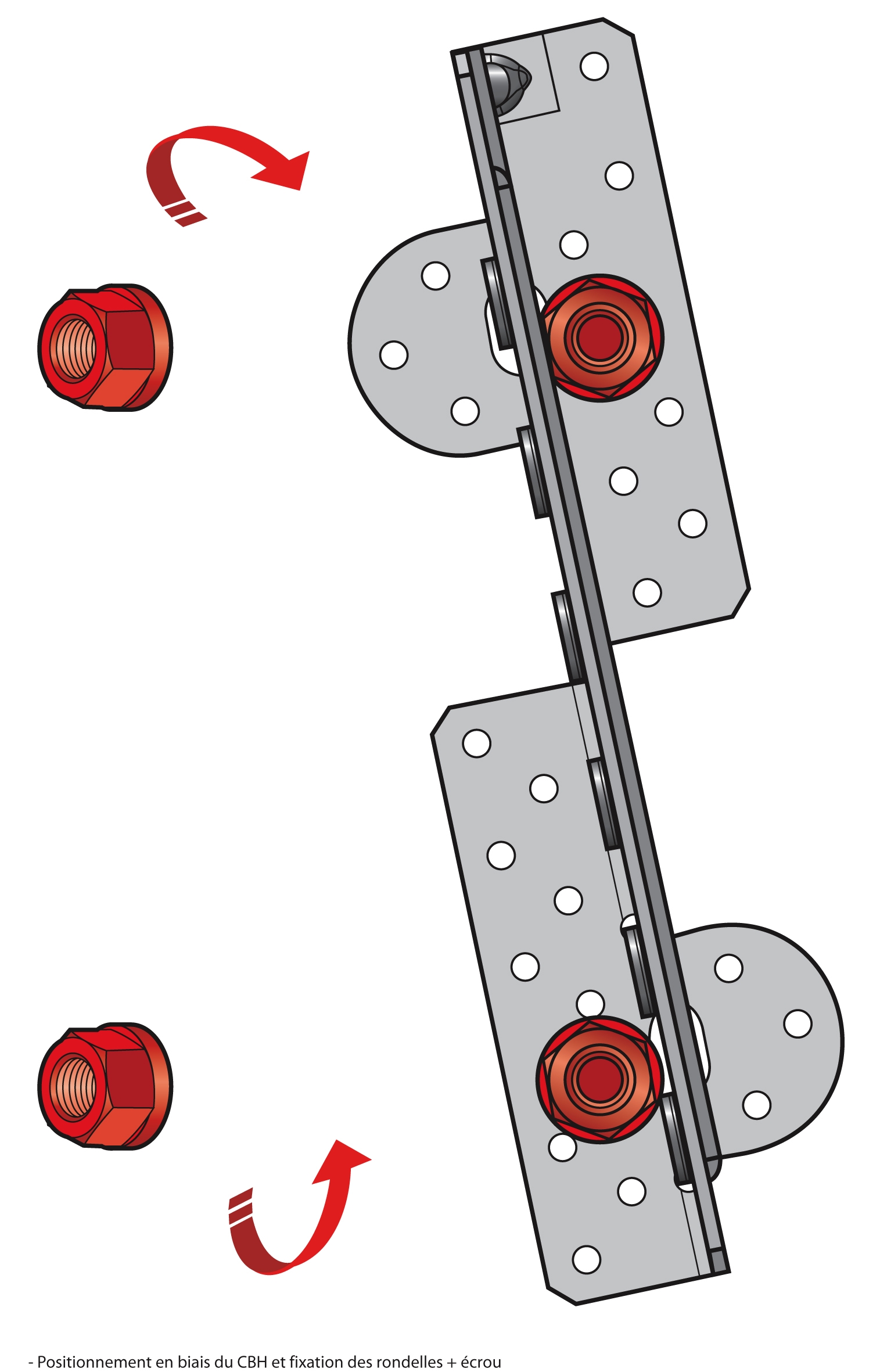

Colocación de las tuercas

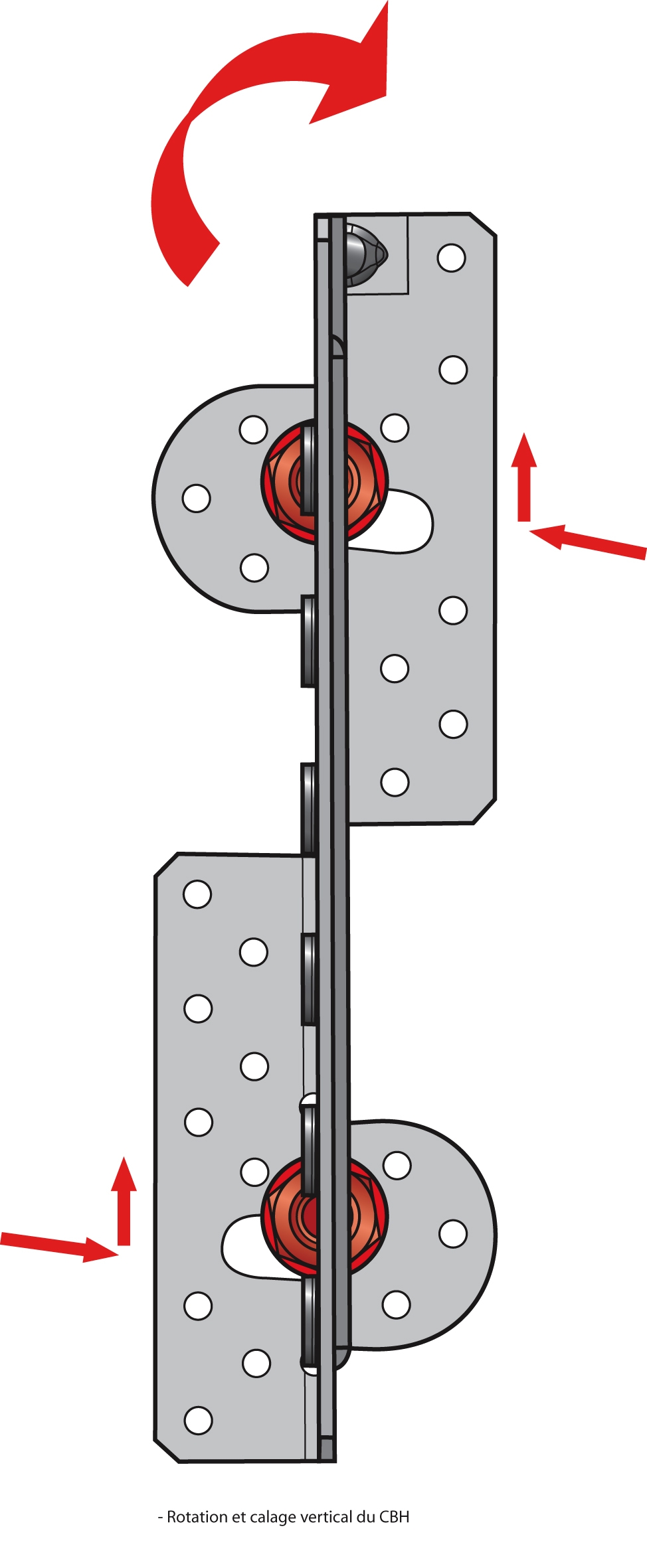

Rotación del CBH

Posición definitiva sobre hormigón

Certificación

Declaración de prestaciones (DoP)

es-dop-e07-0245-05-s-2.pdf

Ver historial

2018-08-16

es-dop-e07-0245-issue-4.pdf

2016-08-10

es-dop-e07-0245-issue-3.pdf

2016-01-07

es-dop-e07-0245-issue-2.pdf

2013-03-01

es-dop-e07-0245-issue-1.pdf

Evaluación técnica europea (ETA)

eta-07-0245-2025-01-15.pdf

Ver historial

2018-08-15

eta-07-0245-2018-08-15.pdf

2016-08-10

eta070245-sst-je-ch-r5-2016-rev-a.pdf

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors

Sin historial disponible
