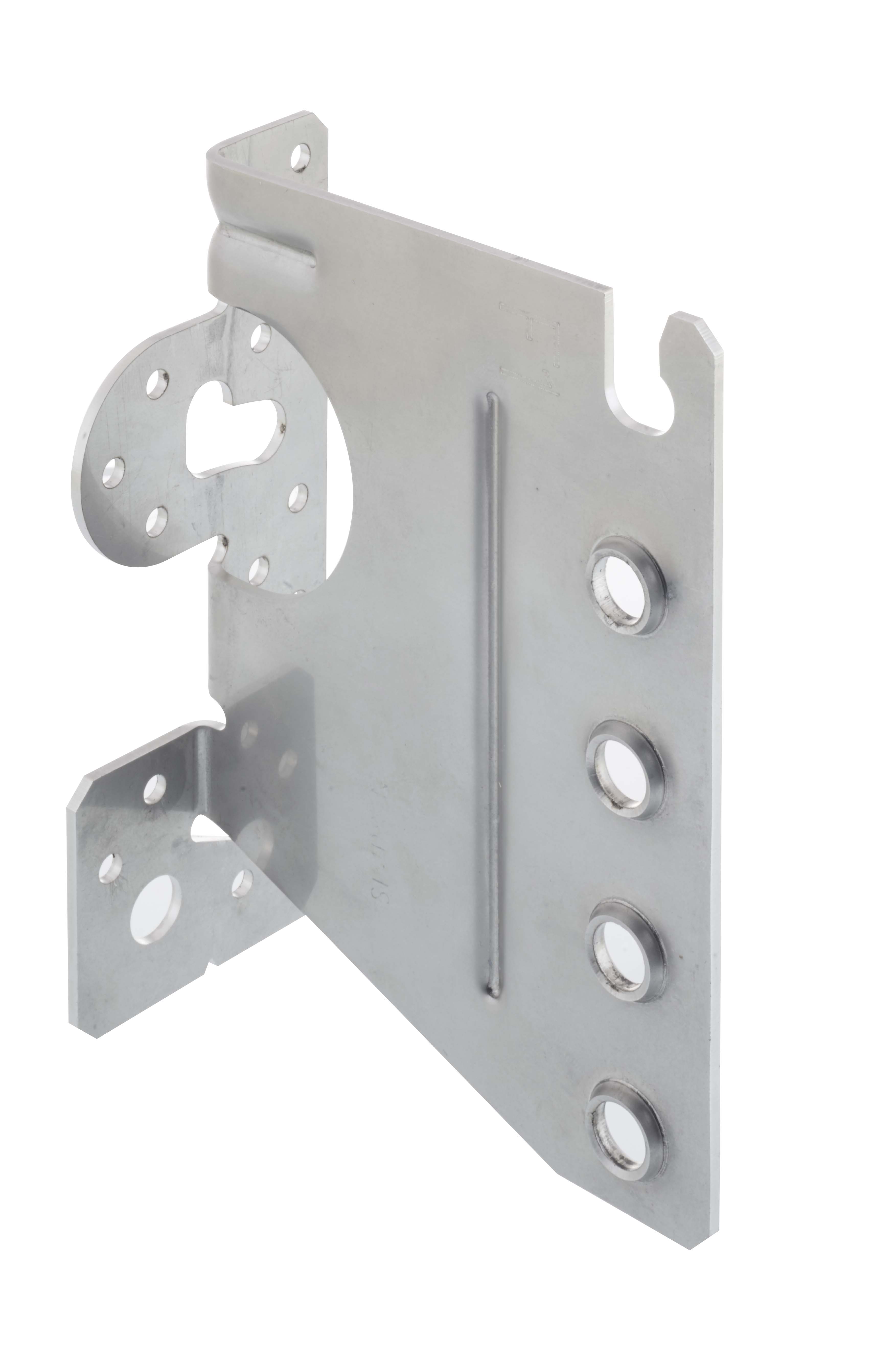

CBHS

Estribo con alma interior - Inox A4

El estribo CBHS es un conector discreto que permite realizar fijaciones sobre madera o soportes rígidos.

Ficha técnica

Marcado CE

DITE

Clase de servicio 3

Acero inoxidable A4

Severo

Detalles de producto

Imagenes

Fijación madera/soporte rígido

Características

Materia

Acero inoxidable A4 (316L) según NF EN 10088,
Espesor : 2,5 mm.

Ventajas

Uniones invisibles,
Fijación sobre madera u hormigón,
Estribo inox compatible con un uso exterior (terrazas, pérgolas, ...),
Instalación optimizada según las especificaciones de los Eurocódigos.

Aplicaciones

Soporte

Elemento principal: madera maciza, madera compuesta, madera laminada o hormigón,
Elemento secundario: madera maciza, madera compuesta o madera laminada.

Campos de aplicación

Vigas,
Correas,
Vigas principales.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensions del soporte [mm]	Dimensiones de la viga [mm]					Dimensiones y Valores Característicos [mm]				Agujeros soporte		Agujeros viga
	Altura	Anchura		Altura			A	B	C	t	Ø11	Ø5	Ø10.5
	Mín.	Mín.	Máx.	Min β=0	Min β≠0	Máx.	A	B	C	t	Ø11	Ø5	Ø10.5
CBH150/2.5S	192	60	160	190	219	225	150	113.5	60	2.5	2	14	5
CBH180/2.5S	222	60	160	220	249	270	180	113.5	60	2.5	2	16	6
CBH220/2.5S	262	60	160	250	279	330	220	113.5	60	2.5	2	22	7

Valores Característicos - Viga sobre viga

Modelo	Valores característicos - Viga sobre viga - Clavado total
	Fijaciones				Valores característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k - Pendiente β=0°						R_1,k - Pendiente β=15°
	Cdad	Tipo	Cdad	Tipo	Longitud de clavijas [mm]						Longitud de clavijas [mm]
	Cdad	Tipo	Cdad	Tipo	60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10S	18	18.6	20.7	22.4	24	24	17.3	17.9	19.6	21.2	22.9	23.3
CBH180/2.5S	16	CSA5,0x40S	6	STD10S	25	26.5	29.5	32.1	32.6	32.6	24	25.2	28	30.5	31.8	31.8
CBH220/2.5S	22	CSA5,0x40S	7	STD10S	32.6	34.2	37.9	41.1	42.8	42.8	31.4	32.7	36	38.9	41.6	41.6

The capacities for the CBH105/2.5S for a width of joist of 45mm can be found in the ETA.

Product characteristic capacities - Timber beam to timber beam - 30° and 45°

Modelo	Valores característicos - Viga sobre viga - Clavado total
	Fijaciones				Valores característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k - Pendiente β=30°						R_1,k - Pendiente β=45°
	Cdad	Tipo	Cdad	Tipo	Longitud de clavijas [mm]						Longitud de clavijas [mm]
	Cdad	Tipo	Cdad	Tipo	60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10S	16.7	17.2	18.7	20.1	21.6	22.5	16.4	16.7	18	19.3	20.6	21.9
CBH180/2.5S	16	CSA5,0x40S	6	STD10S	23.1	24.1	26.6	28.8	30.8	30.8	22.5	23.4	25.6	27.6	29.7	30.1
CBH220/2.5S	22	CSA5,0x40S	7	STD10S	30.4	31.5	34.3	37	39.7	40.4	29.8	30.8	33.3	35.7	38.3	39.5

The capacities for the CBH105/2.5S for a width of joist of 45mm can be found in the ETA.

Valores Característicos - Madera sobre soporte rígido - Pendiente entre 0° y 15°

Modelo	Valores Característicos - Madera sobre soporte rígido
	Fijaciones				Valores característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k - Pendiente β=0°						R_1,k - Pendiente β=15°
	Cdad	Tipo	Cdad	Tipo	Longitud de clavijas [mm]						Longitud de clavijas [mm]
	Cdad	Tipo	Cdad	Tipo	60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10S	12.4	13.2	15.6	17.7	19.5	19.5	11.7	12.4	14.5	16.4	18.4	18.7
CBH180/2.5S	2	Ø10**	6	STD10S	19.3	21.1	25.2	28.8	29.7	29.7	18.2	19.7	23.3	26.6	28.3	28.3
CBH220/2.5S	2	Ø10**	7	STD10S	23.8	25.9	30.6	34.9	37.1	37.1	22.4	24.2	28.2	32.1	35.3	35.3

** Referirse a la gama Simpson Strong-Tie para elegir los anclajes adecuados. Los anclajes típicos dependen del tipo de hormigón, de las distancias entre los anclajes y las distancias al borde.

Los valores de carga sobre hormigón indicados en esta tabla están dados en el caso de una fijación en losa maciza. Para una aplicación diferente, el diseñador debe calcular y garantizar el buen comportamiento de los anclajes (una ayuda al cálculo está disponible en nuestro Software Anchor Designer, que se puede descargar de forma gratuita en nuestra página Web).

Valores Característicos - Madera sobre soporte rígido - Pendiente entre 30° y 45°

Modelo	Valores Característicos - Madera sobre soporte rígido
	Fijaciones				Valores característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k - Pendiente β=30°						R_1,k - Pendiente β=45°
	Cdad	Tipo	Cdad	Tipo	Longitud de clavijas [mm]						Longitud de clavijas [mm]
	Cdad	Tipo	Cdad	Tipo	60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10S	11.1	11.6	13.4	15	16.8	17.7	10.5	10.9	12.5	13.9	15.5	16.9
CBH180/2.5S	2	Ø10**	6	STD10S	17	18.3	21.4	24.3	26.8	26.8	16.2	17.3	20	22.6	25.4	25.7
CBH220/2.5S	2	Ø10**	7	STD10S	21.1	22.5	26	29.4	33	33.5	20.1	21.3	24.4	27.5	30.8	32.2

** Referirse a la gama Simpson Strong-Tie para elegir los anclajes adecuados. Los anclajes típicos dependen del tipo de hormigón, de las distancias entre los anclajes y las distancias al borde.

Instalación

Montaje

Fijaciones

Unión madera / madera :
Elemento principal :

Puntas anilladas CSAS Ø5,0x40 mm según los requisitos del documentos DITE-04/0013.

Elemento secundario :

Clavijas inox Ø10 mm (su longitud variará en función del espesor de la madera).

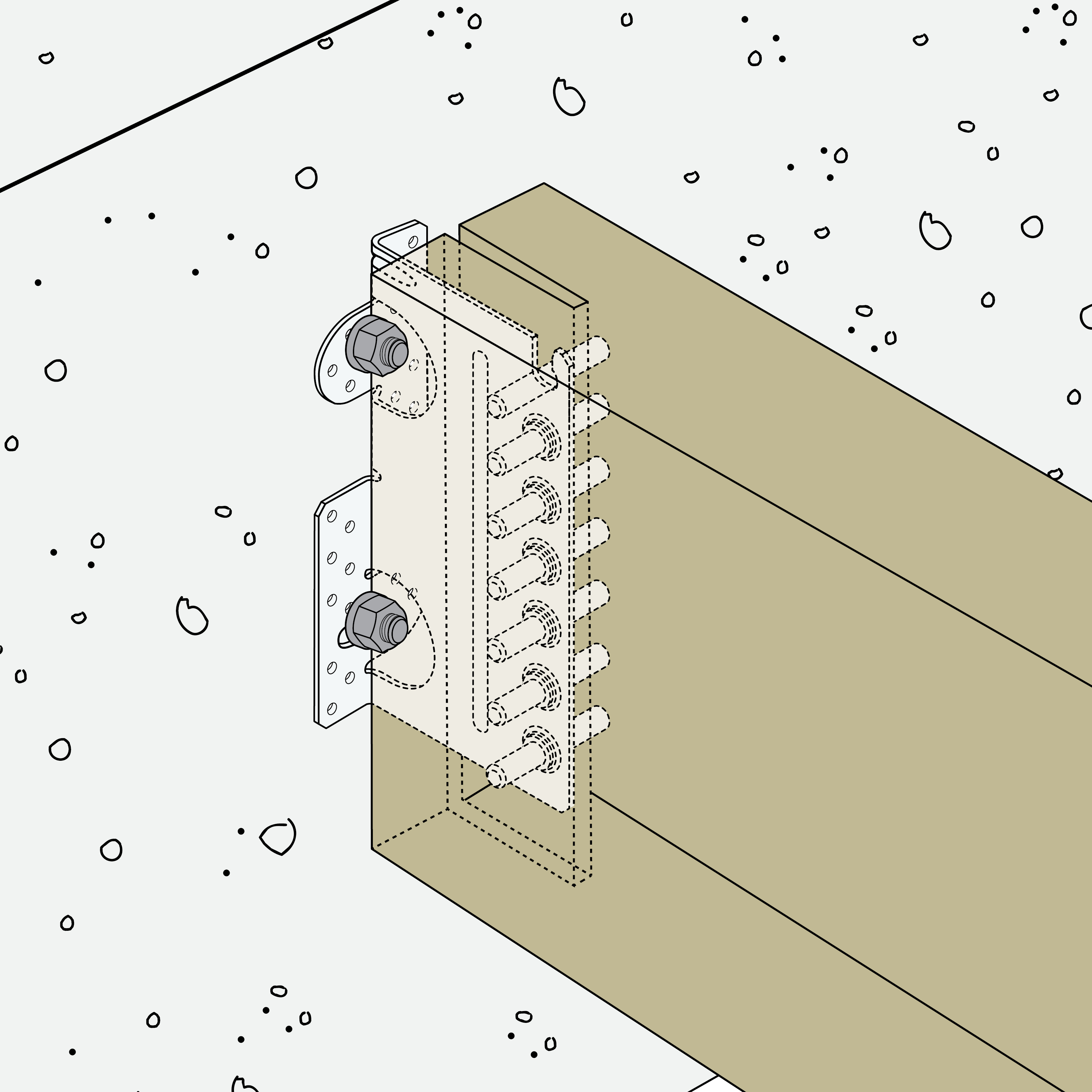

Unión madera / soporte rígido :
Elemento principal de hormigón :

Anclaje mecánico Ø10 mm: FM-753 M10X75/5 A4
Anclaje químico : resina AT-HP + varilla roscada inox LMAS M10-120/25 A4.

Elemento principal de acero :

Pernos inox Ø10 mm.

Elemento secundario :

Clavijas inox Ø10 mm (su longitud variará en función del espesor de la madera).

Instalación

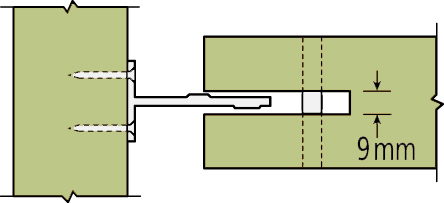

Realizar una entalladura vertical de anchura 9 mm en el centro de la pieza soportada.
Identificar la posición de las clavijas en la pieza soportada.
Perforar transversalmente la viga soportada para insertar las clavijas (el diámetro del agujero depende del diámetro de la clavija).
Insertar la primera clavija superior inox en la viga secundaria en preparación de la conexión.
