AB45C

Escuadra ángulo saliente SATE

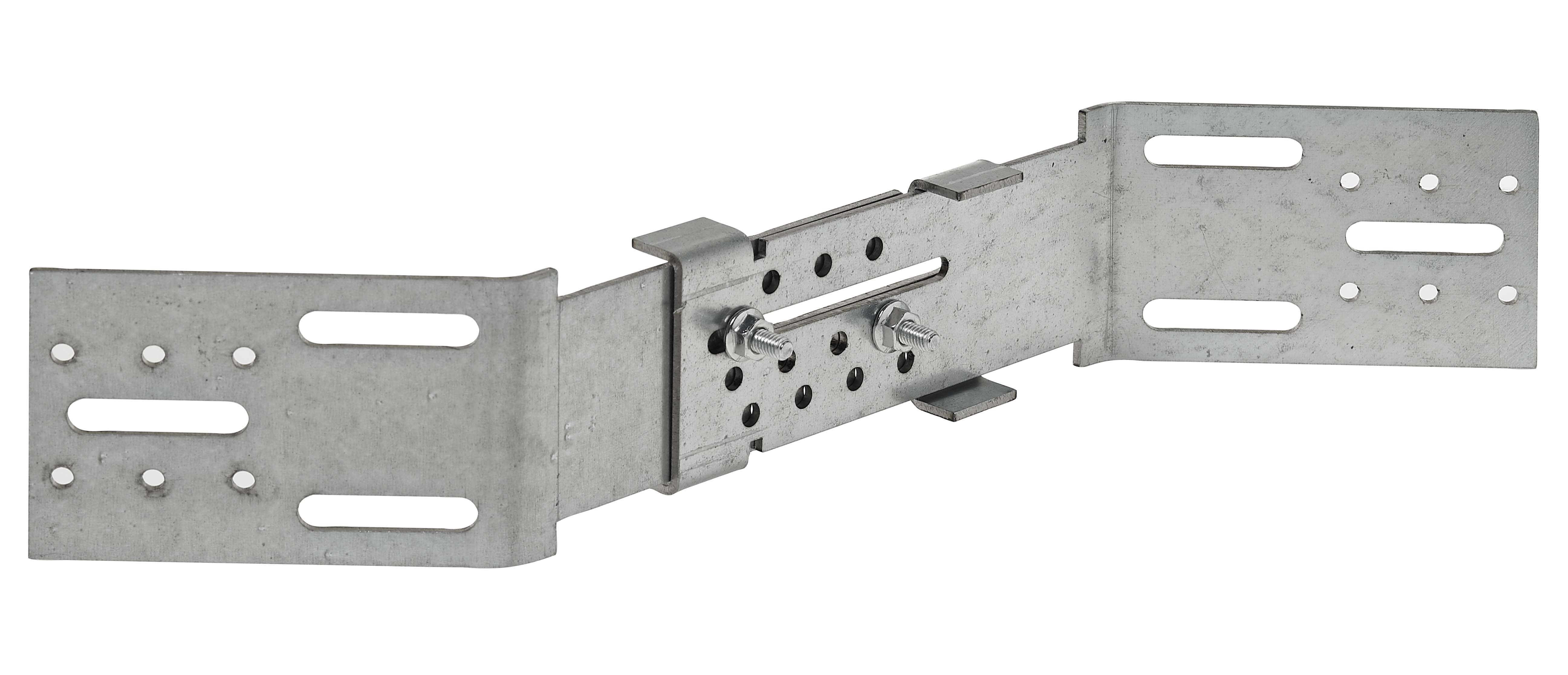

La escuadra AB45C se utiliza para la realización de aislamiento térmico por el exterior de fachadas. Mantiene el cabrio de ángulo, en el caso de un ángulo saliente entre las paredes.

Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346.

Ventajas

  • La escuadra AB45C fue probada siguiendo el procedimiento de ensayo reglamentario definido en el Cuaderno Técnico CSTB 3316 - Anexo 2,
  • Permite el uso en aplicación estructural,
  • Permite liberarse del cabrio de ribera.

Aplicaciones

Soporte

  • Elemento principal : hormigón, mampostería, ...
  • Elemento secundario : madera maciza, ...

Campos de aplicación

La escuadra AB45C permite fijar el cabrio de ángulo, en el caso de un ángulo saliente. Este cabrio de ángulo pertenece al armazón secundario de la estructura. Este armazón sirve de soporte para los revestimientos exteriores de fachada.

Datos técnicos

Dimensiones

Dimensiones

Modelo Dimensiones y Valores Característicos [mm] Agujeros Ala A Agujeros Ala B
A B C t Ø6 Ø6.0x84 Ø5 Ø8,5x40
AB45C155108702.511163

AB45CMIN = ABC160 (espesor del aislante de 120 mm detrás del cabrio)

AB45CMAX = ABC250 (espesor del aislante de 180 mm detrás del cabrio)

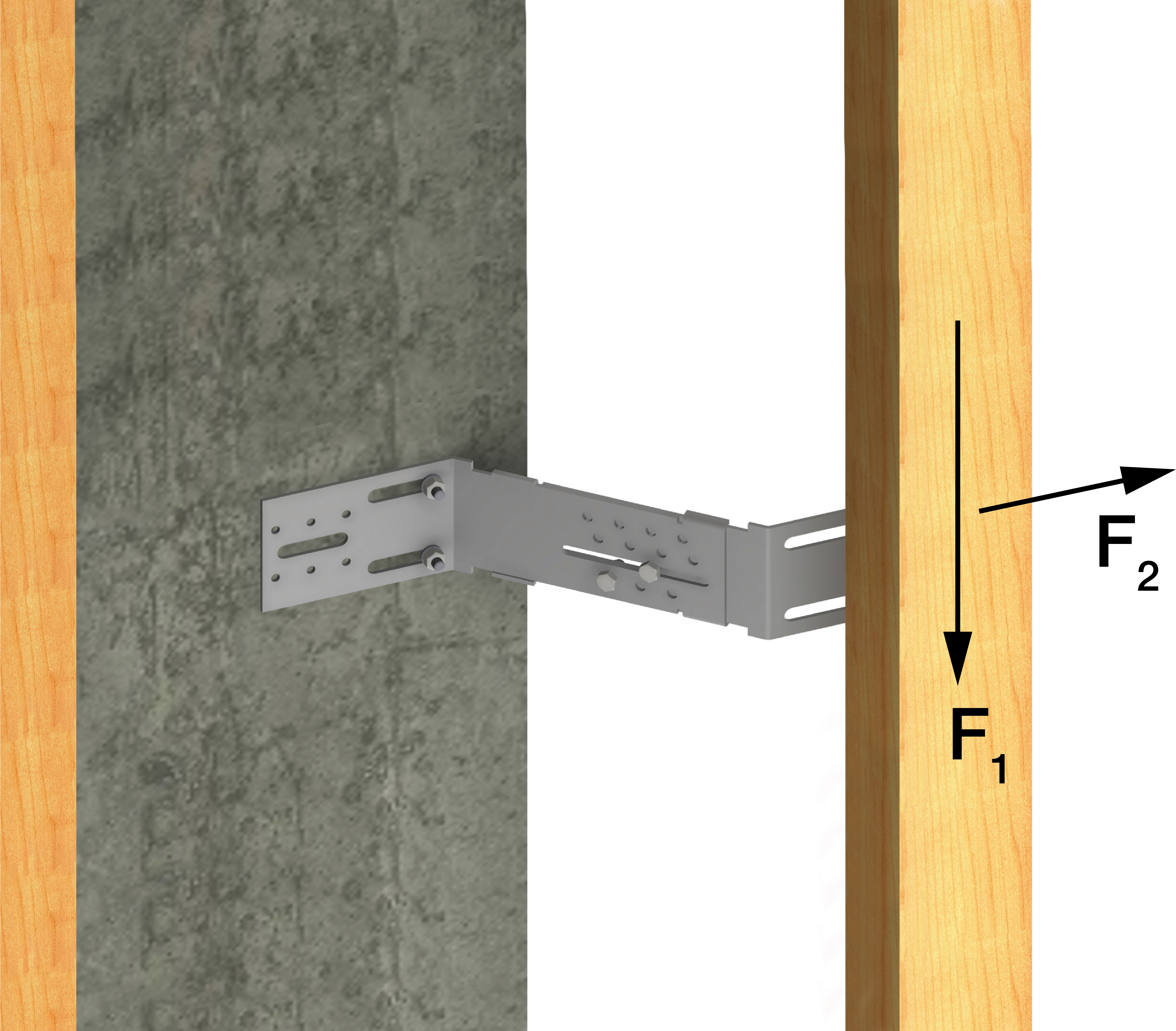

Valores Característicos - 1 escuadra por conexión

Modelo Valores Característicos - Madera/hormigón - 1 escuadra por conexión
Fijaciones Valores Característicos - 1 escuadra por conexión [kN]
Ala B - Soporte Ala A Ala B - Montante R1.k R2.k
Cdad Tipo Cdad Tipo Cdad Tipo Cdad Tipo 1 mm de desplazamiento 3 mm de desplazamiento
AB45CMIN1Ø81Ø62CSA Ø5x401LAG Ø8,0x500.140.241.04
AB45CMAX1Ø81Ø62CSA Ø5x401LAG Ø8,0x500.050.171.04

Instalación

Montaje

Fijaciones

  • Cabrio de ángulo de madera : 1 tirafondo LAGØ8x50 + 2 tornillos anti-rotación CSAØ5,0x40,
  • Soporte de hormigón : 2 pasadores WA M8-68/5.

Instalación

Unión de dos escuadras :

  1. La escuadra de ángulo AB45C se ensamblan con dos tornillos y dos tuercas.
  2. La primera fijación se coloca en el agujero oblongo Ø6,0x84 para mantener y regular las dos escuadras.
  3. La secunda fijación se coloca en uno de los agujeros Ø6 mm para blocar el reglaje de la longitud del conjunto.

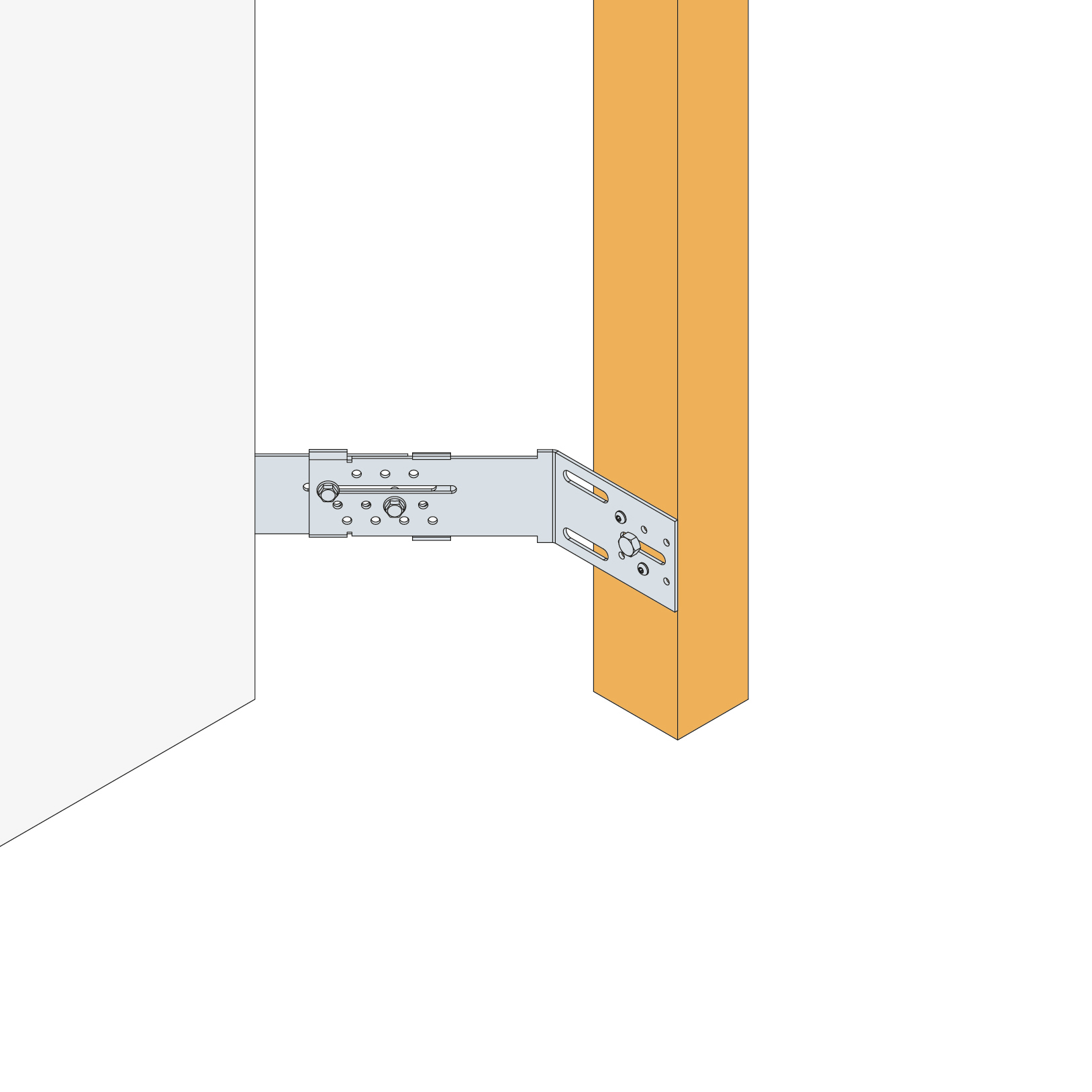

Posicionamiento y fijación de las escuadras :

  1. Las escuadras se colocan escalonadas en la altura del cabrio de ángulo.
  2. La fijación del cabrio sobre la escuadra se realiza por un tirafondo Ø8 (situado en el agujero oblongo Ø8,5x40 central) y por el añadido de dos tornillos Ø5 asegurando una "anti-rotación" del cabrio.
  3. Por fin, la fijación de la escuadra en el soporte de hormigón se realiza con dos anclajes Ø8 mm, colocados en los agujeros oblongos (lo más alto y lo más bajo).

Ajustes

  • La escuadra de ángulo AB45C es compatible con las escuadras para revestimientos ABC, desde la ABC160 hasta la ABC250. Se puede utilizar para un aislamiento detrás del cabrio entre 120 y 180 mm,
  • Los agujeros de bloqueo ofrecen 17 reglajes, lo que permite ajustar la escuadra de 4 mm en 4 mm, dependiendo del espesor del aislamiento.

Notice de montage - AB45C
