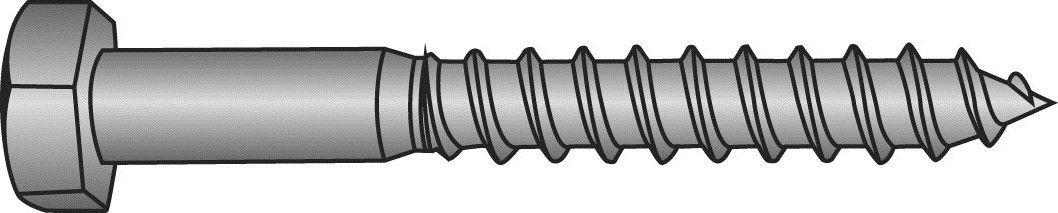

LAG

Tirafondo

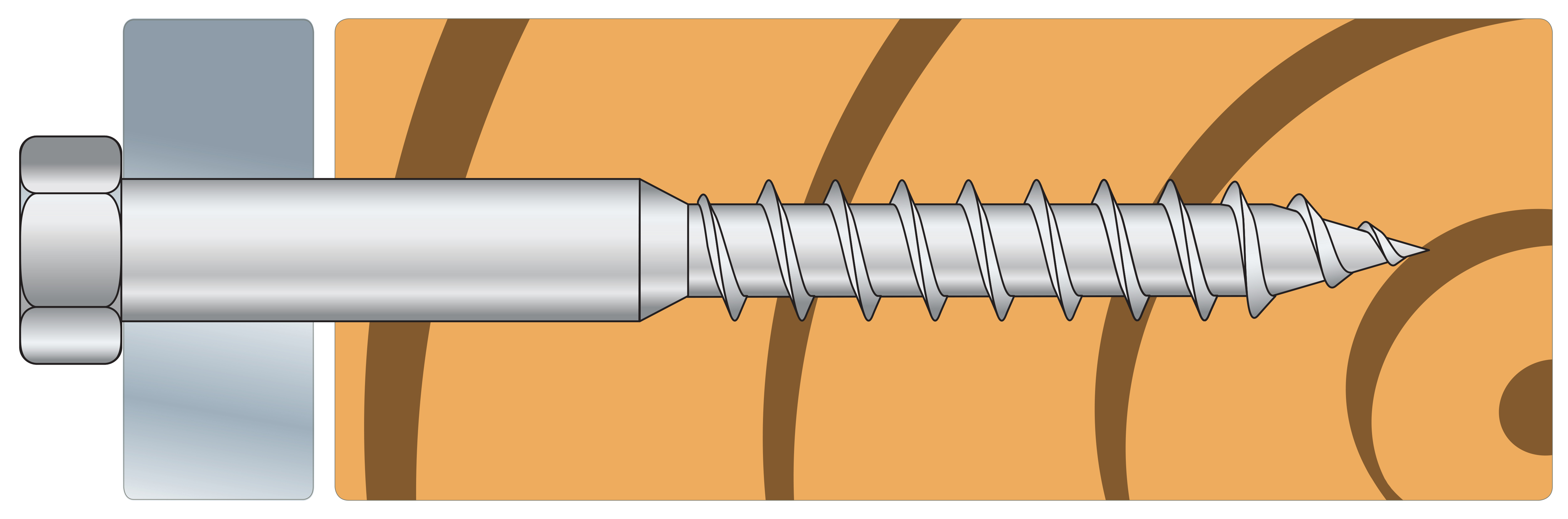

Los tirafondos LAG permiten fijar pletinas metálicas sobre elementos de madera. Se utilizan generalmente para fijar pilares a pies de pilares, escuadras a cerchas, ...

Ficha técnica

Marcado CE

Clase de servicio 2

Acero electrocincado

Interior

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones [mm]						Cdt. boite [pce]
Modelo	d	l	d_h	D	l_g	Boquilla	Cdt. boite [pce]
LAG08035	8	35	13	5.5	21	SW13	100
LAG08050	8	50	13	5.5	30	SW13	50
LAG08050RP	8	50	13	5.5	30	SW13	10
LAG10080	10	80	17	7	48	SW17	50
LAG10080RP	10	80	17	7	48	SW17	10
LAG12050	12	50	19	8.5	30	SW19	50

Propiedades características del producto

Modelo	Propiedades características del producto
Modelo	Momento elástico característico – My,k [M_y.k] [Nm]	Parámetro de arranque característico- fax,k,90° [f_ax.k.90°] [N/mm²]	Parámetro de entrada de la cabeza característico - fhead,k [f_head.k] [N/mm²]	Resistencia Característica en tracción - f_tens,k [f_tens.k] [kN]
LAG08035	16400	3.6	12.6	11.8
LAG08050	16400	3.6	12.6	11.8
LAG08050RP	16400	3.6	12.6	11.8
LAG10080	21495	5.2	15.2	18.9
LAG10080RP	21495	5.2	15.2	18.9
LAG12050	66836	5.2	19.1	34.2

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
No hay elementos disponibles.	No hay elementos disponibles.	No hay elementos disponibles.	No hay elementos disponibles.	No hay elementos disponibles.	No hay elementos disponibles.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

No hay elementos disponibles.
