Conectores

AB255SSH

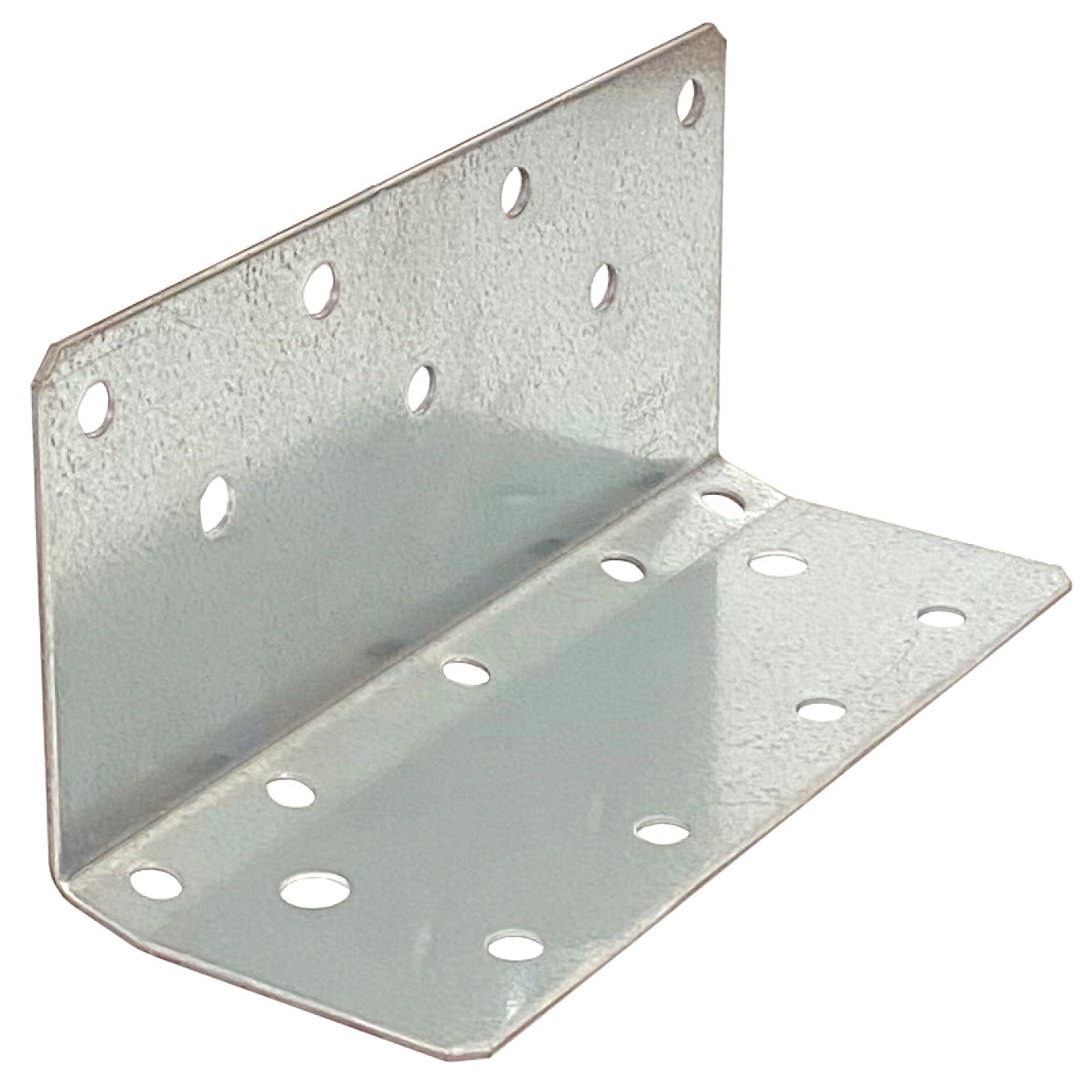

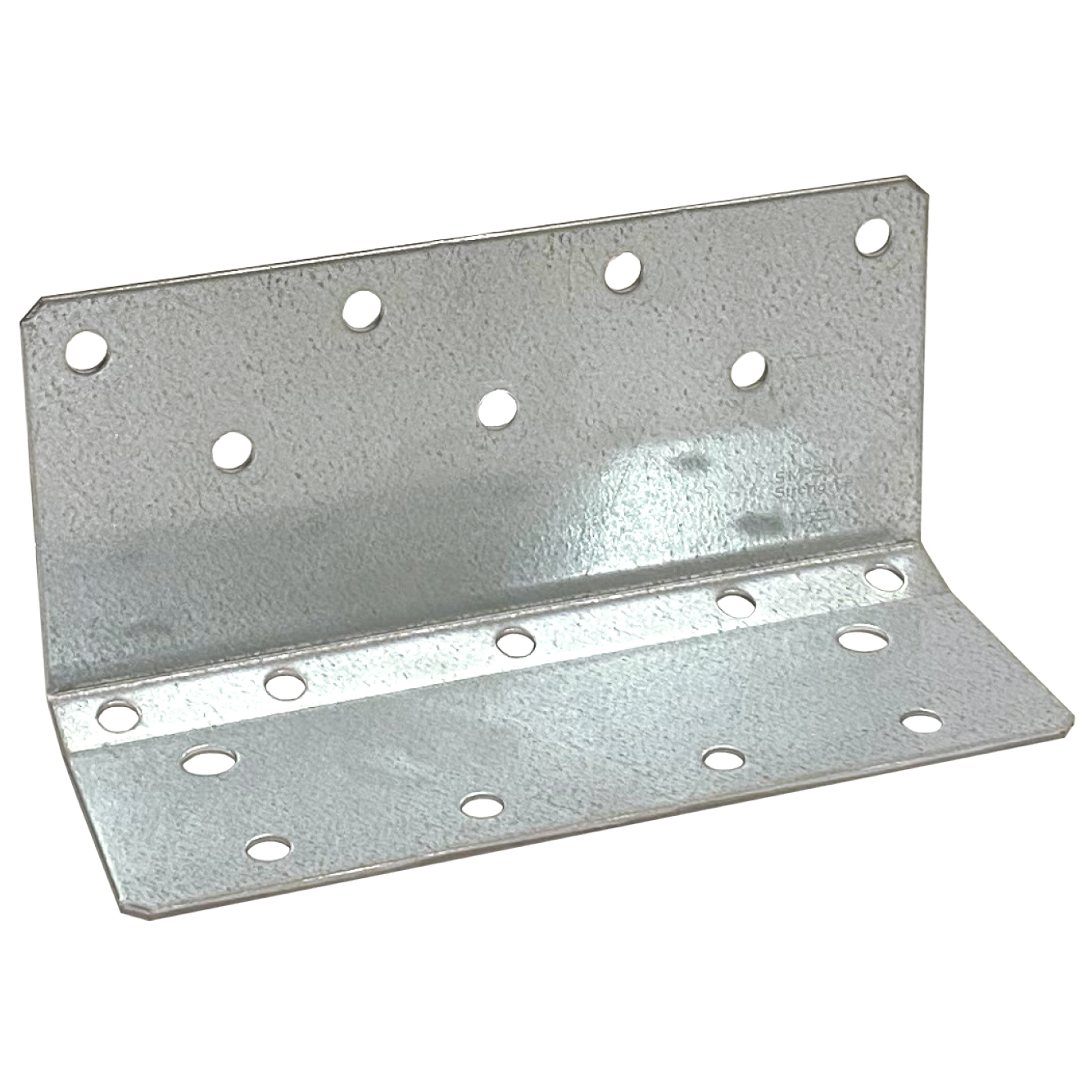

Escuadra estructural para CLT

La escuadra ABR255SSH fue desarrollada especialmente para CLT.

Fue diseñada para soportar cargas verticales y laterales.

Instalada con tornillos SSH de gran diámetro para conectores, esta escuadra soporta cargas pesadas y permite una instalación rápida.

Ficha técnica

Marcado CE

DITE

Nuevo

Clase de servicio 2

Acero galvanizado Z275

Interior

EPD

AB255SSH_SSTBP_homepage_FI_fi

Detalles de producto

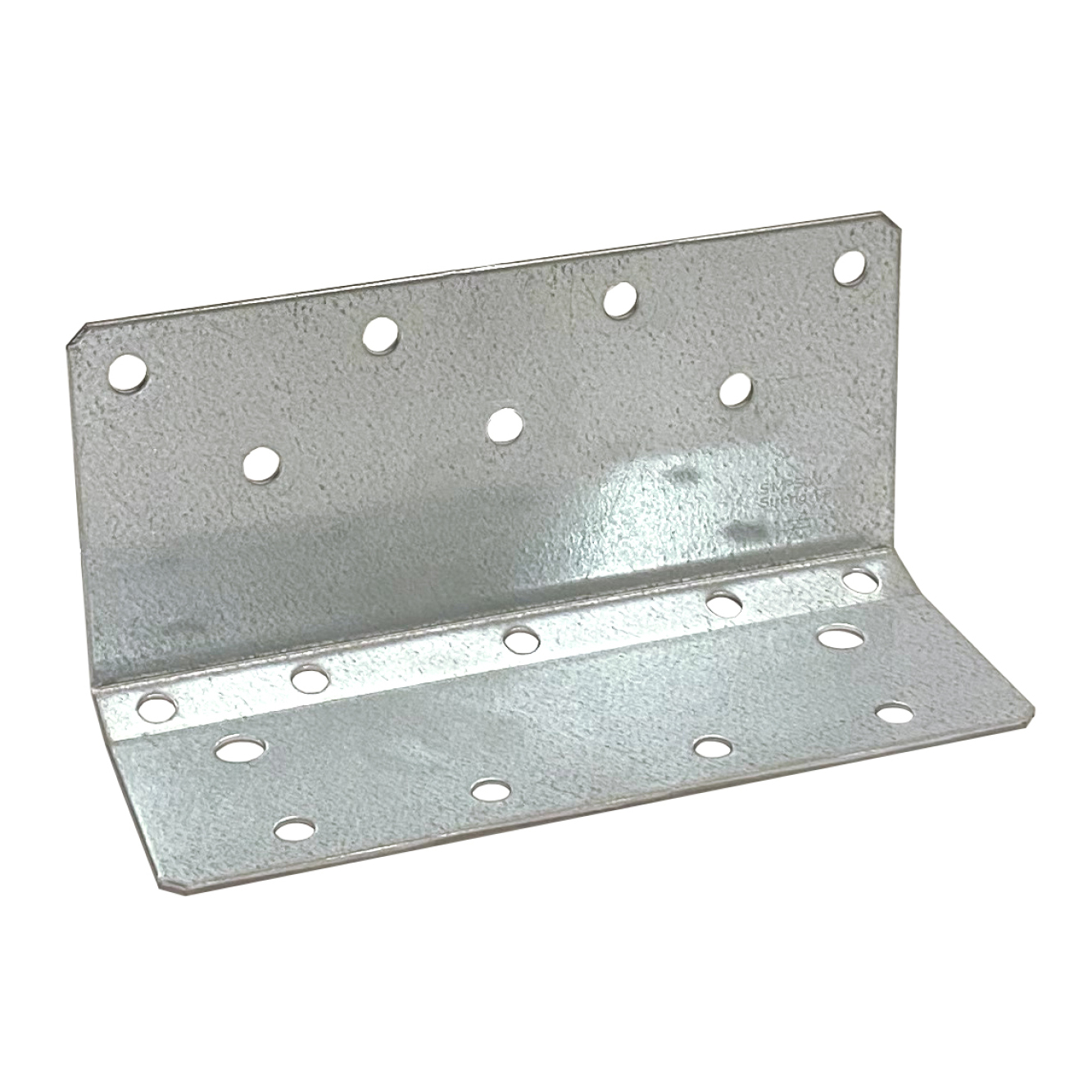

Imagenes

Características

Materia

Acero pregalvanizado
S250GD + Z275 según EN 10346

Ventajas

Instalación más rápida gracias a un número limitado de fijaciones
Posibilidad de ocultarlo en el espesor del conjunto del suelo (aislamiento bajo solado, solado, revestimiento, etc.)
Diversos valores característicos en función de la longitud del tornillo SSH utilizado
Múltiples configuraciones posibles
Los tornillos instalados en la esquina proporcionan una mejor capacidad de carga al conjunto
Fabricado en Francia.

Aplicaciones

Soporte

Elemento principal : CLT, madera maciza, madera laminada, ...
Elemento secondario : CLT, madera maciza, madera laminada, …

Campos de aplicación

Paneles macizos,
Paneles contralaminados (CLT), …

Datos técnicos

Dimensiones

Referencia	Dimensiones del crampón
	Otro			Dimensiones y Valores Característicos[mm]				Agujeros Ala A[mm]	Agujeros Ala B[mm]
	DB nr.	NOBB nr.	Cantidad por caja	A[mm]	B[mm]	C[mm]	Espesor[mm]	Redondo	Redondo
	DB nr.	NOBB nr.	Cantidad por caja	A[mm]	B[mm]	C[mm]	Espesor[mm]	Pernos[mm]	Pernos[mm]	Ø14[mm]
AB255SSH	2121743	60010436	10.0	123	100	255	3	7	9	2

Valores característicos - Madera sobre madera - 1 escuadra - Clavado total

Referencia	Capacidad de la escuadra
	Valores Característicos - Madera sobre madera - Clavado total
	Fijaciones				Valores Característicos - Madera C24 - Conexión con 1 escuadra[kN]
	Ala A		Ala B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k (2)					R5,k
	Cdad	Tipo	Cdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.56 * kmod^0.25	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	min(13.7 ; 13.92/kmod^0.76)	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	4.21/kmod^0.24	5.02/kmod^0.24	5.22/kmod^0.24	5.28/kmod^0.24	5.32/kmod^0.24

Los valores de la tabla anterior pueden utilizarse si el elemento está bloqueado contra rotación.

Los valores para otras longitudes de tornillo SSH están disponibles en la ETA.

Valores característicos - Madera sobre madera - 1 escuadra - Clavado parcial

Referencia	Capacidad de la escuadra
	Valores Característicos - Madera sobre madera - Clavado parcial
	Fijaciones				Valores Característicos - Madera C24 - Conexión con 1 escuadra[kN]
	Ala A		Ala B		R₁,ₖ					R₂,ₖ=R₃,ₖ					R5,k					R4,k
	Cdad	Tipo	Cdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	4.12 * kmod^0.5	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	10.8	15.4	21.8	26.5	30.1	1.68/kmod	1.97/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	min(8.7 ; 13.92/kmod^0.76)	min(13.9 ; 13.9/kmod^0.76)	min(14.6 ; 13.9/kmod^0.76)	min(18.8 ; 13.9/kmod^0.76)	13.9/kmod^0.76

Los valores de la tabla anterior pueden utilizarse si el elemento está bloqueado contra rotación.

Los valores para otras longitudes de tornillo SSH están disponibles en la ETA.

Valores característicos simplificados - Madera sobre madera - 1 escuadra - Clavado total

Referencia	Capacidad de la escuadra
	Valores Característicos - Madera sobre madera - Clavado total
	Fijaciones				Valores característicos simplificados - Madera C24 - 1 escuadra[kN]
	Ala A		Ala B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k					R5,k
	Cdad	Tipo	Cdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.3	19.1	26.1	42.6	56.2	13.7	15.1	15.1	15.1	15.1	4.3	5.1	5.4	5.4	5.5

Los valores característicos simplificados publicados anteriormente se basan en una duración de carga "corta" y una clase de servicio 2 según el Eurocódigo 5 (EN1995) - kmod = 0,9.

Para otras duraciones de carga y clases de servicio, consulte las tablas anteriores o la ETE.

Los valores indicados en la tabla anterior pueden utilizarse si el elemento está bloqueado en rotación.

Valores característicos simplificados - Madera sobre madera - 1 escuadra - Clavado parcial

Referencia	Capacidad de la escuadra
	Valores Característicos - Madera sobre madera - Clavado parcial
	Fijaciones				Valores característicos simplificados - Madera C24 - 1 escuadra[kN]
	Ala A		Ala B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k					R5,k
	Cdad	Tipo	Cdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	10.8	15.4	21.8	26.5	30.1	3.9	10.7	15.1	25.4	25.1	8.7	13.9	14.6	15.1	15.1	1.9	2.1	2.3	2.3	2.3

Los valores característicos simplificados publicados anteriormente se basan en una duración de carga "corta" y una clase de servicio 2 según el Eurocódigo 5 (EN1995) - kmod = 0,9.

Para otras duraciones de carga y clases de servicio, consulte las tablas anteriores o la ETE.

Los valores indicados en la tabla anterior pueden utilizarse si el elemento está bloqueado en rotación.

Instalación

Montaje

Fijaciones

Madera :

Tornillos SSH10.0xL (se permiten diferentes longitudes, dependiendo de las cargas previstas)

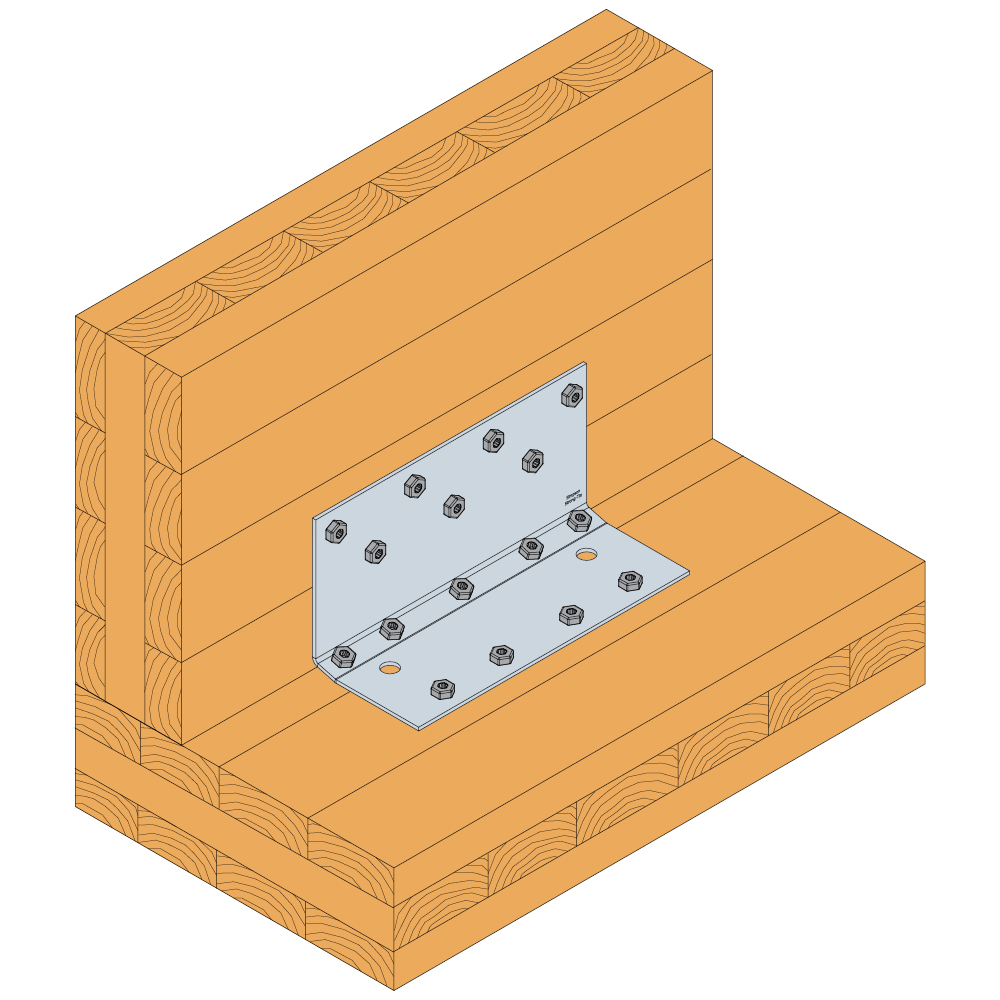

Instalación

Empiece instalando los tornillos SSH en las bridas horizontales y verticales.
A continuación, instale los tornillos inclinados en la esquina con un ángulo aproximado de 70°.

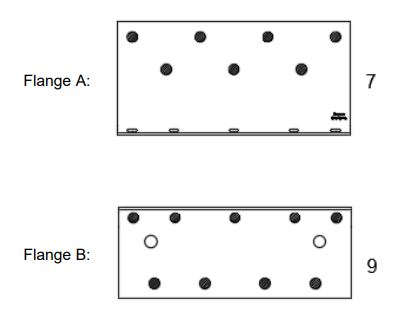

Clavado total - NP1

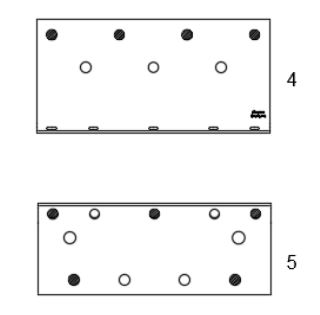

Clavado parcial
