AB255HD

Escuadra reforzada para el CLT

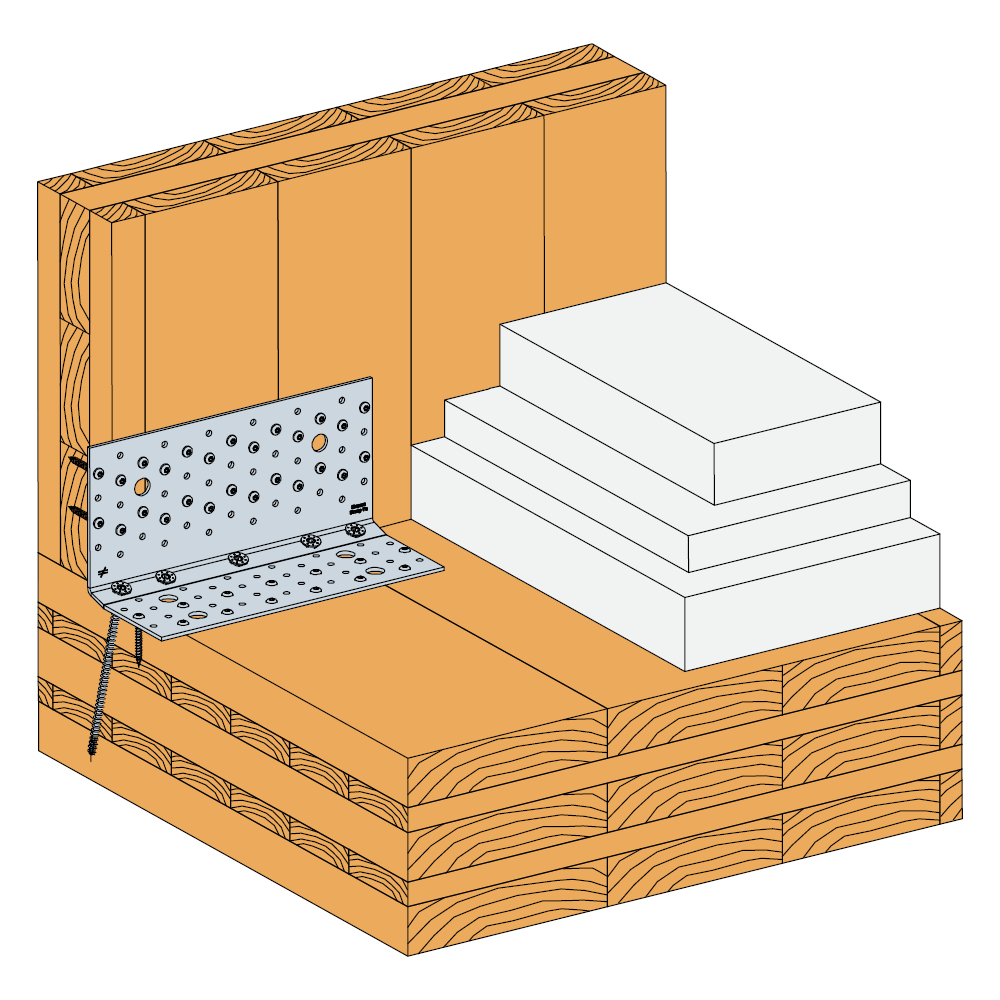

La escuadra AB255HD fue desarrollada para la construcción CLT. Es capaz de soportar esfuerzos laterales y verticales. Cuando se instala con tornillos totalmente roscados, es particularmente resistente al levantamiento, y se puede tambéin ocultar bajo una losa de hormigón.

Marcado CE

DITE

Clase de servicio 2

Interior

Acero galvanizado Z275

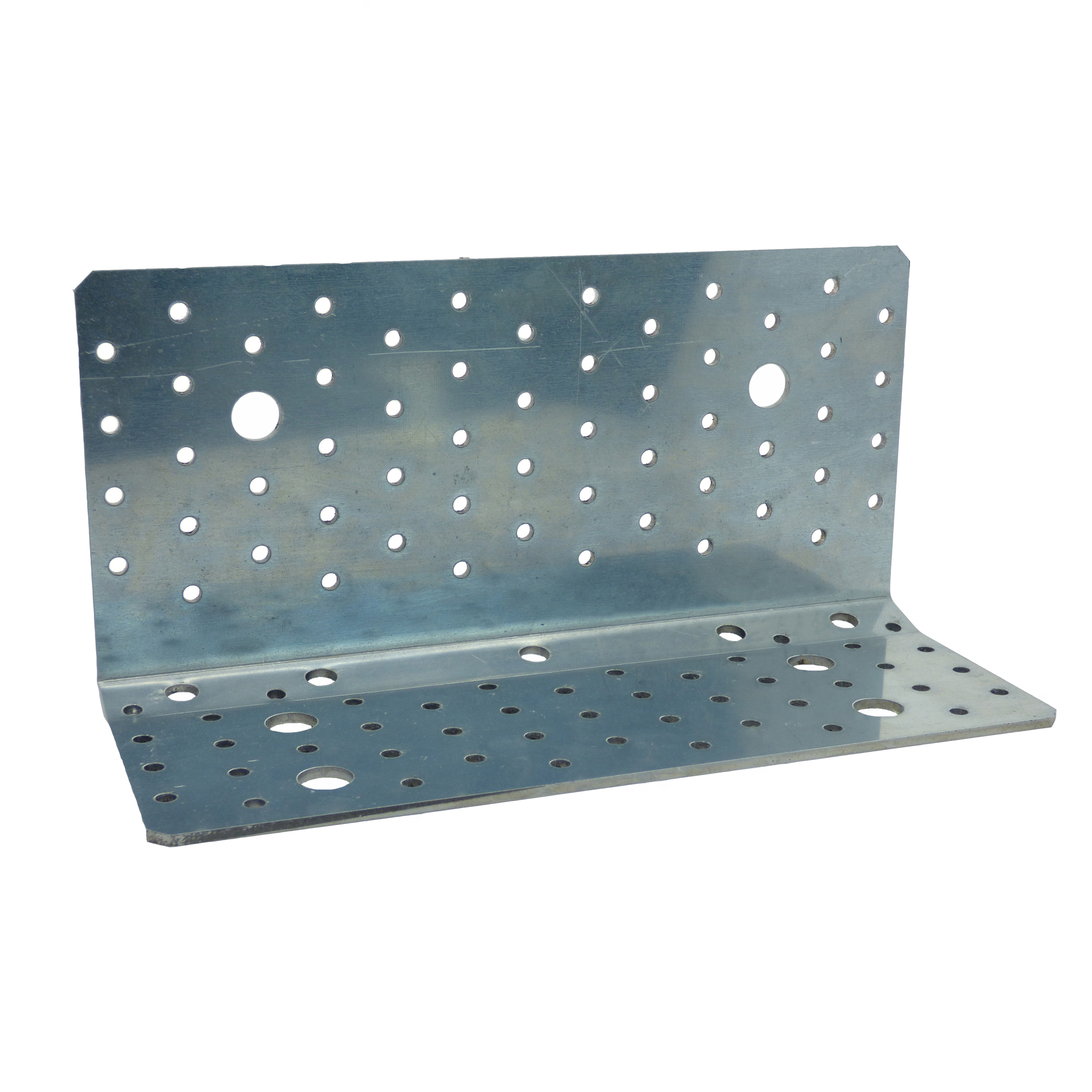

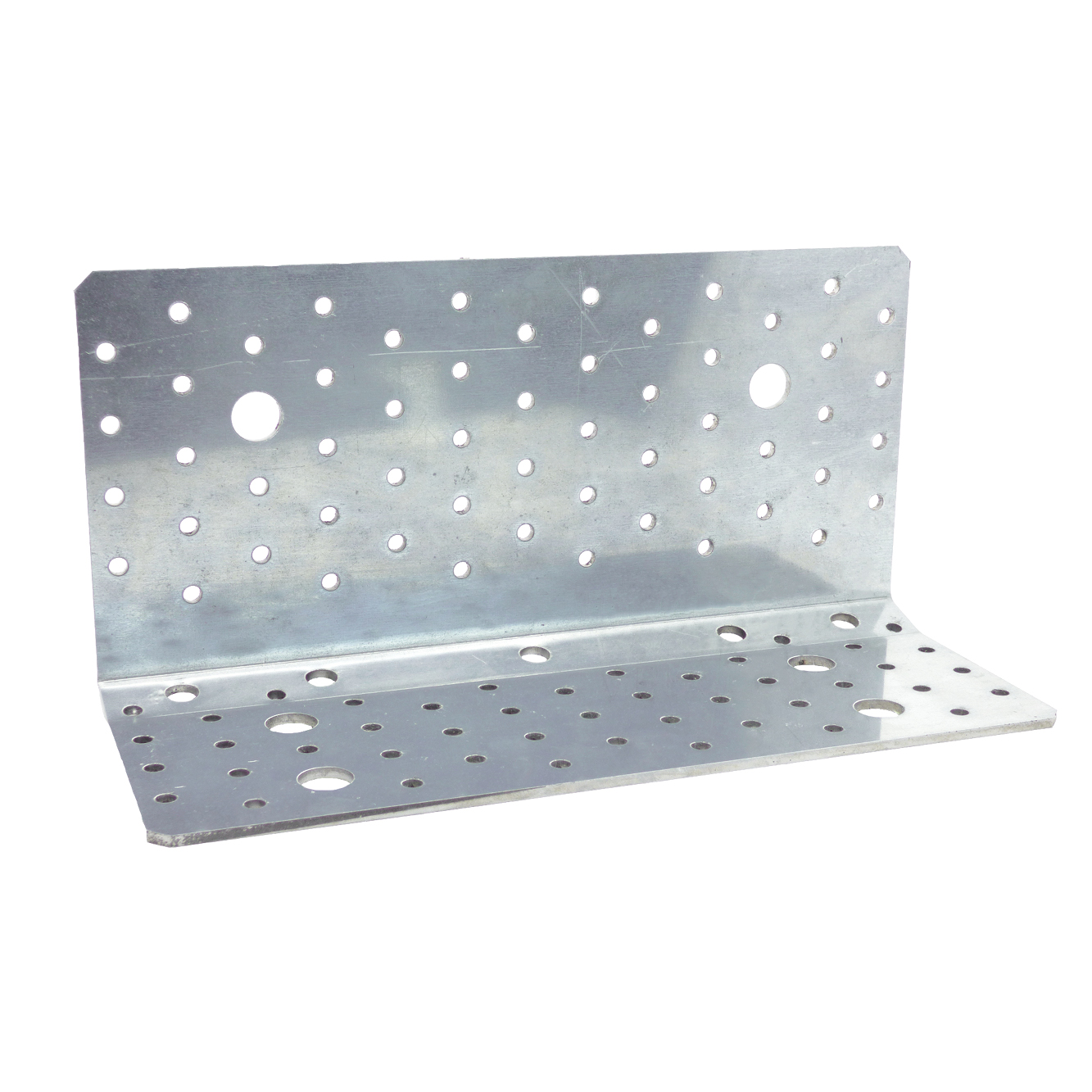

C_AB255HD_ProdPho_Pho_iso_EU_CN (1).jpg

Detalles de producto

Imagenes

Características

Materia

Acero galvanizado S250GD + Z275 según la norma NF EN 10346,
Espesor : 3 mm.

Ventajas

Ideal para su uso en la construcción de CLT,
Gran polivalencia : se puede fijar sobre soporte de madera y soporte hormigón,
Cargas altas para esfuerzos horizontales (F₂ / F₃) y verticales (F₁), ...

Aplicaciones

Soporte

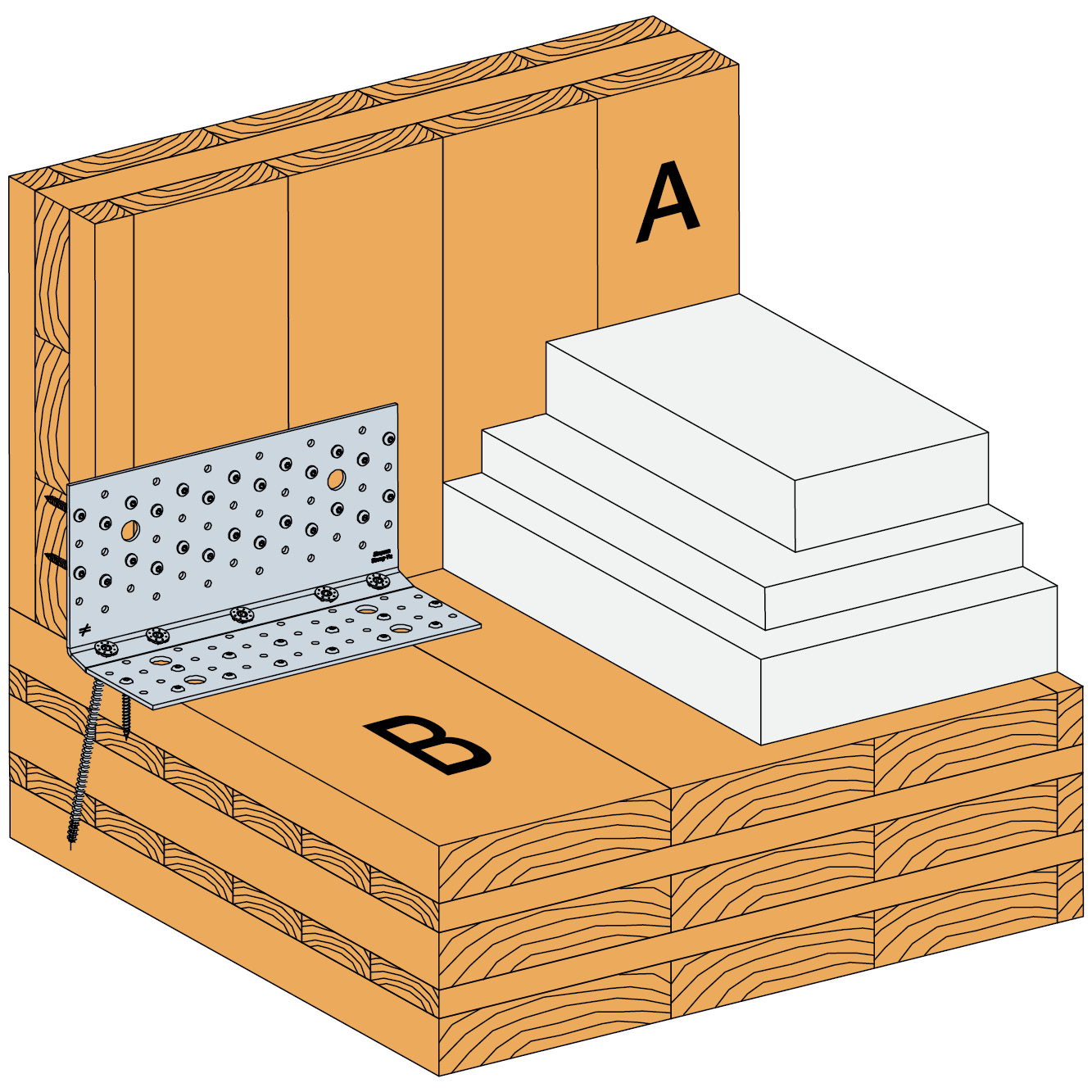

Elemento principal : CLT, madera maciza, madera laminada, ...
Elemento secondario : CLT, madera maciza, madera laminada, ...

Campos de aplicación

Paneles macizos,
Paneles contralaminados (CLT), ...

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones [mm]				Agujeros Ala A		Agujeros Ala B			Box Quantity
Modelo	A	B	C	t	Ø5	Ø14	Ø5	Ø9	Ø14	Box Quantity
AB255HD	123	100	255	3	56	2	41	5	4	10

Valores Característicos - Madera sobre madera - 1 escuadra - Plantilla de clavado 1

Modelo	Valores Característicos - Madera sobre madera - Plantilla de clavado 1
	Fijaciones						Valores Característicos - Madera C24 - 1 escuadra [kN]
	Ala A		Ala B				R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	N°	Tipo	N°	Tipo	N°	Tipo	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	5	ESCRFTC8.0x140	13	CNA/CSA	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	42.9	45.7	46	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (8.7 ; 9.2/kmod)	min (10.9 ; 9.2/kmod)	9.2/kmod

Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.

Los valores de resistencia característicos R_1.k son válidos independientemente del número de fijaciones CNA/CSA en la ala B.
Los valores con otra longitud de tornillos ESCRFTC están disponibles en nuestro ETE.

Valores Característicos simplificados - Madera sobre madera - 1 escuadra - Plantilla de clavado 1

Modelo	Valores Característicos simplificados - Madera sobre madera - Plantilla de clavado 1
	Fijaciones						Valores Característicos simplificados - Madera C24 - 1 escuadra [kN]
	Ala A		Ala B				R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	N°	Tipo	N°	Tipo	N°	Tipo	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	5	ESCRFTC8.0x140	13	CNA/CSA	51	51	51	42.9	45.7	46	15.1	15.1	15.1	8.7	10.2	10.2

Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.

Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, k_mod= 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.

Los valores de resistencia característicos R_1.k son válidos independientemente del número de fijaciones CNA/CSA en la ala B.
Los valores con otra longitud de tornillos ESCRFTC están disponibles en nuestro ETE.

Valores Característicos - Madera sobre madera - 1 escuadra - Plantilla de clavado 2

Modelo	Valores Característicos - Madera sobre madera - Plantilla de clavado 2
	Fijaciones						Valores Característicos - Madera C24 - 1 escuadra [kN]
	Ala A		Ala B				R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	N°	Tipo	N°	Tipo	N°	Tipo	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	30	CNA/CSA	5	ESCRFTC8.0x200	13	CNA/CSA	min (66.4 ; 56/kmod)	min (70.8 ; 56/kmod)	min (72.4 ; 56/kmod)	46.5	49.7	53.5	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (13.5 ; 9.2/kmod)	min (16.8 ; 9.2/kmod)	9.2/kmod

Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.

Los valores de resistencia característicos R_1.kson válidos independientemente del número de fijaciones CNA/CSA en la ala B.
Los valores con otra longitud de tornillos ESCRFTC están disponibles en nuestro ETE.

Valores Característicos simplificados - Madera sobre madera - 1 escuadra - Plantilla de clavado 2

Modelo	Valores Característicos simplificados - Madera sobre madera - Plantilla de clavado 2
	Fijaciones						Valores Característicos simplificados - Madera C24 - 1 escuadra [kN]
	Ala A		Ala B				R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	N°	Tipo	N°	Tipo	N°	Tipo	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	30	CNA/CSA	5	ESCRFTC8.0x200	13	CNA/CSA	62.2	62.2	62.2	46.5	49.7	53.5	15.1	15.1	15.1	10.2	10.2	10.2

Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.

Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, k_mod= 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.

Los valores de resistencia característicos R_1.k son válidos independientemente del número de fijaciones CNA/CSA en la ala B.
Los valores con otra longitud de tornillos ESCRFTC están disponibles en nuestro ETE.

Valores Característicos - Madera sobre madera - 1 escuadra - Plantilla de clavado 3

Modelo	Valores Característicos - Madera sobre madera - Plantilla de clavado 3
	Fijaciones						Valores Característicos - Madera C24 - 1 escuadra [kN]
	Ala A		Ala B				R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	N°	Tipo	N°	Tipo	N°	Tipo	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CNA5.0x50	CNA4.0x50	CNA4.0x60	CNA5.0x50
AB255HD	26	CNA/CSA	3	ESCRFTC8.0x200	13	CNA/CSA	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	32.4	32.4	43.4	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (8.7 ; 9.2/kmod)	min (10.8 ; 9.2/kmod)	9.25/kmod

Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.

Los valores de resistencia característicos R1.k son válidos independientemente del número de fijaciones CNA/CSA en la ala B.
Los valores con otra longitud de tornillos ESCRFTC están disponibles en nuestro ETE.

Valores Característicos simplificados - Madera sobre madera - 1 escuadra - Plantilla de clavado 3

Modelo	Valores Característicos simplificados - Madera sobre madera - Plantilla de clavado 3
	Fijaciones						Valores Característicos simplificados - Madera C24 - 1 escuadra [kN]
	Ala A		Ala B				R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	N°	Tipo	N°	Tipo	N°	Tipo	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CNA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	3	ESCRFTC8.0x200	13	CNA/CSA	46.8	46.8	46.8	32.4	32.4	43.4	15.1	15.1	15.1	8.7	10.2	10.2

Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.

Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, k_mod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.

Los valores de resistencia característicos R_1.k son válidos independientemente del número de fijaciones CNA/CSA en la ala B.
Los valores con otra longitud de tornillos ESCRFTC están disponibles en nuestro ETE.

Instalación

Montaje

Fijaciones

Sobre madera :

Puntas anilladas CNA Ø4.0x50 mm, CNA Ø4.0x60 mm,
Tornillos CSA Ø5.0x50,
Tornillo totalmente roscado ESCRFTC8.0 (longitud en función del espesor del soporte).

Sobre hormigón :

Anclaje mecánico : pasador FM 753 EVO M12x104/5,
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.

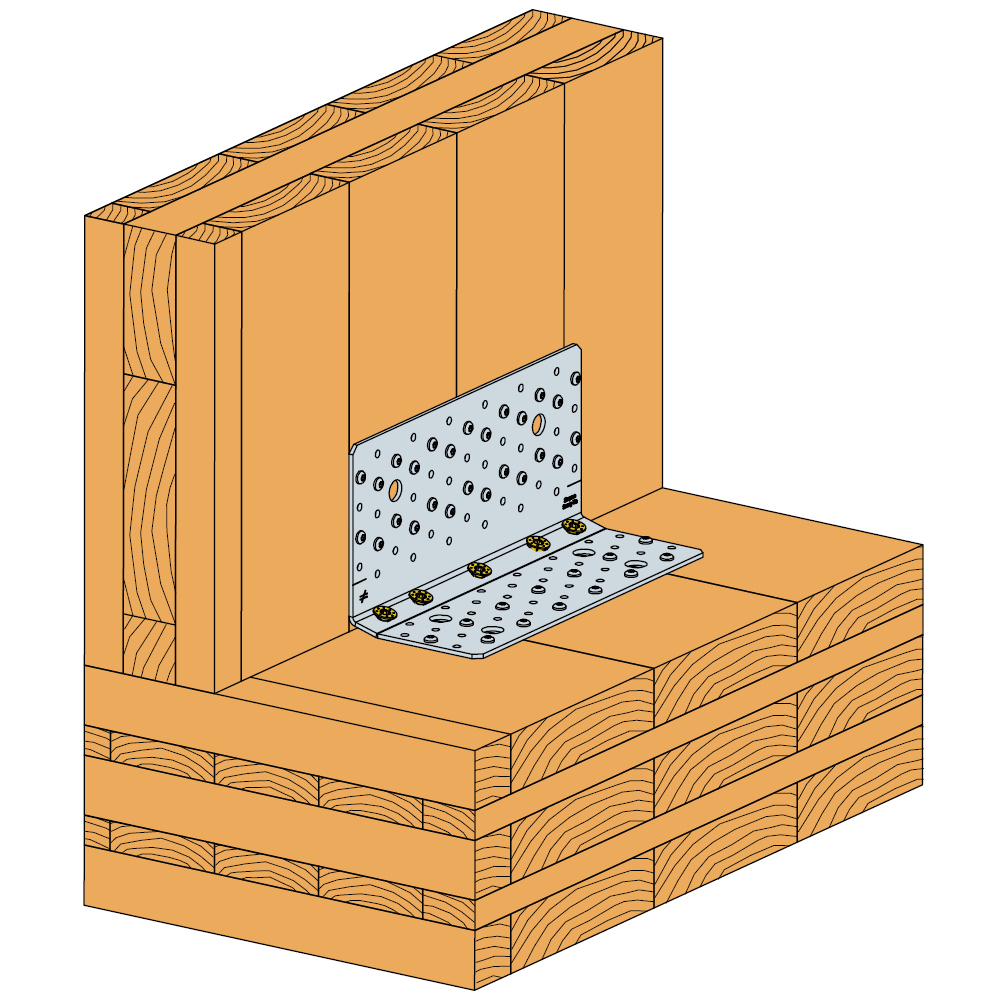

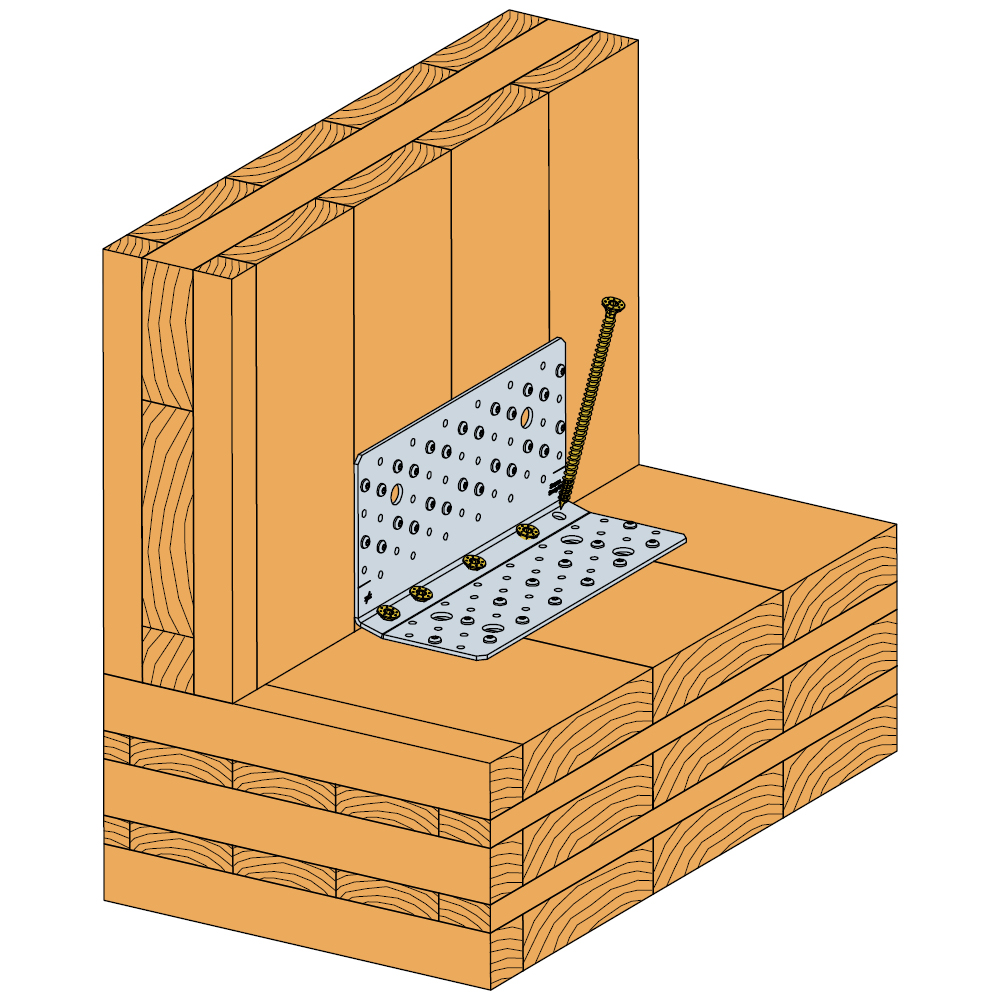

Installation

Colocar la escuadra sobre el soporte.
Insertar los tornillos CSA o las puntas CNA primero.

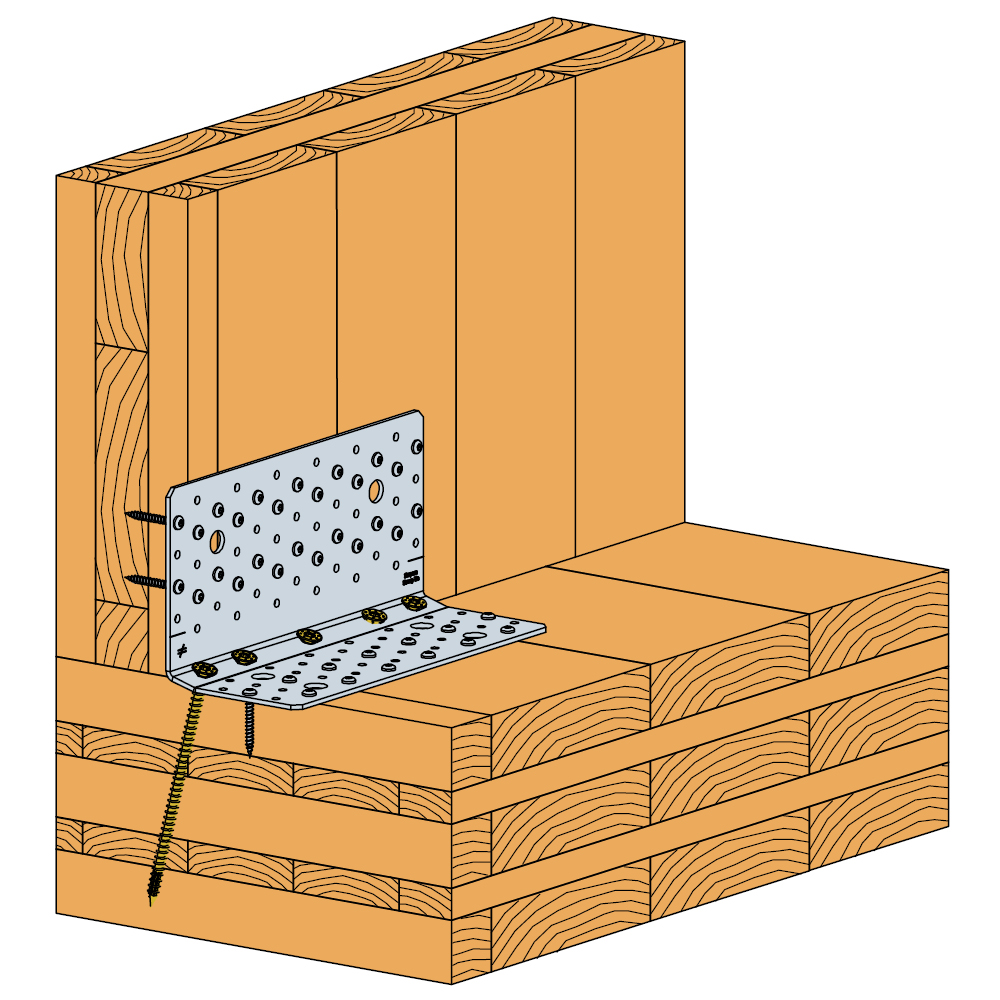

Insertar los tornillos totalmente roscados en los agujeros cerca del pliego con un ángulo de aproximadamente 70° (se recomienda el uso de una plantilla para mayor velocidad y precisión).

Los posibles arreglos de fijación se ilustran a continuación.

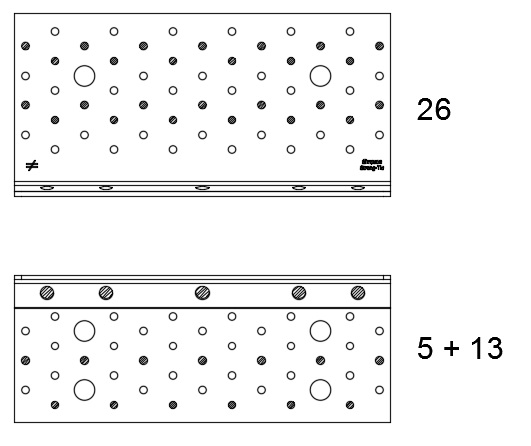

AB255HD - NP1

AB255HD - Plantilla de clavado 1

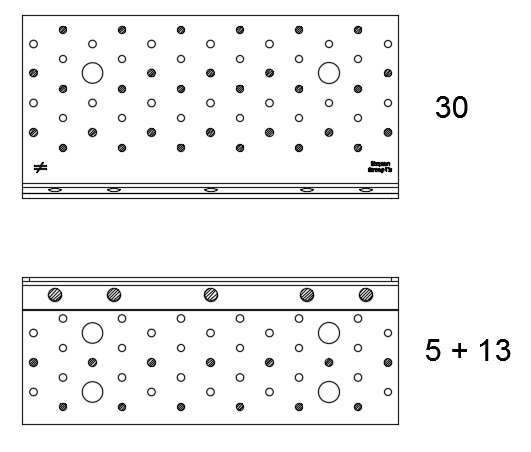

AB255HD - NP2

AB255HD - Plantilla de clavado 2

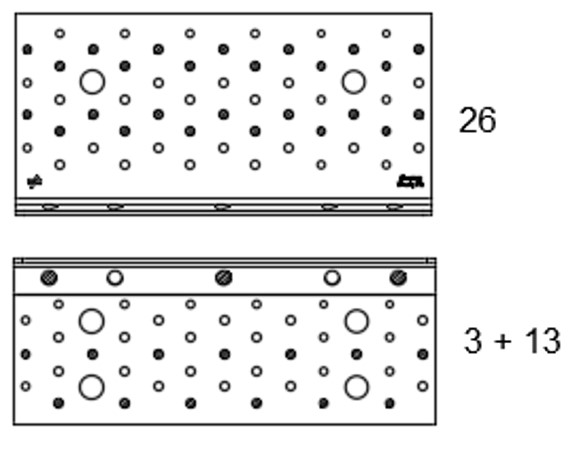

AB255HD - NP3

AB255HD - Plantilla de clavado 3

Certificación

Idoneidad Técnica Europeo (ETA)

eta-06-0106-2021-04-09.pdf (11.66 MB)

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)

2020-01-29

eta-06-0106.pdf (13.43 MB)

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)

2016-12-12

eta-060106-sst-ab-v8-2016.pdf (9.59 MB)
