EA

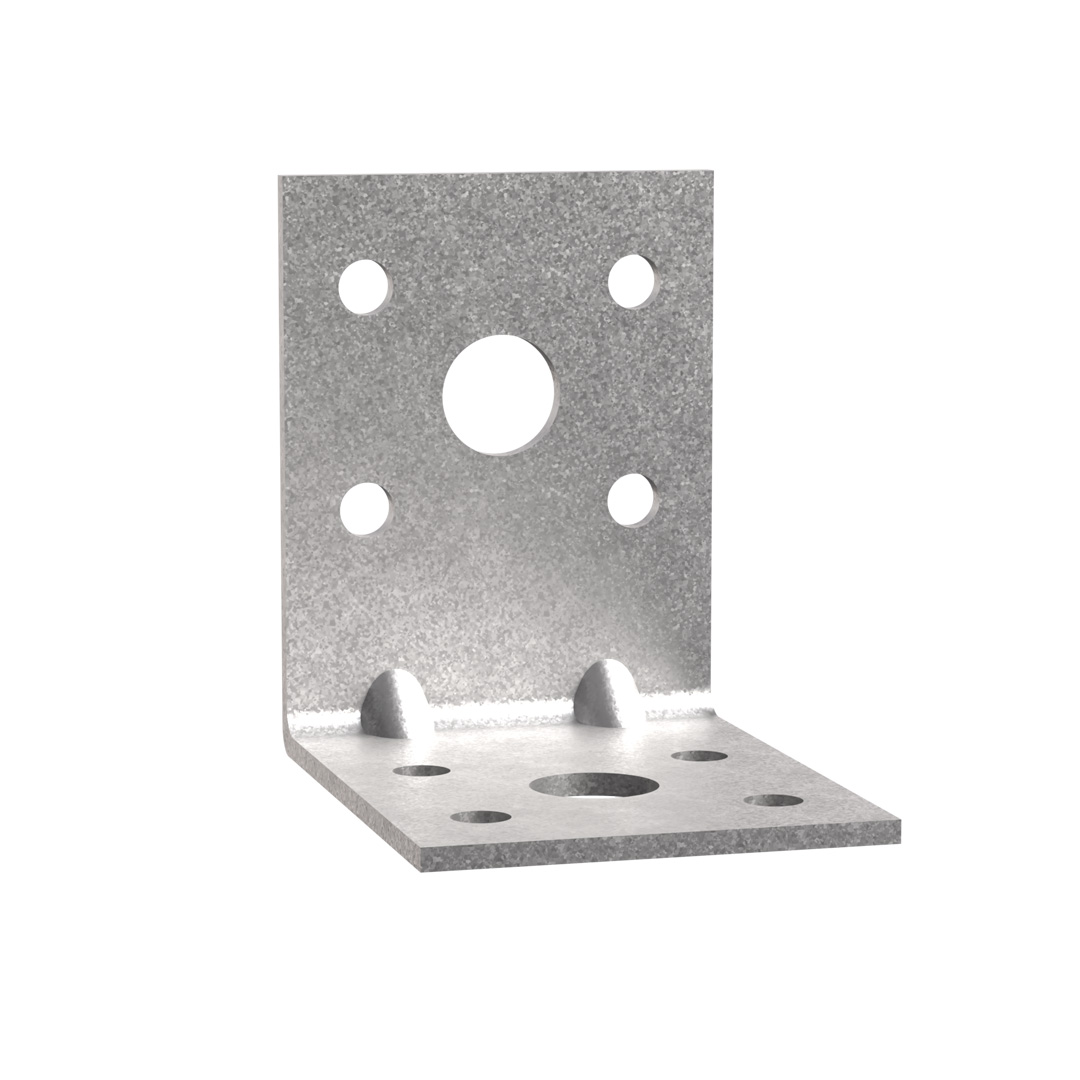

Escuadra para uniones

Las escuadras para uniones permiten conectar pequeños armazones de estructuras de carpintería interiores y exteriores.

Clase de servicio 2
Clase de servicio 2
EPD
EPD
Acero galvanizado Z275
Acero galvanizado Z275
Interior
Interior

Detalles de producto

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 hasta 2,5 mm según los modelos.

Ventajas

  • Amplia gama para una gran variedad de usos,
  • Puede utilizarse en madera y hormigón.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados, ...
  • Elemento secundario : madera, hormigón, acero, ...

Campos de uso

  • Acondicionamiento de interiores,
  • Muebles,
  • Pequeños armazones, ...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros Ala AAgujeros Ala BOtro
A[mm]B[mm] C[mm]Espesor[mm]RedondoOblongoRedondo Oblongo Peso[kg]
Ø5 (biselada Ø8.5)[mm]Ø11[mm]Ø8x40Ø8x50Ø10x20Ø10x30Ø10x42Ø10x52Ø5 (biselada Ø8.5)[mm]Ø11Ø12x20Ø10x20Ø10x30Ø10x42Ø10x52
EA442/24242 20 2 2 ------ 2 -----0.02
EA444/24242 40 2 3 ------ 3 -----0.04

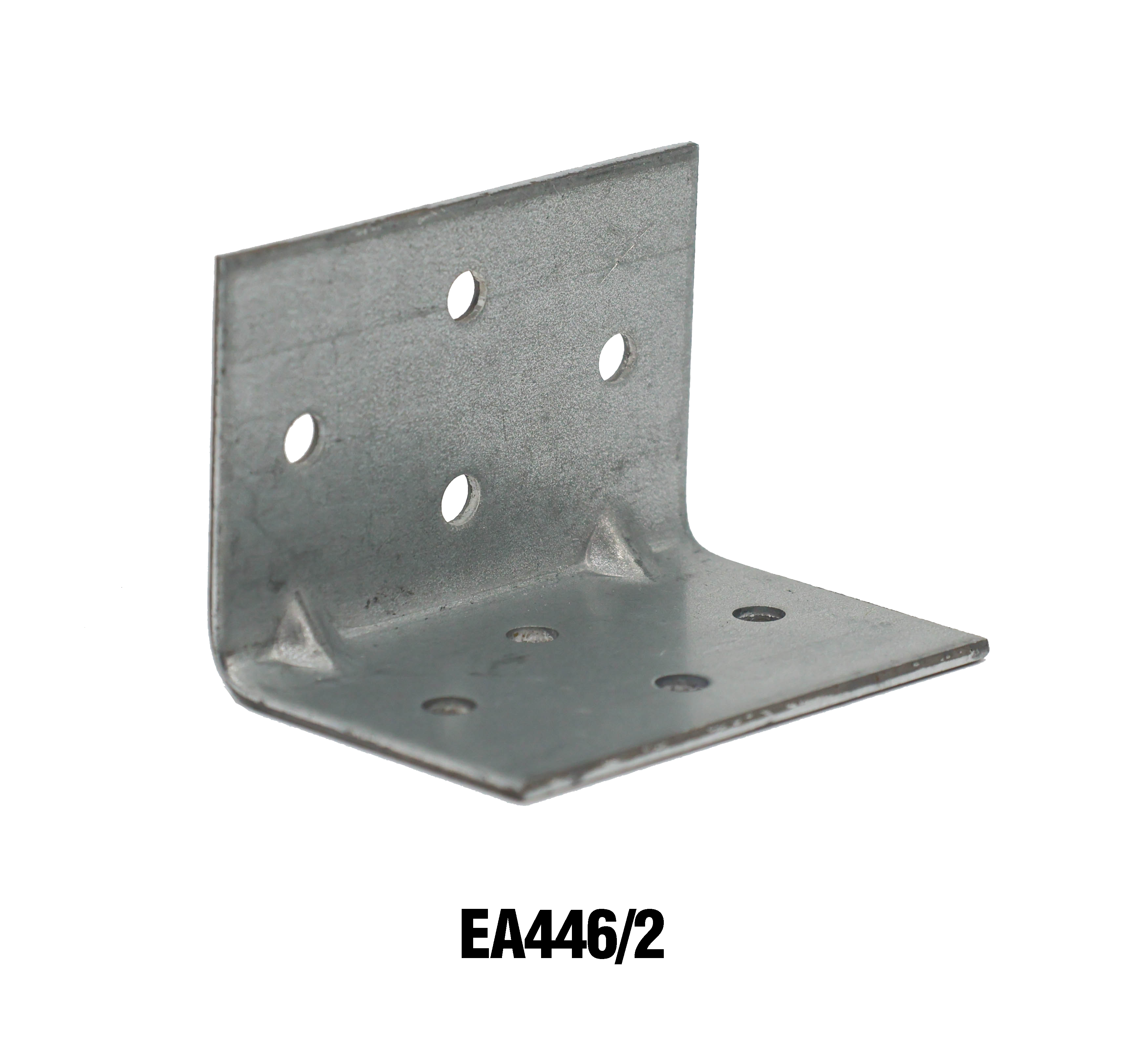

EA446/24242 60 2 4 ------ 4 -----0.07
EA534/25232 40 2 4 1------ 3 -----0.05

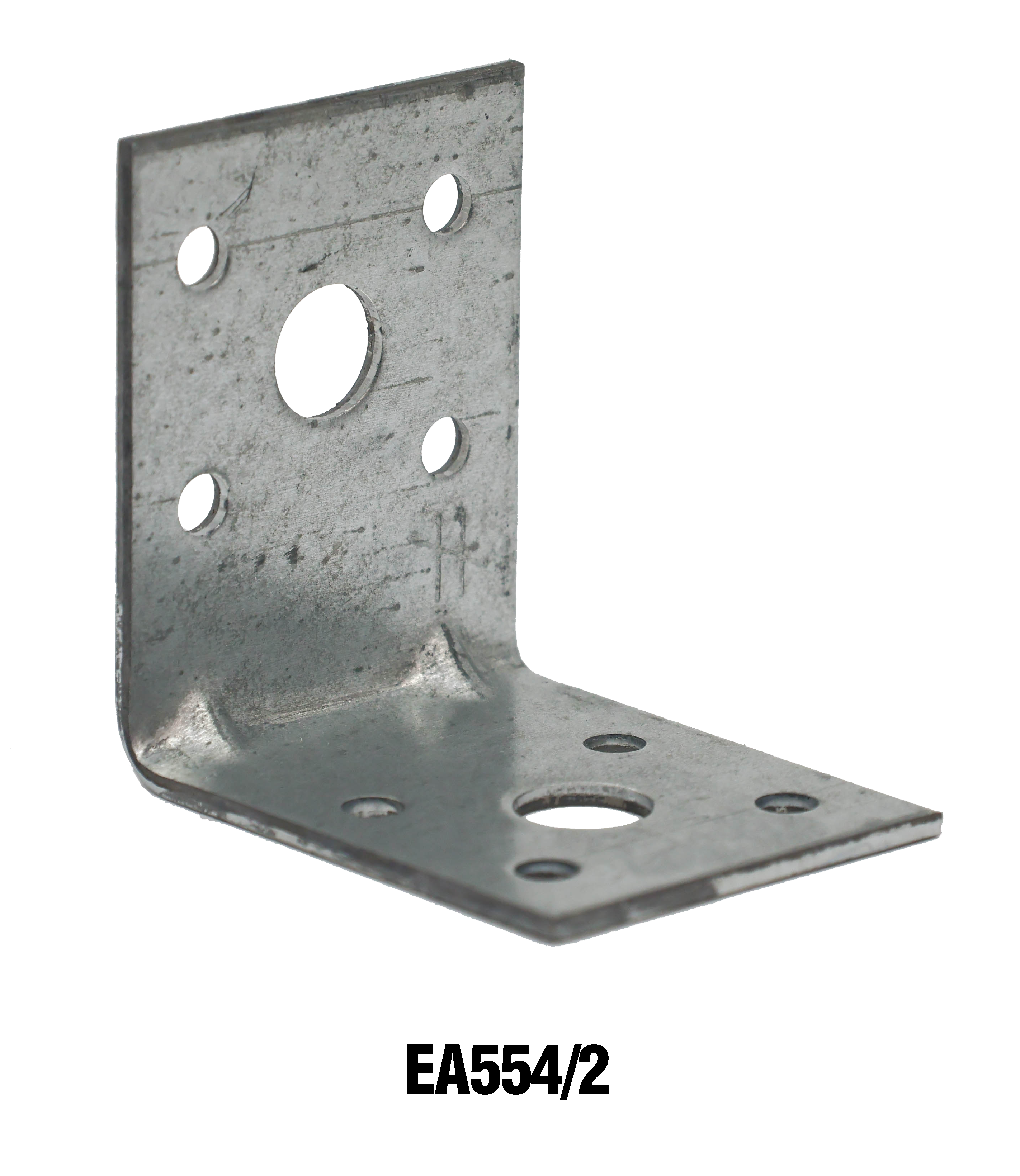

EA554/25252 40 2 4 1------ 4 1-----0.06
EA644/26242 40 2 4 --1--- 4 1-----0.06

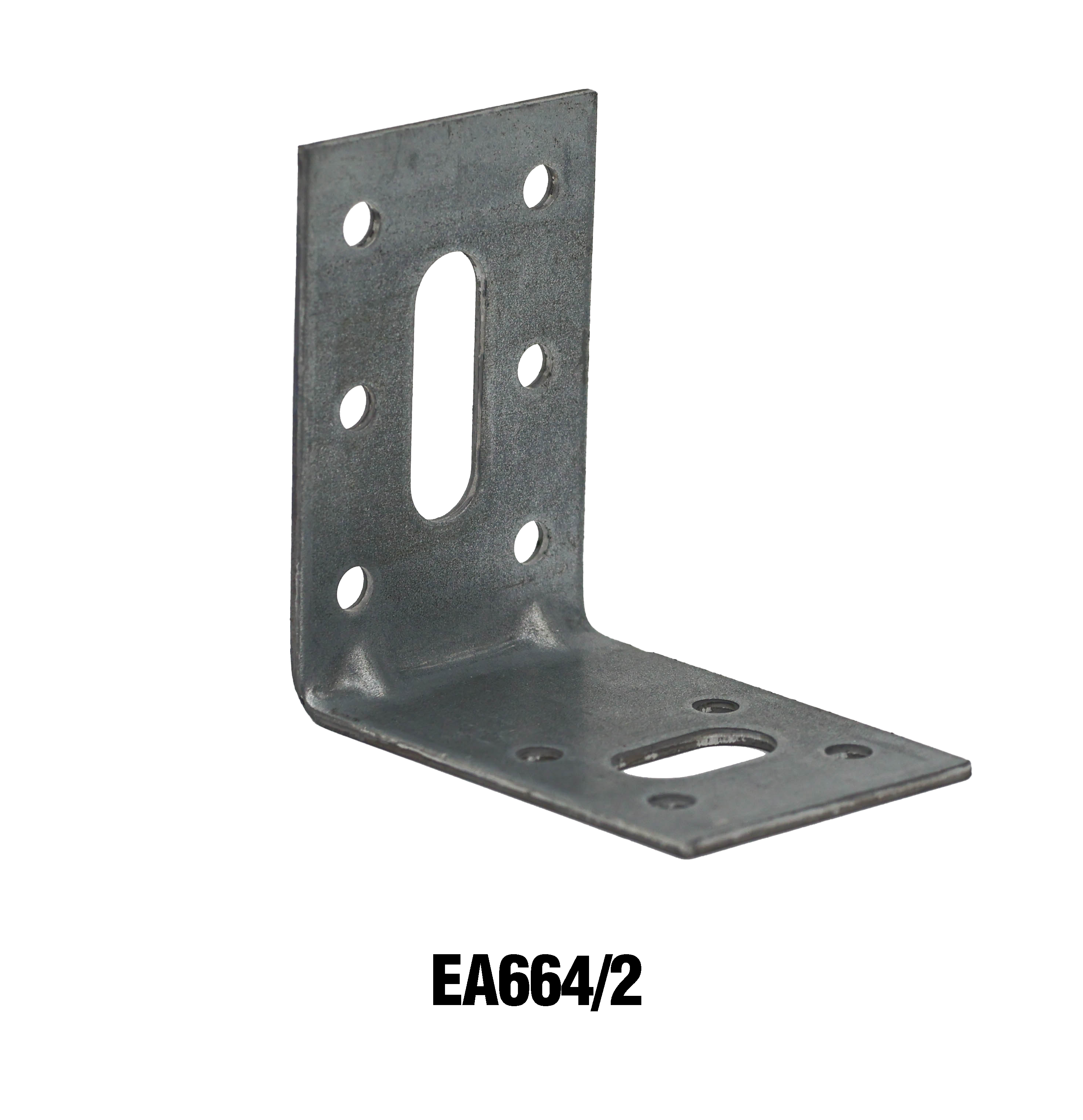

EA664/26262 40 2 6 ---1-- 4 1----0.07
EA666/26262 60 2 4 ----1- 4 1--1-0.1
EA754/27252 40 2 6 ---1-- 5 -1---0.07
EA756/27252 60 2 6 ----1- 4 1----0.1
EA844/28242 40 2 6 1----- 4 1----0.07
EA954/2.592.552.5 40 2.5 7 -1---- 5 1----0.1
EA1064/2.5102.562.5 40 2.5 7 -1---- 5 1----0.11

Las esquadras EA844/2, EA954/2,5 y EA1064/2,5 no tienen refuerso en el ángulo.

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA4.0X35
  • Tornillos CSA5.0X35

Sobre hormigón :

  • Anclajes de impacto TPP 6x40/10 ou TPP 8x60/20.

Sobre metal :

  • Pernos,
  • Pernos HR,
  • Remarches, ...

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.

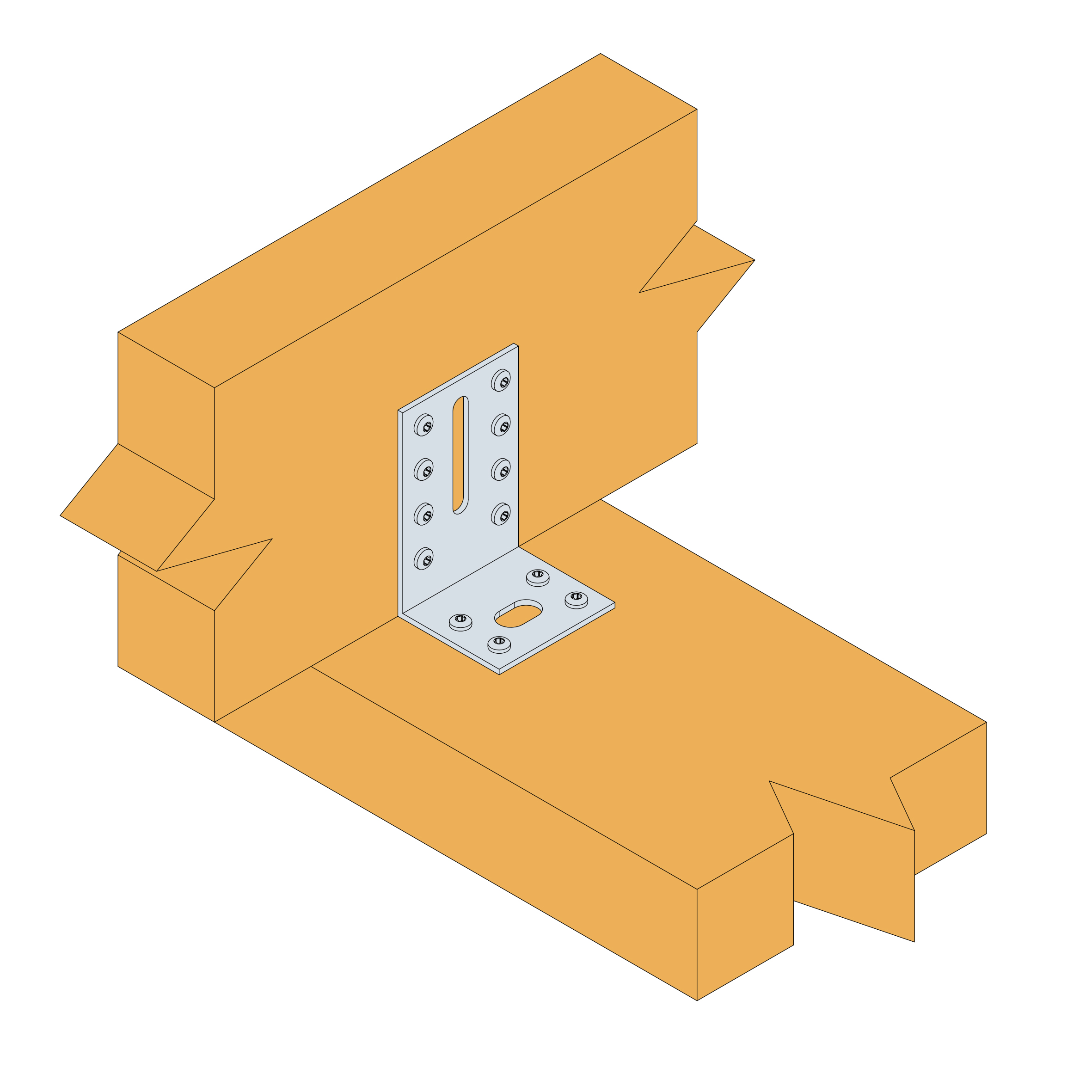

  3. Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste.

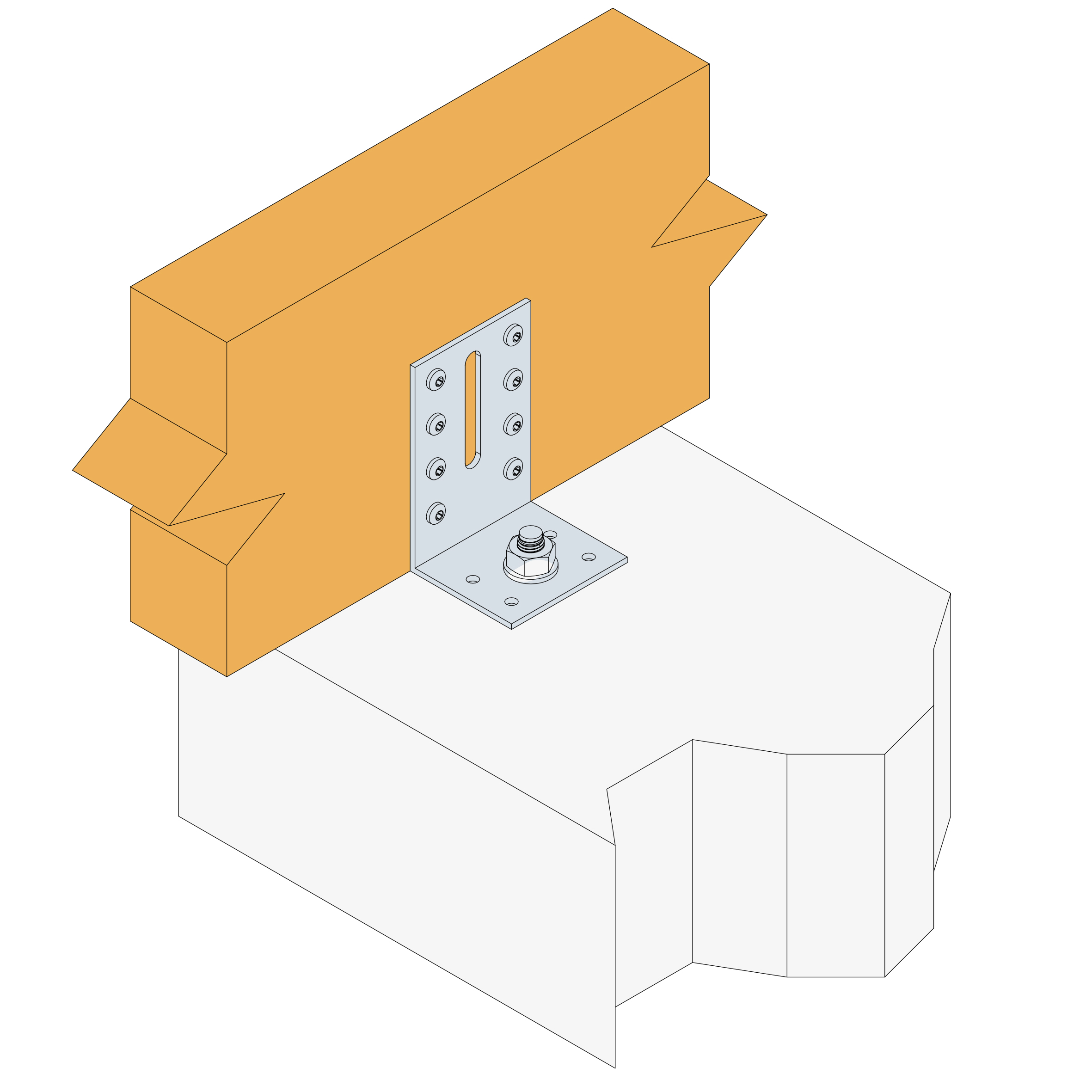

  4. Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.
