AC35350Z

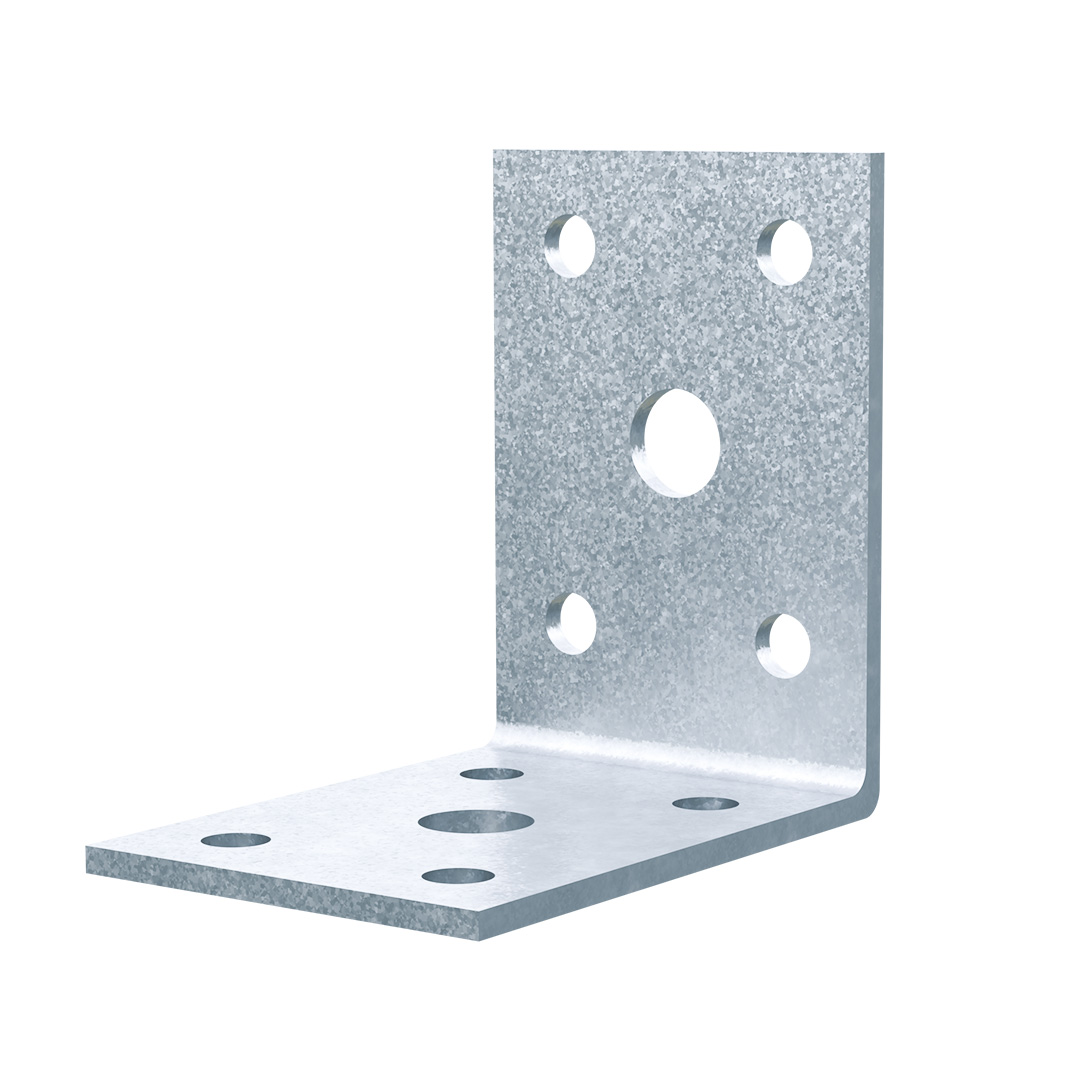

Escuadra para uniones - ZPRO

Esta escuadra para uniones permite conectar pequeñas estructuras en exterior.

Ficha técnica
Nuevo
Nuevo
EPD
EPD
Zpro
Zpro
Exterior
Exterior
Clase de servicio 3
Clase de servicio 3

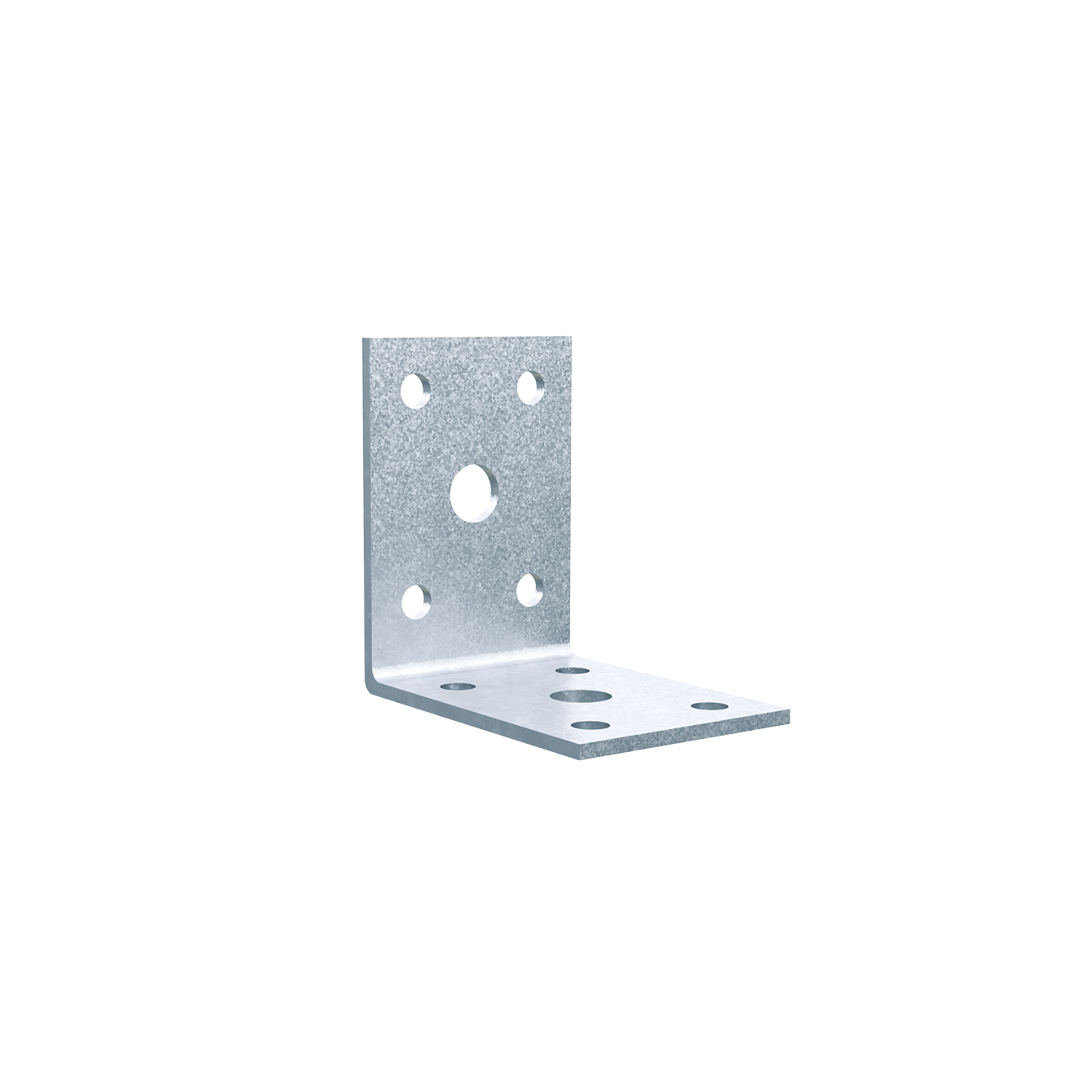

AC35350Z main image

Detalles de producto

Características

Materia

  • Acero galvanizado S250GD + ZPro,
  • El acabado ZPro corresponde con un espesor de zinc alrededor de 55 µm.

Ventajas

  • Uso en exteriores gracias al revestimiento ZPro,
  • Gran polivalencia de aplicación...

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, madera compuesta...
  • Elemento secundario : madera maciza, madera laminada, madera compuesta...

Campos de uso

  • Estructuras en exteriores,
  • Pequeños armazones,
  • Marcos de puertas y ventanas...

Datos técnicos

Dimensiones

Dimensiones

Dimensiones
ReferenciaDimensiones del crampón
OtroDimensiones y Valores Característicos[mm]Agujeros Ala AAgujeros Ala B
Cantidad por cajaPeso[kg]A[mm]B[mm] C[mm]Espesor[mm]RedondoRedondo
Ø5 (biselada Ø8.5)[mm]Ø8.5[mm]Ø5 (biselada Ø8.5)[mm]Ø8.5[mm]
AC35350Z100.00.04850503524141

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA Ø4.0x40G,
  • Tornillos CSA5.0x35Z o CSA5.0x40Z,
  • Tornilos para conectores SSH Ø8 mm,
  • Bulones Ø8 mm,
  • Tirafondos Ø8 mm.

Sobre soporte rígido :
Sobre hormigón :

  • Anclaje mecánico : anclaje FM-753 3DG M8x65
  • Anclaje químico : resina AT-HP + varilla roscada Ø8 mm

Sobre mampostería hueca :

  • Anclaje químico : resina POLY-GP o AT-HP + varilla roscada Ø8 + tamiz SH12050

Certificación

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors
Sin historial disponible

Productos relacionados

Descargas

  • ZPRO Conectores para exteriores

    ZPRO Conectores para exteriores

    La gama de conectores estructurales ZPRO ofrece una alternativa económica al acero inoxidable. Ideal para proyectos expuestos a los imprevistos climáticos, como cocheras y terrazas.

Biblioteca CAD y BIM

2D

AC35350Z

3D

AC35350Z

3D Simplified

AC35350Z

Paquetes ZIP
