ABF230

Escuadra regulable para forjades en madera

La escuadra ABF230 permite fijar vigas de madera que sirvan como estructura principal a un bloque de hormigón. El ángulo de la escuadra ABF230 puede regularse en la propia obra para conseguir ángulos interiores entre las vigas de madera de 90 a 150°. Las referencias visuales existentes en la propia pieza permiten seleccionar el ángulo deseado.

Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 mm.

Ventajas

  • Escuadra ajustable en obra,
  • Fijación modulable en función de la configuración,
  • Sus instrucciones de montaje pueden descargarse de nuestra página Web.

Aplicaciones

Soporte

  • Elemento principal : bloque de hormigón,
  • Elemento secundario : madera maciza, madera compuesta, madera laminada, ...

Campos de aplicación

  • Fixación de vigas de madera (laminada, maciza, ...) de altura entre 235 y 310 mm sobre bloques de hormigón,
  • Realización de estructuras periféricas para forjados, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Sección de la madera [mm] Dimensiones [mm] Agujeros
Anchura mínima Altura mín-máx A B C D Espesor Ala horizontal Ala vertical
Ø14 Oblongo Ø18 Ø5 Ø10
ABF23064235 - 310230601201001.5222814

Valores Característicos - 2 anclajes Ø12

Modelo Angulo interior Fijaciones Valores Característicos [kN]
Ala horizontal Ala vertical R1,k R2,k = R3,k
Cdad Tipo Cdad Tipo Cdad Tipo CNA4,0x50 SDW22258 CNA4,0x50 SDW22258
ABF23090 - 150°2Ø1228CNA4,0x5014SDW2225814.114.12.12.1

Valores Característicos - 1 anclaje Ø16

Modelo Angulo interior Fijaciones Valores Característicos [kN]
Ala horizontal Ala vertical R1,k R2,k
Cdad Tipo Cdad Tipo Cdad Tipo CNA4,0x50 SDW22258 CNA4,0x50 SDW22258
ABF23090° - 134°1Ø1628CNA4,0x5014SDW222581.71.72.12.1

Instalación

Montaje

Fijaciones

Madera :

  • Puntas anilladas CNA Ø4,0x50,
  • Tornillos CSA Ø5,0x40,
  • Tornillos SDW Ø8.

Hormigón :

  • Anclaje mecánico : pasador WA M12-104/5 o WA M16-110/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35 o LMAS M16-170/20.

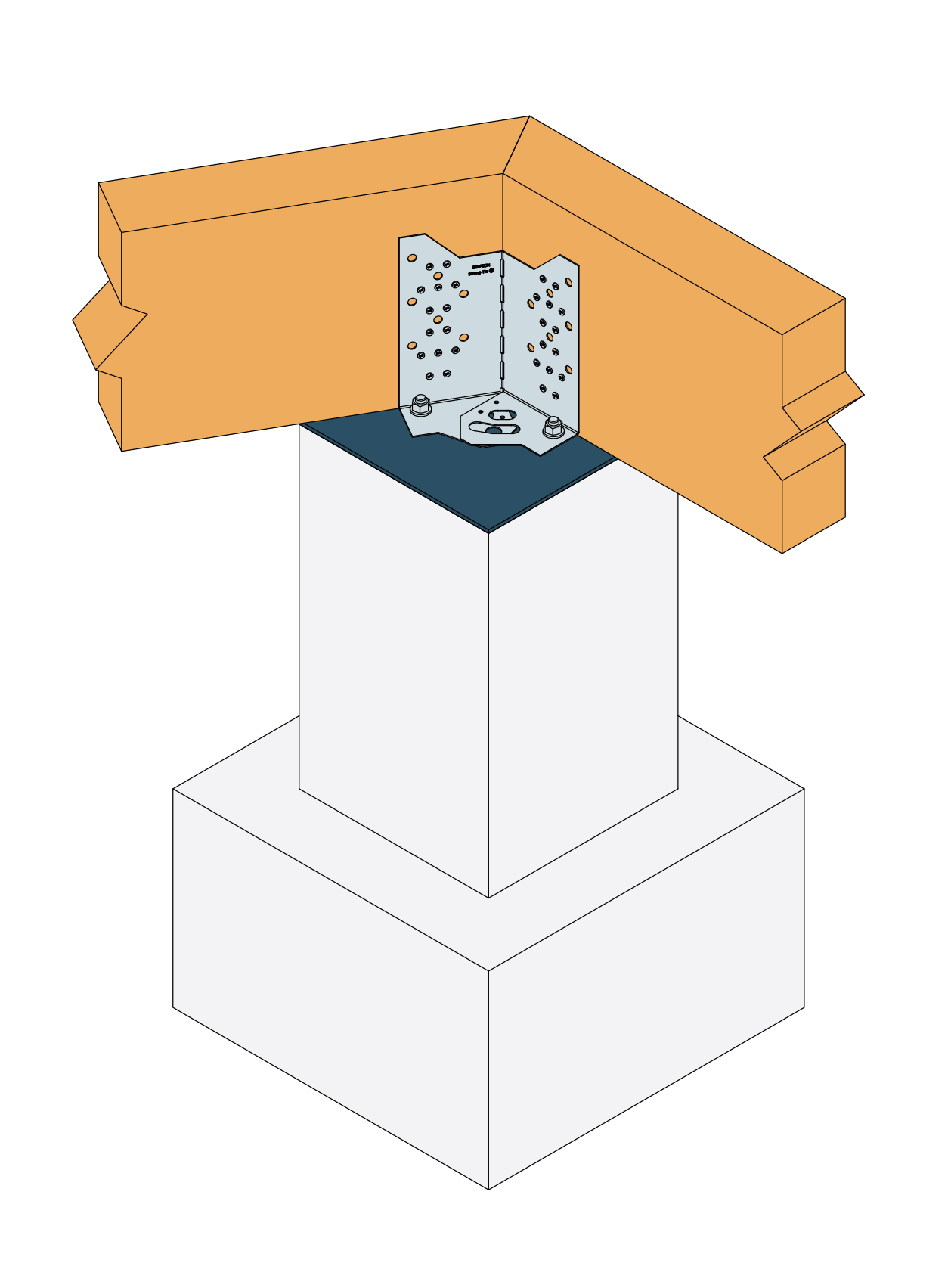

Instalación

Esta escuadra puede fijarse con 2 pasadores de Ø12 o 1 de Ø16 en función de los esfuerzos que vayan a aplicarse y de la configuración de uso (distancia a los bordes del hormigón, ángulo de ajuste, ...).

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)
