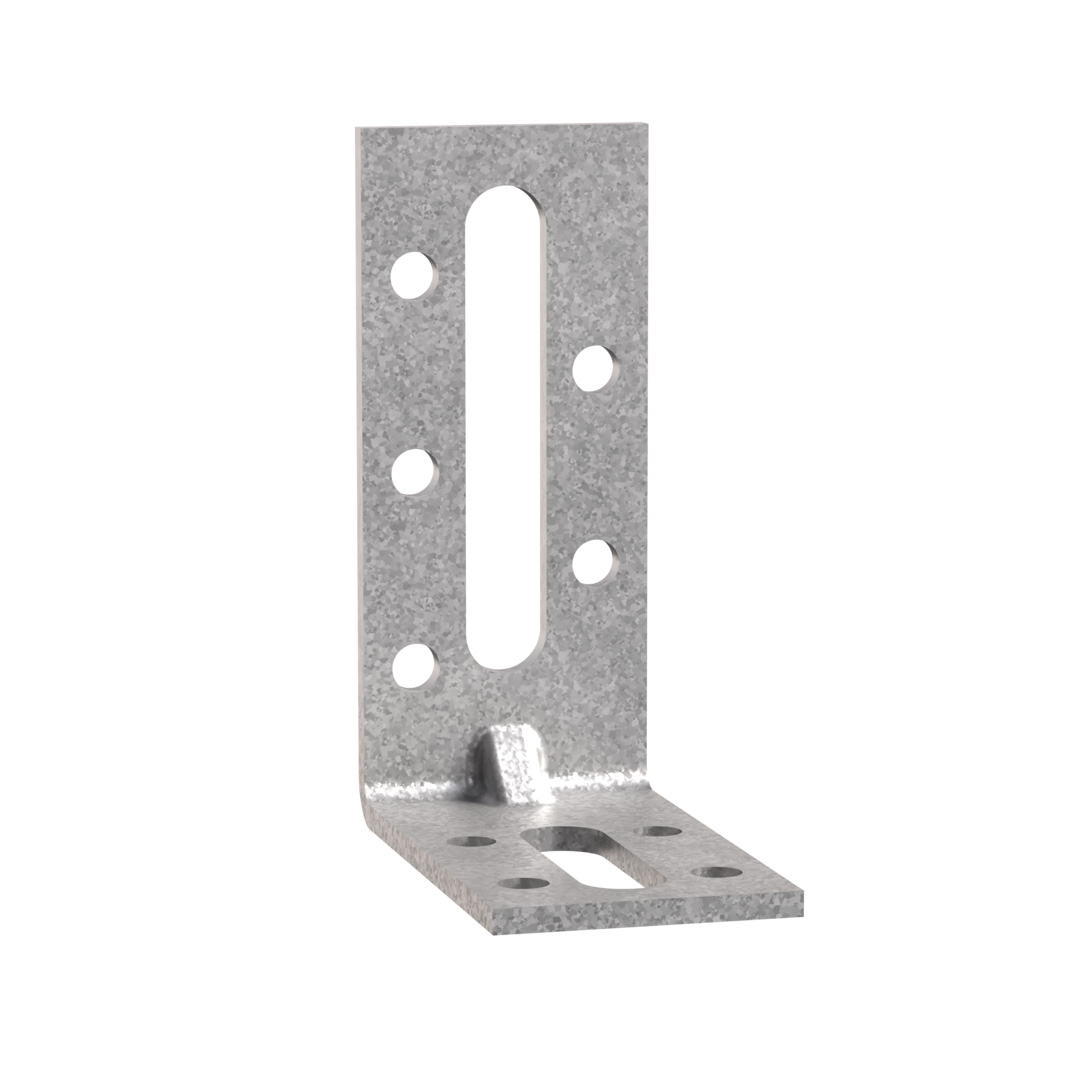

EFIXR
Escuadras de fijación con refuerzo
Las escuadras EFIXR están diseñadas para utilizarse en todo tipo de uniones de disposición y montaje de estructuras de carpintería interiores y exteriores. El tensor de las escuadras aumenta su rigidez, en especial en los modelos de mayor tamaño.

Clase de servicio 2

Interior
EPD

Acero galvanizado Z275
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346
- Espesor 2 hasta 3 mm según los modelos
Ventajas
- Los dos agujeros oblongos facilitan el ajuste
- Amplia gama para una gran variedad de usos
- Puede utilizarse en madera y hormigón
Aplicaciones
Soporte
- Tipo de element principal : madera, hormigón, metal, PVC
- Tipo de element secundario : madera, hormigón, metal, PVC
Campos de aplicación
- Marcos
- Muebles, ménsulas
- Armazones pequeños
- Marcos de puertas y ventanas
Datos técnicos
Dimensiones
| Referencia | Dimensiones del crampón | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Otro | Dimensiones y Valores Característicos[mm] | Agujeros Ala A | Agujeros Ala B | |||||||||
| Peso[kg] | A[mm] | B[mm] | C[mm] | Espesor[mm] | Redondo | Oblongo | Redondo | Oblongo | ||||
| Ø5 (biselada Ø8.5)[mm] | Ø6.5x30 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5 (biselada Ø8.5)[mm] | Ø8.5x30 | ||||||
| EFIXR553 | 0.04 | 50 | 54 | 30 | 2 | 4 | - | - | - | - | 4 | 1 |

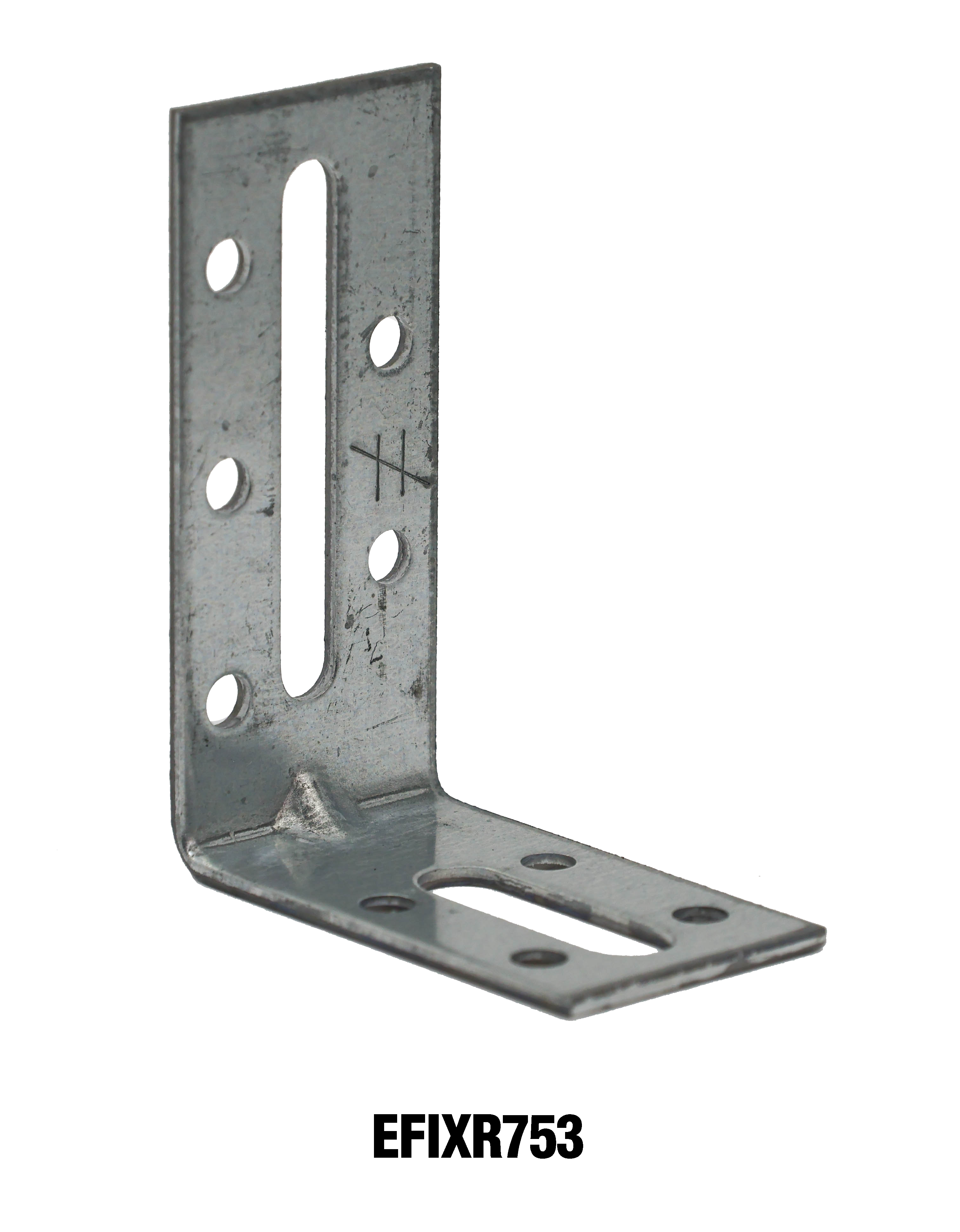

| EFIXR753 | 0.05 | 70 | 54 | 30 | 2 | 5 | - | - | - | - | 4 | 1 |

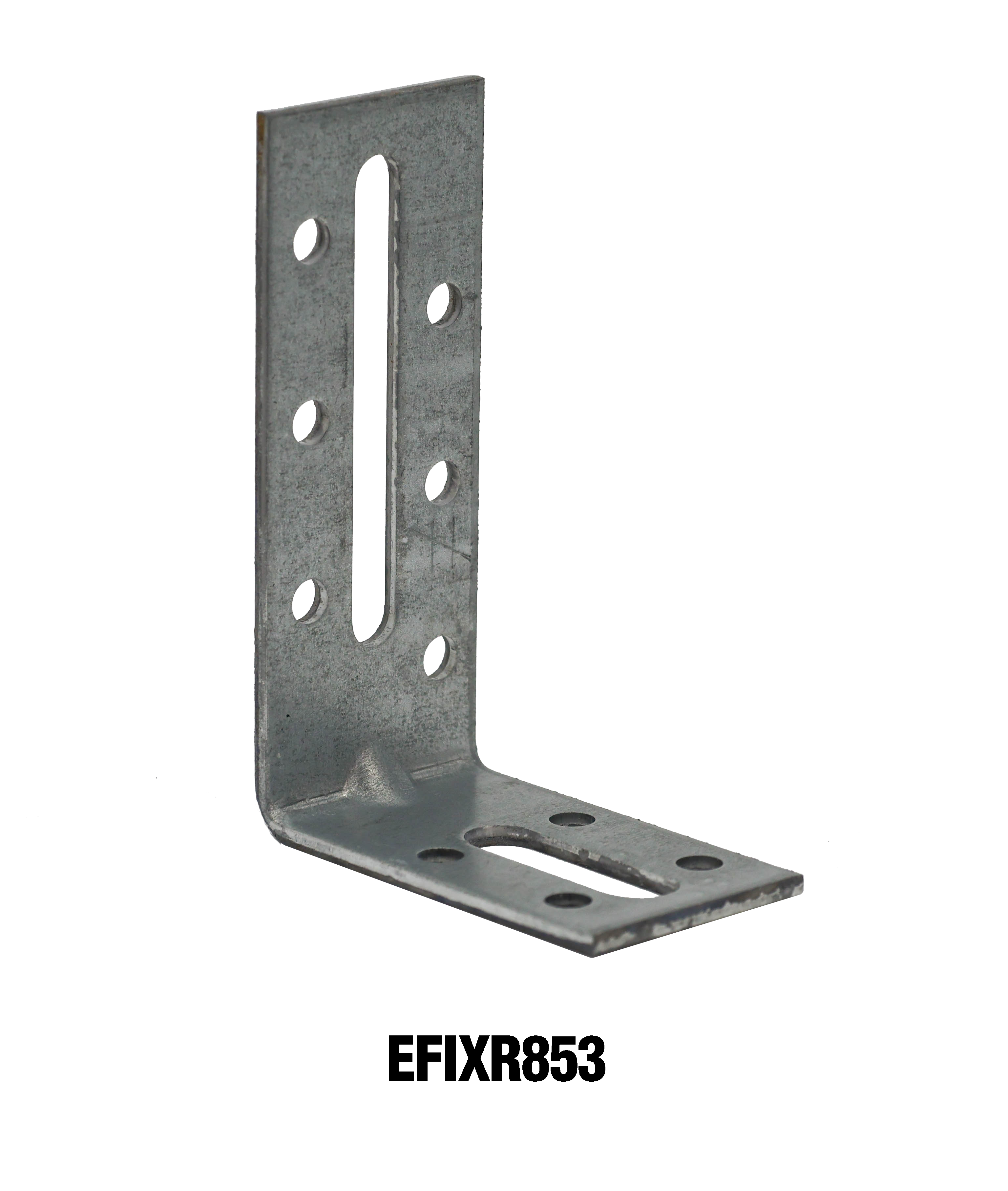

| EFIXR853A | 0.06 | 80 | 55 | 30 | 2.5 | 6 | - | - | - | - | 4 | 1 |

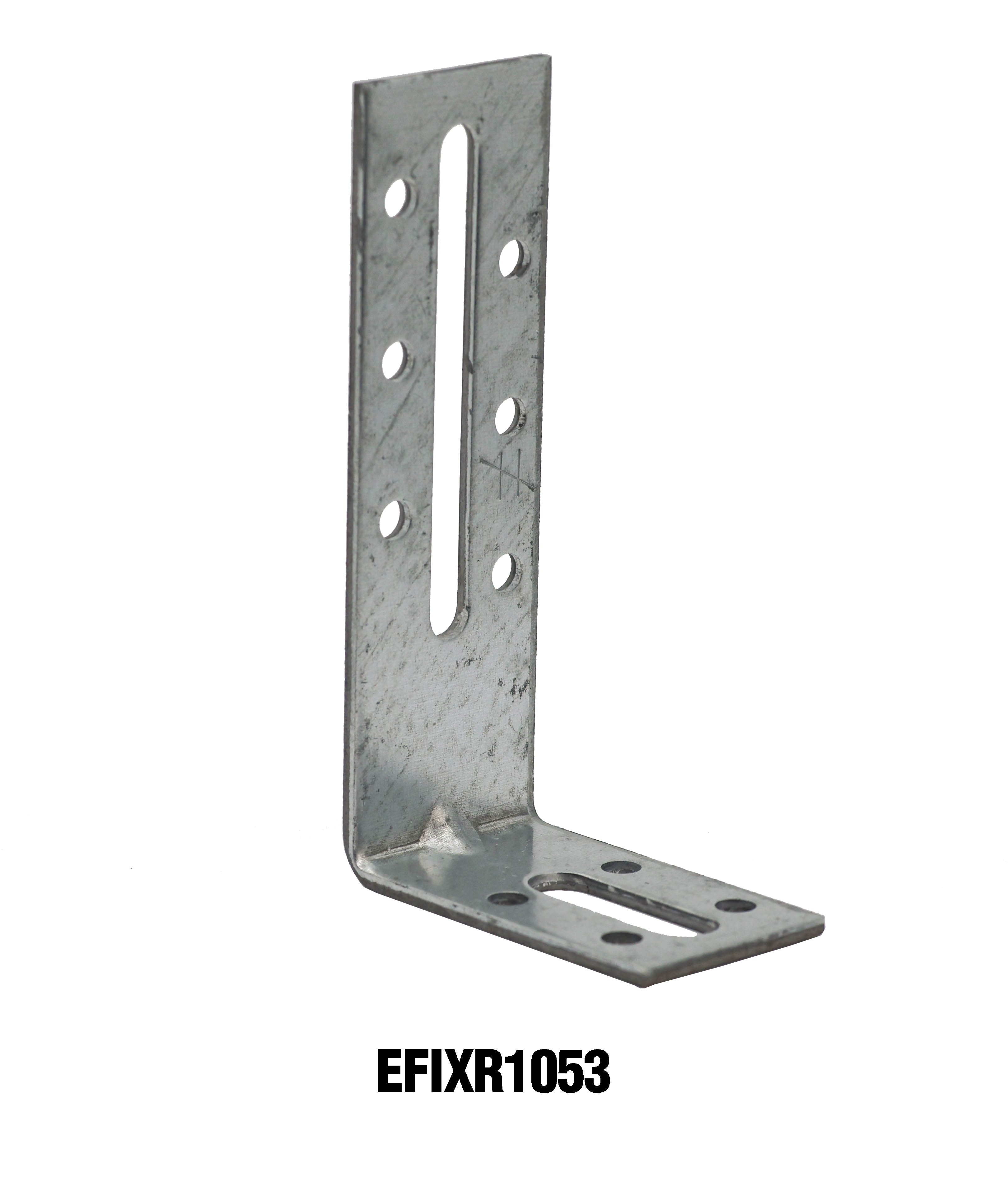

| EFIXR1053 | 0.07 | 100 | 54 | 30 | 2.5 | 6 | - | - | - | - | 4 | 1 |

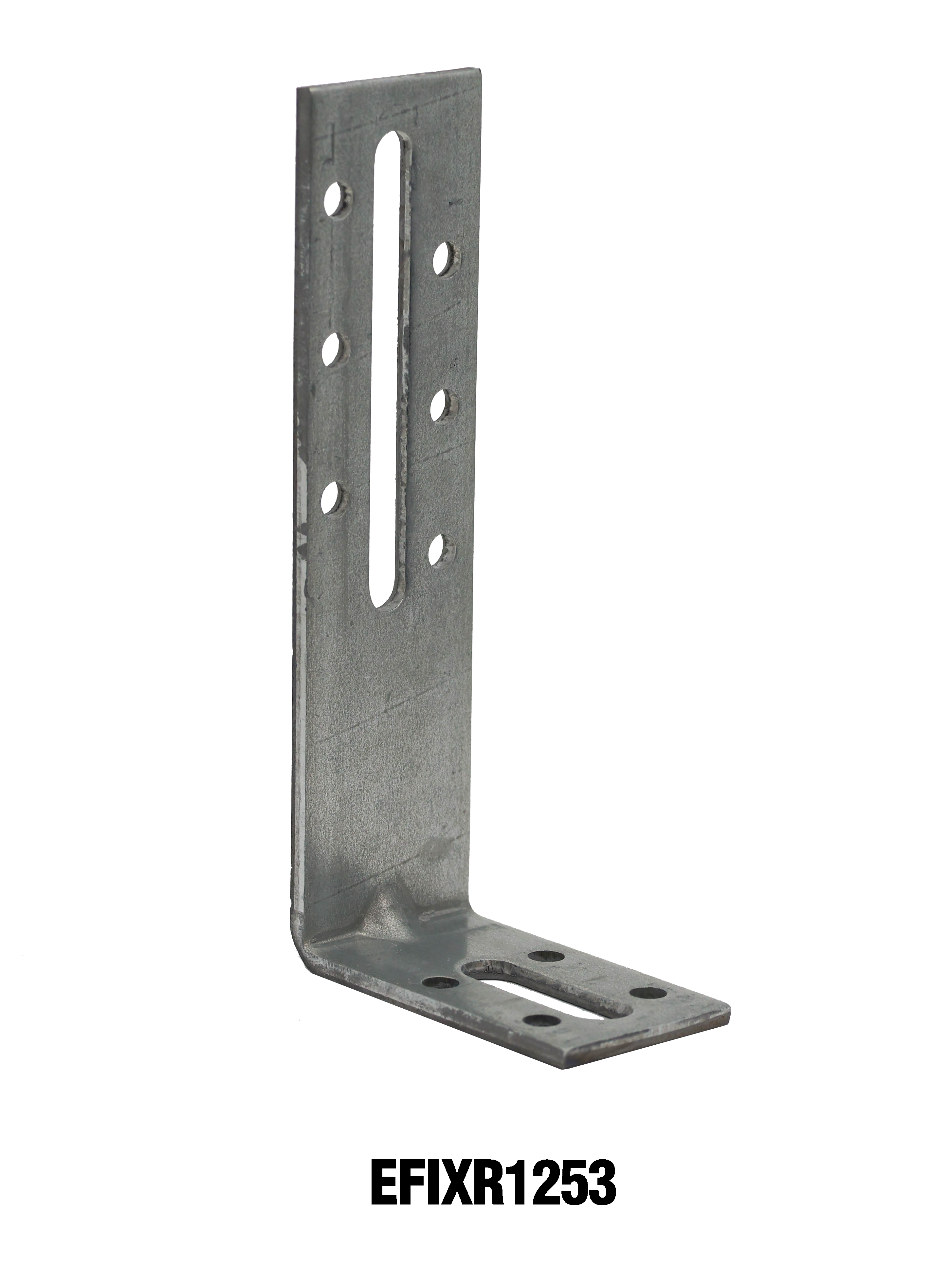

| EFIXR1253 | 0.1 | 120 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |

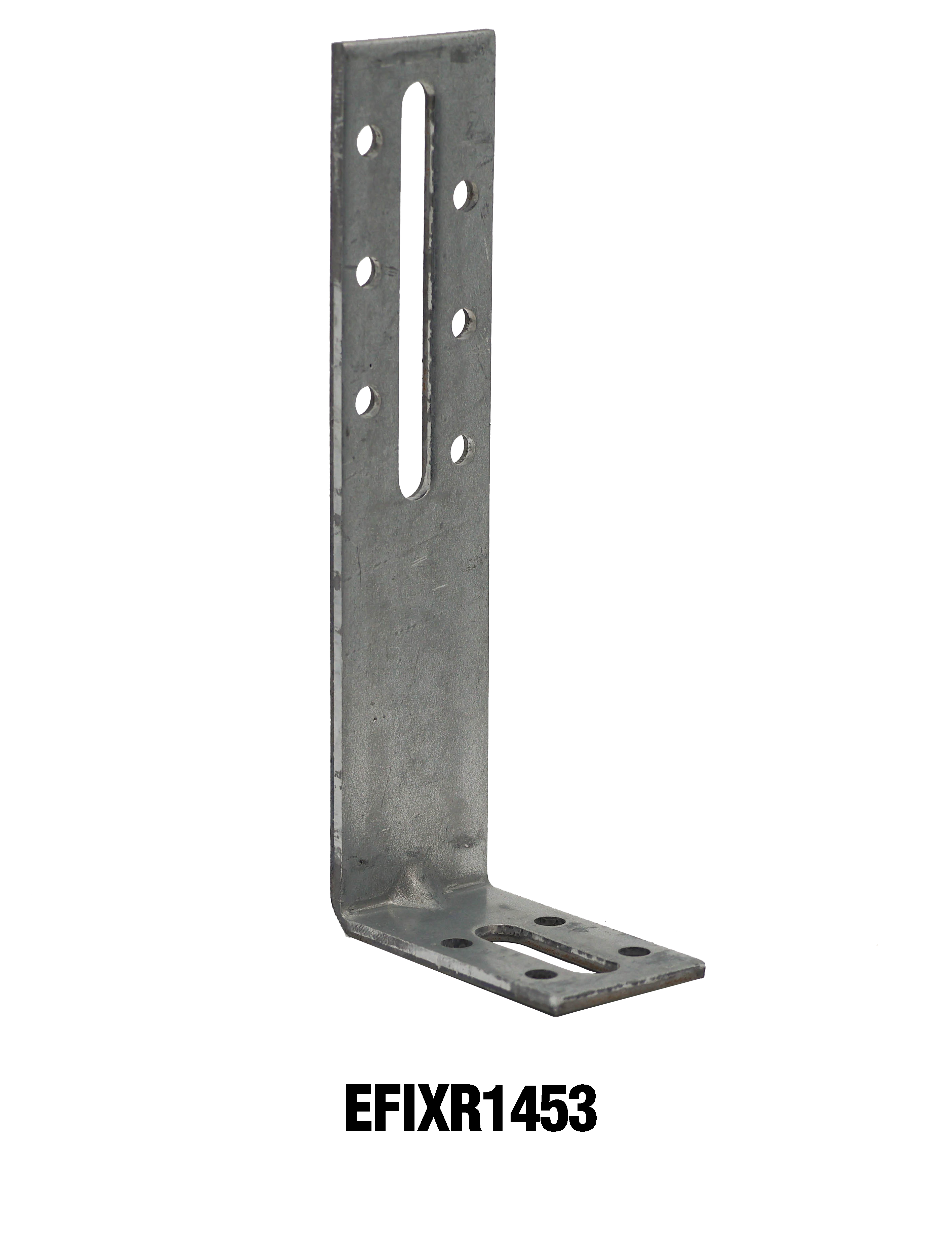

| EFIXR1453 | 0.12 | 140 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |

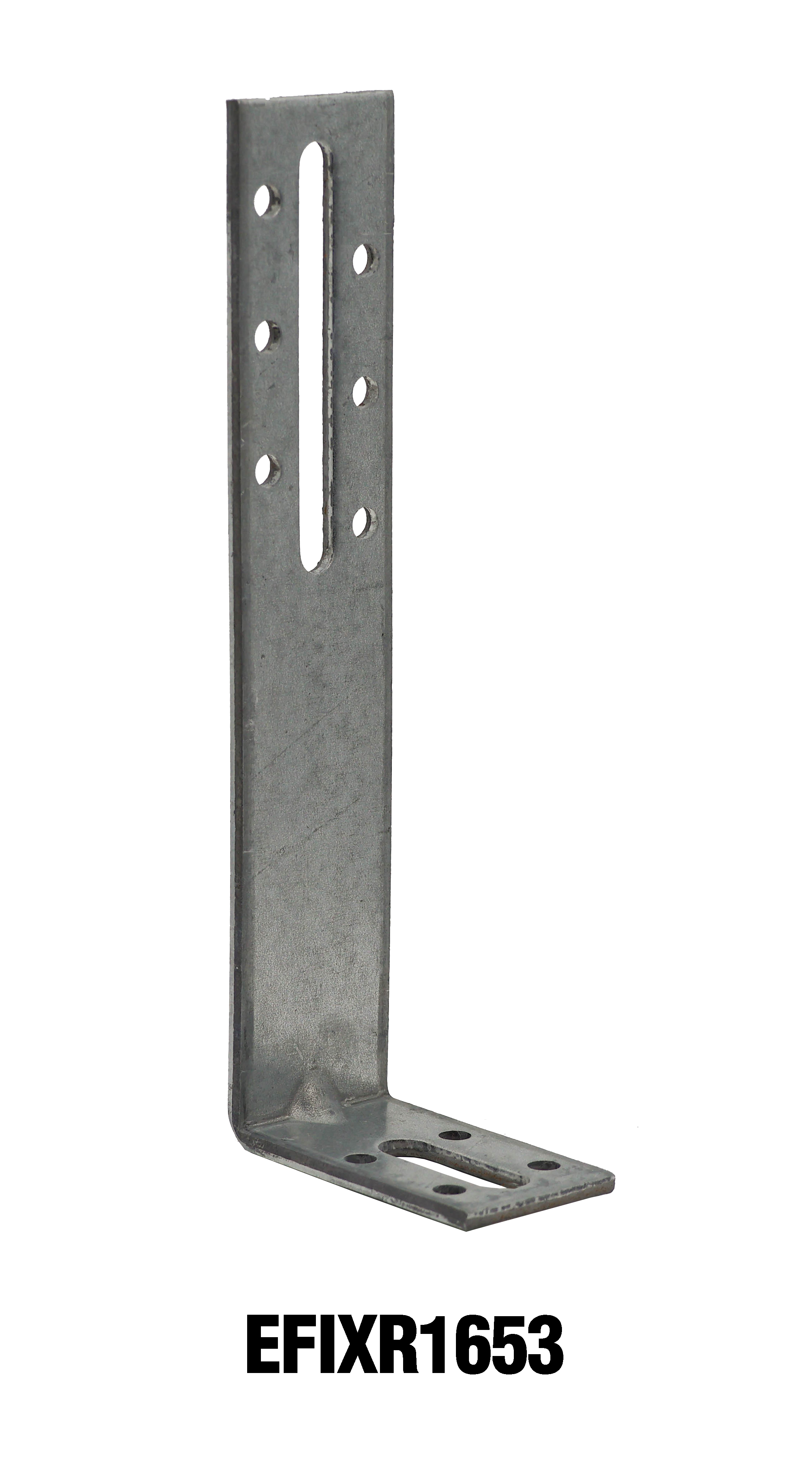

| EFIXR1653 | 0.13 | 160 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |
Instalación
Montaje
Fijaciones
Agujeros para puntas de Ø5 mm y oblongos de 8.5 y 6.5 mm de anchura.
Sobre madera :
- Puntas anilladas CNA Ø4.0 mm
- Pernos
- Tirafondos
- Tornillos CSA Ø5.0 mm
Sobre hormigón :
- Anclajes de impacto TPP 8X60
Sobre metal :
- Pernos
- Tornillos autoperforantes

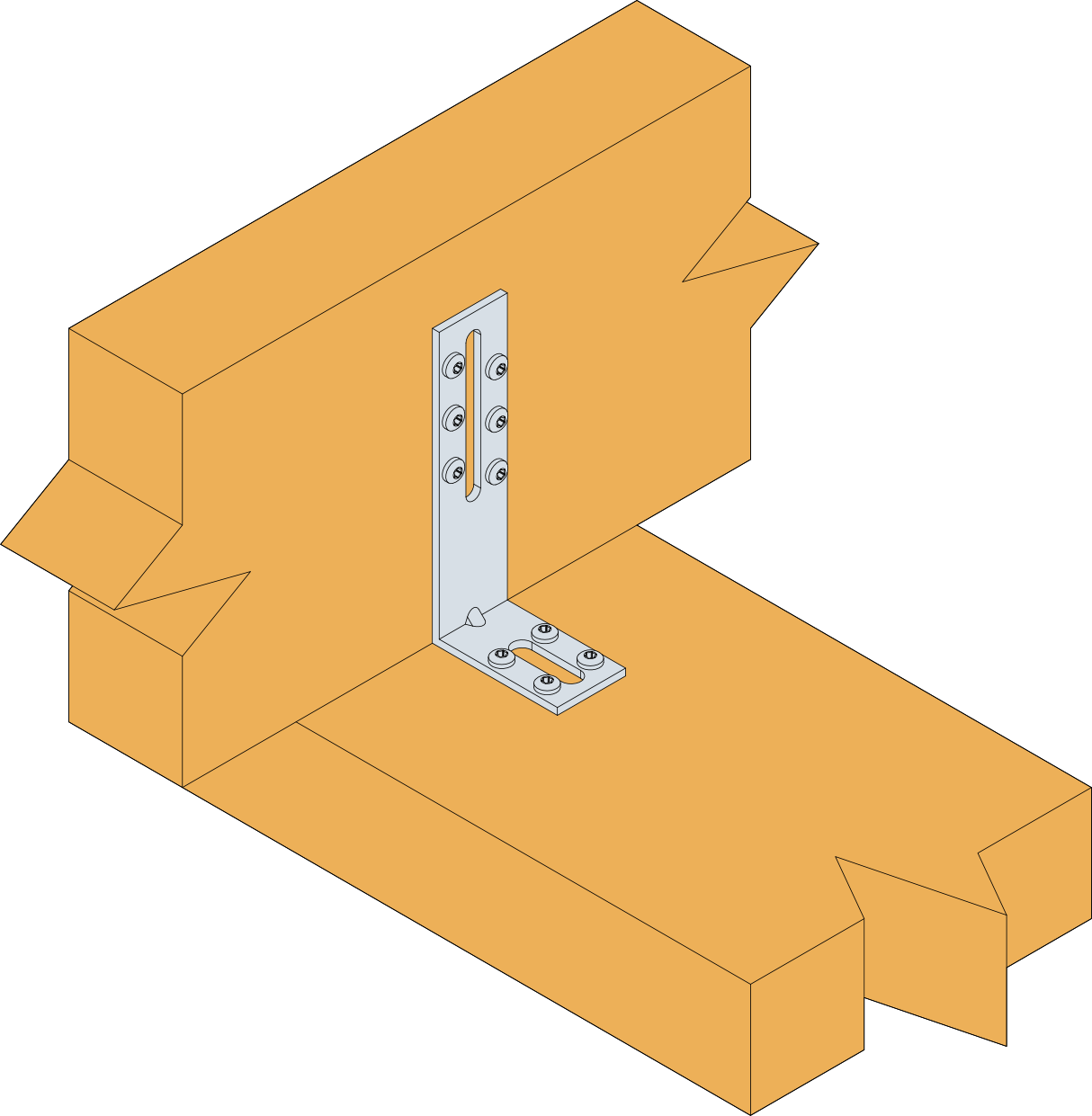

Instalación
- Aproxime el elemento para fijar al soporte
- Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados
- Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste
- Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido
Certificación
Declaraciones ambientales de productos (DAP)
Sin historial disponible
