¹⁾  b = 75 mm ; e = 130 mm

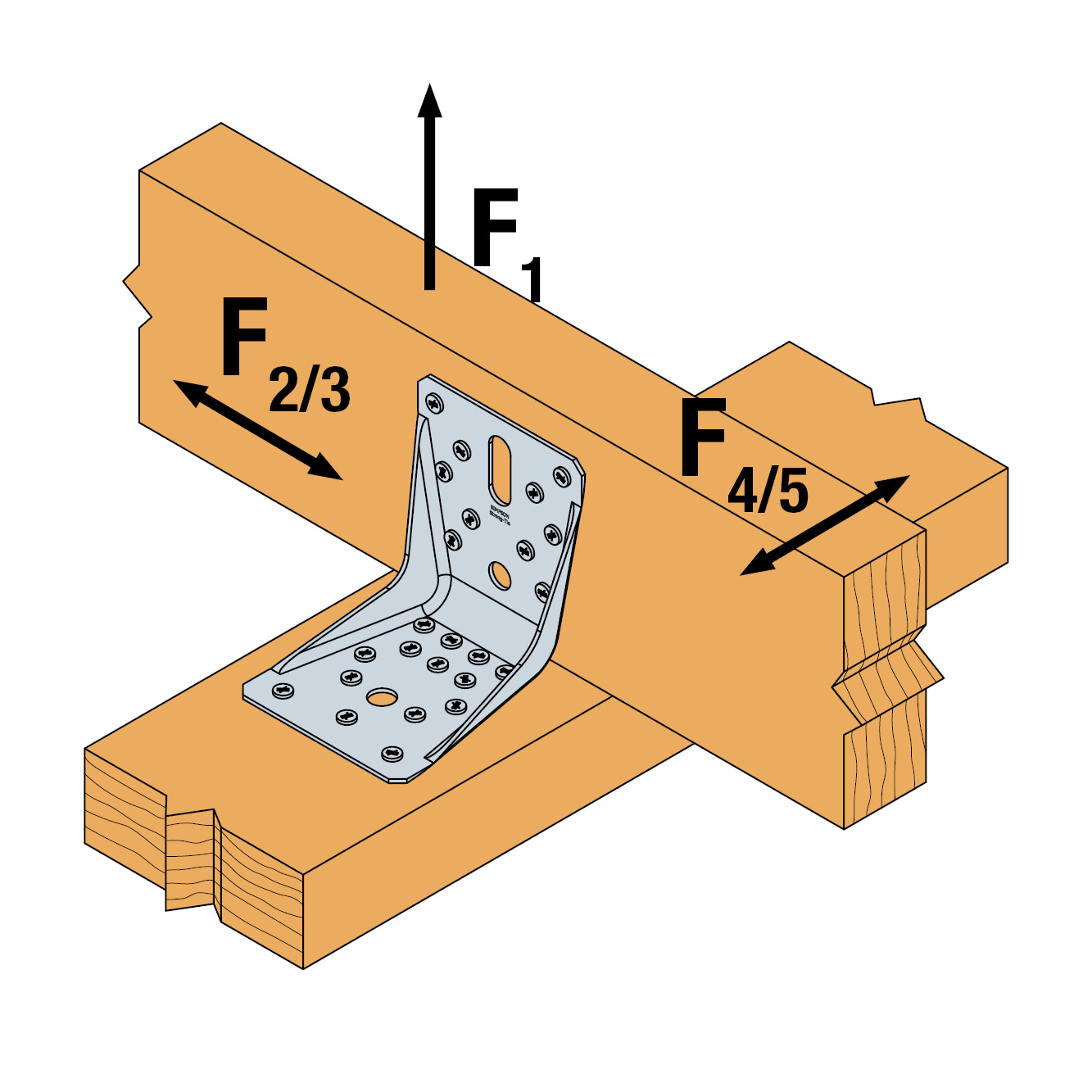

Cargas combinadas:

$\backslash sqrt\{\backslash left\; (\; \backslash frac\; \{F\_\{1,d\}\}\; \{R\_\{1,d\}\}\; +\; \backslash frac\; \{F\_\{4/5,d\}\}\{R\_\{4/5,d\}\}\; \backslash right\; )^2\; +\; \backslash left\; (\; \backslash frac\{F\_\{2/3,d\}\}\{R\_\{2/3,d\}\}\; \backslash right\; )^2\}\; \backslash le\; 1$

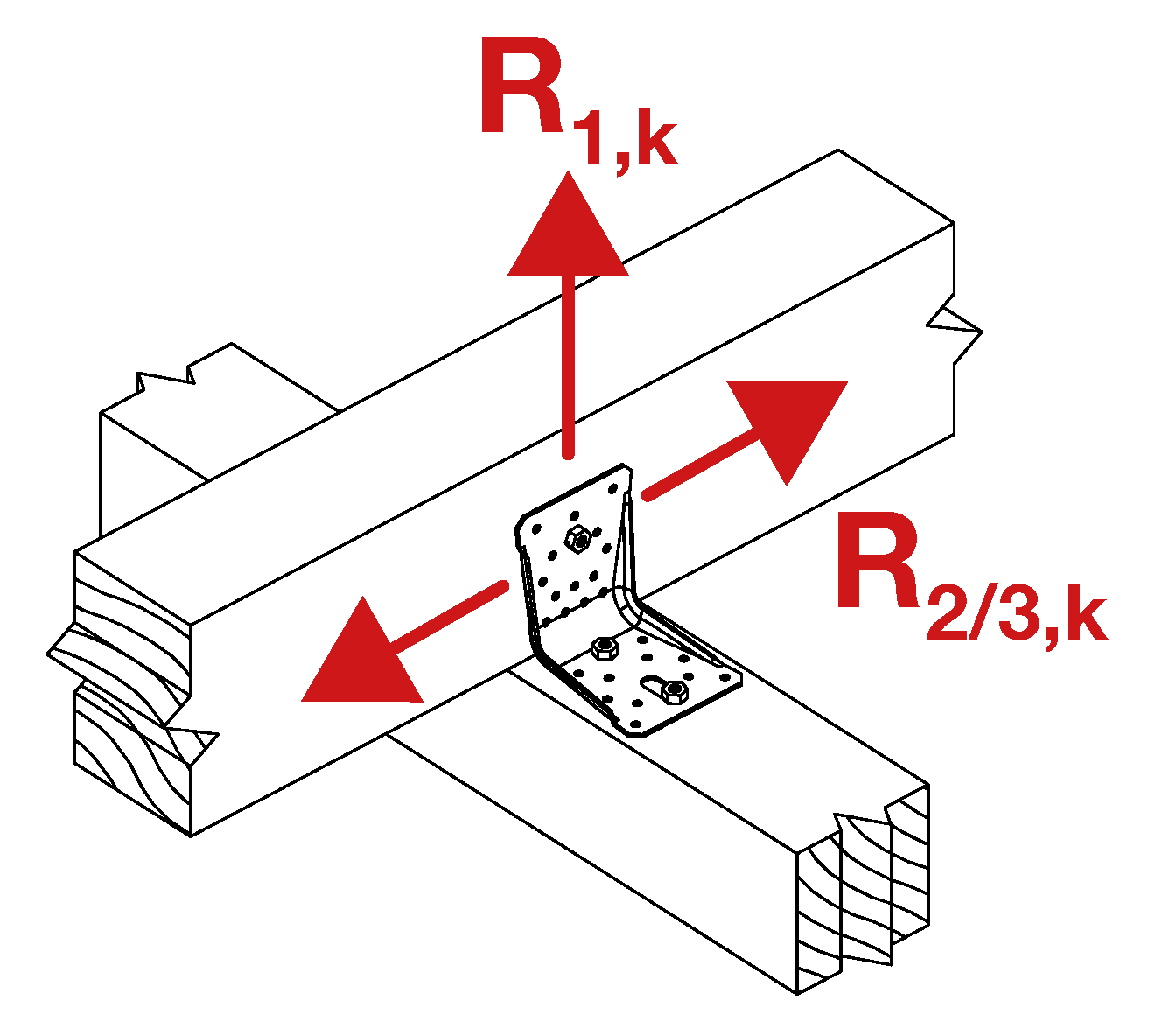

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

* Véase las columnas en la tabla de valores característicos para averiguar qué tipos de fijaciones pueden usarse en el ala A. Los valores varían según el tipo de fijación usado.

¹⁾ b = 75 mm ; e = 130 mm

Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas son BOAXII, SET-XP, WA, AT-HP, según el tipo de hormigón, el espacio y las distancias a los bordes.

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.
