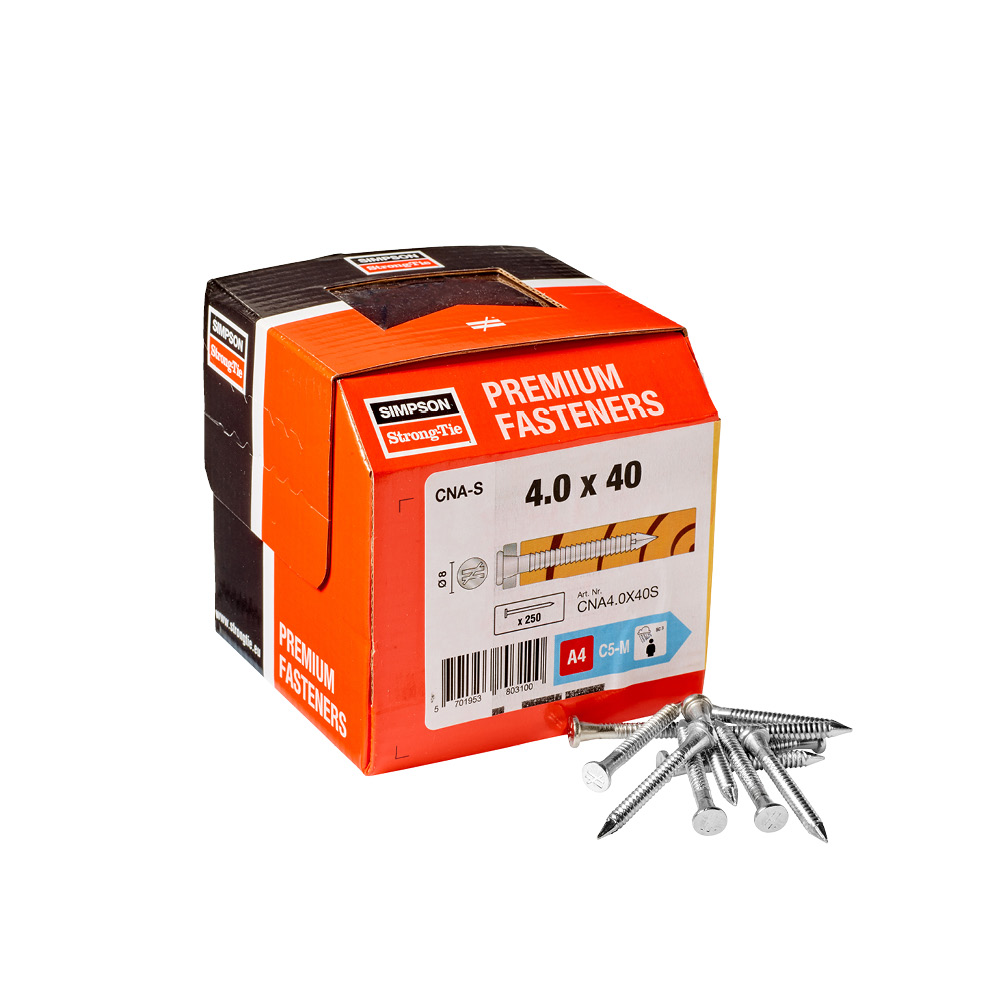

CNA-S

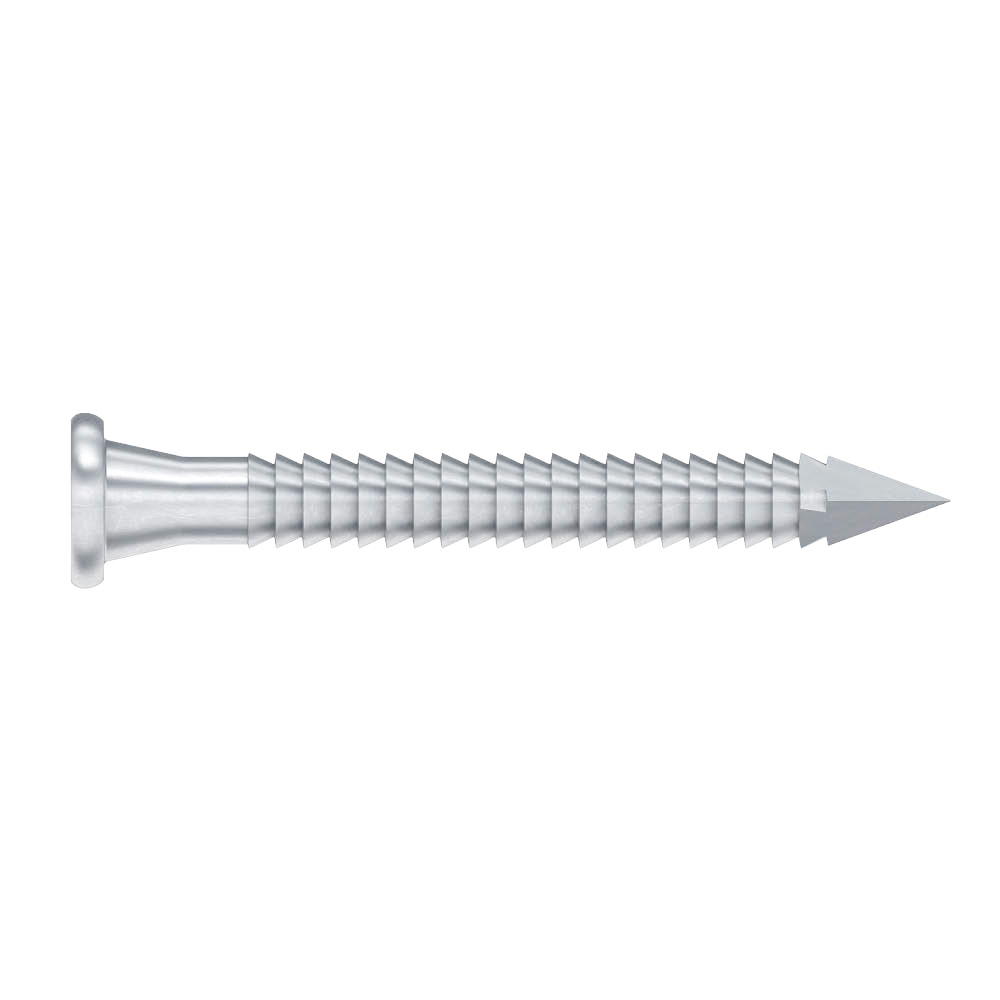

Punta anillada - Inox A4
El uso de puntas anilladas electrocincadas se recomienda para las uniones de estructuras. Todos nuestros ensayos se han realizado con este tipo de puntas. Llevan grabada la marca "≠" ("sin equivalente").

Marcado CE

DITE

Clase de servicio 3

Acero inoxidable A4
EPD

Severo

Fastener Designer
Detalles de producto
Características
Materia
- Acero inoxidable A4 según NF EN 10088.
Ventajas
- La forma cónica de la parte situada bajo la cabeza permite un contacto óptimo entre la punta y el agujero,
- Vástago anillado que proporciona una alta resistencia al arranque.
Aplicaciones
Soporte
- Elemento principal : madera maciza, madera compueste o madera laminada,
- Elemento secundario : madera maciza, madera compueste o madera laminada.
Campos de aplicación
- Fijación de estribos,
- Escueadras,
- Flejes,
- Placas perforadas.
Datos técnicos
Dimensiones
| Referencia | Dimensiones de las fijaciones[mm] | ||||
|---|---|---|---|---|---|
| Otro | Dimensiones y Valores Característicos[mm] | ||||
| Peso[kg] | Longitud[mm] | d[mm] | dh[mm] | ht[mm] | |
| CNA4.0X35S | 0.004 | 35 | 4 | 8 | 1.5 |
| CNA4.0X50S | 0.005 | 50 | 4 | 8 | 1.5 |
Valores para una madera de clase C24. Para el resto de clases, dichos valores deben multiplicarse por los coeficientes de conversión especificados en la tabla adjunta. Valores según el documento ETA-04/0013 para chapas con un grosor de entre 1,5 y 4 mm.

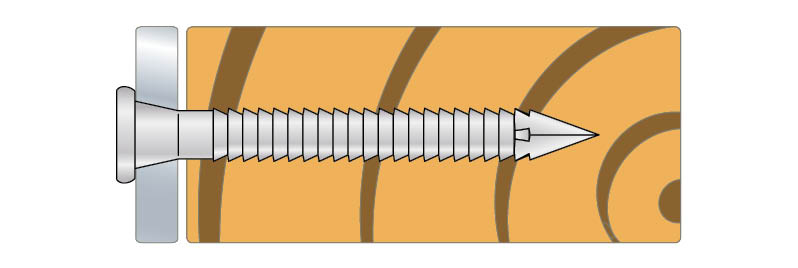

Instalación
Montaje
Instalación
Utilice solo herramientas específicas para el acero inoxidable.
Certificación
Biblioteca CAD y BIM
2D
CNA4.0X35S
-
-
-
-
CNA4.0X50S
-
-
-
-
3D
CNA4.0X35S
-
-
-
-
-
CNA4.0X50S
-
-
-
-
-
