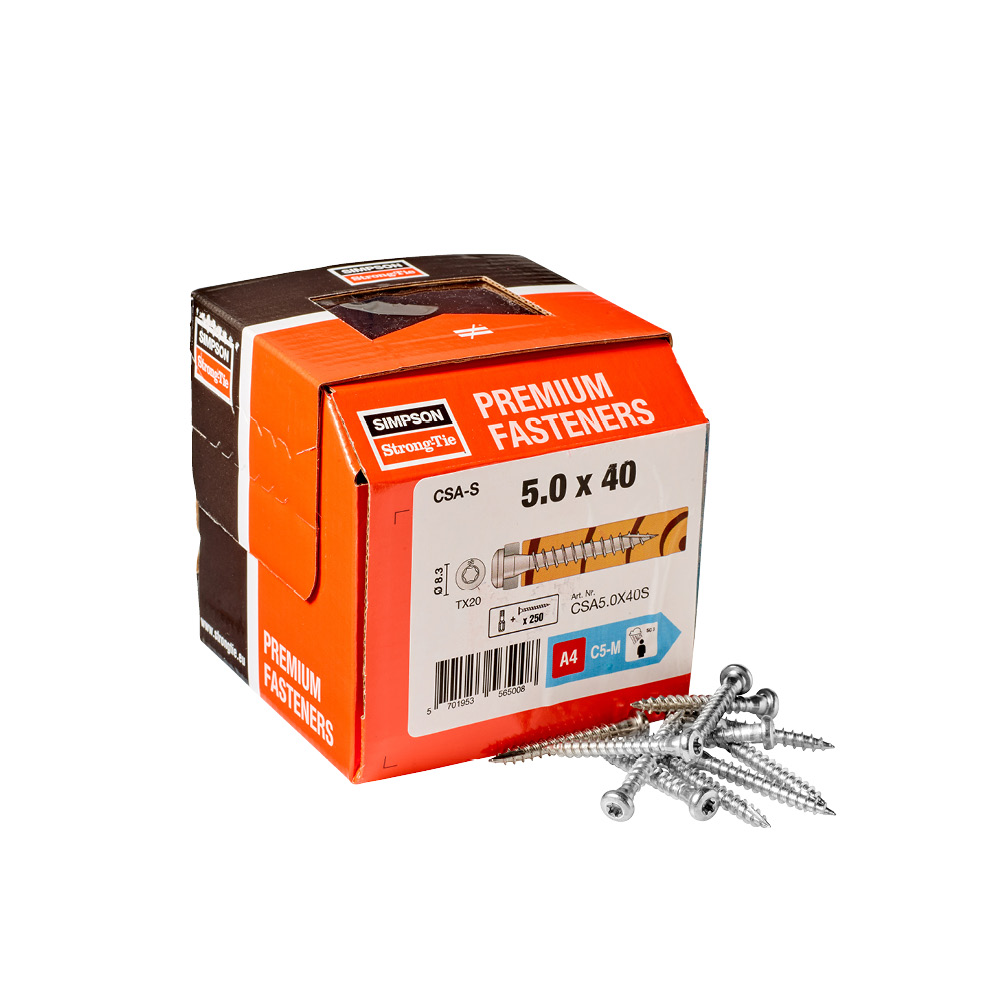

CSA-S

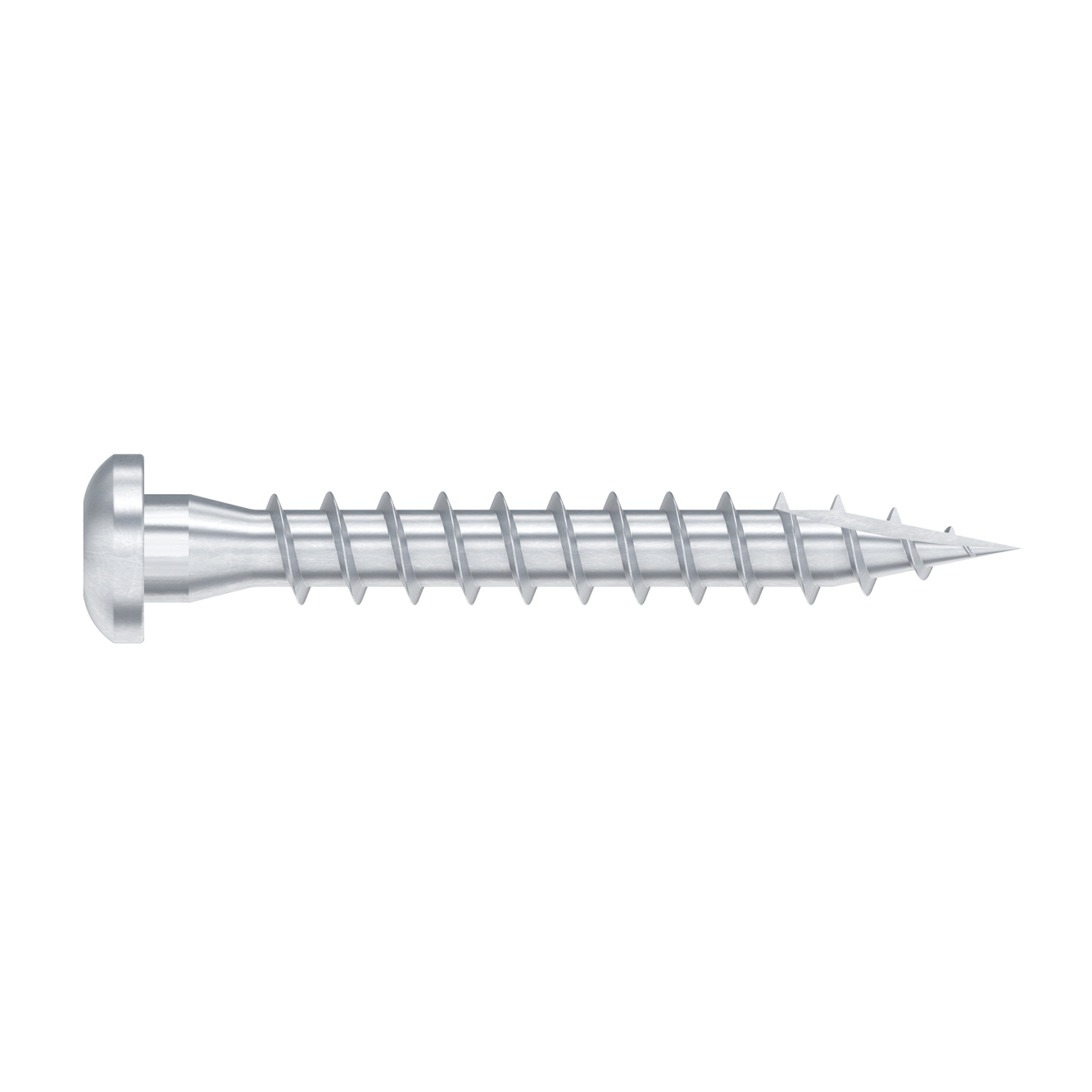

Tornillo para conector - Inox A4

Los tornillos para conector de acero inoxidable sirven como complemento de la gama de productos cincados. Son capaces de soportar las atmósferas corrosivas y únicamente deben utilizarse junto con conectores de acero inoxidable.

Marcado CE
DITE
Clase de servicio 3
Acero inoxidable A4
Severo

Detalles de producto

Imagenes

Características

Materia

  • Acero inoxidable A4 según NF EN 10088.

Ventajas

  • Roscado específico para madera : penetración fácil y rápida,
  • No agrietan la madera,

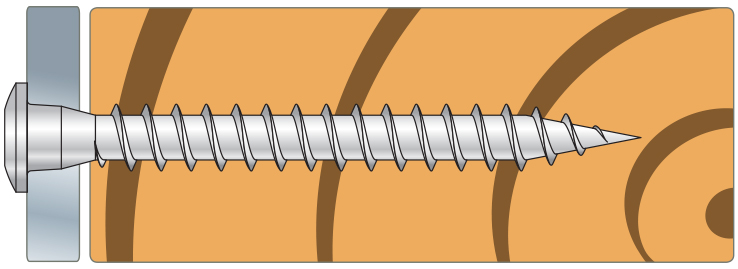

  • Forma cónica debajo de la cabeza que permite el contacto total de la punta con el agujero,
  • Alta resistencia al arranque.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta y madera laminada,
  • Elemento secundario : madera maciza, madera compuesta y madera laminada.

Campos de aplicación

  • Fijación de estribos,
  • Escuadras,
  • Flejes.

Datos técnicos

Dimensiones

Dimensiones y valores caracteristicos

Modelo Dimensiones de las fijaciones [mm] Valores Característicos - Madera C24 según ETE-04/0013 [kN] Stocked in UK Qty/box
l lg D d dh Boquilla Characteristic Lateral Capacities Flat,k [kN]
/ Material Thickness [kN]
Characteristic Axial Capacity Rax.k [kN]
1.2mm 1.5 to 2.0mm 2.5 to 4.0mm
CSA5.0X25S 25 19 3.15 4.85 8.3 TX20 1.5 1.5 1.5 1.4 Yes 250
CSA5.0X35S 35 29 3.15 4.85 8.3 TX20 2 2 1.9 2.1 Yes 250
CSA5.0X40S 40 34 3.15 4.85 8.3 TX20 2.3 2.3 2.2 2.5 Yes 250

Capacidades para chapas de acero de 2 mm de espesor y madera C24. Para determinar las capacidades para otros espesores de acero y/o calidades de madera, consulte ETA-04/0013.

Characteristic Capacities

Modelo Characteristic Capacities [kN]
Rax,k Rlat,k
CSA5.0X25S 1.38 1.49
CSA5.0X35S 2.11 1.99
CSA5.0X40S 2.47 2.25

Characteristic Capacities - used in timber C24

Rax = axial withdrawal capacity

Rlat = lateral capacity

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)
