ABR-S

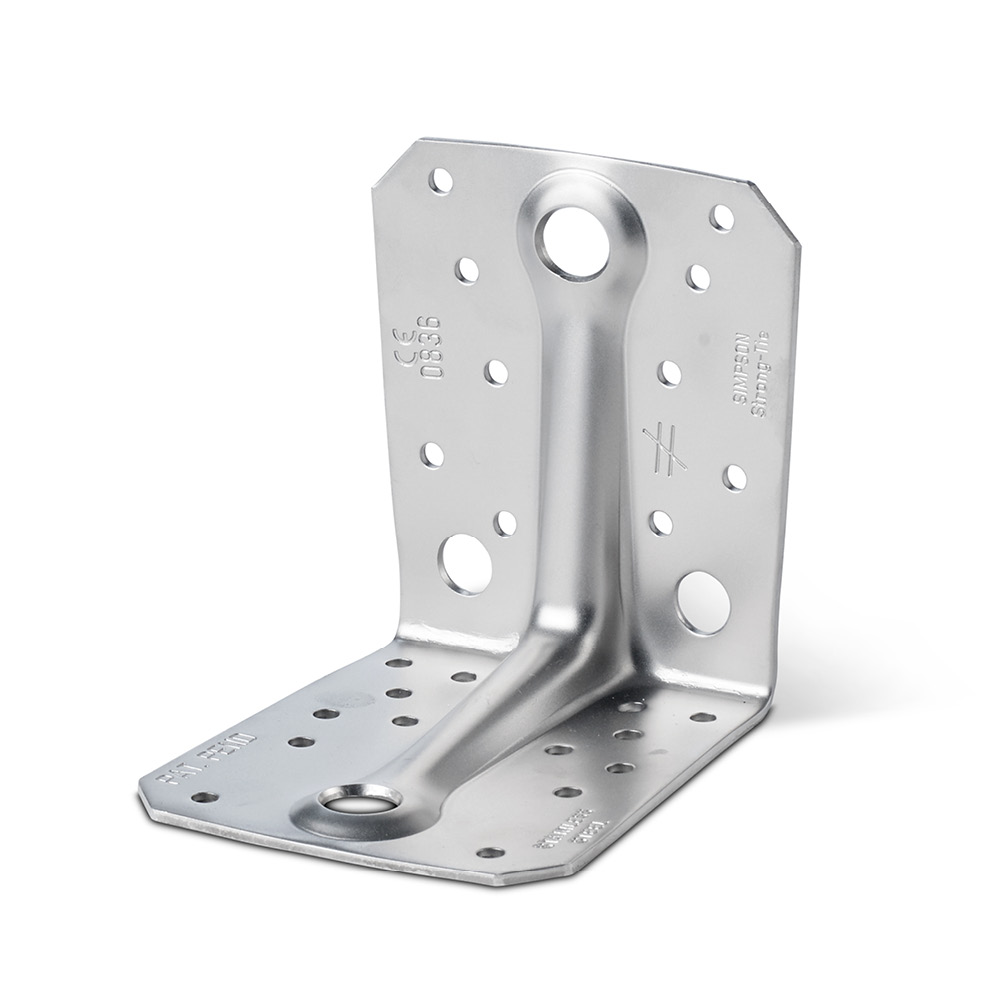

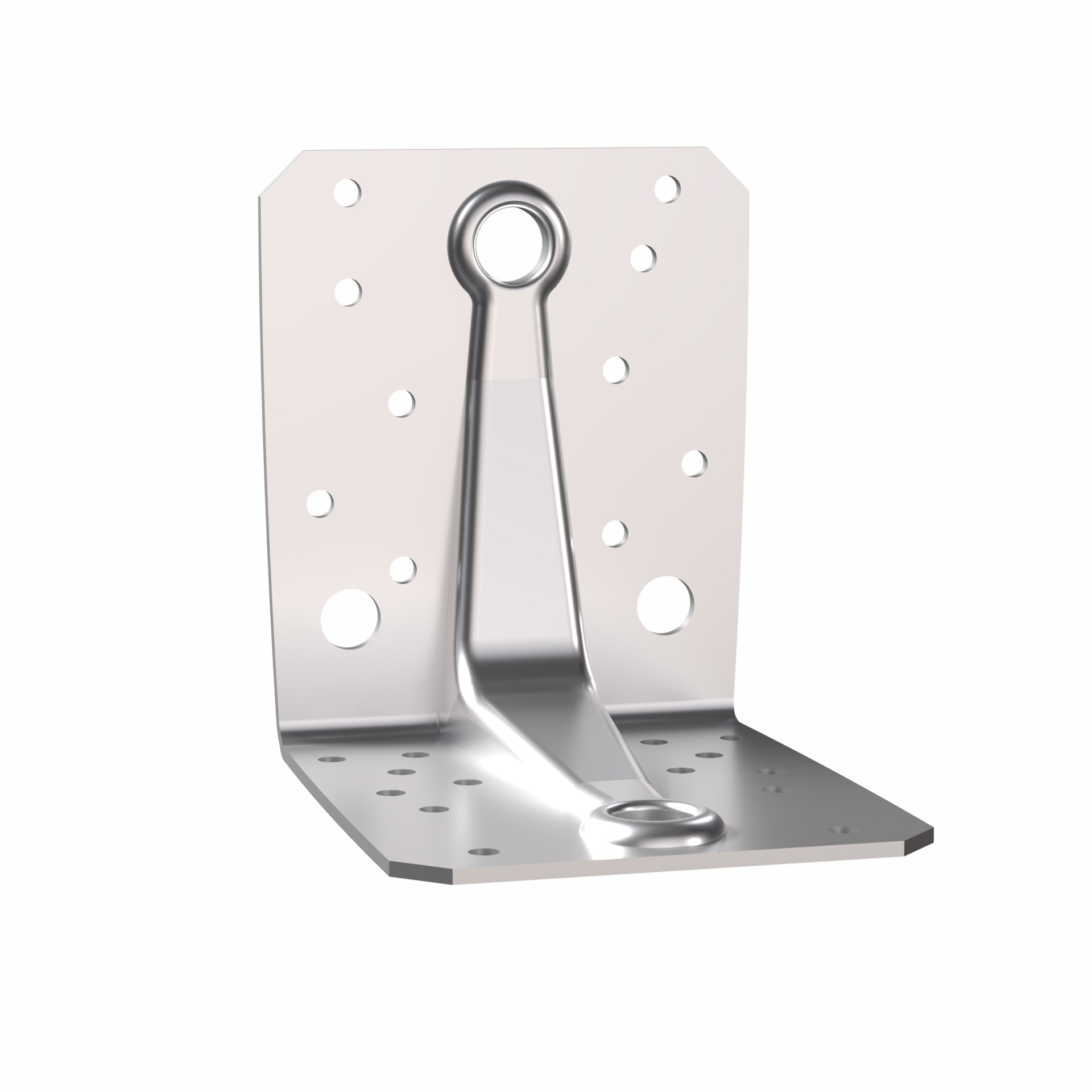

Escuadras para estructuras - Inox A4 (9020S, 10525S)

Las escuadras de acero inoxidable para estructuras ABR9020S y ABR10525S pueden ser utilizadas en el caso de estructuras de madera con cargas altas. Estas escuadras de acero inoxidable, se recomiendan para ambientes agresivos o controlados, como cocinas y laboratorios.

Ficha técnica

Marcado CE

DITE

Acero inoxidable A4

Severo

Clase de servicio 3

EPD

Detalles de producto

Imagenes


Características

Materia

Acero inoxidable A4 (316, 1.4401) según NF EN 10088,
Espesor : 2 mm (ABR9020S) y 2,5 mm (ABR10525S).

Ventajas

Refuerzo central para una gran resistencia a cargas altas,
Adecuadas para ambientes agresivos,
Amplia variedad de usos.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada,
Elemento secundario : madera compuesta, madera compuesta, madera laminada.

Campos de aplicación

Fijación de cerchas,
Fijación de zócalos y montantes de revestimiento,
Fijación de patio y cochera abierta,
Anclaje de cabrios, consolas, ...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Referencia	Dimensiones del crampón
	Otro		Dimensiones y Valores Característicos[mm]				Agujeros Ala A[mm]			Agujeros Ala B[mm]
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	Espesor[mm]	Redondo			Redondo
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	Espesor[mm]	Ø5[mm]	Pernos[mm]	Ø14[mm]	Ø5[mm]	Ø13[mm]	Ø14[mm]

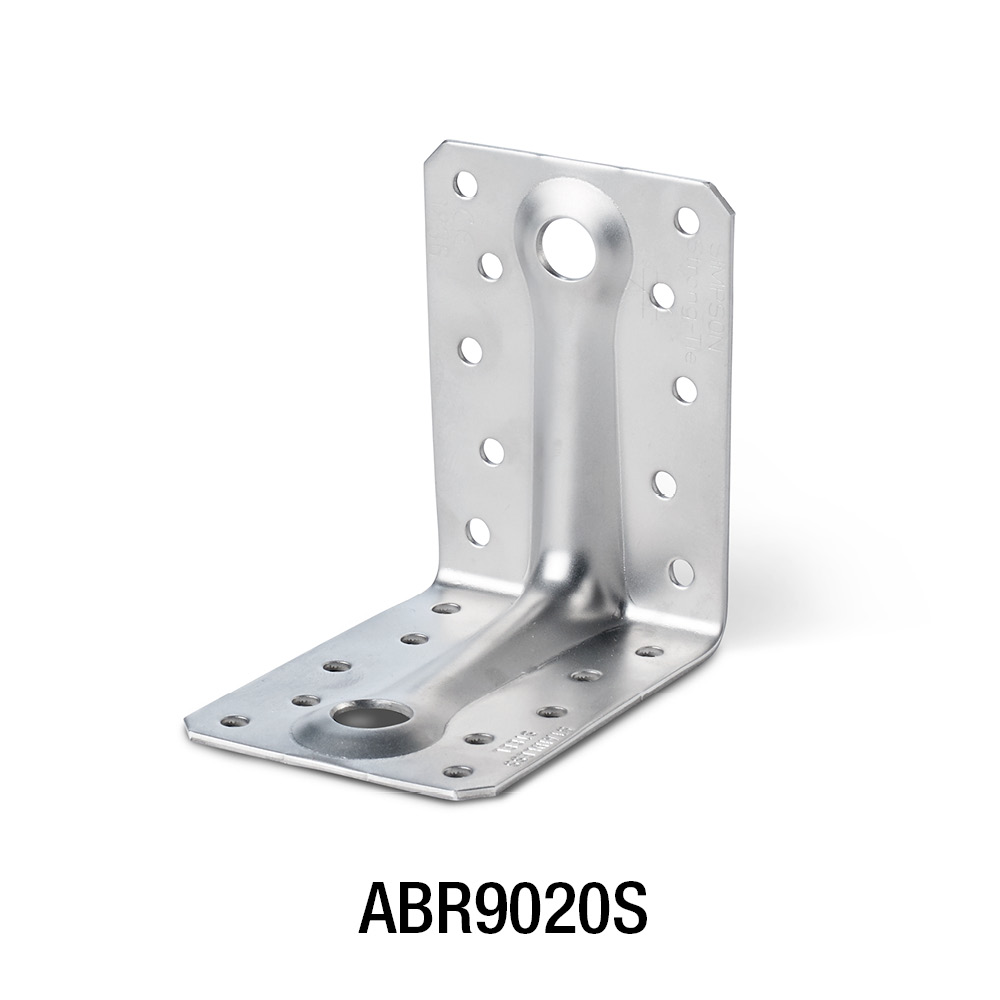

ABR9020S	25.0	0.17	88	88	65	2	10	1	-	10	1	-

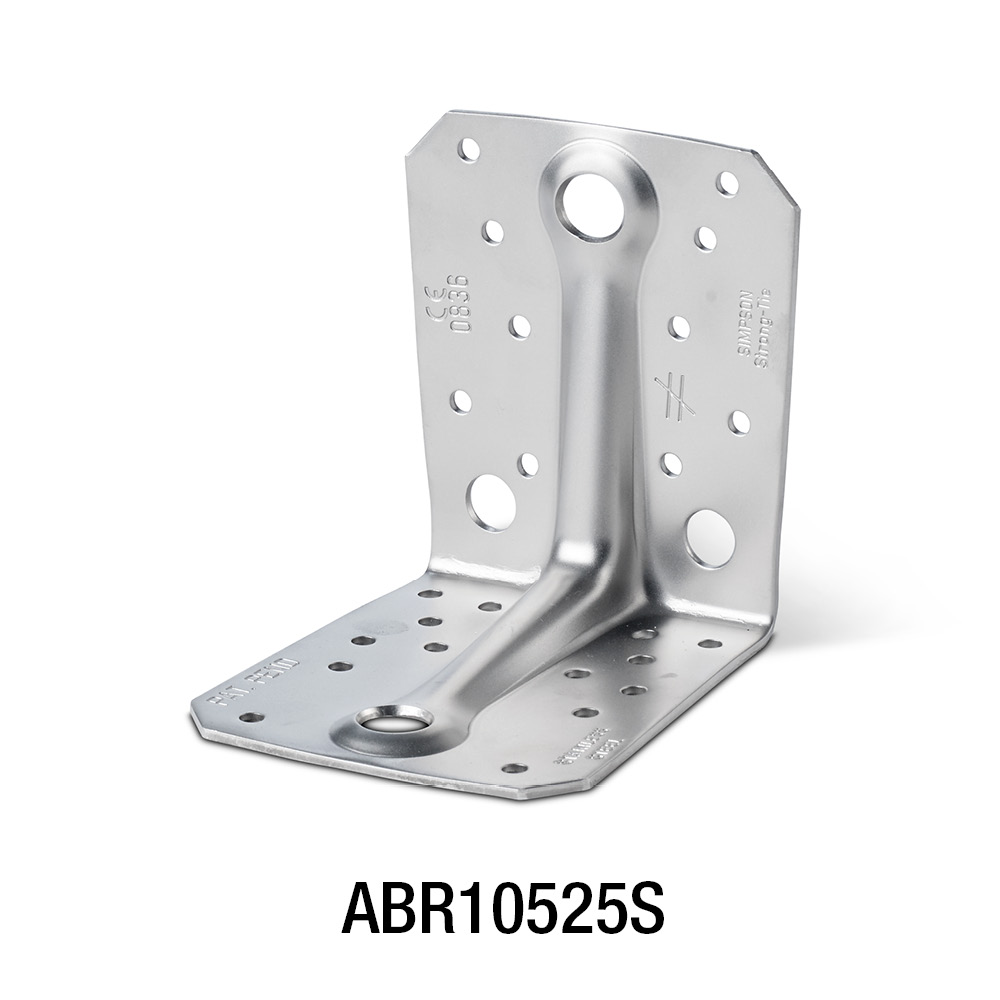

ABR10525S	25.0	0.34	105	105	90	2.5	10	2	1	14	-	1

Combined load:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Valores Característicos - Clavado total

Dimensiones

Referencia	Capacidad de la escuadra
	Valores Característicos - Madera sobre madera - Clavado total
	Fijaciones		Valores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
	Ala A	Ala B	R₁,ₖ				R₂,ₖ=R₃,ₖ[kN]				R4/5,k
	Cdad	Cdad	CNA4.0x35	CNA4.0x40S	CNA4.0x50	CNA4.0x60S	CNA4.0x35	CNA4.0x40S	CNA4.0x50	CNA4.0x60S	CNA4.0x35	CNA4.0x40S	CNA4.0x60S
ABR9020S	8	10	9.7	10.8	12.9	14.9	9.4	10.3	11.7	13	4.6 /kmod^0,7	4.9 /kmod^0,7	5.8 /kmod^0,6
ABR10525S	10	14	12.7	17.2	23.3	29.5	10.7	12.2	15.9	19.7	10.6/kmod^0,2	11.5 /kmod^0,4	13.1 /kmod^0,8

R_4/5 con b = 75 mm y e = 130 mm

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Madera sobre madera - Clavado parcial

Dimensiones

Referencia	Capacidad de la escuadra
	Valores Característicos - Madera sobre madera - Clavado parcial
	Fijaciones		Valores Característicos - Conexión con 2 escuadras - Clavado parcial[kN]
	Ala A	Ala B	R₁,ₖ			R₂,ₖ=R₃,ₖ			R4/5,k
	Cdad	Cdad	CNA4.0x35	CNA4.0x40S	CNA4.0x60S	CNA4.0x35	CNA4.0x40S	CNA4.0x60S	CNA4.0x35	CNA4.0x40S	CNA4.0x60S
ABR9020S	4.0	6.0	4.9	5.9	9.8	5.9	6.4	8.1	4.6 /kmod^0,6	4.8 /kmod^0,7	5.8/kmod^0.6
ABR10525S	6.0	6.0	4.8	5.7	9.5	9.7	10.6	14.3	Refer to ETA-06/0106	Refer to ETA-06/0106	Refer to ETA-06/0106

Valores Característicos simplificados - Madera sobre madera - Clavado total

Dimensiones

Referencia	Capacidad de la escuadra
	Valores Característicos simplificados - Madera sobre madera - Clavado total
	Fijaciones		Valores Característicos simplificados - Madera sobre madera C24 - 2 escuadras[kN]
	Ala A	Ala B	R₁,ₖ			R₂,ₖ=R₃,ₖ			R4/5,k
	Cdad	Cdad	CNA4.0x35	CNA4.0x50	CNA4.0x60S	CNA4.0x35	CNA4.0x50	CNA4.0x60S	CNA4.0x35	CNA4.0x50	CNA4.0x60S
ABR9020S	8.0	10.0	9.7	11.9	14.9	9.4	12.2	13	4.9	-	6.2
ABR10525S	10.0	14.0	12.7	23.6	29.5	10.7	18.5	19.7	10.8	-	14.3

Valores Característicos simplificados - Madera sobre madera - Clavado parcial

Dimensiones

Referencia	Capacidad de la escuadra
	Valores Característicos simplificados - Madera sobre madera - Clavado parcial
	Fijaciones		Valores Característicos simplificados - Madera sobre madera C24 - 2 escuadras[kN]
	Ala A	Ala B	R4/5,k		R1,k (2)		R₂,ₖ=R₃,ₖ
	Cdad	Cdad	CNA4.0x35	CNA4.0x60S	CNA4.0x35	CNA4.0x60S	CNA4.0x35	CNA4.0x60S
ABR9020S	4.0	6.0	4.9	6.2	4.9	9.8	5.9	6.4
ABR10525S	6.0	6.0	-	-	4.8	9.5	9.7	10.6

Instalación

Montaje

Fijaciones

Sobre madera :

Puntas anilladas inox CNA Ø4,0 x 35S o CNA Ø4,0 x 50S,
Tornillos inox CSA Ø5.0 x 35S ou CSA Ø5.0 x 40S,

Instalación

Acercar el elemento que fijar al soporte.
Fijar este elemento con puntas o tornillos adecuados.
Si el soporte es de madera, la escuadra también se fija con puntas o tornillos sobre este.
Si el soporte es hormigón, fijar la escuadra acuerdo con las recomendaciones de instalación del anclaje elegido.

Certificación

Evaluación técnica europea (ETA)

eta-06-0106-2026-03-09.pdf

Ver historial

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors
