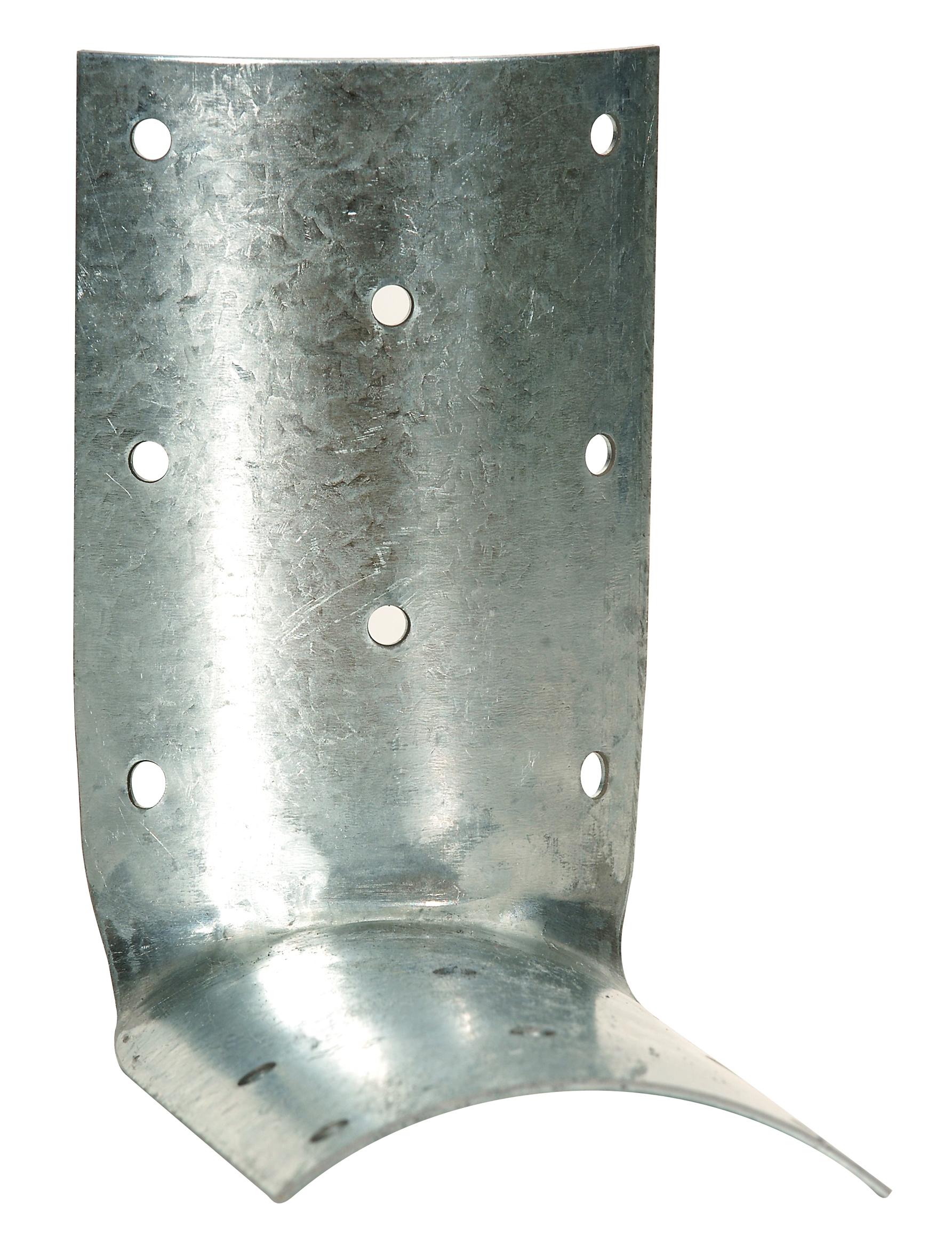

EBR

Escuadras para madera redonda

Estas escuadras, diseñadas específicamente para la unión de elementos de madera redonda, pueden utilizarse en numerosas configuraciones. Su perfil con alas curvas consigue que la unión resulte más agradable estéticamente.

Ficha técnica
Clase de servicio 2
Acero galvanizado Z275
EPD

Detalles de producto

Imagenes

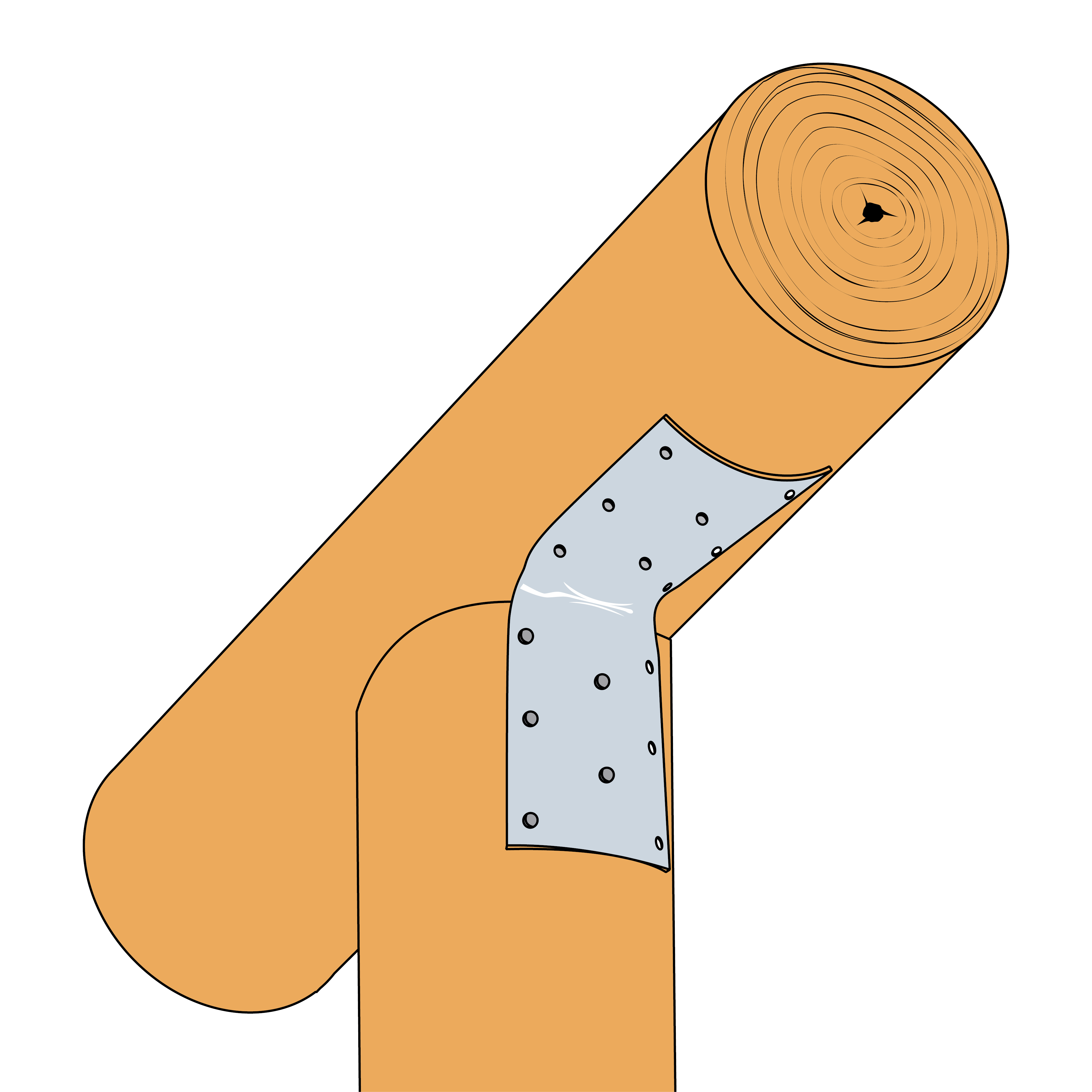

Fijación de madera redonda a 90°

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 hasta 2 mm según los modelos.

Ventajas

  • Simplifica la unión de madera redonda.

Aplicaciones

Soporte

  • Elemento principal : madera redonda tratada en autoclave,
  • Elemento secundario : madera maciza, madera laminada, madera compuesta.

Campos de aplicación

  • Vallas,
  • Acondicionamiento de exteriores, ...

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
phased out (has Variants which were phased out)

Datos técnicos

Dimensiones


Dimensiones

Modelo Dimensiones [mm] Agujeros Diámetro de la madera [mm] Peso [kg]
A B C Esp. Ala A Ala B
Ø5 Ø5
EBR60-R8080571.54460 - 1200.11
EBR80-B123123741.56880 - 1400.21

Instalación

Montaje

Fijaciones

  • Puntas anilladas CNA Ø4,0x50,
  • Tornillos CSA Ø5,0x50 o CSA-Z Ø5.0

Installation

  1. Acercar el elemento que fijar del soporte.
  2. Apuntar o atornillar la escuadra a este elemento.
  3. Apuntar y atornillar también la escuadra al soporte de madera.
Fijación de madera redonda a 90°

Certificación

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
