JHR/L
Estribo con alas asimétricas

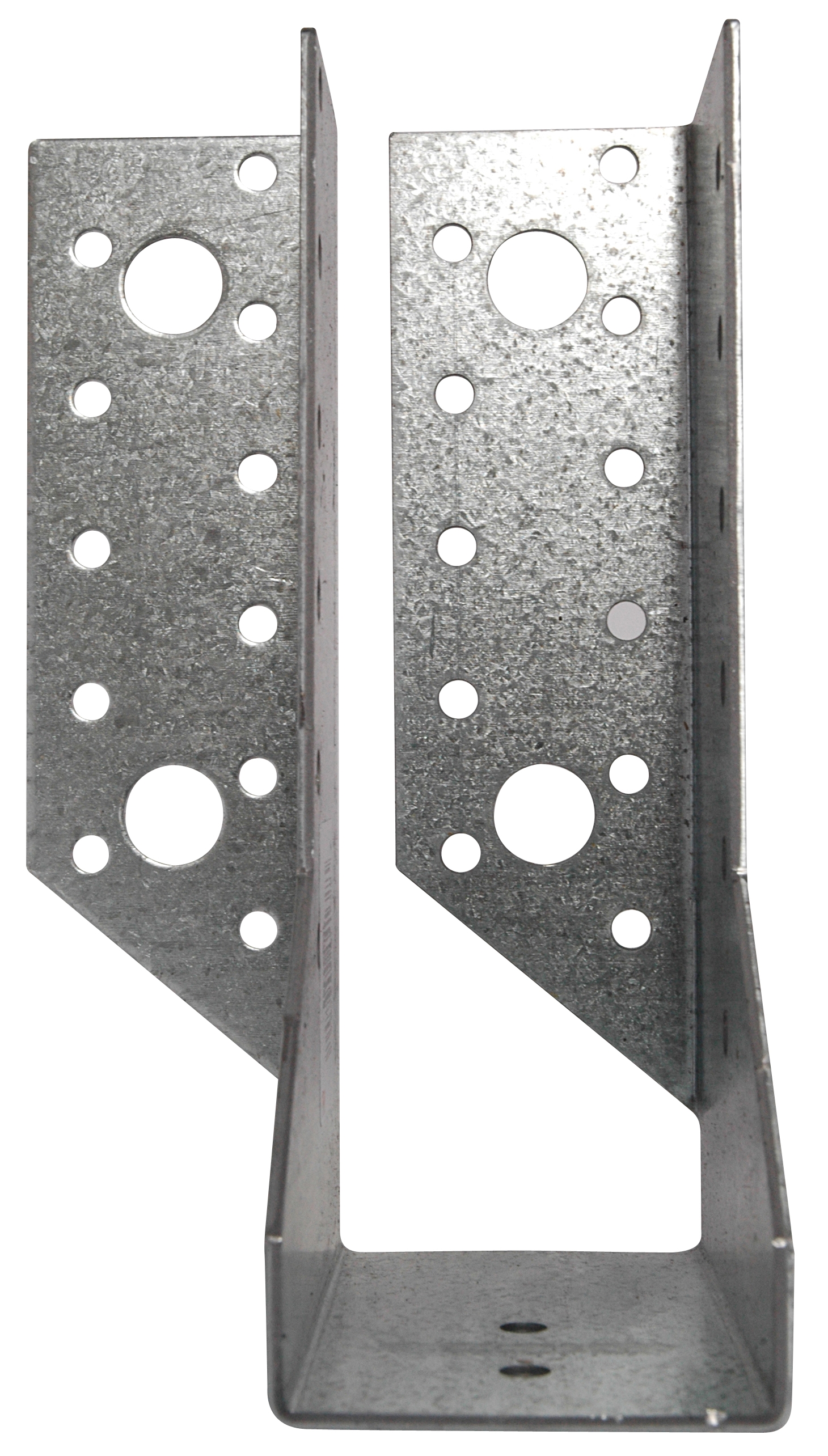

Los estribos JHR/L están diseñados específicamente para fijar vigas en esquinas y ofrecen las mismas ventajas que los estribos SAE. Existen versiones con las alas orientadas hacia la izquierda o la derecha.

Marcado CE

DITE

QCCD

Interior

Acero galvanizado Z275
EPD

Clase de servicio 2
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346,
- Espesor : 2 mm.
Ventajas
- Puede utilizarse en ángulo,
- Permite aproximarse al extremo del elemento principal.
Aplicaciones
Soporte
- Elemento principal : madera maciza, madera compuesta, madera laminada,
- Elemento secundario :madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados.
Campos de aplicación
- Vigas, correas,
- Vigas planas y montantes de revestimientos,
- Apoyos de cabrios,
- Refuerzo de uniones existentes, ...
Datos técnicos
Dimensiones y Valores Característicos
| Referencia | Dimensiones del crampón | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensiones y Valores Característicos[mm] | Agujeros soporte | Agujeros viga | Otro | |||||||
| A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Esp.[mm] | Redondo | Redondo | Peso[kg] | ||
| Ø5[mm] | Ø13[mm] | Ø5[mm] | ||||||||
| JHR34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 | 0.43 |
| JHL34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 | 0.43 |
Las dimensiones A, B y C son las dimensiones interiores del estribo.
Valores característicos - Viga sobre viga - Clavado total
| Referencia | Capacidad del soporte | |||||
|---|---|---|---|---|---|---|
| Valores Característicos - Madera sobre madera - Clavado total | ||||||
| Fijaciones | Valores característicos - Madera C24[kN] | |||||
| Soporte | Viga segundaria | R₂,ₖ | Tracción (F1) | |||
| Cdad | Tipo | Cdad | Tipo | |||
| JHR34462 | 22.0 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
| JHL34462 | 22.0 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
Instalación
Montaje
Fijaciones
Sobre las alas :
- Puntas anilladas CNA Ø 4.0x50 mm.
Sobre los flancos :
- Puntas anilladas CNA Ø 4.0x35 mm.
Instalación
Sobre madera :
- Trace la situación de la viga principal sobre el elemento principal.

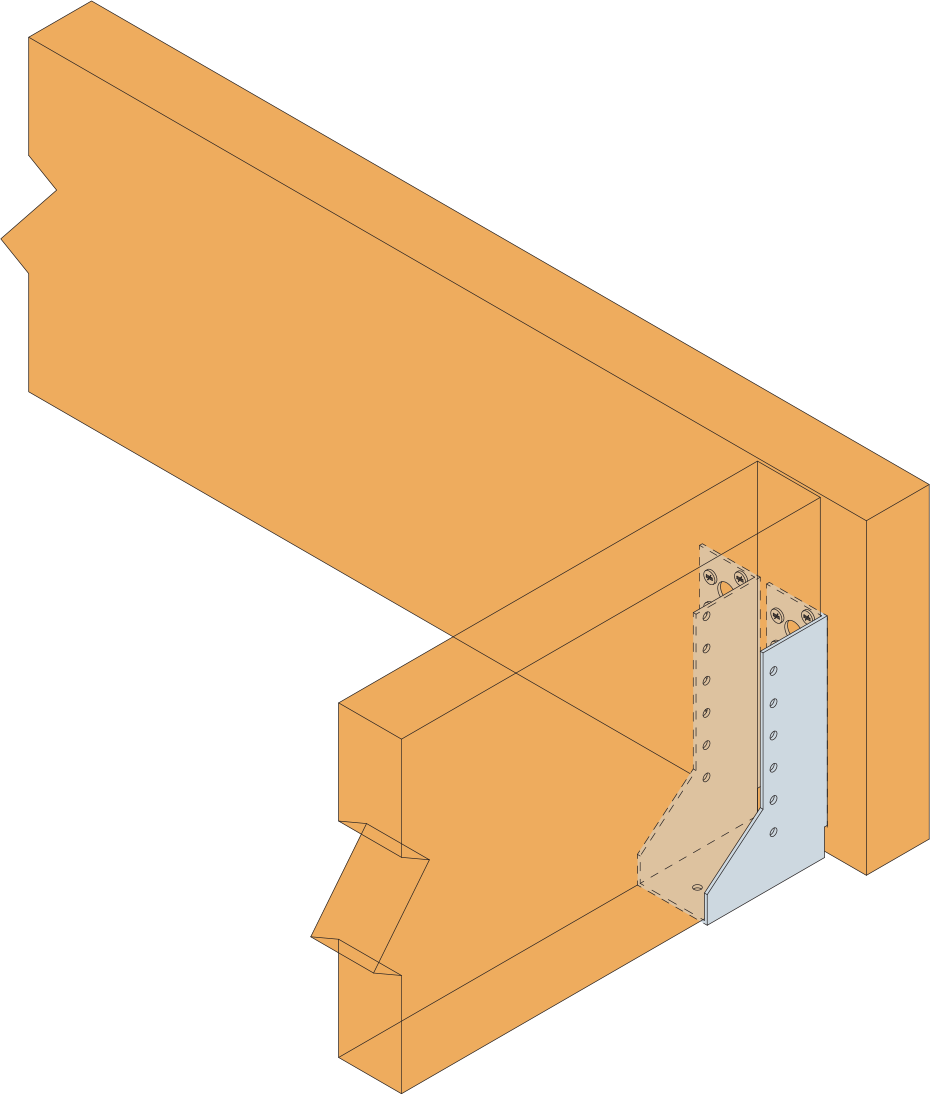

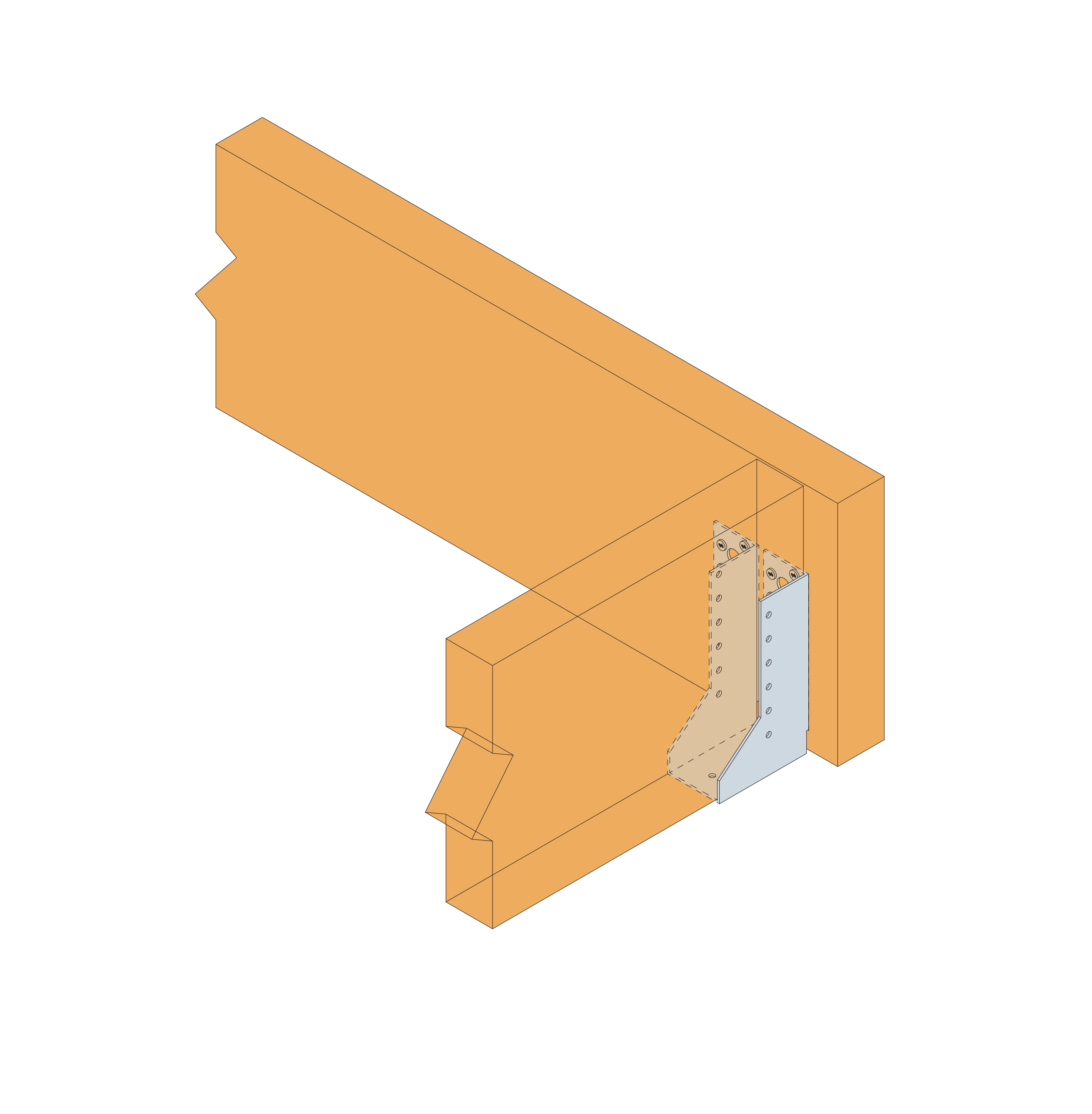

- Oriente el estribo y prefije las alas a cada lado.
- Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
- Finalice la fijación en cada lado.
- Oriente la viga principal en el estribo.
- Fije la viga principal al estribo.
- Existen dos tipos de clavado sobre madera, total o parcial.
