ETB

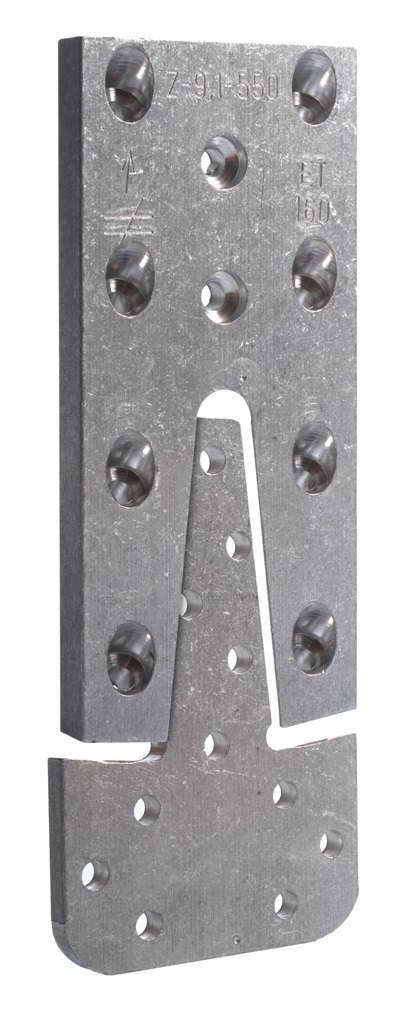

Estribo de cola de milano - Aluminio

El estribo ETB presenta un diseño innovador y enormemente discreto. Permite recrear el aspecto de una unión convencional de cola de milano sin los inconvenientes de esta. Se recomienda realizar su premontaje en taller para agilizar su instalación en la obra.





Marcado CE
DITE
Clase de servicio 2
Fuego
Aluminio

Detalles de producto

Imagenes

Fixation sur poteau - Montage apparent réalisé sans lamage

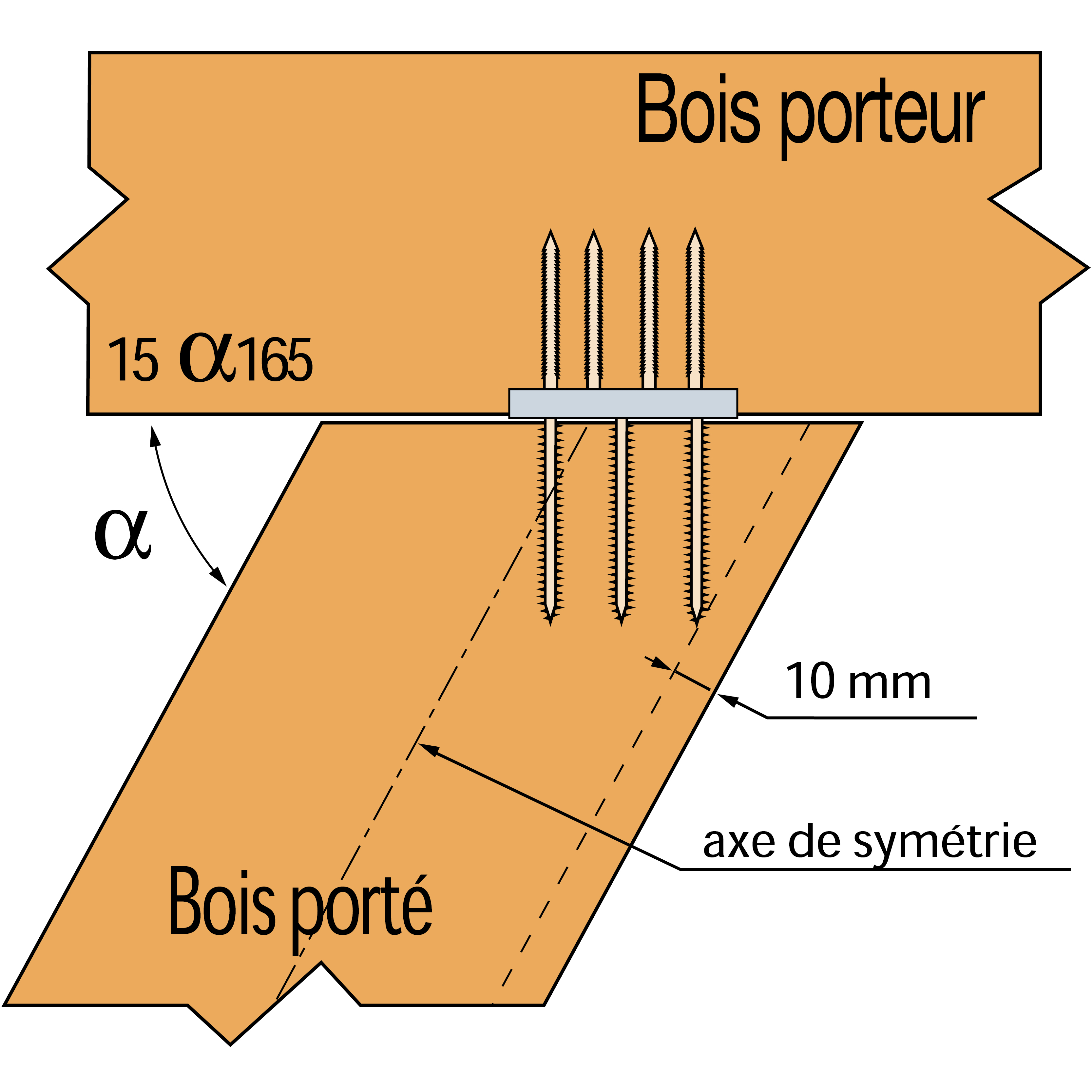

Assemblage en angle - Vue de dessus

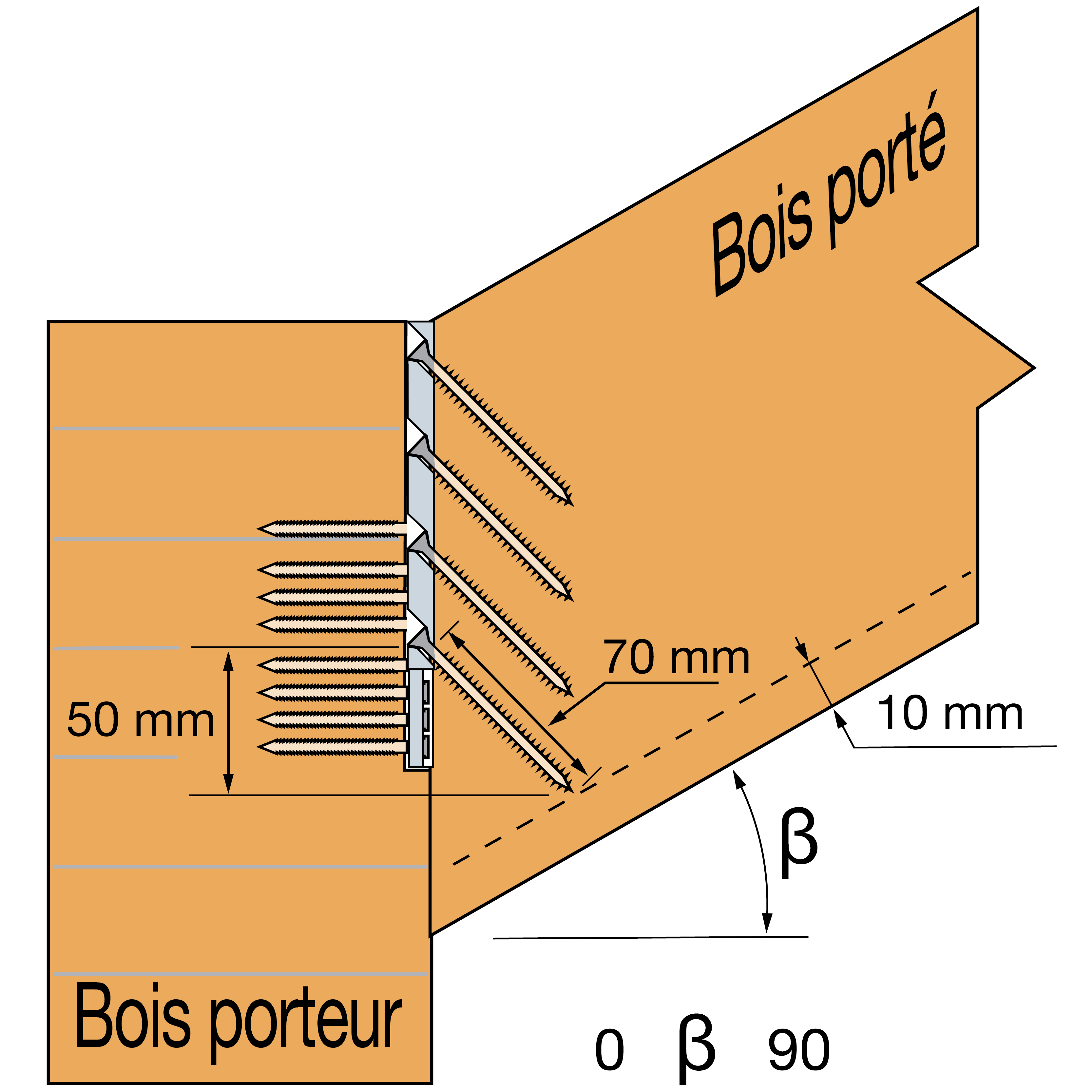

Assemblage en pente - Pente positive uniquement

Características

Materia

  • Aluminio EN AW-6082 T-6 según NF EN 755-2:2000,
  • Espesor : 6 mm (conexiónmacho) y 10 mm (conexión hembra).

Ventajas

  •  Ensamblaje invisible con o sin refrentado,
  •  Puede utilizarse en múltiples aplicaciones,
  •  Demostración de montaje en el apartado Recursos/Vídeos.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta o madera laminada,
  • Elemento secundario : madera maciza, madera compuesta o madera laminada.

Campos de aplicación

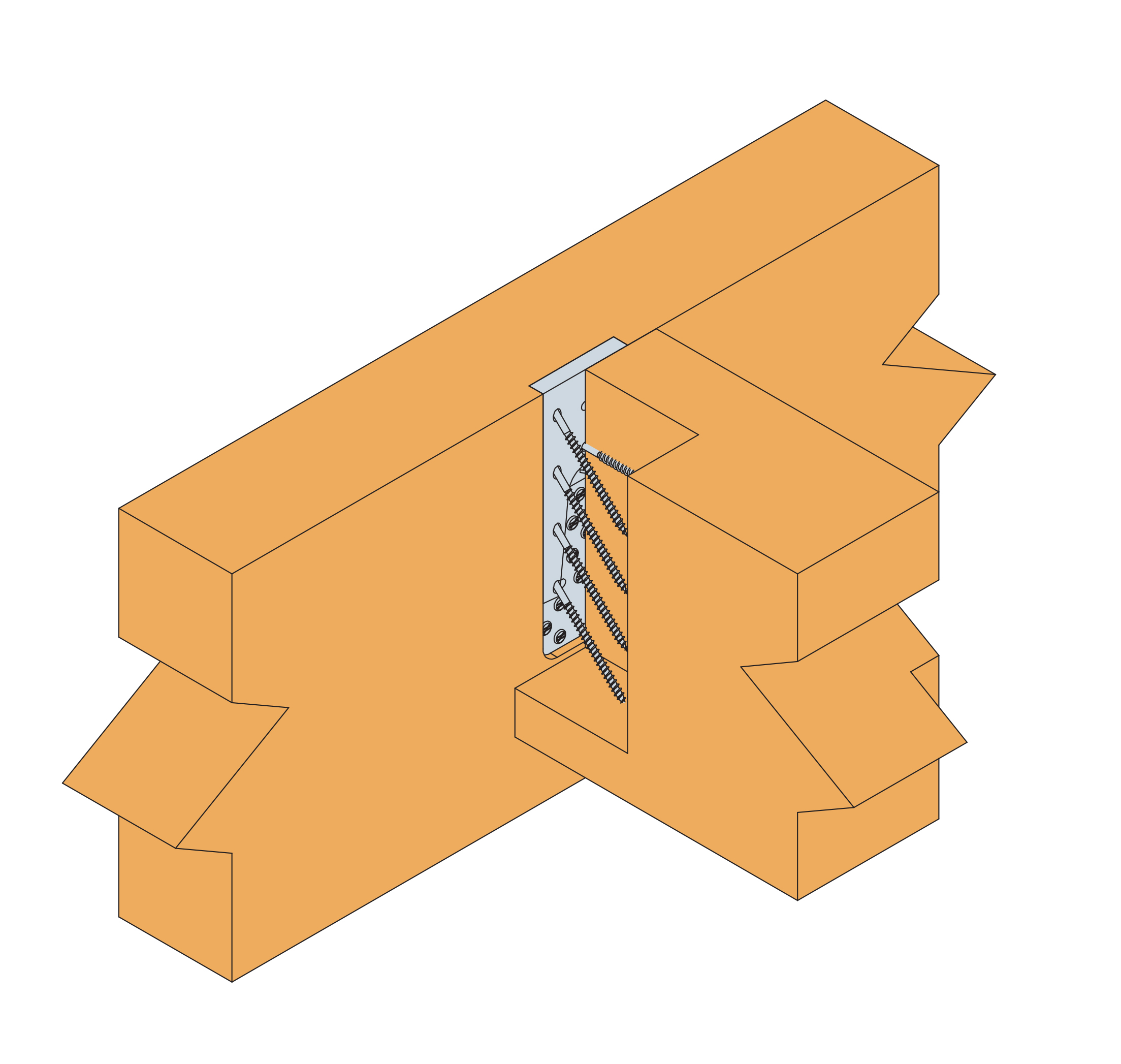

  • Envigado sobre vigas maestras,
  • Uniones viga-pilar.

Datos técnicos

Dimensiones

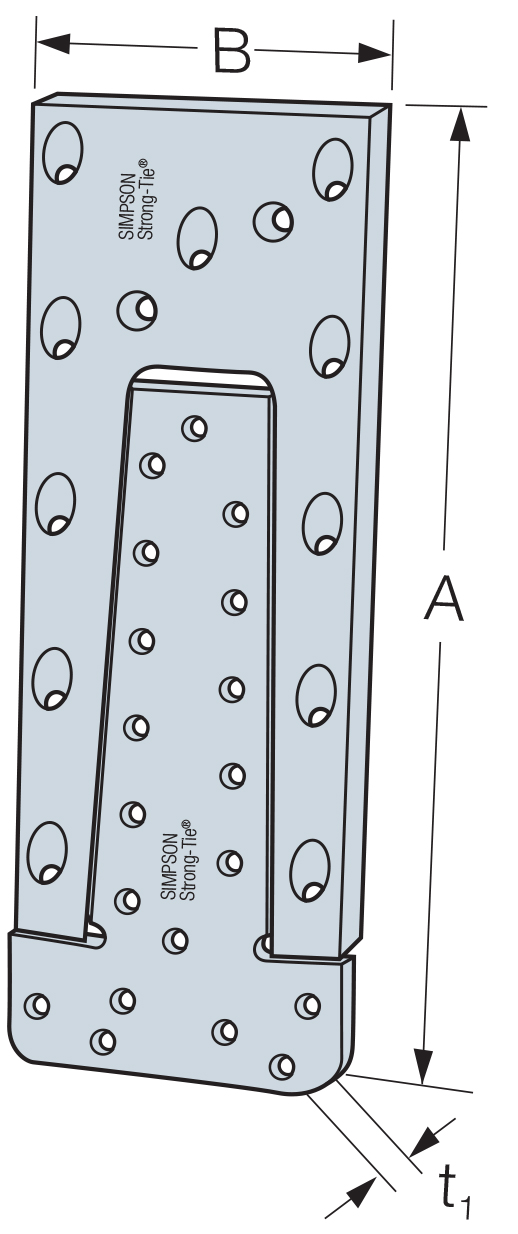

Dimensiones y Valores Característicos

Modelo Dimensiones de la viga [mm] Dimensiones y Valores Característicos [mm] Agujeros soporte Agujeros viga
Anchura Altura A B C D Esp1 Esp2 Ø5 Ø5.4
Mín. Mín. Máx.
ETB90-B 70 115 150 90 60 58 69 6 10 6 4
ETB120-B 70 150 200 121 60 85 95 6 10 9 6
ETB160-B 70 185 250 166 60 95 130 6 10 11 8
ETB190-B 90 220 300 195 75 138 165 6 10 19 11
ETB230-B 90 255 350 230 75 138 200 6 10 19 14

Valores Característicos - Viga sobre viga

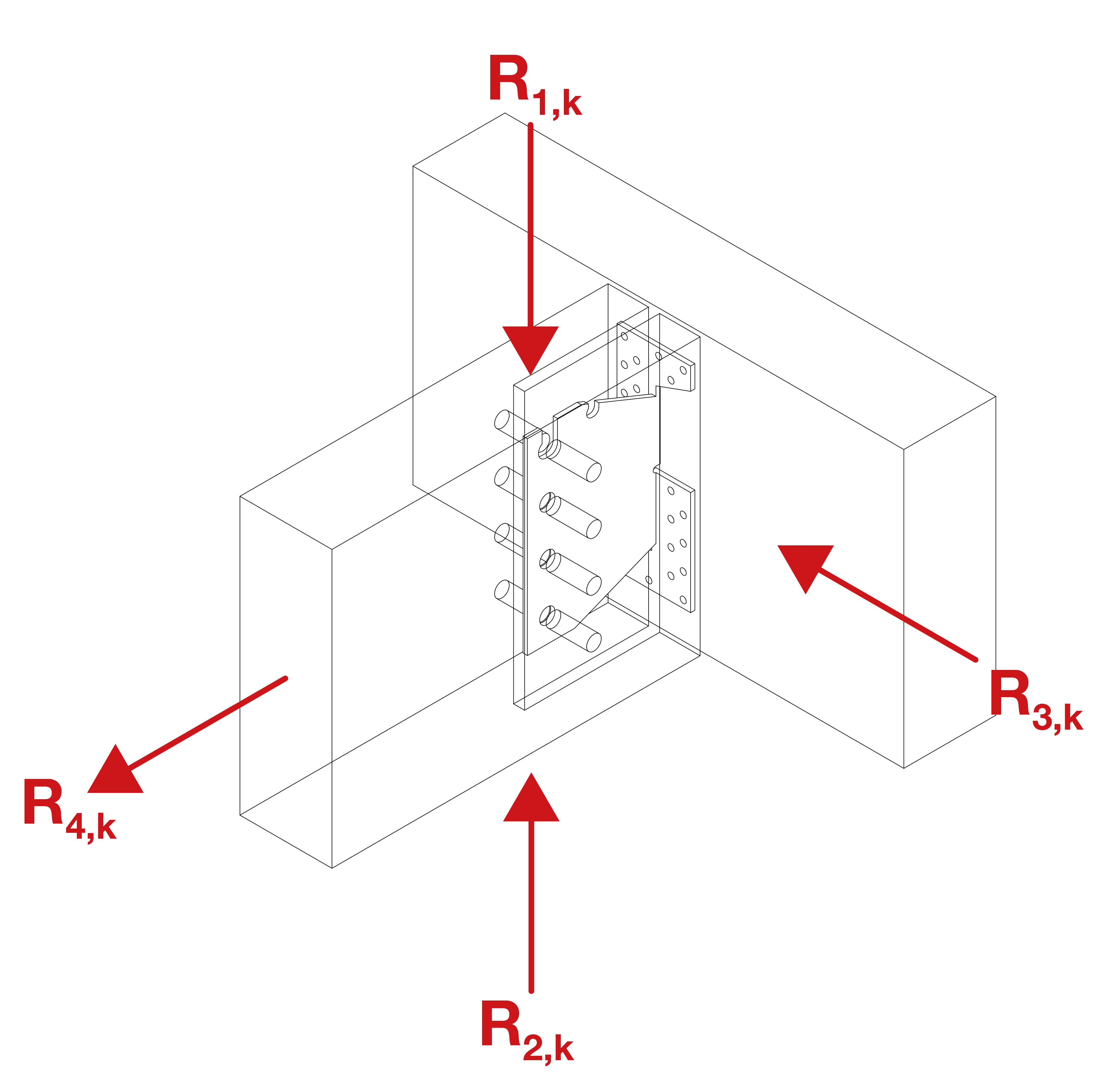

Modelo Fijaciones Valores característicos - Madera C24 [kN]
Soporte Viga segundaria R1,k
Cdad Tipo Cdad Tipo CNA4,0x50
ETB90-B 6 CNA* 4 Screws 5,0x80* 11.6
ETB120-B 9 CNA* 6 Screws 5,0x80* 16.7
ETB160-B 11 CNA* 8 Screws 5,0x80* 21.7
ETB190-B 19 CNA* 11 Screws 5,0x80* 28.9
ETB230-B 19 CNA* 14 Screws 5,0x80* 34.8

CNA* se refiere a las columnas "Valores Característicos" de la tabla para los diferentes tipos de puntas que pueden utilizarse en el soporte. 5.0x80 corresponde con los tornillos SPAX-S5,0x80

.

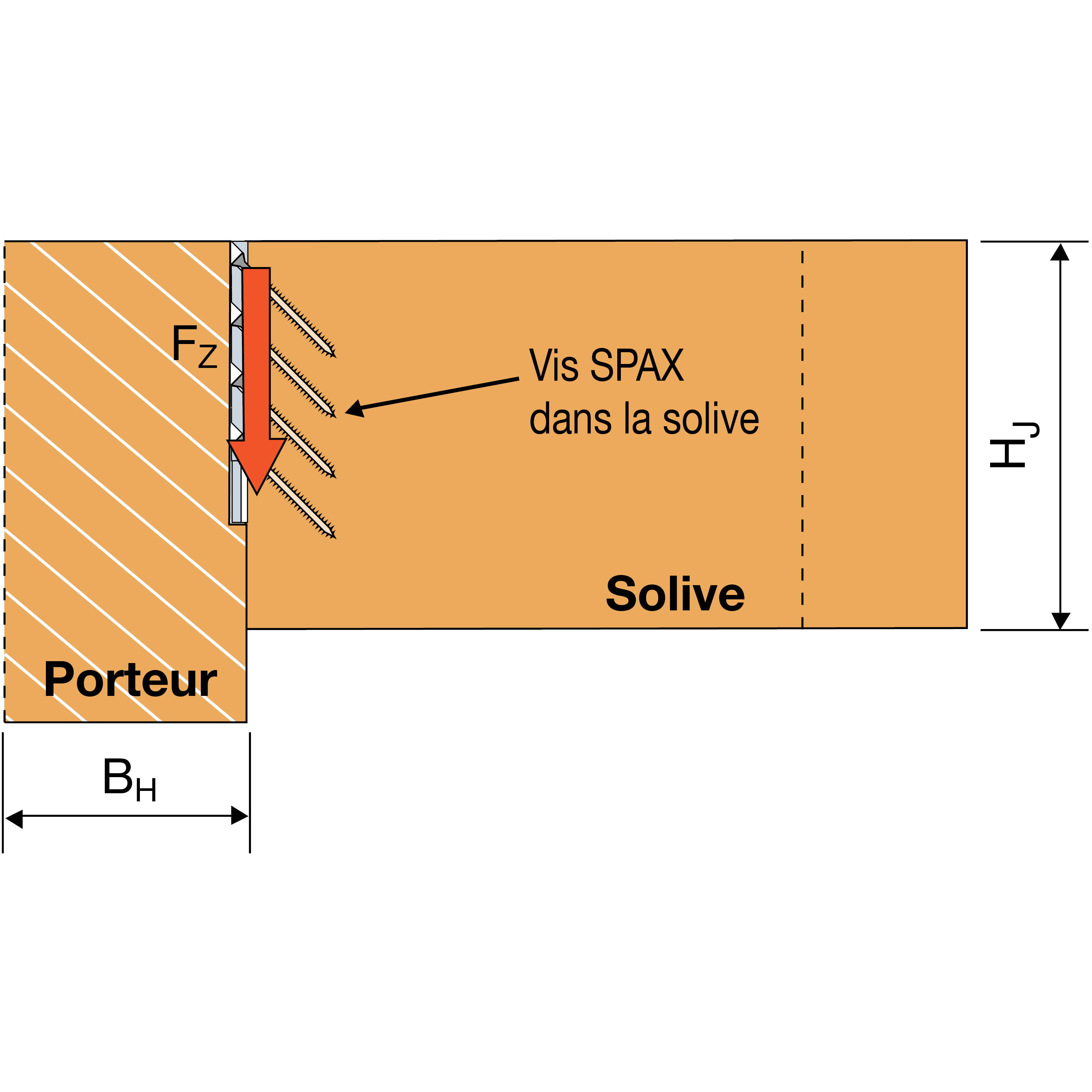

Valores característicos - Viga sobre pilar

Modelo Fijaciones Valores característicos - Madera C24 [kN]
Soporte Viga segundaria R1,k
Cdad Tipo Cdad Tipo
ETB90-B 6 CNA4,0X50 4 Screws 5,0x80* 11.6
ETB120-B 9 CNA4,0X50 6 Screws 5,0x80* 16.7
ETB160-B 11 CNA4,0X50 8 Screws 5,0x80* 21.7
ETB190-B 12 CNA4,0X50 9 Screws 5,0x80* 24.1
ETB230-B 12 CNA4,0X50 10 Screws 5,0x80* 25.6

* 5.0x80 corresponde con los tornillos SPAX-S5,0x80

Instalación

Montaje

Fijaciones

Para poder garantizar los valores de carga, las puntas y los tornillos utilizados deben cumplir los requisitos del documento DITE-04/0013 y las siguientes recomendaciones.
El Eurocódigo 5 permite utilizar puntas y tornillos que no posean marcado CE. Sin embargo, eso comportaná una reducción importante de las cargas. consulte los cálculos para fijeciones del Eurocódigo 5.

Sobre el elemento secundario :

  • Tornillo FTETL5,0x80 con rosca completa.

Sobre el elemento principal :

  • Puntas anilladas CNA Ø 4.0 x 50 mm,
  • Tornillos CSA Ø 5.0 x 40 mm.

Instalación

El montaje de los estribos ETB puede simplificarse utilizando una plantilla disponible en nuestro stock. El refrentado se realiza con una fresa de Ø 16 mm y una arandela de Ø 30 mm.

Etapa 1 : Montaje de la parte macho del ETB sobre el elemento principal

  1. Poner la plantilla para posicionar el borde recto hacia abajo.
  2. Ajustar la parte 2 de la plantilla para obtener durante el posicionamiento H1= altura acabada del ETB.
  3. Efectuar el refrentado con la ayuda de una fresa de Ø16 y una arandela de Ø30 sobre una profundidad de 10 mm. Para evitar cualquier movimiento durante el mecanizado, se puede atornillar la plantilla sobre la viga con la ayuda de la perforación  prevista a tal efecto. Fijar la parte macho del ETB en parte baja del refrentado con la ayuda de las puntas anilladas CNA Ø4.0x50 o de los tornillos CSA Ø5.0x40.

Etapa 2 : Montaje de la parte hembra del ETB sobre la viga secundaria

  1. Poner la plantilla para posicionar el borde oblicuo hacia abajo. Ajustar la parte 2 de la plantilla para obtener durante el posicionamiento H2 = altura de la parte hembra.
  2. Fijar la parte hembra sobre la viga secundaria apoyándose sobre la plantilla para evitar movimientos durante el atornillado. De mismo modo, la plantilla se puede atornillar sobre la viga para evitar cualquier movimiento durante la operación. La fijación se realiza con tornillos FTETL5,0x80 posicionados en un ángulo de 45°.

Etapa 3 : Montaje final

  1. Unir la parte macho y la parte hembra.
  2. La unión final es totalmente oculta.

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)

Librería CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
