LSSU

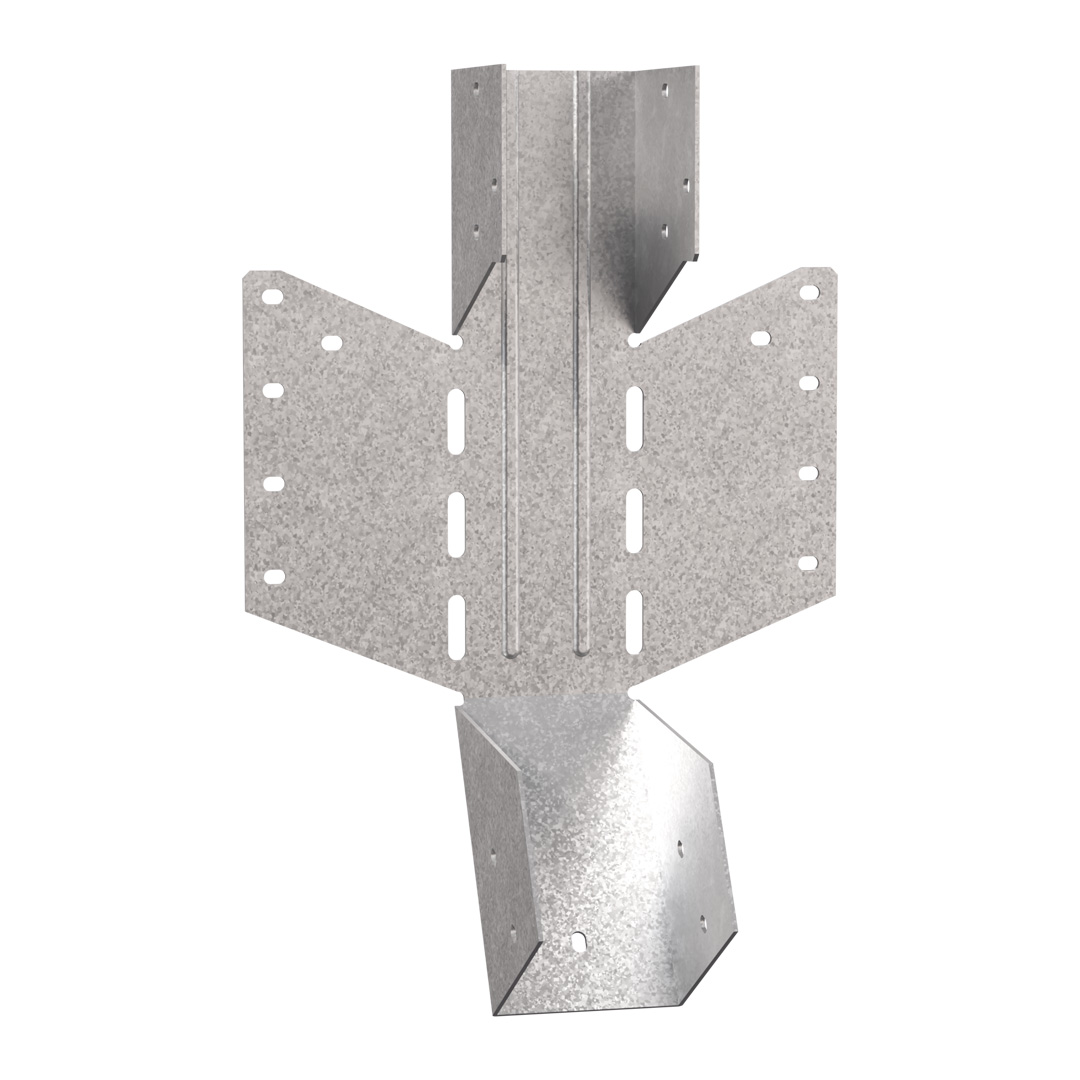

Estribo de inclinación y orientación regulables

Los estribos LSSU presentan un diseño innovador que permite regular en obra el ángulo y la inclinación necesarios para instalarlos, hasta 45° en las cuatro direcciones.



Marcado CE
Marcado CE
DITE
DITE
Clase de servicio 2
Clase de servicio 2
EPD
EPD
Acero galvanizado Z275
Acero galvanizado Z275

Detalles de producto

Imagenes

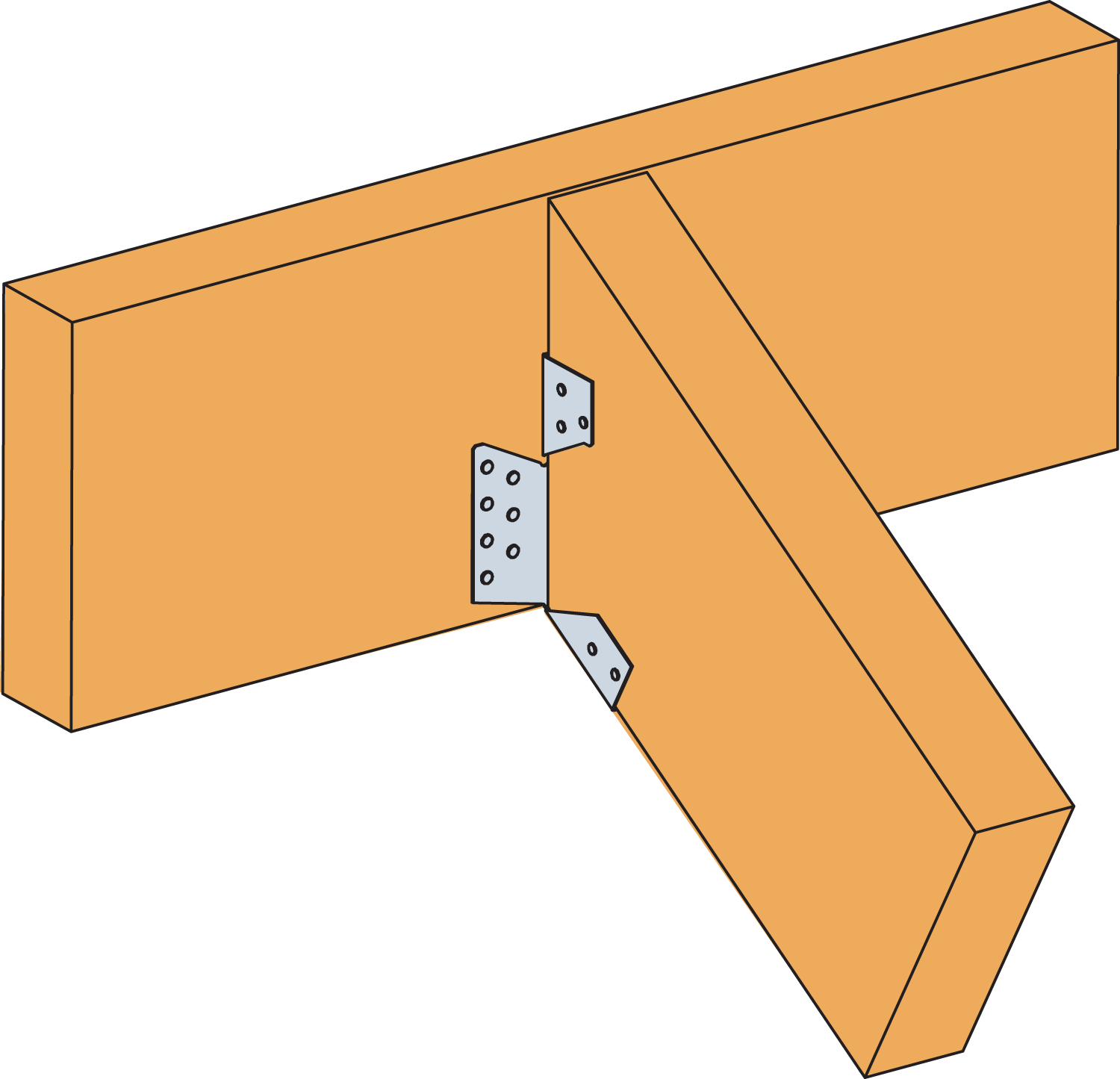

LSSU Installation
LSSU Installation

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346 o G90 según ASTM A653,
  • Espesor : 1,2 mm a 2 mm dependiendo del modelo.


Ventajas

  • Inclinación y ángulo regulables en obra,
  • Instalación en las 4 direcciones,
  • Orificios oblongos que permiten el clavado oblicuo si fuese necesario.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada,
  • Elemento secundario : vigas en doble I, madera maciza, madera compuesta.

Campos de aplicación

  • Fijación de cabrios,
  • Pares,
  • Brochales.

Datos técnicos

Dimensiones y Valores Característicos

ReferenciaDimensiones del crampón
Sección de la madera[mm]Dimensiones y Valores Característicos[mm]Agujeros soporteAgujeros vigaOtro
AlturaAnchuraA[mm]B[mm]C[mm]D[mm]Esp.[mm]OblongoOblongo Cantidad por cajaPeso[kg]
Mín.[mm]Máx.[mm]Mín.[mm]Máx.[mm]Ø5Ø5
LSSU181/3824124135383818190441.2105250.276
LSSU216/3830230235383821690441.2107200.32
LSSU216/4524135642454521690441.2107200.32
LSSU216/6024135657606021690501.2107160.32
LSSU275/6630045063666627590581.51811250.66
LSSU275/7130045068717127590651.51811250.94
LSSU216/7824135675787821690751.51812250.32
LSSU216/9024135687909021690691.51812250.32

-

Valores Característicos - Madera sobre madera - Pendiente únicamente

ReferenciaCapacidad del soporte
Characteristic capacities - Timber to timber - Sloped only
Valores Característicos[kN]Fijaciones
R₁,ₖR₂,ₖViga segundaria
Viga doble TViga doble T Viga doble TViga doble T Ø4,0x35
Cdad
LSSU181/385.17.32.42.45.0
LSSU216/385.17.32.42.47.0
LSSU216/455.19.92.447.0
LSSU216/609.19.92.447.0
LSSU275/66-10.6-5.711.0
LSSU275/719.110.62.45.711.0
LSSU216/789.1-2.4-12.0
LSSU216/9011.112.532.312.0

Valores Característicos - Madera sobre madera - Angulo o ángulo y pendiente

ReferenciaCapacidad del soporte
Characteristic capacities - Timber to timber - Skewed or sloped & skewed
FijacionesValores Característicos[kN]
Viga segundariaR₁,ₖR₂,ₖ
Ø4,0x35Viga doble TMadera C24Viga doble TMadera C24
Cdad
LSSU181/385.03.43.21.51.5
LSSU216/387.03.43.21.51.5
LSSU216/457.03.48.11.54
LSSU216/607.06.88.16.64
LSSU275/6611.0-10.8-5.7
LSSU275/7111.06.810.82.45.7
LSSU216/7812.06.8-2.4-
LSSU216/9012.07.27.132.3

Instalación

Montaje

Fijaciones

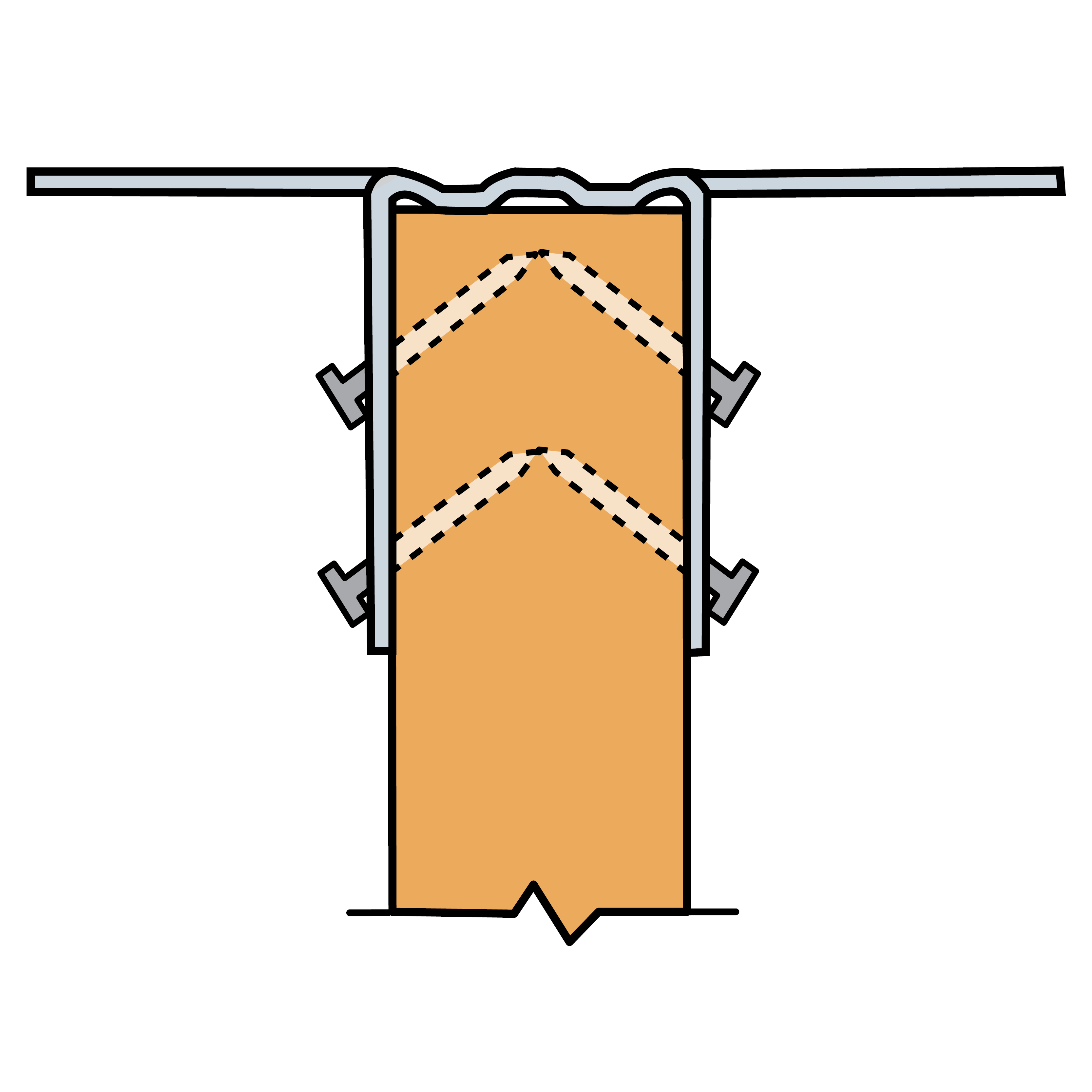

Obround holes allow skewed nailing if necessary.

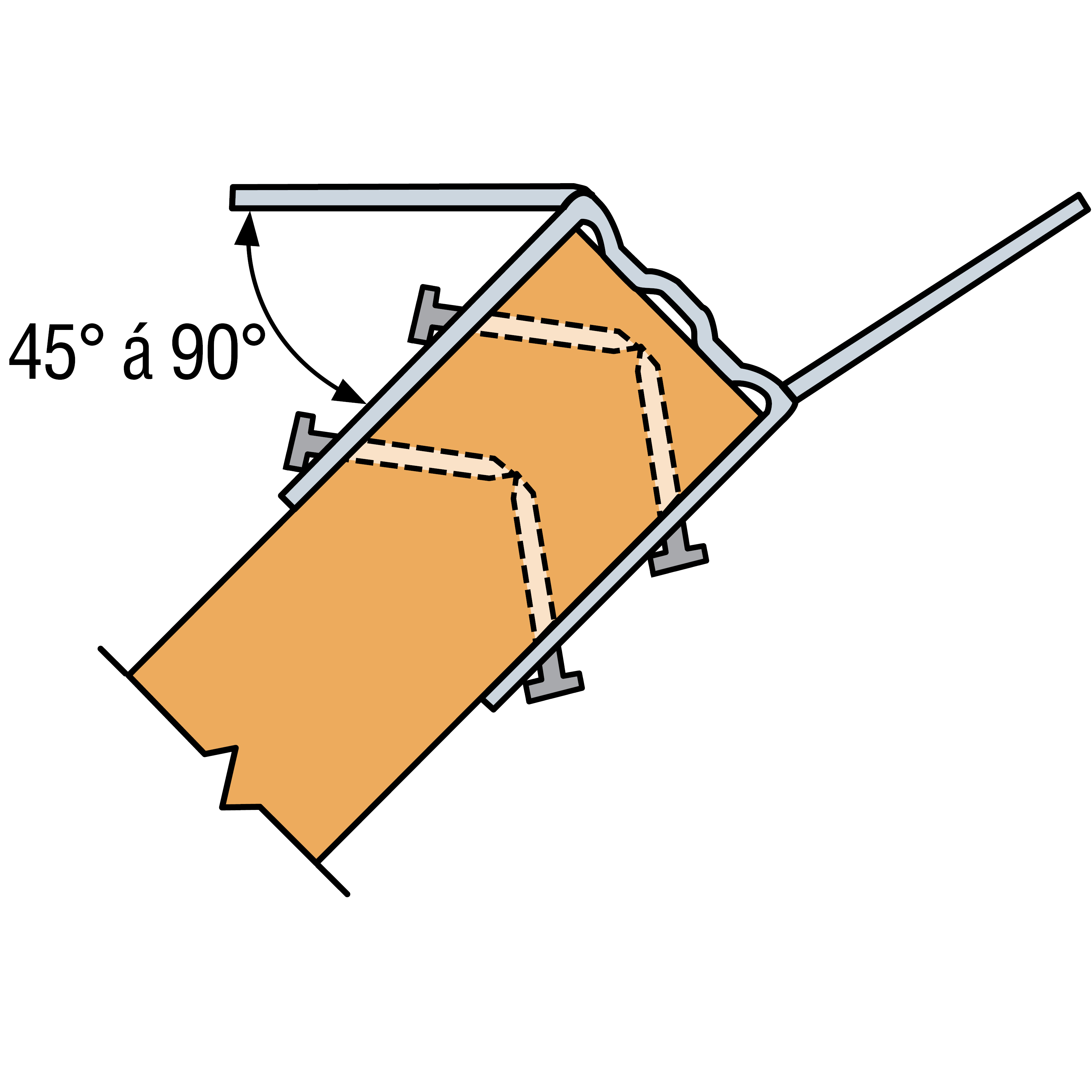

The base must be blocked for a sloped configuration (principal rafter).

Instalación

  • Se debe utilizar refuerzos de alma,

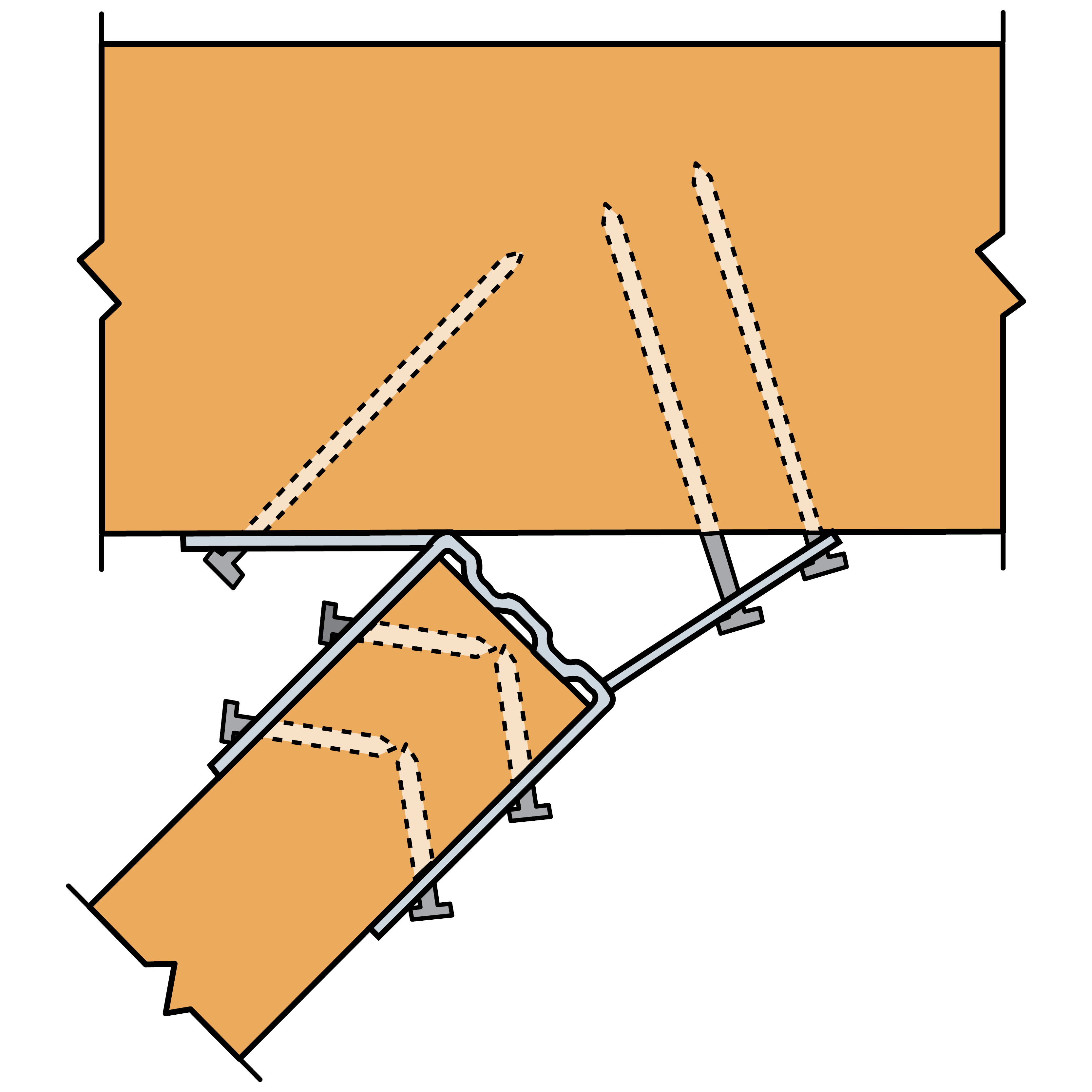

  • Los taladros resgados permitten realizar un clavado oblicuo, si fuese necesario,
  • El bloqueo del pie resulta obligatorio en las configuraciones inclinadas (pares).
