LSTA

Flejes precortados

El fleje precortado LSTA permite, entre otras cosas, soportar esfuerzos de tracción en distintos casos (p. ej., en vigas utilizadas a modo de cabrio unidas a cumbreras).

Marcado CE
Marcado CE
Acero galvanizado Z275
Acero galvanizado Z275
EPD
EPD
Interior
Interior
Clase de servicio 2
Clase de servicio 2

Detalles de producto

Imagenes

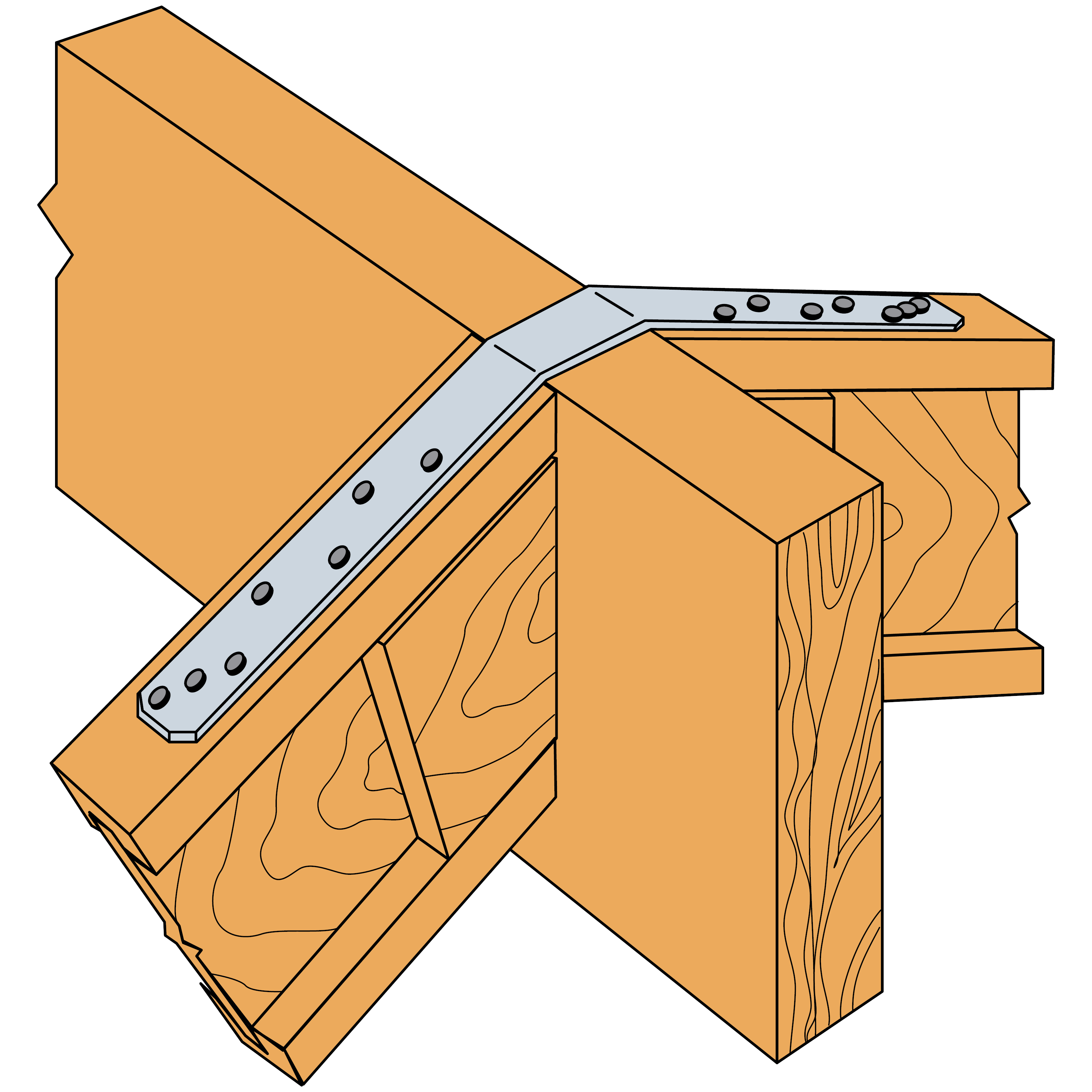

Conexión de cabrios por fleje LSTA

Características

Materia

  • Acero galvanizado G90 (Grado 33) según ASTM A-653,
  • Espesor : 1 mm.

Ventajas

  • Cortado en longitud.

Aplicaciones

Soporte

  • Elemento principal : madera,
  • Elemento secundario : madera maciza, madera laminada, madera compuesta, vigas en "I".

Campos de aplicación

  • Uniones de soleras y cabrios, ...

Datos técnicos

Dimensiones y Valores Característicos

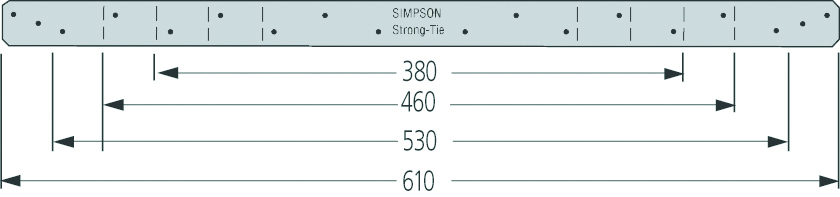

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros[mm]Otro
A[mm]Longitud[mm]Esp.[mm]RedondoPeso[kg]
Ø4.1Ø12
LSTA153238111220.2
LSTA183245711420.1
LSTA243261011820.14

Prestaciones del producto

Dimensiones

Referencia
LSTA15
LSTA18
LSTA24

* R1,k se calcula a partir de las capacidades de las puntas, y no debe exceder el valor máximo.

n = número efectivo de puntas en una línea según el Eurocódigo 5 8.3.1.1 (8)

Instalación

Montaje

Fijaciones

  • Puntas anilladas CNA Ø 4.0, pernos, anclajes, ...
  • Puntas entorchadas N3.75x30.

Instalación

  1. Clave el fleje en el primer elemento de madera.
  2. Tense el fleje en el segundo elemento.
  3. Clave el fleje en el segundo elemento.
