Conectores

ZPRO

Gama ZPRO

DJH-Z

Estribo divisible para el exterior

El DJH-Z es un estribo adecuado para aplicaciones de madera sobre madera en exteriores. Se puede cortar antes de la colocación para adaptarse a anchos de madera entre 45 y 160 mm.

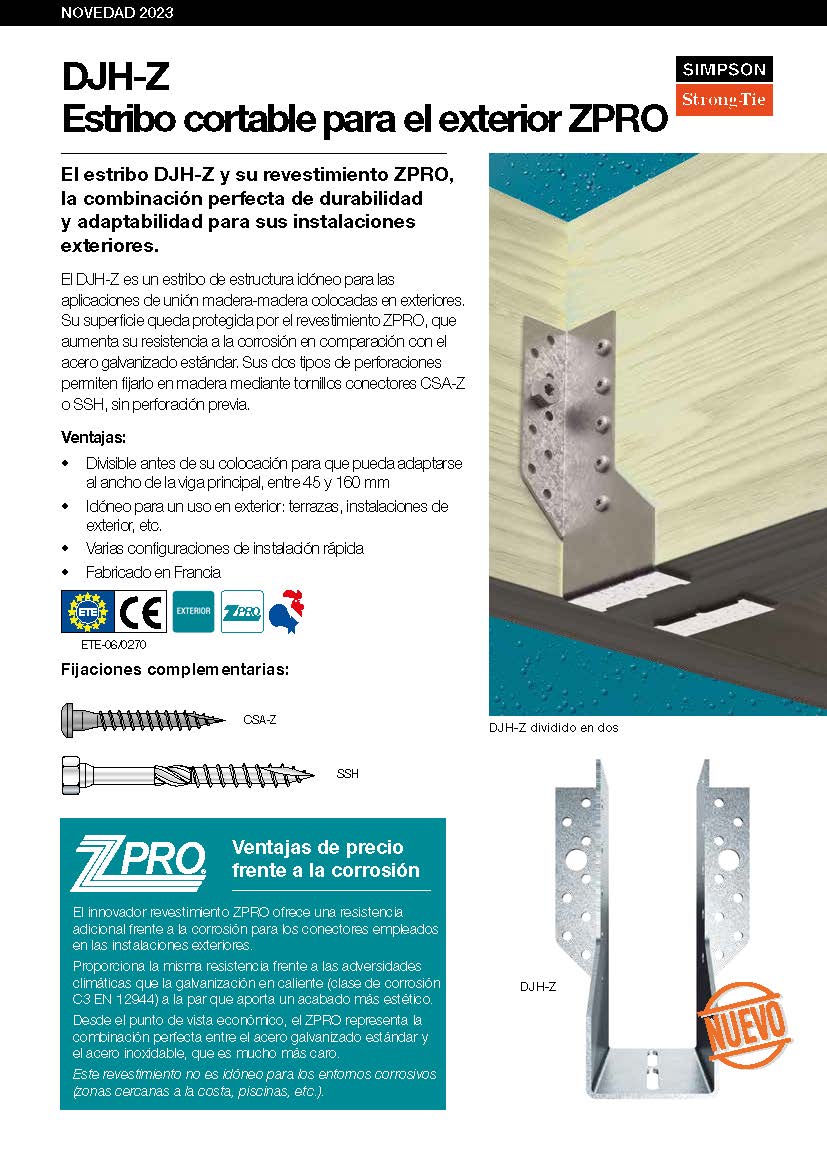

Ficha técnica

Marcado CE

DITE

Nuevo

EPD

Exterior

Zpro

Clase de servicio 3

DJH-Z Sabot sécable pour l’extérieur ZPRO

Detalles de producto

Imagenes

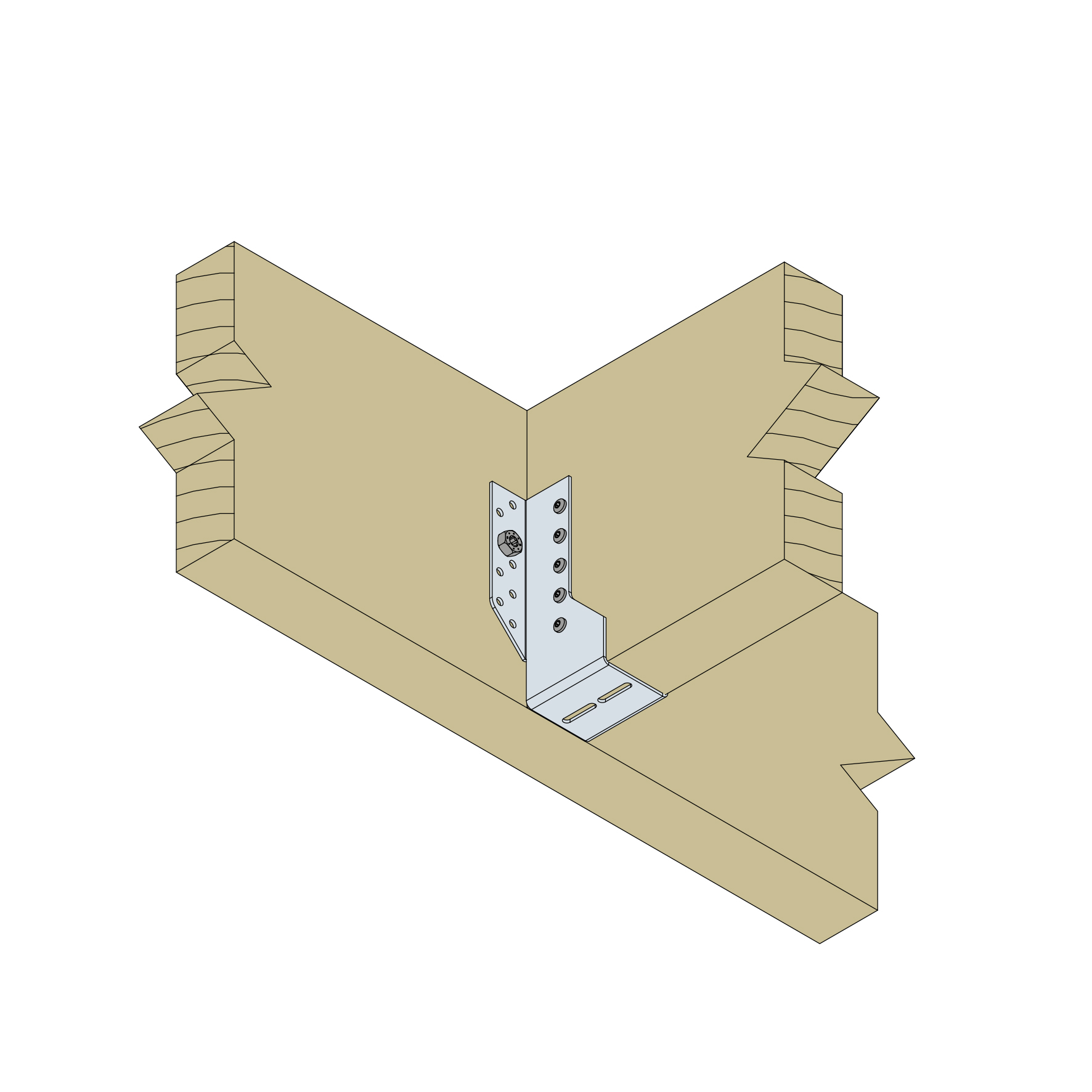

C_DJH_InstIll_Ill_Instld_non-divised_FR_FR_C0_STEP02

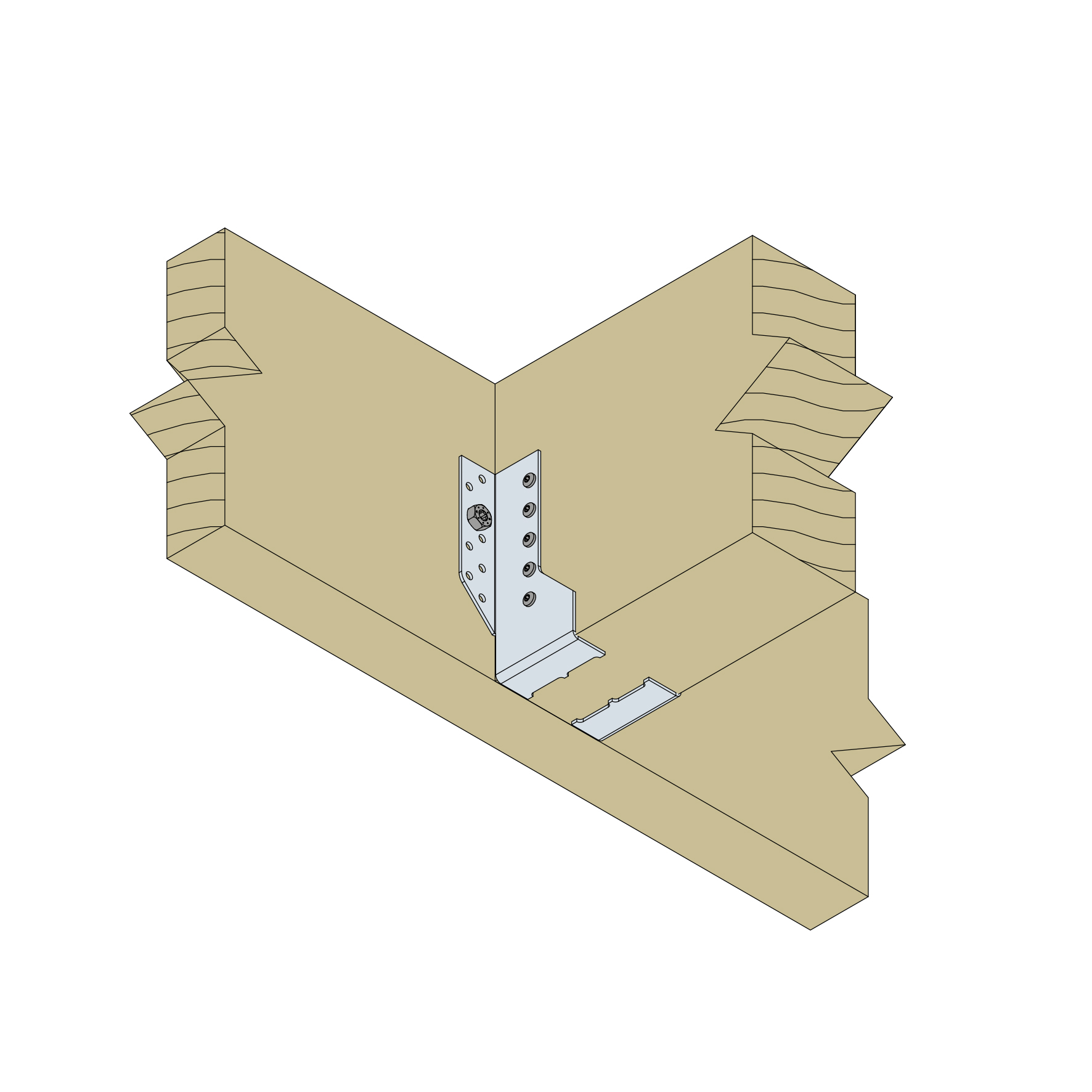

C_DJH_InstIll_Ill_Instld_divised_FR_FR_C0_STEP01

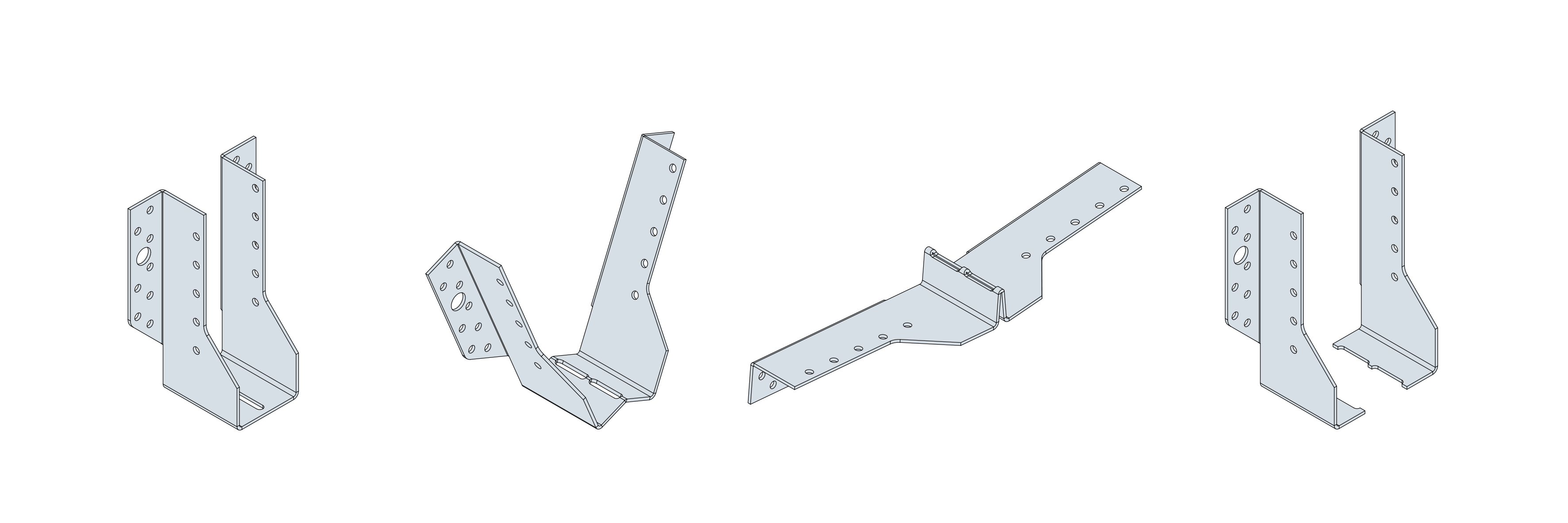

C_DJH_InstIll_Ill_Instld_divising-process_FR_FR_C0

Características

Materia

Acero galvanizado S250GD + ZPro,
El acabado ZPro corresponde con un espesor de zinc alrededor de 55 µm.

Ventajas

Se puede cortar antes de la instalación para adaptarse a anchos de madera entre 45 y 160 mm,
Uso en ambientes exteriores...

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada...
Elemento secundario : madera maciza, madera compuesta, madera laminada...

Campos de uso

Las escuardas ABR-Z son adecuadaa para uso en exteriores.

Terrazas,
Instalaciones en exterior...

Datos técnicos

DIMENSIONES

Dimensiones

Referencia	Dimensiones del crampón
	Otro			Dimensiones y Valores Característicos[mm]					Sección de la madera[mm]				Agujeros soporte		Agujeros viga
	DB nr.	NOBB nr.	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	Espesor[mm]	Anchura		Altura		Redondo		Redondo
	DB nr.	NOBB nr.	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	Espesor[mm]	Mín.[mm]	Máx.[mm]	Mín.[mm]	Máx.[mm]	Ø5	Ø13	Ø5
DJH92/46Z	2604118	-	0.21	46	92	60	28	2	45	160	95	138	8	2	6
DJH137/46Z	2604116	-	0.3	46	137	60	28	2	45	160	147	205	16	2	10
DJH167/46Z	2604117	-	0.35	46	167	60	28	2	45	160	177	250	18	4	12

VALORES CARACTERÍSTICOS - VIGA SOBRE VIGA - CLAVADO TOTAL

Dimensiones

Referencia	Capacidad del entablado
	Valores Característicos - Madera sobre madera - Clavado total[kN]
	Fijaciones		Valores característicos - Madera C24[kN]
	Viga segundaria	Soporte	R₁,ₖ		R4,k		R₂,ₖ		R₃,ₖ
	N°	N°	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	6.0	8.0	11.9	13.5	10.1	11.5	10.3	11.7	1.8	2
DJH137/46Z	10.0	16.0	19.9	22.5	16.9	19.1	18.7	21.2	4.4	5
DJH167/46Z	12.0	18.0	23.9	27	20.3	23	22.3	25.4	5	5.6

Product characteristic capacities - Timber to timber - Partial nailing

Referencia	Capacidad del entablado
	Characteristic values - Timber to timber - Partial nailing
	Fijaciones		Valores característicos - Madera C24[kN]
	Viga segundaria	Soporte	R₁,ₖ		R₃,ₖ		R4,k		R₂,ₖ
	Cdad	Cdad	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	3.0	6.0	6	6.8	1.5	1.7	5.1	5.7	5.5	6.3
DJH137/46Z	6.0	10.0	11.9	13.5	2.9	3.3	10.1	11.5	11.2	12.7
DJH167/46Z	6.0	12.0	11.9	13.5	3.4	3.9	10.1	11.5	11.6	13.1

VALORES CARACTERÍSTICOS - VIGA SOBRE VIGA CON TORNILLO PARA CONNECTOR SSH

Referencia	Capacidad del entablado
	Valores Característicos - Madera sobre madera con tornillo SSH
	Fijaciones			Valores característicos - Madera C24[kN]
	Soporte	Viga segundaria		R₃,ₖ		R₁,ₖ		R₂,ₖ		R4,k
	N°	N°	Tipo	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50
DJH92/46Z	2.0	6.0	CSA5.0x35Z	2.5	3.4	5.8	7.9	5.8	7.7	5	5
DJH137/46Z	2.0	10.0	CSA5.0x35Z	1.2	1.6	5.8	8	5.8	8	5	5
DJH167/46Z	4.0	12.0	CSA5.0x35Z	2	2.7	10.2	14.1	10.2	14.1	10	10

Instalación

Montaje

Fijaciones

CSA5.0x35Z,
CSA5.0x40Z,
SSH10.0x40,
SSH10.0x50...

Installation

Rastrear la ubicación de la viga en el soporte,
Presentar el estribo y dividirlo en dos por la parte central si es necesario,
Fijar las alas de cada lado según el plan de clavado elegido,
Presentar la viga en el estribo y fijarla según el plan de clavado elegido.

Certificación

Declaración de prestaciones (DoP)

es-dop-e06-0270-07-s.pdf

Ver historial

2020-01-09

es-dop-e06-0270-issue-6.pdf

2018-02-16

es-dop-e06-0270-issue-5.pdf

2017-05-02

es-dop-e06-0270-issue-4.pdf

2014-09-02

e399ec62d64b6977a7f28b786789d354396a74d1-pdf.pdf

2013-06-20

9be2b765fedcb225b18dcaf79757c82f3fadbe8f.pdf

2013-03-01

5ff4739abb317a397d6dbadc7863fcc6d04e718c.pdf

Evaluación técnica europea (ETA)

eta-060270-sst-rev-9-2024.pdf

Sin historial disponible

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors

Sin historial disponible
