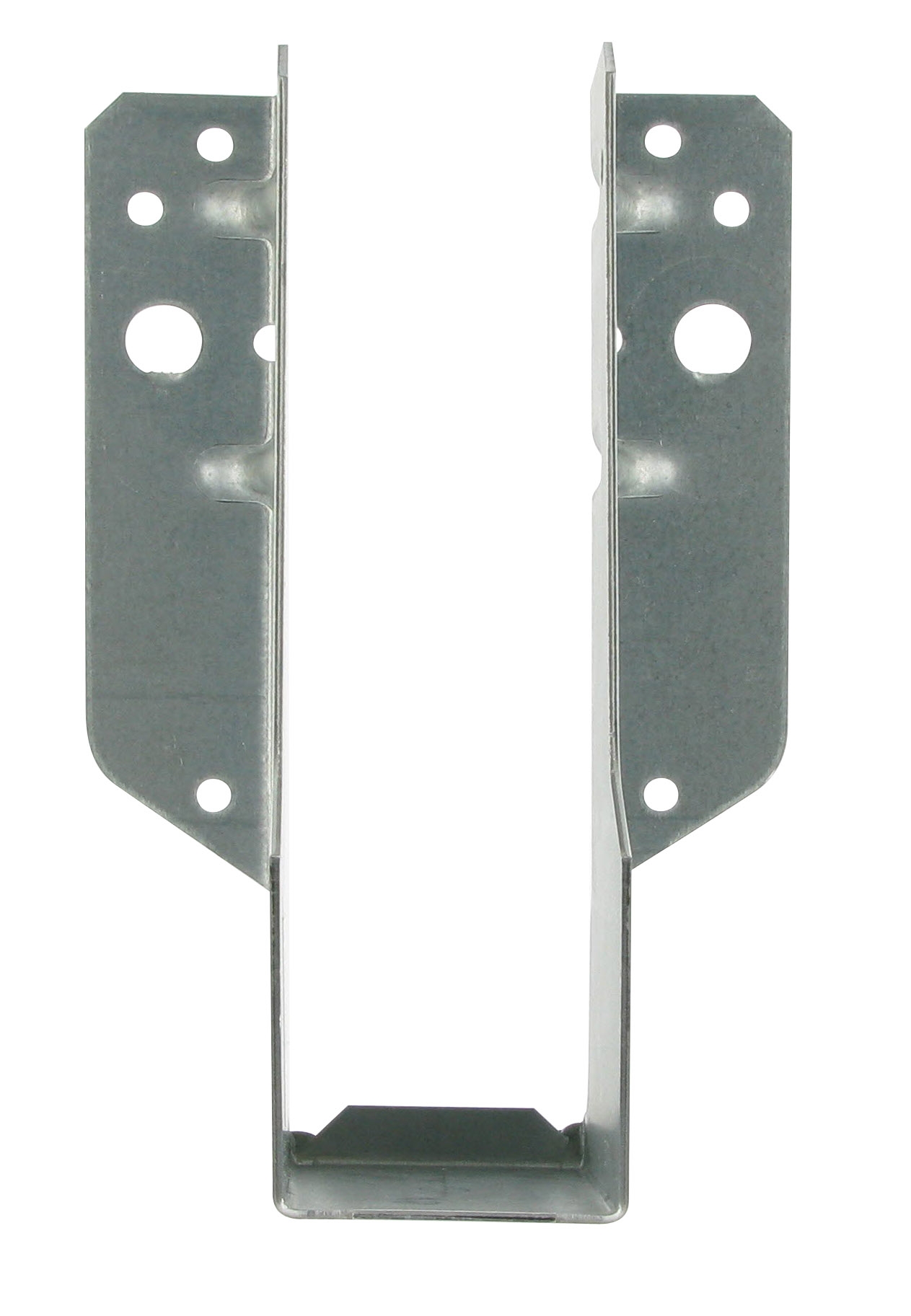

SBE45/168/TF

Etribo con alas exteriores especiales para estructuras ligeras

Diseñado con un número de perforaciones reducido (70 % menos de puntos respecto a un SBE estándar), el estribo de viga SBE45/168/TF está totalmente adaptado para viviendas con armazón de madera. Tiene las mismas ventajas que el resto de referencias de estribos con alas exteriores.

Marcado CE
Marcado CE
DITE
DITE
Alas exteriores
Alas exteriores
Clase de servicio 2
Clase de servicio 2
Interior
Interior
EPD
EPD
Acero electrocincado
Acero electrocincado

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 mm.

Ventajas

  • Estribo optimizado para conseguir una instalación más rápida (requiere un 20% menos de clavos que un estribo SAE),
  • Sistema "Speed prong" que facilita su instalación en elementos de soporte de madera,
  • Menor grosor sin pérdida de resistencia: cubierta metálica para evitar que se despliegue y refuerzos para aumentar la rigidez.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta o madera laminada,
  • Elemento secundario : madera maciza, madera compuesta o maceza laminada.

Campos de aplicación

  • Vigas, correas,
  • Vigas planas y montantes,
  • Apoyos de cabrios,
  • Refuerzo de uniones existentes, ...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
Sección de la madera[mm]Dimensiones y Valores Característicos[mm]Agujeros soporteAgujeros vigaOtro
Anchura[mm]AlturaA[mm]B[mm]C[mm]D[mm]F[mm]Esp.[mm]RedondoRedondo Peso[kg]
Mín.[mm]Máx.[mm]Ø5[mm]Ø11[mm]Ø5[mm]
SBE45/168/TF451702524516852.529541.56220.29

Valores característicos - Viga sobre viga - Clavado total

Dimensiones

ReferenciaCapacidad del soporte
Valores Característicos - Madera sobre madera - Clavado total
FijacionesValores característicos - Madera C24[kN]
SoporteViga segundariaR₁,ₖR₂,ₖ
CdadCdadCNA4.0x35CNA4.0x35
SBE45/168/TF6.0262.7

Instalación

Montaje

Fijaciones

Sobre el elemento secundario :

  • 2 puntas anilladas CNA 4.0 x 35 mm,
  • 2 tornillos CSA 5.0 x 35 mm.

Sobre el elemento principal :
Elemento de soporte de madera :

  • 6 puntas anilladas 4.0 x 35 mm,
  • 6 tornillos CSA 5.0 x 35 mm.

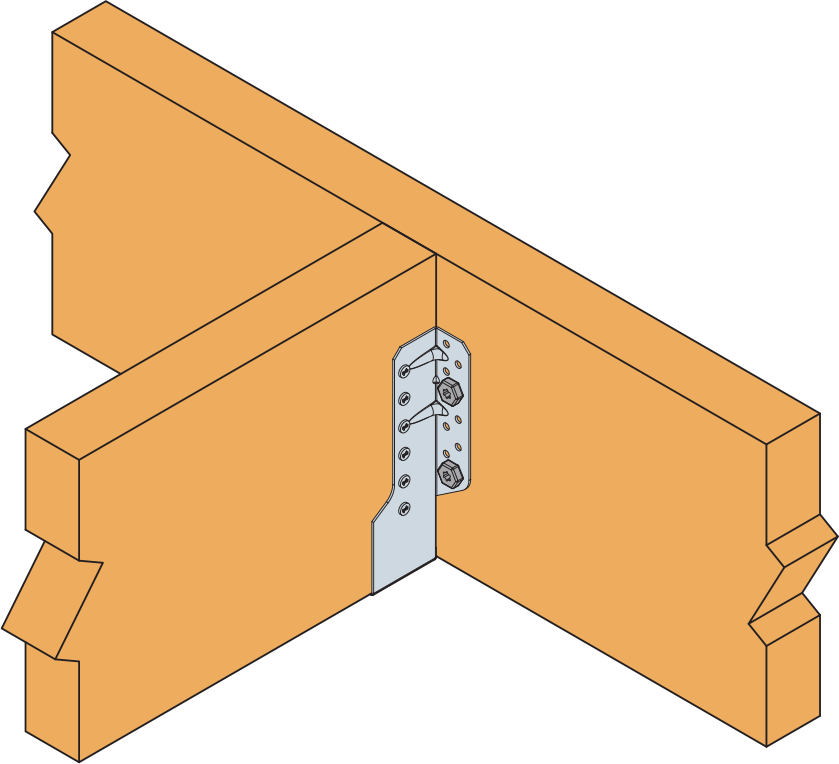

Instalación

Sobre madera :

  1. Trace la situación de la viga principal sobre el elemento principal.
  2. Oriente el estribo y prefije las alas a cada lado.
  3. Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
  4. Finalice la fijación en cada lado.
  5. Oriente la viga principal en el estribo.
  6. Fije la viga principal al estribo.
  7. Existen dos tipos de clavado sobre madera, total o parcial.

Sobre hormigón :

  1. Método 1 : Trace la situación de los agujeros con la ayuda de la tabla de posiciones de los agujeros disponible en la ficha técnica.
  2. Método 2 : Trace la situación de la viga sobre el soporte, oriente el estribo e identifique los centros de los agujeros.
  3. Perfore el soporte con una broca adaptada.
  4. Oriente el estribo y fíjelo sobre el soporte con pasadores de anclaje.
  5. Oriente la viga principal en el estribo.
  6. Fije la viga principal al estribo.

Certificación

Evaluación técnica europea (ETA)

Sin historial disponible

Declaraciones ambientales de productos (DAP)

Sin historial disponible
