GSE 4

Gran estribo con alas exteriores

El uso de estribos grandes con alas exteriores se recomienda en numerosos casos. Permiten ensamblar las estructuras de forma eficaz, sin necesidad de realizar un mecanizado específico, y mejoran su fiabilidad. La multitud de aplicaciones que posibilitan estos productos así como su justificación en situación de incendio, sobre madera y hormigón, hacen que resulten elementos imprescindibles en el sector de la construcción, incluido para los edificios públicos.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Fuego

Acero electrocincado 20µm

EPD

Detalles de producto

Imagenes


Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346,
Espesor 4 mm.

Ventajas

Resistencia al fuego de 30 minutos según el Eurocódigo 5,
Instalación rápida y sencilla,
Anchuras a elegir según los intervalos indicados...

Aplicaciones

Soporte

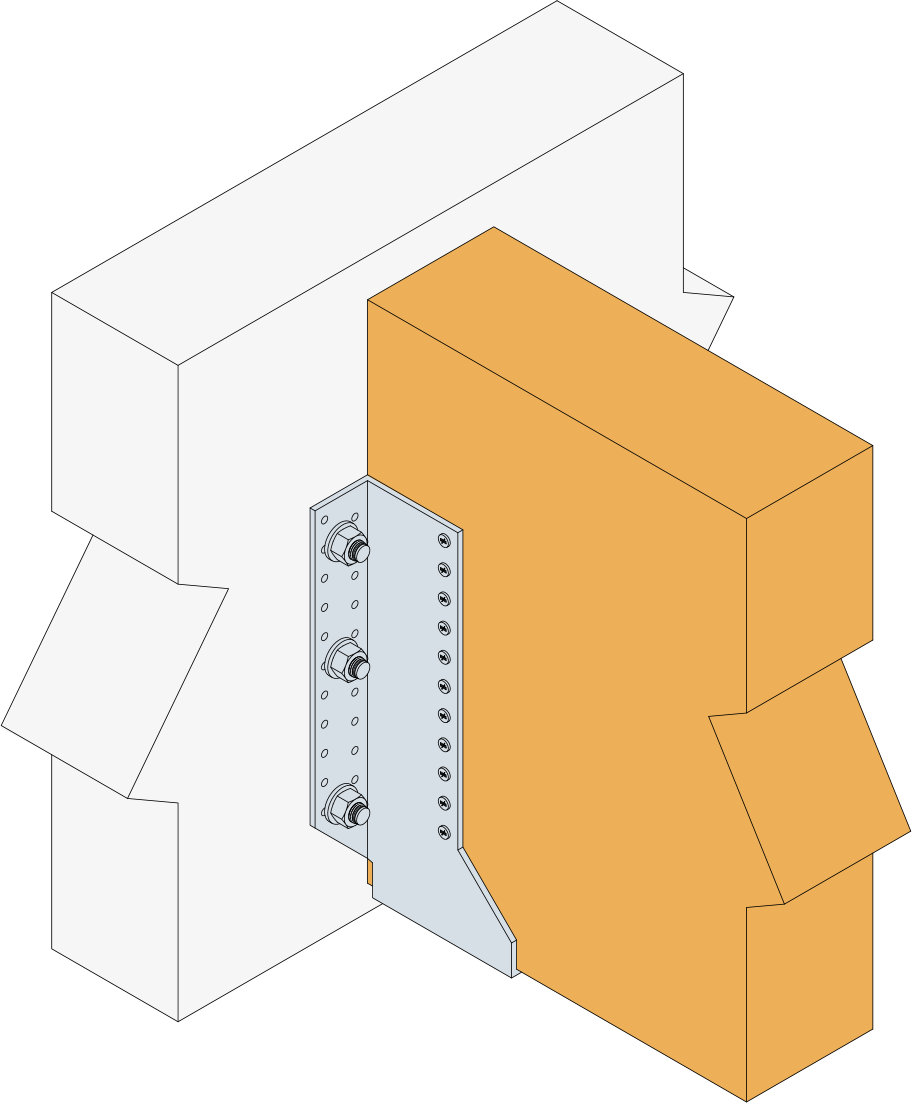

Elemento principal : madera maciza, madera compuesta, madera laminada, hormigón, acero...

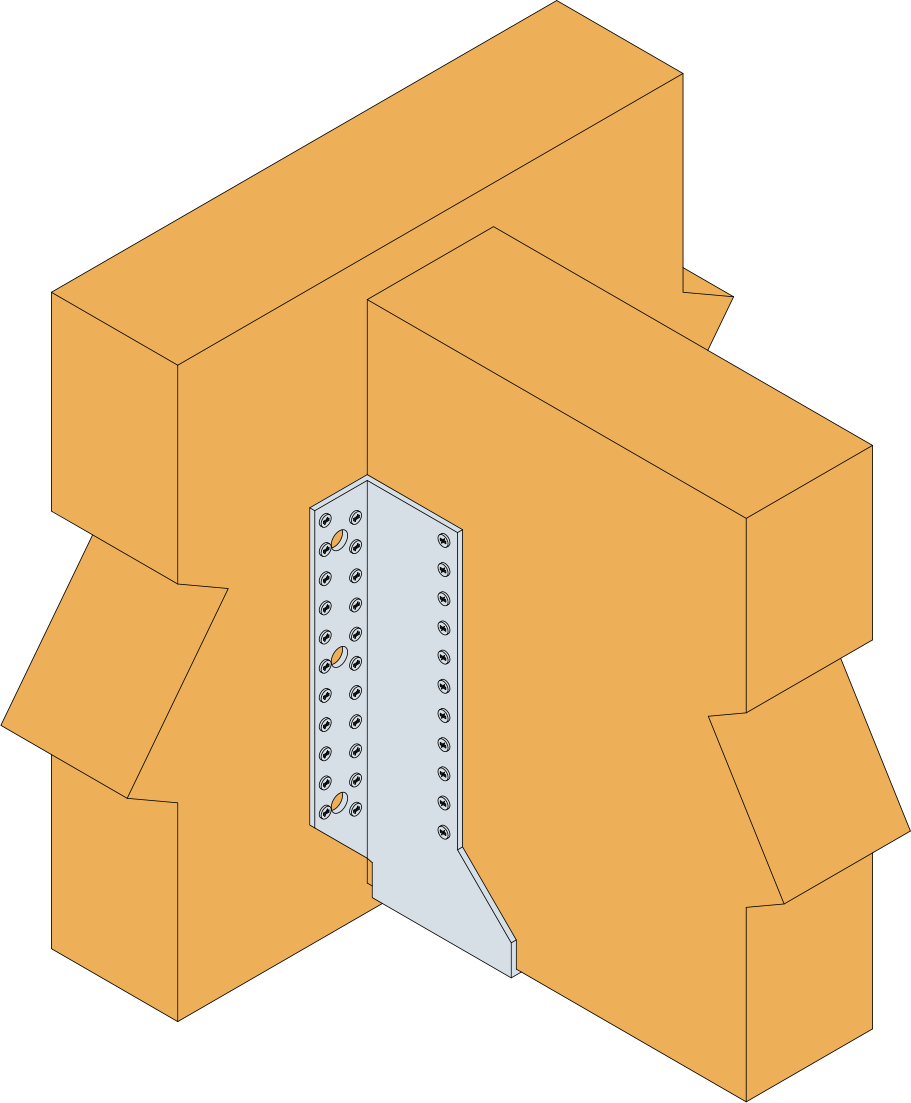

Elemento secundario : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados...

Usos

Vigas,correas,
Vigas planas y montantes de revestimientos,
Apoyos de cabrios,
Refuerzo de uniones existentes...

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Datos técnicos

Dimensiones

Desarrollos y anchuras

Modelo	Dimensiones [mm]
Modelo	Desarrollo	Anchura	Profundidad
GSE300/4X	300	32 - 110	110
GSE340/4X	340	32 - 110	110
GSE380/4X	380	32 - 136	110
GSE440/4X	440	32 - 136	110
GSE500/4X	500	32 - 136	110
GSE500/4X-AL	500	137 - 200	110
GSE540/4X	540	32 - 136	110
GSE540/4X-AL	540	137 - 200	110
GSE600/4X	600	32 - 136	110
GSE600/4X-AL	600	137 - 200	110
GSE660/4X	660	32 - 136	110
GSE660/4X-AL	660	137 - 200	110
GSE720/4X	720	32 - 136	110
GSE720/4X-AL	720	137 - 200	110
GSE780/4X	780	32 - 136	110
GSE780/4X-AL	780	137 - 200	110
GSE840/4X	840	32 - 136	110
GSE840/4X-AL	840	137 - 200	110
GSE900/4X	900	32 - 136	110
GSE900/4X-AL	900	137 - 200	110
GSE960/4X	960	32 - 136	110
GSE960/4X-AL	960	137 - 200	110
GSE1020/4X	1020	32 - 136	110
GSE1020/4X-AL	1020	137 - 200	110

Para anchos intermedios, la resistencia característica a tener en cuenta (incluso para los valores al fuego) es el valor más bajo dado para los anchos inferiores y superiores con desarrollo idéntico.

Para obtener más información sobre los valores de carga en función de la anchura del estribo, contacte con nuestro Departamento Técnico.

Dimensiones

Modelo	Dimensiones de la viga [mm]			Dimensiones [mm]						Agujeros soporte		Agujeros viga	Peso [kg]
	Anchura	Altura		A	B	C	D	F	t	Ø5	Ø13	Ø5
	Anchura	Mín.	Máx.	A	B	C	D	F	t	Ø5	Ø13	Ø5
GSE300/32/4	32	144	201	32	134	110	45.5	118	4	12	2	6	1
GSE340/32/4	32	164	231	32	154	110	45.5	118	4	16	2	8	1.2
GSE300/38/4	38	141	197	38	131	110	45.5	118	4	12	2	6	1
GSE340/38/4	38	161	227	38	151	110	45.5	118	4	16	2	8	1.2
GSE440/38/4	38	211	302	38	201	110	45.5	118	4	22	4	12	1.5
GSE300/50/4	50	135	188	50	125	110	45.5	118	4	12	2	6	1
GSE340/50/4	50	155	218	50	145	110	45.5	118	4	16	2	8	1.2
GSE500/50/4	50	235	338	50	225	110	45.5	118	4	28	4	14	1.6
GSE300/64/4	64	128	177	64	118	110	45.5	118	4	12	2	6	1
GSE340/64/4	64	148	207	64	138	110	45.5	118	4	16	2	8	1.2
GSE380/64/4	64	168	237	64	158	110	45.5	118	4	16	4	8	1.3
GSE380/70/4	70	165	233	70	155	110	45.5	118	4	16	4	8	1.3
GSE440/70/4	70	195	278	70	185	110	45.5	118	4	22	4	12	1.5
GSE500/70/4	70	225	323	70	215	110	45.5	118	4	28	4	14	1.6
GSE380/76/4	76	162	228	76	152	110	45.5	118	4	16	4	8	1.3
GSE440/76/4	76	192	273	76	182	110	45.5	118	4	22	4	12	1.5
GSE500/76/4	76	222	318	76	212	110	45.5	118	4	28	4	14	1.6
GSE380/80/4	80	160	225	80	150	110	45.5	118	4	16	4	8	1.3
GSE440/80/4	80	190	270	80	180	110	45.5	118	4	22	4	12	1.5
GSE500/80/4	80	220	315	80	210	110	45.5	118	4	28	4	14	1.6
GSE540/80/4	80	240	345	80	230	110	45.5	118	4	32	4	16	1.8
GSE600/80/4	80	270	390	80	260	110	45.5	118	4	38	4	20	2
GSE660/80/4	80	300	435	80	290	110	45.5	118	4	44	6	22	2.1
GSE720/80/4	80	330	480	80	320	110	45.5	118	4	50	6	26	2.3
GSE780/80/4	80	360	525	80	350	110	45.5	118	4	56	6	28	2.7
GSE840/80/4	80	390	570	80	380	110	45.5	118	4	62	6	32	2.9
GSE900/80/4	80	420	615	80	410	110	45.5	118	4	68	6	36	3
GSE960/80/4	80	450	660	80	440	110	45.5	118	4	74	6	38	3.2
GSE1020/80/4	80	480	705	80	470	110	45.5	118	4	80	6	40	3.4
GSE380/90/4	90	155	218	90	145	110	45.5	118	4	16	4	8	1.3
GSE440/90/4	90	185	263	90	175	110	45.5	118	4	22	4	12	1.5
GSE500/90/4	90	215	308	90	205	110	45.5	118	4	28	4	14	1.6
GSE540/90/4	90	235	338	90	225	110	45.5	118	4	32	4	16	1.8
GSE600/90/4	90	265	383	90	255	110	45.5	118	4	38	4	20	2
GSE660/90/4	90	295	428	90	285	110	45.5	118	4	44	6	22	2.1
GSE720/90/4	90	325	473	90	315	110	45.5	118	4	50	6	26	2.3
GSE780/90/4	90	355	518	90	345	110	45.5	118	4	56	6	28	2.7
GSE840/90/4	90	385	563	90	375	110	45.5	118	4	62	6	32	2.9
GSE900/90/4	90	415	608	90	405	110	45.5	118	4	68	6	36	3
GSE960/90/4	90	445	653	90	435	110	45.5	118	4	74	6	38	3.2
GSE1020/90/4	90	475	698	90	465	110	45.5	118	4	80	6	40	3.4
GSE380/100/4	100	150	210	100	140	110	45.5	118	4	16	2	8	1.3
GSE440/100/4	100	180	255	100	170	110	45.5	118	4	22	4	12	1.5
GSE500/100/4	100	210	300	100	200	110	45.5	118	4	28	4	14	1.6
GSE540/100/4	100	230	330	100	220	110	45.5	118	4	32	4	16	1.9
GSE600/100/4	100	260	375	100	250	110	45.5	118	4	38	4	20	2
GSE660/100/4	100	290	420	100	280	110	45.5	118	4	44	6	22	2.1
GSE720/100/4	100	320	465	100	310	110	45.5	118	4	50	6	26	2.3
GSE780/100/4	100	350	510	100	340	110	45.5	118	4	56	6	28	2.7
GSE840/100/4	100	380	555	100	370	110	45.5	118	4	62	6	32	2.9
GSE900/100/4	100	410	600	100	400	110	45.5	118	4	68	6	36	3
GSE960/100/4	100	440	645	100	430	110	45.5	118	4	74	6	38	3.2
GSE1020/100/4	100	470	690	100	460	110	45.5	118	4	80	6	40	3.4
GSE540/120/4	120	220	315	120	210	110	45.5	118	4	32	4	16	1.9
GSE600/120/4	120	250	360	120	240	110	45.5	118	4	38	4	20	2
GSE660/120/4	120	280	405	120	270	110	45.5	118	4	44	6	22	2.1
GSE720/120/4	120	310	450	120	300	110	45.5	118	4	50	6	26	2.3
GSE780/120/4	120	340	495	120	330	110	45.5	118	4	56	6	28	2.7
GSE840/120/4	120	370	540	120	360	110	45.5	118	4	62	6	32	2.9
GSE900/120/4	120	400	585	120	390	110	45.5	118	4	68	6	36	3
GSE960/120/4	120	430	630	120	420	110	45.5	118	4	74	6	38	3.2
GSE1020/120/4	120	460	675	120	450	110	45.5	118	4	80	6	40	3.4
GSE500/140/4	140	190	270	140	180	110	45.5	118	4	22	2	12	1.6
GSE540/140/4	140	210	300	140	200	110	45.5	118	4	26	4	14	1.8
GSE600/140/4	140	240	345	140	230	110	45.5	118	4	32	4	18	2
GSE660/140/4	140	270	390	140	260	110	45.5	118	4	38	4	20	2.1
GSE720/140/4	140	300	435	140	290	110	45.5	118	4	44	6	24	2.3
GSE780/140/4	140	330	480	140	320	110	45.5	118	4	50	6	26	2.7
GSE840/140/4	140	360	525	140	350	110	45.5	118	4	56	6	30	2.9
GSE900/140/4	140	390	570	140	380	110	45.5	118	4	62	6	32	3
GSE960/140/4	140	420	615	140	410	110	45.5	118	4	68	6	34	3.2
GSE1020/140/4	140	450	660	140	440	110	45.5	118	4	74	6	38	3.4
GSE500/160/4	160	180	255	160	170	110	45.5	118	4	22	2	12	1.6
GSE540/160/4	160	200	285	160	190	110	45.5	118	4	26	4	14	1.8
GSE600/160/4	160	230	330	160	220	110	45.5	118	4	32	4	18	2
GSE660/160/4	160	260	375	160	250	110	45.5	118	4	38	4	20	2.1
GSE720/160/4	160	290	420	160	280	110	45.5	118	4	44	6	24	2.3
GSE780/160/4	160	320	465	160	310	110	45.5	118	4	50	6	26	2.7
GSE840/160/4	160	350	510	160	340	110	45.5	118	4	56	6	30	2.9
GSE900/160/4	160	380	555	160	370	110	45.5	118	4	62	6	32	3
GSE960/160/4	160	410	600	160	400	110	45.5	118	4	68	6	34	3.2
GSE1020/160/4	160	440	645	160	430	110	45.5	118	4	74	6	38	3.4
GSE500/180/4	180	170	240	180	160	110	45.5	118	4	22	2	12	1.6
GSE540/180/4	180	190	270	180	180	110	45.5	118	4	26	4	14	1.8
GSE600/180/4	180	220	315	180	210	110	45.5	118	4	32	4	18	2
GSE660/180/4	180	250	360	180	240	110	45.5	118	4	38	4	20	2.1
GSE720/180/4	180	280	405	180	270	110	45.5	118	4	44	6	24	2.3
GSE780/180/4	180	310	450	180	300	110	45.5	118	4	50	6	26	2.7
GSE840/180/4	180	340	495	180	330	110	45.5	118	4	56	6	30	2.9
GSE900/180/4	180	370	540	180	360	110	45.5	118	4	62	6	32	3
GSE960/180/4	180	400	585	180	390	110	45.5	118	4	68	6	34	3.2
GSE1020/180/4	180	430	630	180	420	110	45.5	118	4	74	6	38	3.4
GSE500/200/4	200	160	225	200	150	110	45.5	118	4	22	2	12	1.6
GSE540/200/4	200	180	255	200	170	110	45.5	118	4	26	4	14	1.8
GSE600/200/4	200	210	300	200	200	110	45.5	118	4	32	4	18	2
GSE660/200/4	200	240	345	200	230	110	45.5	118	4	38	4	20	2.1
GSE720/200/4	200	270	390	200	260	110	45.5	118	4	44	6	24	2.3
GSE780/200/4	200	300	435	200	290	110	45.5	118	4	50	6	26	2.7
GSE840/200/4	200	330	480	200	320	110	45.5	118	4	56	6	30	2.9
GSE900/200/4	200	360	525	200	350	110	45.5	118	4	62	6	32	3
GSE960/200/4	200	390	570	200	380	110	45.5	118	4	68	6	34	3.2
GSE1020/200/4	200	420	615	200	410	110	45.5	118	4	74	6	38	3.4

Valores Característicos - Madera sobre madera - Clavado parcial

Modelo	Valores Característicos - Madera sobre madera - Clavado parcial
	Fijaciones		Valores Característicos - Madera C24 [kN]
	Soporte	Viga segundaria	R1.k		R2.k		R3.k		R4.k
	Ctd	Ctd	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50
GSE300/32/4	6	4	4.9	-	1.3	-	1.3	-	1.8	-
GSE340/32/4	8	4	6.8	-	2.1	-	1.3	-	2.5	-
GSE300/38/4	6	4	4.8	-	1.3	-	1.5	-	1.8	-
GSE340/38/4	8	4	6.7	-	2.1	-	1.4	-	2.5	-
GSE440/38/4	12	6	10.9	-	4.3	-	2	-	3.7	-
GSE300/50/4	6	4	4.6	-	1.3	-	1.7	-	1.8	-
GSE340/50/4	8	4	6.4	-	2.1	-	1.7	-	2.5	-
GSE500/50/4	14	8	13	-	5.6	-	2.9	-	4.3	-
GSE300/64/4	6	4	-	6.5	-	2	-	2.8	-	2.9
GSE340/64/4	8	4	-	9.1	-	3.3	-	2.8	-	3.9
GSE380/64/4	8	4	-	10.5	-	3.3	-	2.8	-	3.9
GSE380/70/4	8	4	-	10.3	-	3.3	-	2.9	-	3.9
GSE440/70/4	12	6	-	14.7	-	6.7	-	4.1	-	5.9
GSE500/70/4	14	8	-	18.3	-	8.8	-	5.1	-	6.9
GSE380/76/4	8	4	-	10.1	-	3.3	-	3	-	3.9
GSE440/76/4	12	6	-	14.5	-	6.7	-	4.3	-	5.9
GSE500/76/4	14	8	-	18	-	8.8	-	5.4	-	6.9
GSE380/80/4	8	4	-	9.9	-	3.3	-	3.1	-	3.9
GSE440/80/4	12	6	-	14.3	-	6.7	-	4.4	-	5.9
GSE500/80/4	14	8	-	17.8	-	8.8	-	5.5	-	6.9
GSE540/80/4	16	8	-	19.9	-	11.1	-	5.3	-	7.8
GSE600/80/4	20	10	-	23.9	-	16.3	-	6.2	-	9.8
GSE660/80/4	22	12	-	27.9	-	19.2	-	7	-	10.8
GSE720/80/4	26	14	-	31.9	-	24.8	-	7.6	-	12.7
GSE780/80/4	28	14	-	31.9	-	24.8	-	7.1	-	13.7
GSE840/80/4	32	16	-	35.9	-	28.4	-	7.6	-	15.7
GSE900/80/4	34	18	-	39.9	-	31.9	-	8	-	16.7
GSE960/80/4	38	20	-	43.9	-	35.5	-	8.4	-	18.6
GSE1020/80/4	40	20	-	43.9	-	35.5	-	7.9	-	19.6
GSE380/90/4	8	4	-	9.6	-	3.3	-	3.2	-	3.9
GSE440/90/4	12	6	-	13.8	-	6.7	-	4.6	-	5.9
GSE500/90/4	14	8	-	17.3	-	8.8	-	5.8	-	6.9
GSE540/90/4	16	8	-	19.9	-	11.1	-	5.6	-	7.8
GSE600/90/4	20	10	-	23.9	-	16.3	-	6.6	-	9.8
GSE660/90/4	22	12	-	27.9	-	19.2	-	7.5	-	10.8
GSE720/90/4	26	14	-	31.9	-	24.8	-	8.2	-	12.7
GSE780/90/4	28	14	-	31.9	-	24.8	-	7.7	-	13.7
GSE840/90/4	32	16	-	35.9	-	28.4	-	8.3	-	15.7
GSE900/90/4	34	18	-	39.9	-	31.9	-	8.8	-	16.7
GSE960/90/4	38	20	-	43.9	-	35.5	-	9.2	-	18.6
GSE1020/90/4	40	20	-	43.9	-	35.5	-	8.7	-	19.6
GSE380/100/4	8	4	-	9.2	-	3.3	-	3.3	-	3.9
GSE440/100/4	12	6	-	13.3	-	6.7	-	4.8	-	5.9
GSE500/100/4	14	8	-	16.8	-	8.8	-	6.1	-	6.9
GSE540/100/4	16	8	-	19.9	-	11.1	-	5.9	-	7.8
GSE600/100/4	20	10	-	23.9	-	16.3	-	7	-	9.8
GSE660/100/4	22	12	-	27.9	-	19.2	-	8	-	10.8
GSE720/100/4	26	14	-	31.9	-	24.8	-	8.8	-	12.7
GSE780/100/4	28	14	-	31.9	-	24.8	-	8.3	-	13.7
GSE840/100/4	32	16	-	35.9	-	28.4	-	8.9	-	15.7
GSE900/100/4	34	18	-	39.9	-	31.9	-	9.5	-	16.7
GSE960/100/4	38	20	-	43.9	-	35.5	-	10	-	18.6
GSE1020/100/4	40	20	-	43.9	-	35.5	-	9.5	-	19.6
GSE540/120/4	16	8	-	19	-	11.1	-	6.3	-	7.8
GSE600/120/4	20	10	-	23.9	-	16.3	-	7.6	-	9.8
GSE660/120/4	22	12	-	27.9	-	19.2	-	8.7	-	10.8
GSE720/120/4	26	14	-	31.9	-	24.8	-	9.7	-	12.7
GSE780/120/4	28	14	-	31.9	-	24.8	-	9.2	-	13.7
GSE840/120/4	32	16	-	35.9	-	28.4	-	10	-	15.7
GSE900/120/4	34	18	-	39.9	-	31.9	-	10.7	-	16.7
GSE960/120/4	38	20	-	43.9	-	35.5	-	11.4	-	18.6
GSE1020/120/4	40	20	-	43.9	-	35.5	-	10.8	-	19.6
GSE500/140/4	12	6	-	14.3	-	6.7	-	5.2	-	5.9
GSE540/140/4	14	8	-	16.8	-	8.8	-	6.9	-	6.9
GSE600/140/4	18	10	-	21.8	-	13.6	-	8.3	-	8.8
GSE660/140/4	20	10	-	23.9	-	16.3	-	8	-	9.8
GSE720/140/4	24	12	-	27.9	-	21.3	-	9.3	-	11.8
GSE780/140/4	26	13	-	31.9	-	24.8	-	10.4	-	12.7
GSE840/140/4	30	15	-	35.9	-	28.4	-	11.4	-	14.7
GSE900/140/4	32	16	-	35.9	-	28.4	-	10.9	-	15.7
GSE960/140/4	36	17	-	39.9	-	31.9	-	11.8	-	16.7
GSE1020/140/4	38	19	-	43.9	-	35.5	-	12.5	-	18.6
GSE500/160/4	12	6	-	13.3	-	6.7	-	5.4	-	5.9
GSE540/160/4	14	8	-	15.8	-	8.8	-	7.1	-	6.9
GSE600/160/4	18	10	-	23.9	-	16.3	-	8.6	-	8.8
GSE660/160/4	20	10	-	23.9	-	16.3	-	8.4	-	9.8
GSE720/160/4	24	12	-	27.9	-	21.3	-	9.7	-	11.8
GSE780/160/4	26	13	-	31.9	-	24.8	-	11	-	12.7
GSE840/160/4	30	15	-	35.9	-	28.4	-	12.1	-	14.7
GSE900/160/4	32	16	-	35.9	-	28.4	-	11.7	-	15.7
GSE960/160/4	36	17	-	39.9	-	31.9	-	12.6	-	16.7
GSE1020/160/4	38	19	-	43.9	-	35.5	-	13.5	-	18.6
GSE500/180/4	12	6	-	12.2	-	6.7	-	5.5	-	5.9
GSE540/180/4	14	8	-	14.7	-	8.8	-	7.2	-	6.9
GSE600/180/4	18	10	-	23.9	-	16.3	-	8.8	-	8.8
GSE660/180/4	20	10	-	23.9	-	16.3	-	8.6	-	9.8
GSE720/180/4	24	12	-	27.9	-	21.3	-	10.1	-	11.8
GSE780/180/4	26	13	-	31.9	-	24.8	-	11.4	-	12.7
GSE840/180/4	30	15	-	35.9	-	28.4	-	12.6	-	14.7
GSE900/180/4	32	16	-	35.9	-	28.4	-	12.2	-	15.7
GSE960/180/4	36	17	-	39.9	-	31.9	-	13.3	-	16.7
GSE1020/180/4	38	19	-	43.9	-	35.5	-	14.3	-	18.6
GSE500/200/4	12	6	-	11.1	-	6.7	-	5.5	-	5.9
GSE540/200/4	14	8	-	13.5	-	8.8	-	7.3	-	6.9
GSE600/200/4	18	10	-	22.7	-	16.3	-	9	-	8.8
GSE660/200/4	20	10	-	22.7	-	16.3	-	8.8	-	9.8
GSE720/200/4	24	12	-	27.9	-	21.3	-	10.3	-	11.8
GSE780/200/4	26	13	-	31.9	-	24.8	-	11.8	-	12.7
GSE840/200/4	30	15	-	35.9	-	28.4	-	13.1	-	14.7
GSE900/200/4	32	16	-	35.9	-	28.4	-	12.7	-	15.7
GSE960/200/4	36	17	-	39.9	-	31.9	-	13.9	-	16.7
GSE1020/200/4	38	19	-	43.9	-	35.5	-	15	-	18.6

Los valores indicados en la tabla más arriba son válidos para la aplicación viga sobre viga y viga sobre pilar, siempre que se respeten las plantillas de clavado parciales específicas para cada configuración indicadas en nuestro ETE-06/0270 página 17.

Valores Característicos - Madera sobre hormigón

Modelo	Valores Característicos - Madera sobre hormigón o acero
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R1.k		R2.k		R3.k		R4.k
	Ctd	Tipo	Ctd	Tipo	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50
GSE300/32/4	2	Ø12*	6	CNA	12.1	-	8	-	20	-	10.4	-
GSE340/32/4	2	Ø12*	8	CNA	15.1	-	10.7	-	20	-	10.4	-
GSE300/38/4	2	Ø12*	6	CNA	12.1	-	8	-	20	-	10.4	-
GSE340/38/4	2	Ø12*	8	CNA	15.1	-	10.7	-	20	-	10.4	-
GSE440/38/4	4	Ø12*	12	CNA	21.1	-	16.1	-	20	-	20.8	-
GSE300/50/4	2	Ø12*	8	CNA	12.1	-	8	-	20	-	10.4	-
GSE340/50/4	2	Ø12*	8	CNA	15.1	-	10.7	-	20	-	10.4	-
GSE500/50/4	4	Ø12*	14	CNA	24.1	-	18.8	-	20	-	20.8	-
GSE300/64/4	2	Ø12*	6	CNA	-	16	-	10.6	-	20	-	10.4
GSE340/64/4	2	Ø12*	8	CNA	-	19.9	-	14.2	-	20	-	10.4
GSE380/64/4	4	Ø12*	8	CNA	-	19.9	-	14.2	-	20	-	17.8
GSE380/70/4	2	Ø12*	8	CNA	-	19.9	-	14.2	-	20	-	17.8
GSE440/70/4	4	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	20.8
GSE500/70/4	4	Ø12*	12	CNA	-	31.9	-	24.8	-	20	-	20.8
GSE380/76/4	2	Ø12*	8	CNA	-	19.9	-	14.2	-	20	-	17.8
GSE440/76/4	4	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	20.8
GSE500/76/4	4	Ø12*	14	CNA	-	31.9	-	24.8	-	20	-	20.8
GSE380/80/4	2	Ø12*	8	CNA	-	19.9	-	14.2	-	20	-	17.8
GSE440/80/4	4	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	20.8
GSE500/80/4	4	Ø12*	12	CNA	-	31.9	-	24.8	-	20	-	20.8
GSE540/80/4	4	Ø12*	16	CNA	-	59.1	-	28.4	-	20	-	20.8
GSE600/80/4	4	Ø12*	20	CNA	-	67.9	-	35.5	-	20	-	20.8
GSE660/80/4	6	Ø12*	22	CNA	-	72.4	-	39	-	24.1	-	31.2
GSE720/80/4	6	Ø12*	26	CNA	-	81.2	-	46.1	-	24.1	-	31.2
GSE780/80/4	6	Ø12*	28	CNA	-	85.7	-	49.6	-	24.1	-	31.2
GSE840/80/4	6	Ø12*	32	CNA	-	94.5	-	56.7	-	24.1	-	31.2
GSE900/80/4	6	Ø12*	38	CNA	-	107.8	-	67.4	-	24.1	-	31.2
GSE960/80/4	6	Ø12*	38	CNA	-	107.8	-	67.4	-	24.1	-	31.2
GSE1020/80/4	6	Ø12*	40	CNA	-	112.3	-	70.9	-	24.1	-	31.2
GSE380/90/4	2	Ø12*	8	CNA	-	19.9	-	14.2	-	20	-	17.8
GSE440/90/4	4	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	20.8
GSE500/90/4	4	Ø12*	14	CNA	-	31.9	-	24.8	-	20	-	20.8
GSE540/90/4	4	Ø12*	16	CNA	-	62	-	28.4	-	20	-	20.8
GSE600/90/4	4	Ø12*	20	CNA	-	70.9	-	35.5	-	20	-	20.8
GSE660/90/4	6	Ø12*	22	CNA	-	75.3	-	39	-	24.1	-	31.2
GSE720/90/4	6	Ø12*	26	CNA	-	84.2	-	46.1	-	24.1	-	31.2
GSE780/90/4	6	Ø12*	28	CNA	-	88.6	-	49.6	-	24.1	-	31.2
GSE840/90/4	6	Ø12*	32	CNA	-	97.5	-	56.7	-	24.1	-	31.2
GSE900/90/4	6	Ø12*	38	CNA	-	110.8	-	67.4	-	24.1	-	31.2
GSE960/90/4	6	Ø12*	38	CNA	-	110.8	-	67.4	-	24.1	-	31.2
GSE1020/90/4	6	Ø12*	40	CNA	-	115.2	-	70.9	-	24.1	-	31.2
GSE380/100/4	2	Ø12*	8	CNA	-	19.9	-	14.2	-	20	-	17.8
GSE440/100/4	4	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	20.8
GSE500/100/4	4	Ø12*	14	CNA	-	31.9	-	24.8	-	20	-	20.8
GSE540/100/4	4	Ø12*	16	CNA	-	65	-	28.4	-	20	-	20.8
GSE600/100/4	4	Ø12*	20	CNA	-	73.8	-	35.5	-	20	-	20.8
GSE660/100/4	6	Ø12*	22	CNA	-	78.3	-	39	-	24.1	-	31.2
GSE720/100/4	6	Ø12*	26	CNA	-	87.1	-	46.1	-	24.1	-	31.2
GSE780/100/4	6	Ø12*	28	CNA	-	91.6	-	49.6	-	24.1	-	31.2
GSE840/100/4	6	Ø12*	32	CNA	-	100.4	-	56.7	-	24.1	-	31.2
GSE900/100/4	6	Ø12*	38	CNA	-	113.7	-	67.4	-	24.1	-	31.2
GSE960/100/4	6	Ø12*	38	CNA	-	113.7	-	67.4	-	24.1	-	31.2
GSE1020/100/4	6	Ø12*	40	CNA	-	118.2	-	70.9	-	24.1	-	31.2
GSE540/120/4	4	Ø12*	16	CNA	-	70.9	-	28.4	-	20	-	20.8
GSE600/120/4	4	Ø12*	20	CNA	-	79.7	-	35.5	-	20	-	20.8
GSE660/120/4	6	Ø12*	22	CNA	-	84.2	-	39	-	24.1	-	31.2
GSE720/120/4	6	Ø12*	26	CNA	-	93	-	46.1	-	24.1	-	31.2
GSE780/120/4	6	Ø12*	28	CNA	-	97.5	-	49.6	-	24.1	-	31.2
GSE840/120/4	6	Ø12*	32	CNA	-	106.3	-	56.7	-	24.1	-	31.2
GSE900/120/4	6	Ø12*	38	CNA	-	119.6	-	67.4	-	24.1	-	31.2
GSE960/120/4	6	Ø12*	38	CNA	-	119.6	-	67.4	-	24.1	-	31.2
GSE1020/120/4	6	Ø12*	40	CNA	-	120	-	70.9	-	24.1	-	31.2
GSE500/140/4	2	Ø12*	12	CNA	-	24.1	-	21.3	-	20	-	10.4
GSE540/140/4	4	Ø12*	14	CNA	-	72.3	-	24.8	-	20	-	20.8
GSE600/140/4	4	Ø12*	18	CNA	-	80	-	31.9	-	20	-	20.8
GSE660/140/4	4	Ø12*	20	CNA	-	80	-	35.5	-	24.1	-	31.2
GSE720/140/4	6	Ø12*	24	CNA	-	94.5	-	42.6	-	24.1	-	31.2
GSE780/140/4	6	Ø12*	26	CNA	-	98.9	-	46.1	-	24.1	-	31.2
GSE840/140/4	6	Ø12*	30	CNA	-	107.8	-	53.2	-	24.1	-	31.2
GSE900/140/4	6	Ø12*	32	CNA	-	112.2	-	56.7	-	24.1	-	31.2
GSE960/140/4	6	Ø12*	34	CNA	-	116.7	-	60.3	-	24.1	-	31.2
GSE1020/140/4	6	Ø12*	38	CNA	-	120	-	67.4	-	24.1	-	31.2
GSE500/160/4	2	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	10.4
GSE540/160/4	4	Ø12*	14	CNA	-	78.2	-	24.8	-	20	-	20.8
GSE600/160/4	4	Ø12*	18	CNA	-	80	-	31.9	-	20	-	20.8
GSE660/160/4	4	Ø12*	20	CNA	-	80	-	35.5	-	20	-	20.8
GSE720/160/4	6	Ø12*	24	CNA	-	100.4	-	42.6	-	24.1	-	31.2
GSE780/160/4	6	Ø12*	26	CNA	-	104.8	-	46.1	-	24.1	-	31.2
GSE840/160/4	6	Ø12*	30	CNA	-	113.7	-	53.2	-	24.1	-	31.2
GSE900/160/4	6	Ø12*	32	CNA	-	118.1	-	56.7	-	24.1	-	31.2
GSE960/160/4	6	Ø12*	34	CNA	-	120	-	60.3	-	24.1	-	31.2
GSE1020/160/4	6	Ø12*	38	CNA	-	120	-	67.4	-	24.1	-	31.2
GSE500/180/4	2	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	10.4
GSE540/180/4	4	Ø12*	14	CNA	-	80	-	24.8	-	20	-	20.8
GSE600/180/4	4	Ø12*	18	CNA	-	80	-	31.9	-	20	-	20.8
GSE660/180/4	4	Ø12*	20	CNA	-	80	-	35.5	-	20	-	20.8
GSE720/180/4	6	Ø12*	24	CNA	-	106.3	-	42.6	-	24.1	-	31.2
GSE780/180/4	6	Ø12*	26	CNA	-	110.7	-	46.1	-	24.1	-	31.2
GSE840/180/4	6	Ø12*	30	CNA	-	119.6	-	53.2	-	24.1	-	31.2
GSE900/180/4	6	Ø12*	32	CNA	-	120	-	56.7	-	24.1	-	31.2
GSE960/180/4	6	Ø12*	34	CNA	-	120	-	60.3	-	24.1	-	31.2
GSE1020/180/4	6	Ø12*	38	CNA	-	120	-	67.4	-	24.1	-	31.2
GSE500/200/4	2	Ø12*	12	CNA	-	27.9	-	21.3	-	20	-	10.4
GSE540/200/4	4	Ø12*	14	CNA	-	80	-	24.8	-	20	-	20.8
GSE600/200/4	4	Ø12*	18	CNA	-	80	-	31.9	-	20	-	20.8
GSE660/200/4	4	Ø12*	20	CNA	-	80	-	35.5	-	20	-	20.8
GSE720/200/4	6	Ø12*	24	CNA	-	112.2	-	42.6	-	24.1	-	31.2
GSE780/200/4	6	Ø12*	26	CNA	-	116.6	-	46.1	-	24.1	-	31.2
GSE840/200/4	6	Ø12*	30	CNA	-	120	-	53.2	-	24.1	-	31.2
GSE900/200/4	6	Ø12*	32	CNA	-	120	-	56.7	-	24.1	-	31.2
GSE960/200/4	6	Ø12*	34	CNA	-	120	-	60.3	-	24.1	-	31.2
GSE1020/200/4	6	Ø12*	38	CNA	-	120	-	67.4	-	24.1	-	31.2

*Consulte la gama de anclajes Simpson Strong-Tie para encontrar el producto adecuado. Las soluciones de anclajes típicas son BOAXII, SET-XP, WA, AT-HP y dependen del tipo de hormigón, la distancia entre eje y las distancias hacia los bordes. Los valores indicados en esta tabla se indican para una instalación de losa en total masa. Para cualquier otro requisito de instalación (cerca de los bordes,...), el diseñador y calculista debe comprobar los anclajes por separado (nuestro software Anchor Designer está disponible en nuestro sitio web de forma gratis).

Valores Característicos en condiciones de incendio - Madera sobre madera

Modelo	Valores Característicos en condiciones de incendio - Madera sobre madera
	Fijaciones		Valores característicos - Madera GL24 [kN]	Valores característicos - Madera GL24 [kN]	Valores Característicos - Madera C24 [kN]
	Soporte	Viga soportada	R1,k,fi		R1,k,fi
	Cantidad	Cantidad	Anchura 90 mm		Anchura entre 100 y 136 mm	Anchura entre 137 y 200 mm
	Cantidad	Cantidad	CNA4.0x75		CNA4.0x75	CNA4.0x75
GSE300/4X	12	6	1.5	-	-	-
GSE340/4X	16	8	1.8	-	-	-
GSE380/4X	16	8	1.8	-	1	-
GSE440/4X	22	12	3	-	2.5	-
GSE500/4X	28	14	3.7	-	3.6	-
GSE500/4X-AL	22	12	-	-	-	2.5
GSE540/4X	32	16	4.6	-	4.7	-
GSE540/4X-AL	26	14	-	-	-	3.6
GSE600/4X	38	20	6.5	-	7.3	-
GSE600/4X-AL	32	18	-	-	-	6
GSE660/4X	44	22	7.5	-	8.7	-
GSE660/4X-AL	38	20	-	-	-	7.3
GSE720/4X	50	26	9.7	-	11.4	-
GSE720/4X-AL	44	24	-	-	-	10
GSE780/4X	56	28	10.8	-	12.8	-
GSE780/4X-AL	50	26	-	-	-	11.4
GSE840/4X	62	32	13.1	-	15.4	-
GSE840/4X-AL	56	30	-	-	-	14.1
GSE900/4X	68	36	15.5	-	18	-
GSE900/4X-AL	62	32	-	-	-	15.4
GSE960/4X	74	38	16.7	-	19.3	-
GSE960/4X-AL	68	34	-	-	-	16.8
GSE1020/4X	80	40	18	-	20.6	-
GSE1020/4X-AL	74	38	-	-	-	19.3

Los valores en situación de incendio son valores de resistencia característicos a 30 minutos R30. Las únicas fijaciones permitidas en la viga son las puntas CNA Ø4,0x75 mm o los tornillos CSA Ø5.0x80.

Valores Característicos en condiciones de incendio - Madera sobre hormigón

Modelo	Valores Característicos en condiciones de incendio - Madera sobre hormigón
	Fijaciones				Characteristic capacities - Timber GL24 [kN]	Valores Característicos - Madera C24 [kN]
	Soporte		Viga		R_1,k,fi	R1,k,fi
	Ctd	Tipo	Ctd	Tipo	Width 90 mm	Anchura entre 100 y 136 mm	Anchura entre 137 y 200 mm
	Ctd	Tipo	Ctd	Tipo	CNA4.0x75	CNA4.0x75	CNA4.0x75
GSE300/4X	2	Ø12*	6	CNA	7.2	-	-
GSE340/4X	2	Ø12*	8	CNA	7.2	-	-
GSE380/4X	2	Ø12*	8	CNA	7.2	10	-
GSE440/4X	4	Ø12*	12	CNA	13	20	-
GSE500/4X	4	Ø12*	14	CNA	14.1	20	-
GSE500/4X-AL	2	Ø12*	12	CNA	-	-	10
GSE540/4X	4	Ø12*	16	CNA	14.4	20	-
GSE540/4X-AL	4	Ø12*	14	CNA	-	-	20
GSE600/4X	4	Ø12*	20	CNA	14.4	20	-
GSE600/4X-AL	4	Ø12*	18	CNA	-	-	20
GSE660/4X	6	Ø12*	22	CNA	18.4	20.6	-
GSE660/4X-AL	4	Ø12*	20	CNA	-	-	20
GSE720/4X	6	Ø12*	26	CNA	20.6	20.6	-
GSE720/4X-AL	6	Ø12*	24	CNA	-	-	20.6
GSE780/4X	6	Ø12*	28	CNA	21.6	20.6	-
GSE780/4X-AL	6	Ø12*	26	CNA	-	-	20.6
GSE840/4X	6	Ø12*	32	CNA	21.6	20.6	-
GSE840/4X-AL	6	Ø12*	30	CNA	-	-	20.6
GSE900/4X	6	Ø12*	36	CNA	21.6	20.6	-
GSE900/4X-AL	6	Ø12*	32	CNA	-	-	20.6
GSE960/4X	6	Ø12*	38	CNA	21.6	20.6	-
GSE960/4X-AL	6	Ø12*	34	CNA	-	-	20.6
GSE1020/4X	6	Ø12*	40	CNA	21.6	20.6	-
GSE1020/4X-AL	6	Ø12*	38	CNA	-	-	20.6

Los valores en situación de incendio son valores de resistencia característicos a 30 minutos R30.

* Para justificar la resistencia al fugo del grupo de anclajes, se deben utilizar en el soporte los anclajes mecánicos BOAX II. Las únicas fijaciones permitidas en la viga son las puntas CNA Ø4,0x75 mm o los tornillos CSA Ø5.0x80.

Instalación

Montaje

Fijaciones

Para poder garantizar los valores de carga, las puntas y los tornillos utilizados deben cumplir los requisitos del documento ETE-04/0013. La fijación sobre materiales de soporte rígidos requiere utilizar fijaciones con marcado CE, respetando siempre las recomendaciones del fabricante.

Sobre el elemento secundario :

Puntas anilladas CNA Ø4.0 x 50 mm,
Puntas anilladas CNA Ø4.0 x 35 mm para espesores inferiores a 64 mm,
Tornillos CSA Ø5.0 x 40 mm,
Tornillos CSA Ø5.0 x 35 mm para espesores inferiores a 60 mm,
Caso particular de resistencia al fuego 1/2 hora: puntas anilladas CNA Ø4.0 x 75 mm o tornillos CSA 5,0 x 80-DE.

Sobre el elemento principal :
Elemento de soporte de madera :

Puntas anilladas CNA Ø4,0 x 50 mm,
Puntas anilladas CNA Ø4.0 x 35 mm para espesores inferiores a 64 mm,
Tornillos CSA Ø5,0 x 40 mm,
Tornillos CSA Ø5,0 x 35 mm para espesores inferiores a 60 mm,
Caso particular de resistencia al fuego 1/2 hora: puntas anilladas CNA Ø4.0 x 75 mm o tornillos CSA 5,0 x 80-DE.

Elemento de soporte de acero :

Pernos de Ø12 o Ø10 mm (el diámetro del perno no debe ser inferior en más de 2 mm al del agujero).

Elemento de soporte de hormigón :

Anclaje mecánico : pasador FM 753 EVO M12x104/5.
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35,
Caso particular de resistencia al fuego 1/2 hora: anclaje mecánico FM-753 CRACK M12X120/20

Elemento de soporte de mampostería hueca :

Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M12-150/35 + tamiz SH M16-130.

Instalación

Sobre madera :

Trace la situación de la viga principal sobre el elemento principal,
Oriente el estribo y prefije las alas a cada lado,
Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal,
Finalice la fijación en cada lado,
Oriente la viga principal en el estribo,
Fije la viga principal al estribo,
Existen dos tipos de clavado sobre madera, total o parcial.

Sobre hormigón :

Método 1 : Trace la situación de los agujeros con la ayuda de la tabla de posiciones de los agujeros disponible en la ficha técnica,
Método 2 : Trace la situación de la viga sobre el soporte, oriente el estribo e identifique los centros de los agujeros,
Perfore el soporte con una broca adaptada,
Oriente el estribo y fíjelo sobre el soporte con pasadores de anclaje,
Oriente la viga principal en el estribo,
Fije la viga principal al estribo.
